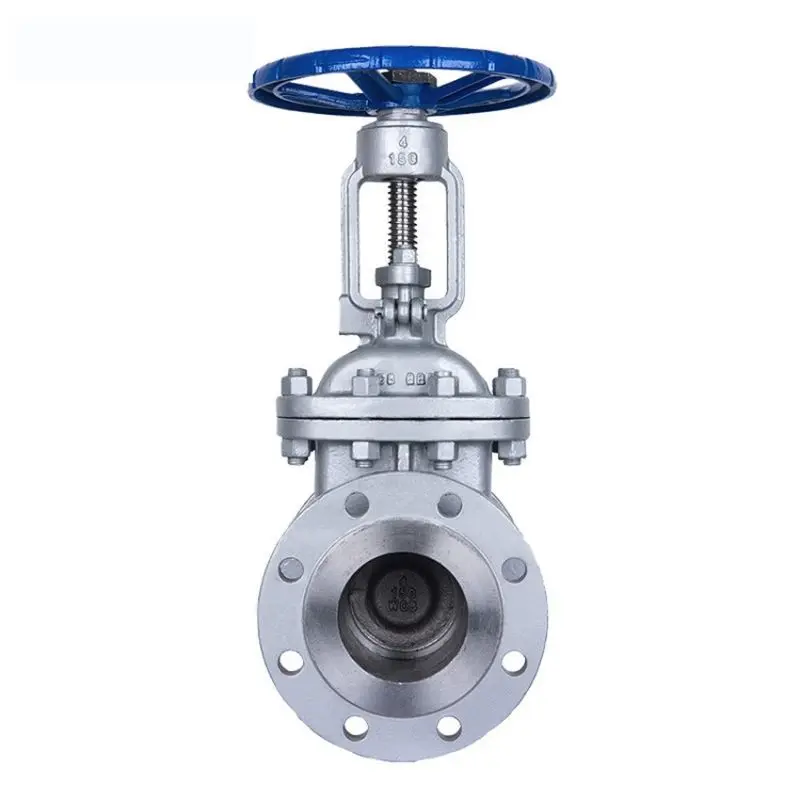

نگهداری صحیح گیت ولو فولادی کلاس ۱۵۰ یکی از عوامل مهم در حفظ عملکرد، کاهش خرابی و افزایش اطمینان خطوط پایپینگ صنعتی است. اگرچه گیت ولو معمولاً برای قطع و وصل جریان طراحی میشود و ساختار آن نسبت به برخی شیرهای کنترلی سادهتر است، اما قرار گرفتن طولانیمدت در معرض فشار، دما، خوردگی، رطوبت، رسوب و شرایط عملیاتی میتواند روی اجزایی مانند Stem، Seat، Gate، Packing و Body تأثیر بگذارد.
در خطوط آب صنعتی، نفت، گاز، پتروشیمی، نیروگاهها و واحدهای فرآیندی، نگهداری شیر نباید فقط بعد از بروز خرابی انجام شود. بازرسی دورهای و نگهداری پیشگیرانه میتواند بسیاری از مشکلاتی مانند نشتی، سخت شدن حرکت Handwheel، گیرکردن Stem و کاهش توانایی آببندی را زودتر شناسایی کند.
برنامه نگهداری گیت ولو کلاس ۱۵۰
اولین قدم برای نگهداری مناسب، داشتن یک برنامه مشخص است. فاصله بازرسیها باید بر اساس شرایط سرویس، اهمیت تجهیز، نوع سیال، دما و فشار، محیط نصب و الزامات پروژه تعیین شود.
در برنامه نگهداری میتوان موارد زیر را در نظر گرفت:
- بازرسی ظاهری
- کنترل نشتی
- بررسی Packing
- بررسی Stem
- کنترل وضعیت Handwheel
- بررسی فلنجها
- کنترل خوردگی
- بررسی وضعیت عایق یا پوشش در صورت وجود
- بررسی عملکرد باز و بسته شدن
- ثبت سوابق تعمیرات
- بازرسی داخلی در زمان تعمیرات اساسی
برای همه گیت ولوها نمیتوان یک دوره زمانی ثابت تعیین کرد. تجهیزاتی که در سرویسهای حساس یا محیطهای خورنده کار میکنند ممکن است به کنترلهای دقیقتری نیاز داشته باشند.
بازرسی ظاهری گیت ولو
بازرسی ظاهری یکی از سادهترین روشهای شناسایی مشکلات اولیه است و میتواند بدون باز کردن شیر انجام شود؛ البته فقط در شرایطی که بازرسی از نظر ایمنی مجاز باشد.
در بازرسی ظاهری باید مواردی مانند زیر بررسی شوند:
- وجود نشتی
- آثار خوردگی
- آسیب بدنه
- وضعیت Handwheel
- وضعیت Stem
- سلامت اتصالات
- وضعیت Packing
- خوردگی پیچ و مهرههای فلنج
- تغییر شکل قطعات قابل مشاهده
- تجمع آلودگی اطراف شیر
وجود لکه، رسوب یا تغییر رنگ غیرعادی در اطراف محل اتصال میتواند نشانهای باشد که نیاز به بررسی بیشتر دارد.
کنترل نشتی در دورههای بازرسی
نشتی یکی از مهمترین نشانههای مشکل در گیت ولو است. نشتی ممکن است از قسمتهای مختلف ایجاد شود و نوع آن در تشخیص علت اهمیت دارد.
نشتی از Stem
معمولاً باید Packing و وضعیت سطح Stem بررسی شوند.
نشتی از فلنج
در این حالت Gasket، سطح فلنج، پیچها و هممحوری اتصال باید بررسی شوند.
نشتی از Body یا Bonnet
ممکن است آببندی، اتصال یا بدنه نیاز به بررسی دقیقتر داشته باشد.
نشتی داخلی
اگر شیر در وضعیت بسته قرار دارد اما سیال از مسیر عبور میکند، Seat و Gate و همچنین کامل بودن حرکت شیر باید بررسی شوند.
هیچ نشتی قابل مشاهدهای نباید بدون توجه رها شود، بهخصوص در سرویسهایی که سیال خطرناک یا خورنده است.
نگهداری Packing و Stem
Packing وظیفه مهمی در جلوگیری از خروج سیال از اطراف Stem دارد. با گذشت زمان ممکن است Packing فرسوده، خشک، آسیبدیده یا نامناسب شود.
در بازرسی باید بررسی شود که:
- نشتی از اطراف Stem وجود نداشته باشد.
- حرکت Stem بیش از حد سخت نشده باشد.
- Packing بیش از اندازه فشرده نشده باشد.
- سطح قابل مشاهده Stem دچار خوردگی یا آسیب نباشد.
اگر سازنده امکان تنظیم Packing را مشخص کرده باشد، تنظیم باید طبق دستورالعمل همان تجهیز انجام شود.
سفت کردن بیش از حد Packing میتواند اصطکاک Stem را افزایش دهد و در نهایت باعث دشوار شدن عملکرد شیر شود.
بررسی Stem در نگهداری دورهای
Stem یکی از اجزای مهم مکانیزم گیت ولو است و وضعیت آن مستقیماً روی عملکرد شیر تأثیر دارد.
در بازرسی باید به موارد زیر توجه شود:
- خوردگی
- خراش
- خمشدگی
- آسیب رزوه
- آلودگی
- سختی غیرعادی حرکت
- نشانههای سایش
در شیرهای Rising Stem، بخش بیرونی Stem بیشتر در معرض محیط قرار دارد و باید از نظر خوردگی و آلودگی کنترل شود.
اگر سطح Stem آسیب جدی دیده باشد، فقط تعویض Packing ممکن است مشکل را برطرف نکند و نیاز به بررسی فنی بیشتری وجود دارد.
روانکاری و عملکرد مکانیکی
در برخی طراحیها، قسمتهایی از مکانیزم شیر ممکن است طبق دستورالعمل سازنده نیاز به روانکاری داشته باشند.
نکته مهم این است که نباید هر نوع روانکننده را بدون بررسی مشخصات شیر استفاده کرد. نوع روانکننده باید با متریال، دما، محیط و دستورالعمل سازنده سازگار باشد.
در صورت مجاز بودن، عملکرد Handwheel باید بهصورت کنترلشده بررسی شود تا مشخص شود:
- حرکت یکنواخت است.
- گیرکردگی وجود ندارد.
- نیروی عملکرد غیرعادی نیست.
- شیر در مسیر Open و Close بهدرستی حرکت میکند.
اعمال نیروی زیاد برای باز کردن یک شیر معمولاً راهکار نگهداری محسوب نمیشود و میتواند باعث آسیب به مکانیزم شود.
کنترل خوردگی گیت ولو
خوردگی یکی از عواملی است که میتواند بهتدریج عمر شیر را کاهش دهد.
شدت خوردگی به عواملی مانند:
- نوع سیال
- رطوبت محیط
- دما
- ترکیب شیمیایی
- شرایط نصب
- پوشش سطحی
- متریال بدنه و قطعات
وابسته است.
در محیطهای مرطوب یا خورنده، بررسی بدنه، Bonnet، Stem و اتصالات اهمیت بیشتری پیدا میکند.
خوردگی سطحی همیشه به معنی آسیب جدی نیست، اما اگر خوردگی عمیق، موضعی یا گسترده باشد باید توسط فرد متخصص ارزیابی شود.
نگهداری گیت ولو در خطوط نفت و گاز
در سرویسهای نفت، گاز و پتروشیمی، نگهداری گیت ولو باید مطابق دستورالعملهای بهرهبرداری و تعمیرات پروژه انجام شود.
نوع سیال و خطرات مربوط به آن میتواند الزامات نگهداری را تغییر دهد. برای مثال، در سرویسهای هیدروکربنی، کنترل نشتی از Packing و فلنج اهمیت ویژهای دارد.
در چنین خطوطی نباید برای رفع نشتی یا تعمیر، بدون انجام ایزولاسیون و اقدامات ایمنی لازم، اجزای شیر باز شوند.
سوابق بازرسی، تعمیر و تعویض قطعات نیز بهتر است ثبت شوند تا وضعیت تجهیز در طول زمان قابل پیگیری باشد.
کنترل فلنج و اتصالات
فلنجها نیز بخشی از سیستم شیر هستند و نباید از برنامه نگهداری حذف شوند.
در بازرسی فلنج باید موارد زیر بررسی شوند:
- نشتی
- خوردگی
- وضعیت پیچ و مهره
- آسیب سطح آببندی
- تغییر شکل
- وضعیت Gasket در صورت وجود نشانه مشکل
- تنشهای ناشی از لوله
اگر شیر تحت بار مکانیکی ناشی از پایپینگ قرار گرفته باشد، ممکن است نشتی فلنج تکرار شود حتی اگر گسکت تعویض شده باشد.
بنابراین در صورت نشتی مکرر، علاوه بر فلنج باید وضعیت ساپورتها و هممحوری خط نیز بررسی شود.
بررسی عملکرد گیت ولو
گیت ولو باید متناسب با طراحی خود برای قطع و وصل جریان مورد استفاده قرار گیرد.
در بازرسی دورهای، در صورت مجاز بودن طبق دستورالعمل سازنده و شرایط عملیاتی، میتوان عملکرد مکانیکی شیر را بررسی کرد.
موارد مهم عبارتاند از:
- حرکت صحیح Stem
- حرکت مناسب Handwheel
- رسیدن شیر به موقعیت Open
- رسیدن شیر به موقعیت Close
- نبود صدای غیرعادی
- نبود گیرکردگی
اگر شیر مدت طولانی در یک وضعیت ثابت قرار داشته باشد، ممکن است حرکت مکانیکی آن دشوار شود. برنامه بهرهبرداری و تست عملکرد باید بر اساس اهمیت تجهیز و الزامات پروژه تعیین شود.
استفاده صحیح از گیت ولو
یکی از مهمترین اصول نگهداری، استفاده صحیح از شیر است.
گیت ولو عمدتاً برای Isolation و قطع و وصل جریان طراحی شده است. استفاده مداوم از آن در وضعیت نیمهباز برای کنترل جریان میتواند باعث شرایط نامناسب روی اجزای داخلی شود.
بنابراین اگر در یک سیستم نیاز به کنترل مداوم جریان وجود دارد، باید نوع شیر بر اساس نیاز فرآیندی انتخاب شود و گیت ولو صرفاً به دلیل در دسترس بودن آن برای Throttling استفاده نشود.
استفاده صحیح از تجهیز میتواند به کاهش فرسایش Seat و Gate کمک کند.
اهمیت تمیز نگه داشتن اطراف شیر
آلودگی اطراف گیت ولو ممکن است مشکلات کوچک را پنهان کند.
وجود روغن، خاک، مواد شیمیایی یا رسوبات روی بدنه میتواند تشخیص نشتی یا خوردگی را دشوار کند.
تمیز نگه داشتن محدوده اطراف شیر باعث میشود:
- نشتی زودتر شناسایی شود.
- خوردگی قابل مشاهده باشد.
- وضعیت پیچها بهتر بررسی شود.
- دسترسی اپراتور به Handwheel حفظ شود.
- عملیات تعمیرات آسانتر انجام شود.
تمیزکاری نیز باید متناسب با جنس و شرایط تجهیز انجام شود و نباید به اجزای شیر آسیب وارد کند.
نگهداری گیت ولو در زمان توقف طولانی خط
اگر خط برای مدت طولانی از سرویس خارج میشود، وضعیت شیر باید در برنامه Shutdown یا Storage پروژه مشخص شود.
در این شرایط باید مواردی مانند:
- وضعیت Open یا Close
- شرایط محیطی
- احتمال خوردگی
- حفاظت از Stem
- پوشش ورودیها
- شرایط رطوبت
- وضعیت Packing
- دستورالعمل سازنده
بررسی شوند.
اگر گیت ولو بهصورت جداگانه انبار میشود، شرایط نگهداری باید مطابق دستورالعمل سازنده باشد تا رطوبت، گردوغبار یا ضربه باعث آسیب به تجهیز نشود.
ثبت سوابق تعمیرات و بازرسی
ثبت سوابق یکی از ابزارهای مهم نگهداری پیشگیرانه است.
برای هر گیت ولو میتوان اطلاعاتی مانند موارد زیر را ثبت کرد:
- Tag Number
- سایز
- Class
- متریال
- محل نصب
- نوع سرویس
- تاریخ بازرسی
- وضعیت نشتی
- وضعیت Packing
- وضعیت Stem
- تعمیرات انجامشده
- قطعات تعویضشده
- نتیجه تست
- تاریخ بازرسی بعدی
این اطلاعات به تیم تعمیرات کمک میکند روند خرابیهای تکرارشونده را شناسایی کند.
برای مثال، اگر یک شیر چند بار در مدت کوتاه از یک ناحیه مشخص دچار نشتی شود، بررسی سوابق میتواند نشان دهد که مشکل فقط مربوط به Gasket نیست و ممکن است علت دیگری در نصب یا شرایط خط وجود داشته باشد.
قطعات یدکی مورد نیاز برای نگهداری
در پروژههای صنعتی بهتر است قطعات مصرفی و مهم گیت ولوهای حساس از قبل شناسایی شوند.
بسته به نوع شیر، ممکن است قطعاتی مانند موارد زیر مورد نیاز باشند:
- Packing
- Gasket
- Stem
- Handwheel
- Seat
- قطعات مربوط به آببندی
- برخی اجزای مکانیزم
قطعه یدکی باید با مدل، سایز، Class، متریال و طراحی همان شیر مطابقت داشته باشد.
استفاده از قطعهای که صرفاً از نظر ظاهری مشابه است، بدون بررسی مشخصات فنی، میتواند باعث ایجاد مشکل در عملکرد یا آببندی شود.
بازرسی داخلی در تعمیرات اساسی
بازرسی داخلی معمولاً زمانی انجام میشود که شرایط تعمیراتی و ایمنی اجازه باز کردن شیر را بدهد.
در این نوع بازرسی ممکن است موارد زیر بررسی شوند:
- وضعیت Gate
- وضعیت Seat
- خوردگی داخلی
- رسوب
- آسیب مکانیکی
- وضعیت Stem
- وضعیت سطوح آببندی
- سلامت قطعات داخلی
شدت و روش بازرسی باید بر اساس اهمیت تجهیز، شرایط سرویس، سوابق خرابی و دستورالعمل سازنده تعیین شود.
باز کردن شیر بدون برنامه و بدون اطمینان از ایمن بودن خط میتواند خطرناک باشد.
چه زمانی برنامه نگهداری باید تغییر کند؟
اگر شرایط کاری خط تغییر کند، برنامه نگهداری نیز ممکن است نیاز به بازبینی داشته باشد.
برای مثال:
- افزایش دمای کاری
- تغییر سیال
- افزایش فشار
- تغییر شرایط خوردگی
- افزایش دفعات عملکرد شیر
- تغییر فرآیند
- مشاهده خرابیهای تکرارشونده
میتوانند نشان دهند که برنامه فعلی نیاز به بررسی مجدد دارد.
در چنین شرایطی، سابقه عملکرد شیر و نتایج بازرسیهای قبلی باید در تصمیمگیری مورد استفاده قرار گیرد.
چکلیست نگهداری گیت ولو فولادی کلاس ۱۵۰
برای یک برنامه بازرسی دورهای میتوان موارد زیر را در نظر گرفت:
- بدنه از نظر خوردگی بررسی شده است؟
- نشتی خارجی وجود ندارد؟
- Packing وضعیت مناسبی دارد؟
- Stem سالم و بدون خوردگی شدید است؟
- Handwheel آسیب ندیده است؟
- حرکت شیر غیرعادی نیست؟
- فلنجها نشتی ندارند؟
- پیچ و مهرهها وضعیت مناسبی دارند؟
- ساپورت خط مناسب است؟
- اطراف شیر تمیز و قابل دسترسی است؟
- سابقه تعمیرات ثبت شده است؟
- قطعات یدکی مورد نیاز مشخص شدهاند؟
- شرایط سرویس با مشخصات اولیه شیر مطابقت دارد؟
- در صورت نیاز، بازرسی داخلی برنامهریزی شده است؟
سوالات متداول درباره نگهداری گیت ولو فولادی کلاس ۱۵۰
گیت ولو کلاس ۱۵۰ هر چند وقت یکبار باید بازرسی شود؟
فاصله بازرسی ثابت و یکسانی برای تمام شیرها وجود ندارد. شرایط سرویس، اهمیت تجهیز، نوع سیال، محیط نصب و الزامات پروژه باید در تعیین برنامه بازرسی در نظر گرفته شوند.
آیا گیت ولو نیاز به روانکاری دارد؟
برخی قسمتها و برخی طراحیها ممکن است طبق دستورالعمل سازنده نیاز به روانکاری داشته باشند. نوع و روش روانکاری باید بر اساس مشخصات همان شیر تعیین شود.
چگونه از گیرکردن گیت ولو جلوگیری کنیم؟
بازرسی دورهای، استفاده صحیح از شیر، کنترل خوردگی و آلودگی و بررسی وضعیت Stem و مکانیزم میتوانند به کاهش احتمال گیرکردن کمک کنند.
آیا Packing گیت ولو قابل تنظیم است؟
در برخی طراحیها امکان تنظیم Packing وجود دارد، اما روش و میزان تنظیم باید طبق دستورالعمل سازنده انجام شود. سفت کردن بیش از حد میتواند عملکرد Stem را دشوار کند.
برای افزایش عمر گیت ولو چه کاری مهمتر است؟
استفاده صحیح برای قطع و وصل، کنترل نشتی، بازرسی دورهای، جلوگیری از خوردگی و توجه به وضعیت پایپینگ و ساپورتها از اقدامات مهم نگهداری هستند.
آیا گیت ولو باید بهصورت دورهای باز و بسته شود؟
این موضوع به سرویس، طراحی، اهمیت تجهیز و دستورالعمل بهرهبرداری بستگی دارد. هرگونه تست عملکرد باید با در نظر گرفتن شرایط فرآیندی و الزامات پروژه انجام شود.
اگر نشتی گیت ولو تکرار شود چه باید کرد؟
در صورت تکرار نشتی، نباید فقط قطعه آببندی را چند بار تعویض کرد. علت اصلی باید بررسی شود؛ عواملی مانند تنش لوله، هممحوری فلنج، شرایط فشار و دما یا آسیب قطعات داخلی نیز ممکن است دخیل باشند.
آیا قطعات یدکی هر گیت ولو با مدل مشابه قابل استفاده هستند؟
خیر. قطعات یدکی باید بر اساس مدل، سایز، Class، متریال و طراحی شیر انتخاب شوند و صرفاً مشابه بودن ظاهری برای استفاده کافی نیست.
آیا خوردگی سطحی بدنه به معنی نیاز به تعویض شیر است؟
لزوماً خیر. شدت و عمق خوردگی باید بررسی شود. در صورت خوردگی شدید یا اثرگذاری آن بر یکپارچگی تجهیز، ارزیابی فنی دقیقتر لازم است.
مهمترین بخش نگهداری گیت ولو چیست؟
ترکیبی از بازرسی منظم، کنترل نشتی، بررسی Stem و Packing، کنترل خوردگی، عملکرد صحیح شیر و ثبت سوابق تعمیرات، پایه اصلی نگهداری پیشگیرانه گیت ولو را تشکیل میدهد.
