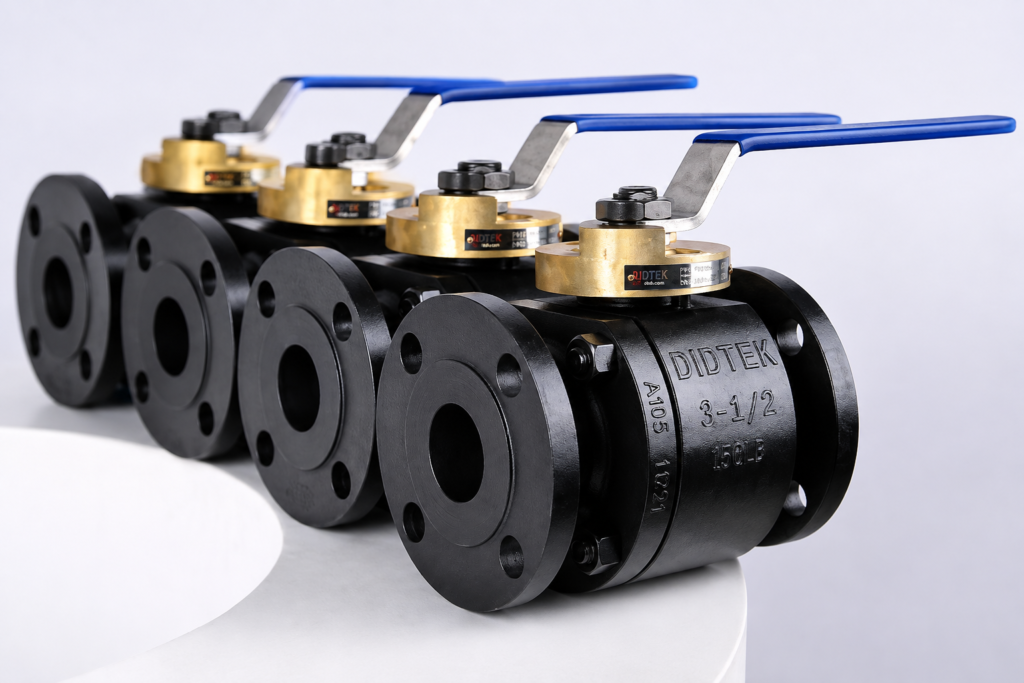

بال ولو فولادی دستی کلاس ۱۵۰ یکی از انواع پرکاربرد شیرهای توپی در خطوط انتقال سیالات صنعتی است که برای قطع و وصل جریان بهصورت دستی مورد استفاده قرار میگیرد. در این نوع شیر، باز و بسته شدن مسیر جریان با چرخاندن هندویل یا اهرم انجام میشود و برخلاف مدلهای پنوماتیک و برقی، برای عملکرد شیر نیازی به اکچویتور خارجی وجود ندارد. ساختار ساده، کنترل مستقیم، امکان استفاده در بسیاری از خطوط فرآیندی و هزینه نگهداری مناسب باعث شده است بال ولو فولادی دستی در پروژههای صنعتی، تأسیسات، خطوط آب و گاز، واحدهای تولیدی و برخی سرویسهای فرآیندی مورد توجه قرار بگیرد.
در انتخاب این محصول، تنها توجه به عبارت «کلاس ۱۵۰» کافی نیست. نوع بدنه، گرید فولاد کربنی، سایز اسمی، نوع اتصال، طراحی داخلی، نوع نشیمنگاه، Full Bore یا Reduced Bore بودن، استاندارد طراحی، فشار و دمای کاری و نوع سیال همگی در انتخاب صحیح تأثیر دارند. بنابراین اگر هدف خرید بال ولو فولادی دستی کلاس ۱۵۰ برای یک پروژه مشخص است، باید مشخصات فنی شیر با شرایط واقعی خط مطابقت داده شود.
بال ولو فولادی دستی کلاس ۱۵۰ چیست؟
بال ولو فولادی دستی کلاس ۱۵۰ یا Manual Ball Valve شیری با عضو مسدودکننده کروی است که با چرخش Ball در داخل بدنه، مسیر عبور سیال را باز یا بسته میکند. در حالت کاملاً باز، سوراخ عبوری داخل توپ در امتداد مسیر لوله قرار میگیرد و سیال از شیر عبور میکند. با چرخاندن توپ به اندازه ۹۰ درجه، سوراخ توپ از مسیر جریان خارج شده و شیر در وضعیت بسته قرار میگیرد.
در مدل دستی، انتقال نیروی اپراتور به توپ از طریق Stem و دسته یا Handle انجام میشود. در سایزهای مختلف ممکن است از اهرم دستی یا هندویل استفاده شود. انتخاب نوع مکانیزم دستی به سایز، گشتاور موردنیاز و طراحی شیر بستگی دارد.
عبارت Class 150 نیز به کلاس فشاری شیر مربوط است و نباید آن را معادل یک فشار ثابت و یکسان برای تمام شرایط کاری در نظر گرفت. فشار مجاز به جنس بدنه، دمای کاری و استاندارد مربوط به Pressure-Temperature Rating وابسته است. به همین دلیل در زمان خرید، باید جدول فشار و دمای مجاز سازنده بررسی شود.
اجزای اصلی بال ولو فولادی دستی
برای انتخاب دقیق این شیر، شناخت اجزای اصلی آن اهمیت زیادی دارد. مهمترین بخشهای یک بال ولو فولادی دستی عبارتاند از:
بدنه شیر؛ Valve Body
بدنه وظیفه نگهداری اجزای داخلی و تحمل فشار سیستم را بر عهده دارد. در این سری از محصولات، بدنه از Carbon Steel یا فولاد کربنی ساخته میشود. گرید بدنه باید بر اساس شرایط پروژه انتخاب شود.
از گریدهای رایج میتوان به موارد زیر اشاره کرد:
- ASTM A216 WCB برای بسیاری از کاربردهای عمومی صنعتی
- ASTM A216 WCC در برخی طراحیها و مشخصات پروژه
- ASTM A352 LCB
- ASTM A352 LCC برای سرویسهایی که شرایط دمای پایین اهمیت دارد
این گریدها را نباید صرفاً بر اساس نام یا قیمت با یکدیگر جایگزین کرد. انتخاب گرید باید با دمای کاری، فشار، الزامات استاندارد و مشخصات فنی پروژه هماهنگ باشد.
توپ؛ Ball
توپ یا Ball عضو اصلی قطع و وصل جریان است. سوراخ عبوری توپ، تعیینکننده مسیر عبور سیال است. نوع طراحی توپ و کیفیت ماشینکاری سطح آن بر عملکرد شیر، گشتاور و آببندی تأثیر دارد.
در زمان خرید باید مشخص شود شیر موردنظر Full Bore است یا Reduced Bore. این تفاوت میتواند روی افت فشار، سرعت جریان و تناسب شیر با خط لوله تأثیر بگذارد.
نشیمنگاه؛ Seat
نشیمنگاه یا Seat بین توپ و بدنه قرار میگیرد و وظیفه اصلی آن ایجاد آببندی در وضعیت بسته است. در بسیاری از بال ولوهای دستی، از متریالهای پلیمری مانند PTFE یا RPTFE استفاده میشود، اما انتخاب دقیق Seat Material به فشار، دما و نوع سیال بستگی دارد.
ساقه؛ Stem
Stem نیروی واردشده از طرف دسته را به Ball منتقل میکند. طراحی و آببندی ساقه اهمیت زیادی دارد، زیرا Stem یکی از نقاط مهم در کنترل نشتی خارجی شیر است.
دسته یا هندویل؛ Handle / Handwheel
در مدلهای کوچکتر، اهرم دستی یا Lever Handle بسیار رایج است. در مدلهایی که گشتاور بیشتری موردنیاز است، ممکن است از هندویل یا مکانیزم گیربکسی استفاده شود. بنابراین نباید تصور کرد تمام بال ولوهای دستی صرفاً با یک اهرم ساده کار میکنند.
تفاوت بال ولو دستی با مدلهای اکچویتورد
مهمترین تفاوت بال ولو دستی با مدلهای برقی و پنوماتیک، نحوه تأمین نیروی لازم برای حرکت Stem است.
در مدل دستی، اپراتور با دسته یا هندویل شیر را باز و بسته میکند. در مدل پنوماتیک، نیروی موردنیاز توسط Pneumatic Actuator و در مدل برقی توسط Electric Actuator تأمین میشود.
این تفاوت در کاربرد صنعتی اهمیت زیادی دارد. اگر شیر در نقطهای قرار داشته باشد که اپراتور به آن دسترسی مناسب داشته باشد و تعداد دفعات باز و بسته شدن کم باشد، مدل دستی میتواند انتخاب مناسبی باشد. اما در سیستمهایی که شیر باید از اتاق کنترل فرمان بگیرد یا بهصورت خودکار عمل کند، استفاده از اکچویتور میتواند ضروری باشد.
بال ولو دستی فولادی کلاس ۱۵۰ در چه خطوطی استفاده میشود؟
این شیر در طیف متنوعی از کاربردهای صنعتی مورد استفاده قرار میگیرد. برخی از مهمترین موارد عبارتاند از:
- خطوط انتقال آب صنعتی
- خطوط هوای فشرده
- سیستمهای انتقال گاز، با رعایت الزامات سرویس
- تأسیسات صنعتی
- واحدهای فرآیندی
- خطوط انتقال سیالات عمومی
- سیستمهای تأسیسات مکانیکی
- واحدهای تولیدی
- خطوط ورودی و خروجی تجهیزات
- سیستمهای Utility
- خطوطی که به قطع و وصل سریع جریان نیاز دارند
البته مناسب بودن شیر برای یک سیال خاص تنها از روی جنس بدنه مشخص نمیشود. باید Seat، Packing، متریال Ball و سایر اجزای در تماس با سیال نیز با شرایط سرویس سازگار باشند.
بال ولو فولادی دستی برای قطع و وصل یا تنظیم جریان؟
بال ولوها بهطور کلی برای On/Off Service یعنی قطع و وصل جریان طراحی میشوند. یکی از مزیتهای اصلی آنها این است که با چرخش تقریباً ۹۰ درجهای میتوان وضعیت شیر را از باز به بسته تغییر داد.
با این حال، استفاده مداوم از بال ولو معمولی برای کنترل دبی یا Throttling میتواند باعث ایجاد شرایط نامناسب روی Seat و Ball شود. اگر پروژه به کنترل دقیق جریان نیاز دارد، باید مشخص شود شیر برای چنین سرویسی طراحی شده است یا خیر.
بنابراین هنگام خرید بال ولو فولادی دستی، اگر کاربرد موردنظر فقط قطع و وصل خط است، موضوع بهصورت مشخص در استعلام فنی ذکر شود. اگر هدف کنترل جریان است، باید طراحی شیر و شرایط سرویس با دقت بیشتری بررسی شود.
انتخاب گرید فولاد کربنی در بال ولو کلاس ۱۵۰
جنس بدنه یکی از مهمترین موارد در خرید شیر فولادی است. برای بال ولو کلاس ۱۵۰، Carbon Steel در بسیاری از کاربردهای صنعتی انتخاب میشود، اما گرید آن باید مطابق شرایط کاری مشخص شود.
WCB یکی از گریدهای رایج برای بدنههای ریختگی شیرهای صنعتی است و در بسیاری از سرویسهای عمومی کاربرد دارد. WCC نیز در برخی مشخصات فنی و پروژهها مورد استفاده قرار میگیرد.
در شرایطی که دمای پایین مطرح باشد، گریدهای LCB و LCC میتوانند بسته به طراحی و الزامات پروژه مطرح شوند. این موضوع بهخصوص در پروژههایی که حداقل دمای طراحی اهمیت دارد، باید در زمان استعلام مشخص شود.
بنابراین در درخواست خرید، نوشتن عبارت «بال ولو فولادی کلاس ۱۵۰» بهتنهایی ممکن است برای تأمین محصول دقیق کافی نباشد. بهتر است گرید بدنه، در صورت مشخص بودن در مدارک پروژه، بهصورت صریح اعلام شود.
انتخاب سایز بال ولو دستی کلاس ۱۵۰
سایز شیر باید با سایز خط لوله و شرایط فرآیندی هماهنگ باشد. سایز معمولاً با NPS یا DN مشخص میشود. برای مثال، ممکن است در یک درخواست خرید، سایز شیر بهصورت DN50 یا NPS 2 اعلام شود.
اما انتخاب سایز فقط با توجه به قطر اسمی لوله انجام نمیشود. مواردی مانند دبی، افت فشار مجاز، نوع اتصال، Bore و مشخصات تجهیزات متصل به خط نیز باید بررسی شوند.
در بال ولوهای Full Bore، قطر مسیر عبور داخلی معمولاً به مسیر خط نزدیکتر است و در نتیجه برای برخی خطوطی که افت فشار پایینتر اهمیت دارد، کاربرد بیشتری پیدا میکند. در Reduced Bore، مسیر عبور داخلی کوچکتر است و میتواند برای برخی کاربردها انتخاب مناسبتری باشد.
نوع اتصال در بال ولو فولادی دستی
بال ولو دستی کلاس ۱۵۰ میتواند با انواع مختلفی از اتصالات تولید شود. انتخاب اتصال باید بر اساس طراحی خط لوله انجام شود.
از رایجترین گزینهها میتوان به موارد زیر اشاره کرد:
- Flanged End یا اتصال فلنجی
- Butt Weld End یا اتصال جوشی لببهلب
- Threaded End در برخی طراحیها و سایزها
- سایر End Connectionهای تعریفشده توسط سازنده
در مدل فلنجی، تنها Class 150 بودن کافی نیست. نوع Facing مانند RF (Raised Face)، استاندارد فلنج، قطر خارجی، سوراخهای پیچ، تعداد سوراخها و ابعاد اتصال باید با فلنج خط مطابقت داشته باشد.
در مدل جوشی نیز ابعاد انتهای جوش باید با مشخصات لوله و استاندارد پروژه هماهنگ باشد.
تفاوت بال ولو فلنجی و جوشی دستی
در انتخاب بین اتصال فلنجی و جوشی، شرایط نصب و نیازهای تعمیراتی پروژه اهمیت زیادی دارد.
اتصال فلنجی امکان باز کردن شیر از خط را سادهتر میکند و برای تجهیزاتی که احتمال نیاز به تعمیر یا تعویض آنها وجود دارد، گزینه متداولی است.
در مقابل، اتصال Butt Weld میتواند برای خطوطی که اتصال دائمی و بدون فلنج موردنیاز است مناسب باشد. با این حال، جداسازی چنین شیری برای تعمیر یا تعویض معمولاً به عملیات بیشتری نیاز دارد.
بنابراین نوع اتصال باید در مرحله طراحی و خرید مشخص شود و نباید صرفاً بر اساس موجود بودن شیر انتخاب شود.
Manual Ball Valve و گشتاور موردنیاز
یکی از موضوعات فنی مهم در شیرهای دستی، Operating Torque یا گشتاور عملکرد است. هرچه سایز شیر، فشار دیفرانسیل و شرایط سرویس تغییر کند، نیروی لازم برای چرخاندن Stem نیز میتواند تغییر کند.
در سایزهای کوچکتر، معمولاً اهرم دستی برای عملکرد شیر کافی است. در سایزهای بزرگتر یا شیرهایی با گشتاور بالاتر، استفاده از Gear Operator میتواند مطرح شود.
در زمان خرید برای سایزهای بزرگ، بهتر است مقدار گشتاور موردنیاز و نوع Operator از سازنده یا تأمینکننده درخواست شود تا مکانیزم دستی متناسب با شیر ارائه شود.
نکات نصب بال ولو فولادی دستی
قبل از نصب، باید مشخصات شیر، جهت خط، نوع اتصال و تمیزی مسیر بررسی شود. وجود ذرات فلزی، جوشبراده یا آلودگی در خط میتواند به Seat و Ball آسیب وارد کند.
در نصب مدل فلنجی، تراز بودن فلنجها و استفاده از گسکت مناسب اهمیت دارد. پیچها نیز باید مطابق دستورالعمل پروژه و روش صحیح سفت شوند.
در مدل جوشی، عملیات جوشکاری باید با الزامات متریال و روش جوشکاری پروژه هماهنگ باشد. همچنین باید از انتقال حرارت بیش از حد به اجزای حساس شیر جلوگیری شود.
پس از نصب، عملکرد دسته و وضعیت باز و بسته شدن شیر باید کنترل شود.
استانداردهای مهم در خرید بال ولو فولادی دستی
استاندارد موردنیاز به طراحی و کاربرد شیر بستگی دارد. در بسیاری از پروژههای صنعتی، استانداردهایی مانند API 608 و ASME B16.34 در مشخصات فنی بال ولوها مطرح هستند. برای برخی کاربردهای خطوط انتقال و طراحیهای خاص نیز API 6D ممکن است موردنیاز باشد.
همچنین در مدلهای فلنجی، استاندارد ابعادی و نوع Facing باید با استاندارد فلنج خط هماهنگ باشد.
در نتیجه هنگام استعلام، بهتر است فقط عبارت «بال ولو فولادی دستی کلاس ۱۵۰» ارسال نشود و استاندارد موردنیاز پروژه نیز در درخواست خرید ذکر شود.
تست و کنترل کیفیت بال ولو دستی کلاس ۱۵۰
قبل از خرید صنعتی، موضوع تست شیر باید مشخص شود. بسته به استاندارد و مشخصات پروژه، مواردی مانند Shell Test، Seat Test و تستهای عملکردی میتوانند در برنامه کنترل کیفیت قرار بگیرند.
در پروژههایی که مستندات متریال اهمیت دارند، درخواست MTC (Material Test Certificate) نیز باید در زمان استعلام مطرح شود. این مدرک میتواند اطلاعات مربوط به متریال و گرید قطعات مشخصشده را ارائه کند.
همچنین در خریدهای پروژهای، مدارکی مانند Datasheet، Test Report، Certificate و در صورت نیاز Drawing میتوانند بخشی از مدارک فنی خرید باشند.
هنگام خرید بال ولو فولادی دستی کلاس ۱۵۰ چه مشخصاتی را اعلام کنیم؟
برای جلوگیری از ارسال استعلام ناقص، بهتر است اطلاعات زیر در درخواست خرید درج شود:
| مشخصه | اطلاعات موردنیاز |
|---|---|
| نوع شیر | Manual Ball Valve |
| فشار کلاس | Class 150 |
| جنس بدنه | Carbon Steel |
| گرید بدنه | WCB / WCC / LCB / LCC یا طبق پروژه |
| سایز | DN / NPS |
| نوع Bore | Full Bore / Reduced Bore |
| نوع اتصال | Flanged / Butt Weld / Threaded و… |
| نوع Facing | در صورت فلنجی بودن |
| Seat Material | مطابق سرویس |
| Ball Material | طبق طراحی سازنده |
| Stem Material | طبق مشخصات فنی |
| سیال | نوع سیال خط |
| دمای کاری | Operating Temperature |
| فشار کاری | Operating Pressure |
| استاندارد طراحی | API 608 / ASME B16.34 / API 6D طبق پروژه |
| تست | Shell / Seat و سایر موارد موردنیاز |
| مدارک | MTC، Test Report، Datasheet و… |
این اطلاعات باعث میشود تأمینکننده بتواند محصولی متناسب با شرایط واقعی خط پیشنهاد دهد و احتمال مغایرت فنی در زمان تحویل کاهش پیدا کند.
بررسی کیفیت قبل از خرید
در خرید بال ولو فولادی دستی، تنها ظاهر شیر نباید معیار تصمیمگیری باشد. مواردی مانند کیفیت ماشینکاری Ball، وضعیت Seat، عملکرد Stem، کیفیت Packing، گرید بدنه، ابعاد اتصال و انطباق با استاندارد باید بررسی شوند.
در شیرهای فلنجی نیز کنترل ابعاد Flange و Facing اهمیت ویژهای دارد. در مدلهای جوشی، ابعاد Butt Weld End و سازگاری آن با خط لوله باید بررسی شود.
برای خریدهای پروژهای، تطبیق Datasheet شیر با مشخصات فنی پروژه یکی از مهمترین مراحل کنترل خرید است.
انتخاب بین بال ولو دستی و مدلهای اتوماتیک
اگر شیر در محلی نصب شده است که اپراتور دسترسی آسان دارد و تعداد دفعات عملکرد آن پایین است، مدل دستی میتواند پاسخگوی نیاز سیستم باشد. اما اگر شیر در نقطهای قرار دارد که دسترسی دشوار است، یا باید بر اساس فرمان سیستم کنترل باز و بسته شود، مدلهای پنوماتیک یا برقی باید بررسی شوند.
مزیت مهم مدل دستی، حذف نیاز به منبع هوای فشرده، برق یا سیستم کنترل برای عملکرد مستقیم شیر است. در مقابل، این مدل برای کنترل از راه دور یا اتوماسیون کامل مناسب نیست، مگر اینکه بعداً به سیستم مناسب مجهز شود.
بنابراین انتخاب بین Manual Ball Valve و مدلهای Actuated باید بر اساس فرآیند واقعی بهرهبرداری انجام شود، نه صرفاً نوع شیر.
استعلام فنی بال ولو فولادی دستی کلاس ۱۵۰
برای خرید صنعتی، یک استعلام دقیق باید مشخصات محصول را بهصورت شفاف بیان کند. بهعنوان نمونه، درخواست میتواند شامل عبارتهایی مانند «بال ولو فولادی دستی کلاس ۱۵۰، بدنه Carbon Steel، گرید WCB، سایز مشخص، اتصال فلنجی RF، Full Bore و Seat مطابق سرویس» باشد.
اگر گرید، Seat یا نوع Bore در مدارک پروژه مشخص نشده است، بهتر است تأمینکننده گزینه پیشنهادی خود را همراه با Datasheet اعلام کند تا انتخاب نهایی بر اساس مشخصات فنی انجام شود.
همچنین در پروژههایی که کیفیت و قابلیت ردیابی متریال اهمیت دارد، درخواست MTC و گزارش تست باید از ابتدا در شرایط خرید درج شود. این کار از اختلاف بین محصول تحویلی و مشخصات مورد انتظار پروژه جلوگیری میکند.
