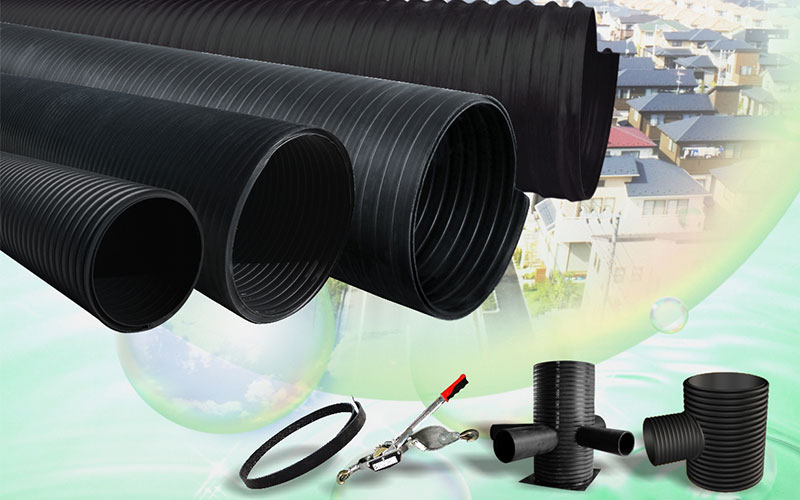

اتصالات دوجداره کاروگیت فاضلابی یکی از اجزای مهم در اجرای شبکههای جمعآوری و انتقال فاضلاب هستند. لولههای دوجداره به دلیل ساختار مناسب برای استفاده در خطوط زیرزمینی، در بسیاری از پروژههای فاضلاب شهری، عمرانی و محوطههای صنعتی مورد استفاده قرار میگیرند؛ اما عملکرد کامل یک شبکه فقط به خود لوله وابسته نیست و محل اتصال شاخهها، تغییر مسیرها، تغییر قطرها و ارتباط با منهول نیز باید بهدرستی طراحی و اجرا شود.
اتصالات دوجداره کاروگیت فاضلابی برای کاربردهای مختلفی مانند اتصال مستقیم دو لوله، ایجاد انشعاب، تغییر مسیر، تغییر قطر و اتصال خط به منهول استفاده میشوند. انتخاب این قطعات باید بر اساس سایز لوله، نوع اتصال، شرایط دفن، مشخصات فنی مواد و نقشه اجرایی انجام شود.
در این مجموعه، اتصالات در محدوده ۱۱۰ تا ۱۲۰۰ میلیمتر بررسی میشوند. سایزهای ۱۱۰ تا ۲۵۰ میلیمتر بهصورت قالبی و سایزهای ۲۵۰ تا ۱۲۰۰ میلیمتر بهصورت دستساز و جوشی تولید میشوند. سایز ۲۵۰ در محدوده مشترک قرار دارد و روش تولید آن میتواند بر اساس نوع سفارش و طراحی قطعه متفاوت باشد.
نقش اتصالات در شبکه فاضلاب
شبکه فاضلاب معمولاً از مجموعهای از خطوط اصلی، خطوط فرعی، منهولها و نقاط تغییر مسیر تشکیل میشود. به همین دلیل استفاده از اتصالات در بسیاری از قسمتهای شبکه ضروری است.
مهمترین کاربردهای اتصالات دوجداره کاروگیت فاضلابی عبارتاند از:
- اتصال دو شاخه لوله
- تغییر مسیر خط
- ایجاد انشعاب
- تغییر قطر لوله
- اتصال خطوط فرعی به خط اصلی
- اتصال لوله به منهول
- ایجاد ارتباط بین مسیرهای مختلف
- ساخت قطعات اختصاصی برای شرایط اجرایی خاص
در هر یک از این کاربردها، هندسه اتصال متفاوت است و انتخاب قطعه باید مطابق نقشه شبکه انجام شود.
انواع اتصالات مورد استفاده در فاضلاب
اتصالات دوجداره کاروگیت فاضلابی را میتوان بر اساس عملکرد به چند گروه تقسیم کرد:
رابط
برای اتصال دو لوله در یک مسیر مستقیم استفاده میشود. در این قطعه، هممحوری، قطر، طول و سیستم آببندی اهمیت زیادی دارند.
زانو
برای تغییر جهت مسیر فاضلاب استفاده میشود. زاویه قطعه باید با مسیر طراحیشده در نقشه مطابقت داشته باشد.
سهراهی
برای اتصال شاخه فرعی به خط اصلی استفاده میشود. قطر خط اصلی، قطر انشعاب و زاویه شاخه باید مشخص باشند.
تبدیل
برای اتصال دو لوله با قطر متفاوت کاربرد دارد و باید قطر بزرگ و کوچک و طول قطعه مشخص شود.
اتصال منهول
برای ارتباط خط دوجداره با منهول یا سایر سازههای شبکه استفاده میشود و به دلیل تفاوت رفتار لوله و سازه صلب، نیازمند توجه ویژه در طراحی و اجرا است.
اهمیت سایز در اتصالات فاضلابی
سایز یکی از اولین مشخصاتی است که در انتخاب اتصال باید تعیین شود؛ اما عدد سایز بهتنهایی برای انتخاب قطعه کافی نیست.
در محدوده مورد بررسی، اتصالات از ۱۱۰ تا ۱۲۰۰ میلیمتر تولید میشوند.
در سایزهای ۱۱۰ تا ۲۵۰ میلیمتر، تولید قالبی انجام میشود. این روش برای تولید قطعاتی با هندسه مشخص و تکرارپذیر مناسب است.
در سایزهای ۲۵۰ تا ۱۲۰۰ میلیمتر، اتصالات بهصورت دستساز و جوشی ساخته میشوند. این روش امکان تولید قطعات بزرگتر و همچنین اتصالات اختصاصی بر اساس نقشه را فراهم میکند.
برای سایز ۲۵۰ باید روش ساخت دقیقاً از تولیدکننده یا در مشخصات سفارش مشخص شود، زیرا این سایز در محدوده مشترک دو روش قرار دارد.
انتخاب رابط برای خطوط فاضلاب
رابط زمانی استفاده میشود که دو شاخه لوله در امتداد یک مسیر به یکدیگر متصل شوند.
در انتخاب رابط باید موارد زیر بررسی شود:
- قطر واقعی لوله
- پروفیل خارجی
- طول رابط
- عمق ورود لوله
- نوع آببندی
- جنس واشر در صورت استفاده
- هممحوری
- سازگاری رابط با لوله
اگر رابط از نظر هندسی با لوله هماهنگ نباشد، نصب صحیح یا آببندی مناسب ممکن است با مشکل مواجه شود.
زانو در شبکه فاضلاب
مسیر شبکه فاضلاب همیشه مستقیم نیست و در برخی نقاط نیاز به تغییر جهت دارد. زانو برای همین کاربرد طراحی میشود.
زاویههای ۱۵، ۳۰، ۴۵ و ۹۰ درجه از حالتهای متداول هستند، اما زاویه نهایی باید بر اساس نقشه پروژه تعیین شود.
در زمان انتخاب زانو، علاوه بر زاویه باید موارد زیر نیز بررسی شوند:
- سایز ورودی
- سایز خروجی
- طول شاخهها
- شعاع تغییر مسیر
- نوع اتصال
- روش تولید
- وضعیت مسیر بعد از تغییر جهت
در زانوهای بزرگ، طراحی هندسی اهمیت بیشتری دارد؛ زیرا قطعه باید بدون ایجاد تنش غیرضروری با مسیر لوله هماهنگ شود.
سهراهی فاضلابی و ایجاد انشعاب
یکی از مهمترین کاربردهای اتصالات در شبکه فاضلاب، ایجاد انشعاب است.
سهراهی میتواند برای اتصال یک خط فرعی به خط اصلی استفاده شود. این قطعه ممکن است همقطر یا کاهنده باشد.
برای مثال، یک خط اصلی با قطر بزرگتر میتواند دارای شاخهای با قطر کمتر باشد.
برای ساخت سهراهی باید مشخص شود:
- قطر خط اصلی
- قطر شاخه فرعی
- زاویه شاخه
- طول شاخه
- محل قرارگیری شاخه
- روش اتصال
- جنس مواد
در اتصالات بزرگ، محل دقیق شاخه باید با نقشه اجرایی مطابقت داشته باشد.
تبدیل در خطوط فاضلاب
در برخی شبکهها قطر لوله در بخشهای مختلف تغییر میکند. در چنین شرایطی از تبدیل استفاده میشود.
تبدیل میتواند بین دو قطر متفاوت قرار بگیرد و باید از نظر قطر داخلی، قطر خارجی، طول، ضخامت و روش اتصال با دو طرف خط سازگار باشد.
تغییر قطر باید مطابق طراحی شبکه انجام شود. استفاده از تبدیل برای جبران اختلاف ابعادی ناشی از اجرای نادرست لولهها راهکار مناسبی نیست.
اتصالات قالبی در فاضلاب
اتصالات سایز ۱۱۰ تا ۲۵۰ میلیمتر بهصورت قالبی تولید میشوند.
در این روش، شکل هندسی اتصال توسط قالب ایجاد میشود. بنابراین قطعات مشابه از نظر شکل ظاهری و هندسه، تکرارپذیری مناسبی دارند.
در کنترل اتصال قالبی باید موارد زیر بررسی شوند:
- سلامت جداره
- نبود ترک
- نبود سوختگی
- یکنواختی سطح
- دقت قطر
- دقت زاویه
- سلامت محل اتصال
- وضعیت آببندی
- سازگاری با لوله
قالبی بودن اتصال به معنی حذف کنترل ابعادی نیست. قطعه باید با لوله مورد استفاده در پروژه مطابقت داشته باشد.
اتصالات دستساز و جوشی در فاضلاب
اتصالات سایز ۲۵۰ تا ۱۲۰۰ میلیمتر بهصورت دستساز و جوشی ساخته میشوند.
این روش برای تولید قطعات بزرگ و سفارشی انعطاف بیشتری دارد. قطعه میتواند مطابق نقشه پروژه دارای قطرهای مختلف، شاخه فرعی، زاویه خاص یا ابعاد اختصاصی باشد.
در تولید این اتصالات، موارد زیر اهمیت زیادی دارند:
- کیفیت مواد اولیه
- ضخامت قطعات
- دقت برش
- آمادهسازی سطح
- شرایط جوش
- دقت هندسه
- هممحوری
- کیفیت محل جوش
- کنترل ابعاد نهایی
برای قطعات بزرگ، نقشه ساخت باید قبل از شروع تولید مشخص باشد.
جنس اتصالات فاضلابی
پلیاتیلن یکی از مواد اصلی مورد استفاده در اتصالات دوجداره کاروگیت است. انتخاب این ماده در بسیاری از پروژههای فاضلاب به دلیل ویژگیهای مکانیکی و مقاومت مناسب آن در شرایط مختلف انجام میشود.
با این حال، مشخص کردن صرفاً نام پلیاتیلن کافی نیست.
در پروژههای تخصصی باید مواردی مانند:
- گرید ماده
- مشخصات مکانیکی
- ضخامت
- سازگاری مواد
- روش تولید
- الزامات پروژه
مشخص شوند.
بهخصوص در قطعات جوشی، سازگاری مواد تشکیلدهنده اتصال اهمیت زیادی دارد.
نوع اتصال و آببندی
در شبکه فاضلاب، جلوگیری از نشت یکی از مسائل مهم در طراحی و اجرای اتصال است.
یکی از روشهای رایج، استفاده از واشر الاستومری در محل اتصال است. در این سیستم، سلامت واشر و نحوه قرارگیری آن اهمیت زیادی دارد.
در برخی قطعات بزرگ و خاص نیز از روشهای جوشی استفاده میشود.
نوع اتصال باید با طراحی لوله و اتصال هماهنگ باشد. نمیتوان یک سیستم آببندی را بدون توجه به ساختار قطعه برای همه اتصالات استفاده کرد.
نکات مهم اتصال واشردار
اگر اتصال با واشر انجام شود، محل آببندی باید تمیز و سالم باشد.
موارد مهم شامل:
- سلامت واشر
- تمیزی محل نشستن واشر
- قرارگیری صحیح واشر
- جلوگیری از پیچخوردگی
- هممحوری لوله
- عمق مناسب ورود
- سازگاری واشر با شرایط پروژه
است.
استفاده از واشر آسیبدیده یا قرارگیری نامناسب آن میتواند باعث کاهش کیفیت آببندی شود.
شرایط بستر و تأثیر آن بر اتصال
عملکرد اتصال فقط به خود قطعه مربوط نیست. شرایط بستر و اطراف لوله نیز اهمیت زیادی دارد.
در اجرای زیرزمینی باید بستر بهگونهای آماده شود که از ایجاد نقاط سخت یا بارگذاری موضعی روی لوله جلوگیری شود.
وجود سنگهای تیز، حفرههای خالی یا تراکم نامناسب مصالح اطراف لوله میتواند در طول زمان باعث تغییر شکل نامطلوب یا اعمال نیرو به محل اتصال شود.
به همین دلیل، اجرای بستر و پرکردن اطراف لوله باید مطابق الزامات پروژه انجام شود.
اتصال لوله فاضلاب به منهول
ارتباط لوله دوجداره با منهول یکی از قسمتهای حساس شبکه است.
منهول معمولاً یک سازه نسبتاً صلب است، در حالی که لوله دوجداره میتواند رفتار متفاوتی در برابر بارهای محیطی داشته باشد. بنابراین محل ورود لوله به منهول باید بهگونهای طراحی شود که آببندی مناسب ایجاد شده و تنش غیرضروری به لوله وارد نشود.
در این قسمت باید موارد زیر مشخص باشد:
- قطر لوله
- قطر بازشو
- موقعیت محور
- روش آببندی
- نوع اتصال
- جزئیات اجرایی اطراف بازشو
برای تمام پروژهها نمیتوان یک جزئیات ثابت برای اتصال به منهول در نظر گرفت.
عمق دفن و شرایط بارگذاری
اتصالات در خطوط فاضلاب معمولاً در زیر زمین اجرا میشوند. بنابراین شرایط اطراف لوله و عمق دفن میتواند روی عملکرد سیستم تأثیرگذار باشد.
در انتخاب اتصال باید شرایط پروژه از جمله:
- عمق نصب
- نوع خاک
- بار ترافیکی
- شرایط سطح زمین
- نوع مصالح اطراف لوله
- روش تراکم
- وضعیت آب زیرزمینی در صورت وجود
در نظر گرفته شود.
مشخصات دقیق اجرایی باید بر اساس طراحی شبکه و الزامات پروژه تعیین شوند.
کنترل کیفیت اتصالات فاضلابی
قبل از اجرای اتصال، کنترل کیفیت ظاهری و ابعادی ضروری است.
در قطعات قالبی باید سلامت سطح، قطر، زاویه و محل اتصال بررسی شود.
در قطعات دستساز و جوشی، علاوه بر موارد فوق باید کیفیت جوش، ضخامت قطعات، هندسه و هممحوری نیز کنترل شود.
برای هر دو نوع اتصال، تطابق با نقشه و مشخصات فنی پروژه اهمیت دارد.
خطاهای رایج در انتخاب اتصالات فاضلابی
یکی از خطاهای متداول، انتخاب اتصال فقط بر اساس سایز لوله است.
برای مثال، مشخص کردن «سهراهی ۵۰۰» اطلاعات کاملی نیست. باید معلوم شود قطر شاخه فرعی چقدر است، زاویه آن چیست و طول شاخه چه مقدار باید باشد.
خطای دیگر، بیتوجهی به روش اتصال است. قطعهای که برای اتصال واشردار طراحی شده، لزوماً برای جوشکاری مناسب نیست.
همچنین استفاده از اتصال برای اصلاح مسیر اشتباه یا جبران اجرای نادرست لوله میتواند باعث ایجاد تنش در شبکه شود.
چکلیست انتخاب اتصالات فاضلابی
پیش از نهایی کردن اتصال، این موارد بررسی شود:
- نوع اتصال مشخص است.
- سایز خط اصلی مشخص است.
- قطر شاخه فرعی در صورت وجود تعیین شده است.
- زاویه مشخص است.
- طول قطعه مشخص است.
- قطر داخلی و خارجی بررسی شده است.
- جنس و گرید مواد مشخص است.
- روش تولید مشخص است.
- نوع اتصال مشخص شده است.
- نوع آببندی تعیین شده است.
- ابعاد محل نصب بررسی شده است.
- نقشه اجرایی در دسترس است.
- شرایط بستر مشخص است.
- کیفیت جوش در قطعات جوشی کنترل شده است.
مقایسه روش تولید اتصالات فاضلابی
| مشخصه | اتصال قالبی | اتصال دستساز و جوشی |
|---|---|---|
| محدوده اصلی | ۱۱۰ تا ۲۵۰ میلیمتر | ۲۵۰ تا ۱۲۰۰ میلیمتر |
| روش ساخت | قالبی | ساخت قطعات و جوشکاری |
| تکرارپذیری هندسه | مناسب برای تولید سری | وابسته به ساخت و کنترل |
| امکان تولید سفارشی | محدودتر | انعطافپذیرتر |
| کاربرد در سایز بزرگ | محدود | مناسبتر |
| کنترل مهم | ابعاد و سلامت قالب | ابعاد، هندسه و کیفیت جوش |
سایز ۲۵۰ در محدوده مشترک قرار دارد و روش نهایی تولید آن باید بر اساس مشخصات قطعه و سفارش تعیین شود.
سوالات متداول درباره اتصالات دوجداره کاروگیت فاضلابی
اتصالات دوجداره کاروگیت در شبکه فاضلاب چه کاربردی دارند؟
برای اتصال مستقیم لولهها، تغییر مسیر، ایجاد انشعاب، تغییر قطر و ارتباط لوله با منهول استفاده میشوند.
مهمترین اتصالات مورد استفاده در فاضلاب کداماند؟
رابط، زانو، سهراهی، تبدیل و اتصالات مربوط به منهول از قطعات پرکاربرد هستند. در پروژههای خاص نیز اتصالات اختصاصی ساخته میشوند.
اتصالات فاضلابی سایز ۱۱۰ تا ۲۵۰ چگونه تولید میشوند؟
در این محدوده، تولید بهصورت قالبی انجام میشود و شکل هندسی قطعه توسط قالب ایجاد میشود.
اتصالات سایز ۲۵۰ تا ۱۲۰۰ چگونه ساخته میشوند؟
در این محدوده، ساخت بهصورت دستساز و جوشی انجام میشود و امکان تولید قطعات بزرگ و اختصاصی بر اساس نقشه وجود دارد.
آیا اتصال ۲۵۰ فقط قالبی است؟
خیر. سایز ۲۵۰ در محدوده مشترک قرار دارد و بسته به سفارش، طراحی قطعه و روش تولیدکننده میتواند قالبی یا دستساز و جوشی باشد.
برای انتخاب اتصال فاضلابی چه اطلاعاتی لازم است؟
سایز، نوع اتصال، قطرهای ورودی و خروجی، زاویه، طول، جنس و گرید مواد، روش اتصال، نوع آببندی و شرایط نصب باید مشخص شوند.
آیا همه اتصالات فاضلابی واشردار هستند؟
خیر. بسته به طراحی محصول و پروژه، اتصال میتواند واشردار، جوشی یا بر اساس روش اختصاصی پروژه باشد.
چرا هماهنگی اتصال با پروفیل لوله مهم است؟
زیرا ابعاد و شکل محل اتصال باید با لوله هماهنگ باشد. عدم تطابق میتواند باعث دشواری نصب، کاهش آببندی یا ایجاد تنش در محل اتصال شود.
برای اتصال لوله دوجداره به منهول چه نکتهای مهم است؟
قطر بازشو، محور لوله، روش آببندی، نوع اتصال و نحوه مدیریت اختلاف رفتار بین لوله و سازه منهول باید مطابق جزئیات اجرایی پروژه تعیین شوند.
