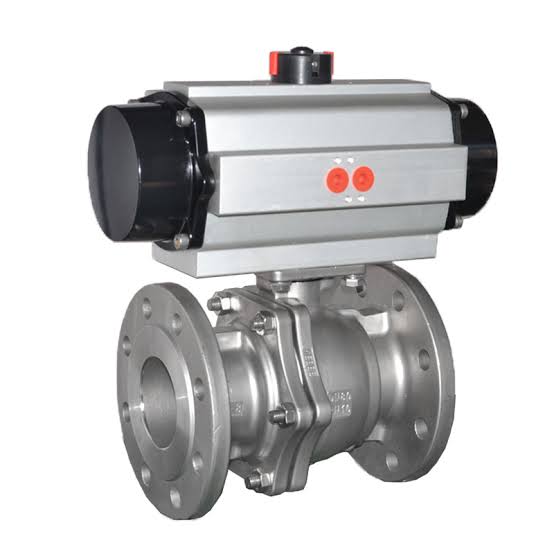

بال ولو فولادی فلنجدار پنوماتیک کلاس ۱۵۰ یکی از انواع شیرهای توپی اتوماتیک است که برای قطع و وصل جریان در خطوط صنعتی و فرآیندی استفاده میشود. این شیر از یک بدنه فولاد کربنی، عضو توپی، نشیمنگاه، ساقه و یک Pneumatic Actuator تشکیل میشود و بهجای نیروی دست اپراتور، با استفاده از هوای فشرده عمل میکند. وجود اتصال فلنجی نیز امکان نصب و جداسازی شیر از خط لوله را بدون نیاز به برشکاری فراهم میکند.
ترکیب Carbon Steel Body، اتصال فلنجی، کلاس فشاری ۱۵۰ و عملگر پنوماتیک باعث شده است این مدل در بسیاری از خطوط آب صنعتی، گاز، هوای فشرده، تأسیسات مکانیکی، Utility و برخی سرویسهای فرآیندی مورد استفاده قرار بگیرد. البته مناسب بودن شیر برای هر سرویس باید بر اساس فشار، دما، نوع سیال، متریال داخلی و مشخصات اکچویتور بررسی شود.
در خرید این محصول، توجه صرف به عبارت «بال ولو فولادی پنوماتیک کلاس ۱۵۰» کافی نیست. مشخصات بدنه، گرید فولاد کربنی، سایز، نوع فلنج، Facing، نوع Bore، جنس Seat، نوع Ball، گشتاور موردنیاز و مشخصات Pneumatic Actuator همگی باید در استعلام مشخص شوند.
بال ولو فولادی فلنجدار پنوماتیک کلاس ۱۵۰ چیست؟
بال ولو فولادی فلنجدار پنوماتیک کلاس ۱۵۰ یا Flanged Pneumatic Ball Valve شیری با عضو مسدودکننده کروی است که برای باز و بسته کردن مسیر سیال از یک اکچویتور پنوماتیک استفاده میکند.
در حالت باز، سوراخ عبوری Ball در راستای مسیر لوله قرار میگیرد و سیال از داخل شیر عبور میکند. با چرخش Ball، مسیر جریان بسته میشود. این حرکت معمولاً توسط ساقه Stem و مکانیزم اکچویتور انجام میشود.
در مدل پنوماتیک، اپراتور مستقیماً دسته شیر را نمیچرخاند. فرمان کنترلی به سیستم پنوماتیک ارسال شده و هوای فشرده، نیروی لازم برای چرخاندن Stem را تأمین میکند.
کلاس Class 150 نیز بیانگر کلاس فشاری شیر است و نباید آن را معادل یک فشار ثابت برای همه دماها و متریالها در نظر گرفت. Pressure-Temperature Rating به جنس و گرید بدنه، دمای کاری و استاندارد مربوط وابسته است.
اجزای اصلی بال ولو فولادی پنوماتیک
یک بال ولو فولادی فلنجدار پنوماتیک از چند بخش اصلی تشکیل میشود که هرکدام در عملکرد نهایی شیر نقش دارند.
بدنه فولادی؛ Carbon Steel Valve Body
بدنه، محفظه اصلی شیر است و باید فشار داخلی خط را تحمل کند. در این سری از محصولات، جنس بدنه Carbon Steel است و نباید آن را با بدنه استنلس استیل اشتباه گرفت.
گریدهای متداولی که ممکن است در مشخصات فنی مطرح شوند عبارتاند از:
- ASTM A216 WCB
- ASTM A216 WCC
- ASTM A352 LCB
- ASTM A352 LCC
WCB و WCC در بسیاری از سرویسهای صنعتی عمومی مورد استفاده قرار میگیرند، در حالی که LCB و LCC در شرایطی که دمای پایین اهمیت دارد میتوانند مطرح باشند. انتخاب گرید باید مطابق دمای طراحی، فشار، استاندارد و الزامات پروژه انجام شود.
توپ؛ Ball
Ball عضو اصلی قطع و وصل جریان است. سطح توپ و دقت ماشینکاری آن روی عملکرد شیر، آببندی و گشتاور تأثیر مستقیم دارد.
در زمان خرید باید مشخص شود شیر Full Bore است یا Reduced Bore. این مشخصه بر مسیر عبور سیال و افت فشار تأثیر میگذارد.
نشیمنگاه؛ Seat
Seat وظیفه ایجاد آببندی بین Ball و بدنه را دارد. در بسیاری از کاربردها از موادی مانند PTFE یا RPTFE استفاده میشود، اما انتخاب Seat Material باید بر اساس فشار، دما و سازگاری شیمیایی با سیال انجام شود.
ساقه؛ Stem
Stem نیروی اکچویتور را به Ball منتقل میکند. آببندی مناسب Stem برای جلوگیری از نشتی خارجی اهمیت زیادی دارد.
اکچویتور پنوماتیک؛ Pneumatic Actuator
اکچویتور مهمترین بخش سیستم اتوماسیون شیر است. این قطعه انرژی هوای فشرده را به حرکت مکانیکی تبدیل میکند.
دو نوع رایج اکچویتور پنوماتیک عبارتاند از:
- Double Acting Actuator
- Single Acting Actuator
در مدل Double Acting، هوای فشرده برای حرکت در هر دو جهت باز و بسته شدن استفاده میشود. در مدل Single Acting، معمولاً یک سمت حرکت با هوای فشرده و سمت دیگر با نیروی فنر انجام میشود.
انتخاب بین این دو مدل به فلسفه کنترلی و نیاز پروژه بستگی دارد.
چرا اتصال فلنجی در بال ولو پنوماتیک اهمیت دارد؟
در مدل Flanged Ball Valve، شیر از طریق فلنجهای دو طرف بدنه به خط لوله متصل میشود. این روش اتصال برای بسیاری از خطوط صنعتی مناسب است، زیرا امکان باز کردن شیر برای تعمیر یا تعویض را نسبت به اتصال دائمی جوشی سادهتر میکند.
اما Class 150 بودن فلنج بهتنهایی برای نصب کافی نیست. موارد زیر باید با خط لوله مطابقت داشته باشند:
- سایز فلنج
- Pressure Class
- نوع Facing
- قطر دایره پیچها
- تعداد سوراخها
- قطر سوراخها
- نوع و ابعاد گسکت
- استاندارد ابعادی فلنج
برای مثال، RF یا Raised Face یکی از انواع رایج Facing است. بنابراین در زمان خرید باید مشخص شود شیر با چه نوع Facing ارائه میشود.
تفاوت بال ولو فلنجدار پنوماتیک با مدل دستی
در بال ولو دستی، اپراتور با Handle یا Handwheel شیر را باز و بسته میکند. اما در مدل پنوماتیک، اکچویتور این عملیات را انجام میدهد.
مدل پنوماتیک برای خطوطی مناسبتر است که:
- تعداد دفعات عملکرد شیر زیاد است.
- امکان دسترسی مستقیم اپراتور محدود است.
- نیاز به کنترل از راه دور وجود دارد.
- شیر باید با سیستم اتوماسیون هماهنگ شود.
- عملکرد سریع باز و بسته شدن اهمیت دارد.
- فلسفه ایمنی پروژه نیازمند عملکرد مشخص در زمان قطع هوا است.
در مقابل، بال ولو دستی به سیستم هوای فشرده نیاز ندارد و برای نقاطی که عملکرد شیر محدود و دسترسی مناسب است، میتواند انتخاب متفاوتی باشد.
انتخاب اکچویتور بر اساس گشتاور شیر
یکی از مهمترین بخشهای خرید بال ولو پنوماتیک، انتخاب درست اکچویتور است. اکچویتور نباید صرفاً بر اساس سایز شیر انتخاب شود.
مقدار Torque موردنیاز شیر باید مشخص شود و اکچویتور باید توانایی تأمین گشتاور کافی را در شرایط واقعی داشته باشد.
در بررسی گشتاور باید عواملی مانند موارد زیر در نظر گرفته شوند:
- سایز شیر
- فشار دیفرانسیل
- نوع Seat
- جنس Seat
- نوع سیال
- دمای کاری
- فشار هوای ورودی
- وضعیت شیر در شروع حرکت
- گشتاور Breakaway
- گشتاور Running
- گشتاور Closing
بهخصوص Breakaway Torque اهمیت دارد، زیرا شروع حرکت Ball ممکن است نسبت به ادامه حرکت به گشتاور بیشتری نیاز داشته باشد.
بنابراین در خرید، بهتر است جدول Torque مربوط به شیر و اکچویتور بررسی شود.
Single Acting یا Double Acting؟
انتخاب نوع اکچویتور باید با سیستم کنترل و فلسفه ایمنی پروژه هماهنگ باشد.
در Double Acting، هوای فشرده برای حرکت در هر دو جهت مورد استفاده قرار میگیرد. در صورت قطع هوای ورودی، وضعیت شیر بهصورت خودکار لزوماً به حالت باز یا بسته تغییر نمیکند و این موضوع به طراحی سیستم بستگی دارد.
در Single Acting، فنر در یکی از جهتهای حرکت نقش دارد. بنابراین در صورت قطع هوای فشرده، شیر میتواند طبق طراحی به وضعیت مشخصی حرکت کند.
در پروژههایی که وضعیت شیر هنگام از دست رفتن انرژی یا هوای فشرده اهمیت دارد، موضوع Fail Open، Fail Close یا سایر حالتهای ایمن باید در مشخصات خرید بهصورت صریح تعیین شود.
بال ولو فولادی فلنجدار پنوماتیک برای چه کاربردهایی مناسب است؟
این شیر در بسیاری از سیستمهای صنعتی بهعنوان شیر قطع و وصل اتوماتیک استفاده میشود. برخی کاربردهای رایج عبارتاند از:
- خطوط آب صنعتی
- خطوط هوای فشرده
- سیستمهای Utility
- خطوط انتقال برخی گازها
- واحدهای فرآیندی
- خطوط ورودی و خروجی تجهیزات
- سیستمهای تأسیسات صنعتی
- خطوط انتقال سیالات عمومی
- سیستمهای اتوماسیون صنعتی
- خطوطی که نیاز به فرمان از راه دور دارند
البته برای سرویسهای خاص، باید سازگاری متریال Seat، Packing و سایر اجزای داخلی با سیال بررسی شود.
بال ولو پنوماتیک برای On/Off یا Throttling؟
بال ولو معمولاً برای On/Off Service طراحی میشود. این ویژگی با استفاده از اکچویتور پنوماتیک میتواند امکان باز و بسته کردن سریع و تکرارشونده شیر را فراهم کند.
اما وجود اکچویتور پنوماتیک به این معنی نیست که هر بال ولویی برای کنترل پیوسته دبی مناسب است.
اگر هدف استفاده از شیر در Modulating Service یا کنترل مداوم جریان باشد، باید مشخصات شیر، Characteristic، Seat، اکچویتور و Positioner بررسی شود. در غیر این صورت، استفاده از یک بال ولو معمولی برای Throttling مداوم میتواند باعث افزایش استهلاک اجزای داخلی شود.
انتخاب Full Bore یا Reduced Bore
یکی از مشخصات مهم در زمان خرید، نوع مسیر عبور داخلی شیر است.
در Full Bore Ball Valve، مسیر عبور داخلی به قطر خط نزدیکتر است و معمولاً افت فشار کمتری در مقایسه با طراحیهای کاهشیافته ایجاد میکند.
در Reduced Bore Ball Valve، قطر مسیر عبور کمتر است. این نوع طراحی میتواند در برخی کاربردها به کاهش ابعاد یا بهینهسازی طراحی کمک کند.
انتخاب بین این دو باید با توجه به دبی، افت فشار مجاز، شرایط فرآیندی و طراحی خط انجام شود.
انتخاب سایز بال ولو فولادی پنوماتیک کلاس ۱۵۰
سایز شیر معمولاً با DN یا NPS مشخص میشود. با این حال، انتخاب سایز صرفاً بر اساس قطر لوله کافی نیست.
برای تعیین سایز مناسب باید مواردی مانند:
- دبی سیال
- فشار کاری
- فشار دیفرانسیل
- سرعت جریان
- افت فشار مجاز
- نوع Bore
- سایز خط
- نوع اتصال
بررسی شوند.
همچنین باید ابعاد فلنج شیر با خط لوله هماهنگ باشد. در پروژههایی که فضای نصب محدود است، ابعاد کلی شیر به همراه اکچویتور نیز باید پیش از خرید بررسی شود.
استانداردهای مورد استفاده در بال ولو فولادی پنوماتیک
بسته به طراحی و کاربرد، استانداردهایی مانند API 608 و ASME B16.34 میتوانند در مشخصات فنی بال ولو مطرح باشند. در برخی پروژههای خطوط انتقال نیز API 6D ممکن است موردنیاز باشد.
برای فلنجها، استاندارد ابعادی و Facing باید با خط لوله مطابقت داشته باشد.
از طرف دیگر، اکچویتور و تجهیزات جانبی آن نیز ممکن است دارای استانداردها و الزامات فنی جداگانه باشند. بنابراین بهتر است استاندارد موردنیاز شیر و اکچویتور در Datasheet یا Specification پروژه مشخص شود.
تجهیزات جانبی بال ولو پنوماتیک
بال ولو پنوماتیک معمولاً تنها از شیر و اکچویتور تشکیل نمیشود. بسته به نوع سیستم کنترل ممکن است تجهیزات جانبی مختلفی روی آن نصب شود.
برخی تجهیزات رایج عبارتاند از:
- Solenoid Valve
- Limit Switch Box
- Position Indicator
- Filter Regulator
- Pneumatic Tubing
- Positioner در کاربردهای کنترلی
- Speed Controller
وجود یا عدم وجود این تجهیزات باید بر اساس نیاز سیستم کنترل مشخص شود.
برای مثال، Solenoid Valve میتواند فرمان ورود هوای فشرده به اکچویتور را کنترل کند و Limit Switch Box نیز وضعیت باز یا بسته بودن شیر را به سیستم کنترل اعلام کند.
فشار هوای ورودی و عملکرد اکچویتور
اکچویتور پنوماتیک برای عملکرد صحیح به فشار هوای مشخصی نیاز دارد. این فشار باید با مشخصات سازنده اکچویتور هماهنگ باشد.
اگر فشار هوای موجود در سایت با فشار طراحی اکچویتور تفاوت داشته باشد، ممکن است گشتاور خروجی اکچویتور با مقدار مورد انتظار مطابقت نداشته باشد.
به همین دلیل در استعلام خرید بهتر است موارد زیر مشخص شوند:
- Supply Air Pressure
- نوع اکچویتور
- Double Acting یا Single Acting
- Fail Position
- Torque Output
- زمان باز و بسته شدن موردنیاز
- تجهیزات جانبی
- استاندارد یا کلاس حفاظتی تجهیزات در محیط نصب
نکات نصب بال ولو فلنجدار پنوماتیک
پیش از نصب، خط لوله باید از آلودگی، براده جوش و ذرات خارجی پاک شود. ورود ذرات سخت به داخل شیر میتواند باعث آسیب به Seat و Ball شود.
در اتصال فلنجی، تراز بودن دو فلنج اهمیت زیادی دارد. نباید برای جبران ناهماهنگی خط، از اعمال نیروی اضافی به بدنه شیر استفاده شود.
همچنین باید فضای کافی برای حرکت یا سرویس اکچویتور در نظر گرفته شود. در برخی نصبها، دسترسی به Solenoid Valve، Limit Switch و تجهیزات پنوماتیک نیز باید حفظ شود.
جهت نصب اکچویتور و وضعیت تجهیزات جانبی باید مطابق دستورالعمل سازنده باشد.
تست و کنترل کیفیت
در خرید صنعتی بال ولو فولادی فلنجدار پنوماتیک کلاس ۱۵۰، کنترل کیفیت باید هم شیر و هم مجموعه اکچویتور را پوشش دهد.
برای بدنه شیر، بسته به استاندارد و Specification پروژه، تستهایی مانند Shell Test و Seat Test مطرح هستند.
برای مجموعه پنوماتیک نیز عملکرد باز و بسته شدن، گشتاور، فشار هوای ورودی و عملکرد تجهیزات جانبی باید بررسی شود.
در خریدهای پروژهای، درخواست MTC (Material Test Certificate) برای متریال مشخصشده و همچنین Test Report اهمیت دارد.
در صورت نیاز، مدارکی مانند:
- Datasheet
- GA Drawing
- Torque Chart
- Pneumatic Actuator Datasheet
- Wiring Diagram
- Test Certificate
- MTC
میتوانند جزو مدارک خرید باشند.
هنگام خرید بال ولو فولادی فلنجدار پنوماتیک چه مشخصاتی اعلام کنیم؟
برای اینکه استعلام دقیقتری دریافت شود، مشخصات فنی باید تا حد امکان کامل باشند:
| مشخصه | اطلاعات موردنیاز |
|---|---|
| نوع شیر | Pneumatic Ball Valve |
| بدنه | Carbon Steel |
| گرید بدنه | WCB / WCC / LCB / LCC طبق پروژه |
| کلاس فشاری | Class 150 |
| سایز | DN / NPS |
| نوع اتصال | Flanged |
| Facing | RF یا طبق Specification |
| نوع Bore | Full Bore / Reduced Bore |
| Seat | PTFE / RPTFE یا متناسب با سرویس |
| نوع اکچویتور | Single Acting / Double Acting |
| وضعیت Fail | Fail Open / Fail Close یا طبق پروژه |
| فشار هوای ورودی | Supply Air Pressure |
| گشتاور | Required / Output Torque |
| زمان عملکرد | Opening / Closing Time |
| نوع سیال | Fluid |
| فشار کاری | Operating Pressure |
| دمای کاری | Operating Temperature |
| استاندارد طراحی | API 608 / ASME B16.34 / API 6D طبق پروژه |
| تجهیزات جانبی | Solenoid / Limit Switch / Positioner و… |
| مدارک | MTC / Test Report / Datasheet و… |
هرچه این اطلاعات کاملتر باشد، احتمال انتخاب اکچویتور نامتناسب یا شیر با اتصال اشتباه کمتر خواهد شد.
بررسی ابعاد و فضای نصب
یکی از مواردی که در خرید بال ولو پنوماتیک گاهی نادیده گرفته میشود، ابعاد کلی مجموعه است. اکچویتور میتواند ارتفاع و ابعاد شیر را به شکل قابلتوجهی افزایش دهد.
بنابراین قبل از سفارش باید مواردی مانند:
- Face to Face Dimension
- ارتفاع مجموعه
- ابعاد اکچویتور
- موقعیت نصب
- فضای لازم برای تعمیر
- دسترسی به تجهیزات پنوماتیک
بررسی شوند.
این موضوع در خطوطی که شیر داخل Rack، Skid یا فضای محدود نصب میشود اهمیت بیشتری پیدا میکند.
بررسی کیفیت قبل از خرید
در زمان خرید بال ولو فولادی فلنجدار پنوماتیک کلاس ۱۵۰، بهتر است پیشنهاد فنی تأمینکننده با مشخصات پروژه تطبیق داده شود.
گرید بدنه، سایز، Class، نوع Flange، Facing، Bore، Seat، فشار و دمای کاری باید بررسی شوند. سپس مشخصات اکچویتور از نظر Torque، نوع عملکرد، فشار هوای موردنیاز و Fail Position کنترل شود.
همچنین اگر پروژه نیاز به ردیابی متریال دارد، MTC و مدارک تست باید از ابتدا در شرایط خرید درج شوند.
در خرید صنعتی، بررسی همزمان Valve Datasheet و Actuator Datasheet اهمیت زیادی دارد، زیرا یک بال ولو از نظر بدنه ممکن است کاملاً مطابق مشخصات باشد، اما اکچویتور انتخابشده گشتاور یا عملکرد موردنیاز را تأمین نکند.
استعلام فنی بال ولو فولادی فلنجدار پنوماتیک کلاس ۱۵۰
برای یک استعلام دقیق میتوان مشخصات محصول را بهصورت کامل در درخواست خرید درج کرد؛ برای مثال: «بال ولو فولادی فلنجدار پنوماتیک کلاس ۱۵۰، بدنه Carbon Steel، گرید WCB، سایز مشخص، اتصال Flanged RF، Full Bore، Seat متناسب با سیال، اکچویتور Double Acting و تجهیزات کنترلی طبق Specification پروژه».
اگر برخی اطلاعات مانند گرید، Seat یا نوع Actuator در مدارک پروژه تعیین نشده باشد، بهتر است تأمینکننده پیشنهاد فنی خود را همراه با Datasheet ارائه کند.
در نهایت، تطبیق مشخصات شیر با خط لوله و تطبیق Torque اکچویتور با نیاز واقعی شیر دو مرحله مهم در خرید این محصول هستند. این بررسی کمک میکند بال ولو فولادی فلنجدار پنوماتیک کلاس ۱۵۰ نه فقط از نظر نام و کلاس فشاری، بلکه از نظر عملکرد واقعی، اتصال، متریال و قابلیت اتوماسیون با نیاز پروژه هماهنگ باشد.
