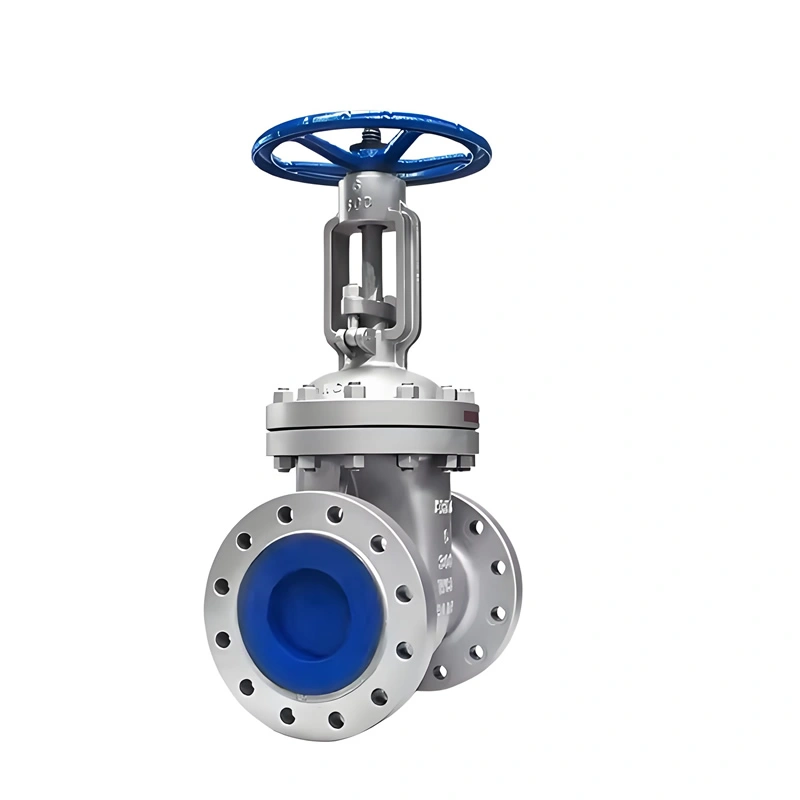

نصب گیت ولو فولادی کلاس ۱۵۰ در خطوط صنعتی فقط به قرار دادن شیر بین دو فلنج و بستن پیچها محدود نمیشود. نحوه آمادهسازی خط، کنترل جهت و موقعیت شیر، هماهنگی ابعاد، انتخاب گسکت و پیچ مناسب، جلوگیری از وارد شدن بار اضافی به بدنه و همچنین تست پس از نصب، همگی روی عملکرد و آببندی تجهیز تأثیر دارند.
گیت ولو معمولاً برای قطع و وصل جریان استفاده میشود و در خطوط آب صنعتی، نفت، گاز، پتروشیمی، نیروگاهها و بسیاری از سیستمهای فرآیندی کاربرد دارد. با وجود ساختار نسبتاً ساده، اجرای نادرست میتواند باعث نشتی فلنج، گیرکردن Stem، آسیب Seat یا ایجاد تنش اضافی در بدنه شود.
در این مقاله، مراحل و نکات مهم نصب گیت ولو فولادی کلاس ۱۵۰ از آمادهسازی پیش از نصب تا کنترل نهایی بررسی میشود.
بررسی مشخصات شیر قبل از نصب
اولین مرحله، کنترل خود شیر و تطبیق آن با مدارک پروژه است. قبل از انتقال گیت ولو به محل نصب باید مشخصات آن با سفارش و نقشههای اجرایی مطابقت داده شود.
موارد مهم شامل موارد زیر است:
- سایز NPS یا DN
- Class
- نوع اتصال
- نوع Face
- متریال بدنه
- نوع Stem
- نوع Gate
- مشخصات Seat
- جهت و شرایط نصب
- Face-to-Face
- شماره تجهیز یا Tag Number
اگر شیر قرار است جایگزین تجهیز قبلی شود، کنترل ابعاد نیز اهمیت بیشتری پیدا میکند.
در شیرهای فلنجی، یکسان بودن سایز اسمی بهتنهایی برای نصب کافی نیست. باید Class، استاندارد فلنج، نوع Face و ابعاد اتصال نیز بررسی شوند.
آمادهسازی خط پایپینگ
قبل از نصب شیر، وضعیت خط لوله باید بررسی شود. وجود ذرات فلزی، براده، خاک، جوشزدگی یا سایر آلودگیها میتواند در زمان راهاندازی وارد شیر شود و روی Seat یا سایر اجزای داخلی اثر بگذارد.
قبل از نصب بهتر است موارد زیر کنترل شوند:
- تمیزی داخل لوله
- سلامت فلنجها
- تراز بودن فلنجها
- هممحوری لولهها
- سلامت سطح آببندی
- نبود آسیب روی رزوه یا سوراخهای پیچ
- تطابق سایز فلنج با شیر
- وجود فضای کافی برای کار با Handwheel
یکی از نکات مهم این است که شیر نباید برای جبران عدم هممحوری لولهها مورد استفاده قرار گیرد.
هممحوری فلنجها و اهمیت آن
یکی از اشتباهات اجرایی رایج، تلاش برای نزدیک کردن دو فلنج با استفاده از پیچهای شیر است.
اگر فلنجهای دو طرف خط همراستا نباشند، بستن پیچها میتواند نیروی اضافی به بدنه و اتصالات گیت ولو وارد کند. این نیرو ممکن است باعث تغییر شکل، نشتی یا ایجاد تنش در مجموعه شود.
بنابراین ابتدا باید لولهها و فلنجها در موقعیت صحیح قرار بگیرند و سپس شیر بین آنها نصب شود.
گیت ولو نباید نقش ابزار کشنده یا تنظیمکننده لوله را داشته باشد.
کنترل Face-to-Face قبل از نصب
طول Face-to-Face یکی از مهمترین ابعاد شیرهای صنعتی است.
اگر گیت ولو جدید برای جایگزینی یک شیر قدیمی خریداری شده باشد، باید مشخص شود که طول آن با فاصله موجود بین دو فلنج مطابقت دارد.
استاندارد ASME B16.10 در موارد مرتبط، ابعاد Face-to-Face و End-to-End شیرها را مشخص میکند.
تفاوت در این ابعاد میتواند باعث شود شیر بهدرستی بین فلنجها قرار نگیرد یا برای نصب آن نیاز به اصلاح بخشی از خط باشد.
به همین دلیل کنترل Drawing و ابعاد واقعی شیر پیش از نصب اهمیت زیادی دارد.
انتخاب و نصب گسکت
در گیت ولوهای فلنجی، گسکت نقش مهمی در آببندی محل اتصال دارد. نوع گسکت باید بر اساس مشخصات فلنج، فشار، دما، سیال و Specification پروژه انتخاب شود.
هنگام نصب باید:
- سطح فلنج تمیز باشد.
- گسکت سالم و بدون آسیب باشد.
- گسکت متناسب با نوع Face انتخاب شود.
- گسکت در موقعیت صحیح قرار گیرد.
- از استفاده مجدد از گسکتهای یکبارمصرف خودداری شود.
استفاده از گسکت نامناسب یا آسیبدیده میتواند حتی در صورت صحیح بودن سایر مراحل، باعث نشتی اتصال شود.
بستن پیچهای فلنج
بعد از قرار گرفتن شیر و گسکت در موقعیت مناسب، پیچهای فلنج باید بهصورت اصولی بسته شوند.
بستن پیچها باید بهگونهای انجام شود که فشار روی گسکت بهصورت یکنواخت توزیع شود. در اتصالات فلنجی، استفاده از الگوی ضربدری یا متقاطع در مراحل سفت کردن پیچها میتواند به توزیع بهتر نیرو کمک کند.
در پروژههایی که Torque مشخص شده است، مقدار گشتاور باید طبق دستورالعمل پروژه یا سازنده و مشخصات اتصال اجرا شود.
سفت کردن بیش از حد پیچها نیز لزوماً به معنی آببندی بهتر نیست و میتواند باعث ایجاد مشکلات مکانیکی یا آسیب به اتصال شود.
موقعیت نصب گیت ولو
گیت ولو باید مطابق دستورالعمل سازنده و شرایط پروژه نصب شود. در بسیاری از طراحیها، امکان نصب شیر در موقعیتهای مختلف وجود دارد، اما محدودیتهای مربوط به نوع Stem، وزن مجموعه و دسترسی اپراتور باید در نظر گرفته شود.
مهمترین موضوع، ایجاد شرایط مناسب برای عملکرد و تعمیرات آینده است.
Handwheel باید فضای کافی برای چرخش داشته باشد و اپراتور بتواند شیر را بدون برخورد با تجهیزات مجاور باز و بسته کند.
همچنین در شیرهای Rising Stem باید فضای کافی برای حرکت Stem در نظر گرفته شود.
جهت جریان و نصب گیت ولو
در بسیاری از گیت ولوهای معمولی، برخلاف برخی شیرهای خاص، جهت جریان وابستگی یکطرفه مشخصی ندارد؛ اما همیشه باید به طراحی مدل و دستورالعمل سازنده توجه کرد.
اگر روی بدنه شیر فلش یا علامت جهت جریان وجود داشته باشد، باید مطابق دستورالعمل محصول عمل شود.
در هیچ پروژهای نباید صرفاً بر اساس ظاهر شیر درباره جهت نصب تصمیم گرفت.
جلوگیری از وارد شدن بار به شیر
پس از نصب، گیت ولو نباید وزن لوله یا نیروهای ناشی از انبساط حرارتی را تحمل کند؛ مگر اینکه طراحی سیستم صراحتاً چنین شرایطی را پیشبینی کرده باشد.
ساپورتگذاری مناسب لولهها اهمیت زیادی دارد. در صورت نامناسب بودن ساپورتها، نیروهایی مانند:
- وزن لوله
- وزن سیال
- انبساط حرارتی
- لرزش
- نیروهای ناشی از تجهیزات مجاور
ممکن است به شیر منتقل شوند.
این نیروها میتوانند در طول زمان روی فلنجها، بدنه یا آببندی تأثیر منفی بگذارند.
باز و بسته کردن شیر قبل از راهاندازی
پس از نصب، عملکرد مکانیکی شیر باید بررسی شود.
در صورت مجاز بودن طبق دستورالعمل سازنده، شیر را بهآرامی حرکت دهید و بررسی کنید که:
- Stem بهصورت روان حرکت کند.
- Handwheel گیر نداشته باشد.
- حرکت شیر غیرعادی نباشد.
- موقعیت Open و Close قابل تشخیص باشد.
- هیچ صدای غیرعادی ایجاد نشود.
نباید برای باز یا بسته کردن شیر از ابزارهای نامناسب یا نیروی بیش از حد استفاده کرد.
گیرکردن Stem میتواند ناشی از نصب نامناسب، آسیب داخلی، آلودگی یا اشکال مکانیکی باشد و نباید با اعمال نیروی بیشتر برطرف شود.
اهمیت Packing و آببندی Stem
یکی از نقاطی که ممکن است پس از نصب دچار نشتی شود، ناحیه Stem و Packing است.
اگر Packing بهدرستی نصب نشده باشد یا تنظیم آن مناسب نباشد، احتمال نشتی از قسمت Stem افزایش پیدا میکند.
در زمان بازرسی باید ناحیه Packing و Bonnet بررسی شود. اگر سازنده دستورالعمل خاصی برای تنظیم Packing ارائه کرده باشد، همان دستورالعمل باید ملاک اجرا قرار گیرد.
سفت کردن بیش از حد Packing نیز میتواند حرکت Stem را دشوار کند.
تست پس از نصب
بعد از تکمیل نصب، خط باید مطابق روش اجرایی پروژه تحت تست قرار گیرد.
نوع و فشار تست به Specification، استاندارد و شرایط خط بستگی دارد و نباید یک مقدار ثابت برای تمام گیت ولوهای کلاس ۱۵۰ در نظر گرفته شود.
در برنامه تست ممکن است موارد زیر بررسی شوند:
- آببندی اتصال فلنج
- نشتی بدنه
- نشتی Seat
- عملکرد باز و بسته شدن
- نشتی از Packing
- سلامت اتصالات
قبل از انجام تست باید اطمینان حاصل شود که فشار آزمایش از محدوده مجاز تجهیزات و روش اجرایی پروژه تجاوز نمیکند.
نقش ASME B16.34 در نصب و بررسی شیر
ASME B16.34 یکی از استانداردهای مهم مرتبط با شیرهای صنعتی است و الزامات مربوط به طراحی و Pressure-Temperature Rating را پوشش میدهد.
در زمان نصب، این استاندارد جایگزین دستورالعمل سازنده یا Specification پروژه نیست؛ بلکه مشخصات تجهیز باید با استانداردهای تعیینشده در طراحی و مدارک پروژه هماهنگ باشد.
برای ابعاد اتصال و فلنج نیز باید استاندارد مربوط به همان بخش بررسی شود.
هماهنگی با فلنجهای خط
اگر گیت ولو از نوع فلنجی باشد، مشخصات فلنج شیر و خط باید هماهنگ باشند.
موارد زیر را قبل از نصب کنترل کنید:
- سایز
- Class
- استاندارد فلنج
- نوع Face
- تعداد سوراخها
- الگوی سوراخکاری
- مشخصات پیچ
- نوع گسکت
- وضعیت سطح آببندی
در پروژههای صنعتی، انتخاب صرفاً بر اساس «فلنج کلاس ۱۵۰» نیز کافی نیست؛ جزئیات اتصال باید با استاندارد و طراحی خط تطبیق داده شوند.
نصب گیت ولو در خطوط نفت و گاز
در خطوط نفت، گاز و پتروشیمی، مراحل نصب باید مطابق دستورالعمل اجرایی و الزامات HSE پروژه انجام شود.
پیش از نصب باید مشخص شود خط کاملاً ایزوله، تخلیه و در شرایط ایمن قرار دارد. برای خطوط حاوی سیالات خطرناک، عملیات باید بر اساس روش اجرایی مصوب پروژه انجام شود.
همچنین بعد از نصب، تست فشار و راهاندازی باید مطابق دستورالعمل مربوط به همان سرویس انجام شود.
اشتباهات رایج هنگام نصب گیت ولو کلاس ۱۵۰
کشیدن فلنجها با پیچ شیر
اگر فلنجها همراستا نباشند، نباید با سفت کردن پیچها آنها را به سمت شیر کشید.
استفاده از گسکت نامناسب
گسکت باید با نوع Face، فشار، دما و سیال هماهنگ باشد.
بستن بیش از حد پیچها
افزایش بیش از حد گشتاور میتواند به اتصال آسیب بزند و آببندی را مختل کند.
بیتوجهی به ساپورت خط
وزن لوله نباید بدون طراحی مناسب روی شیر منتقل شود.
نادیده گرفتن فضای عملکرد
در هنگام نصب باید فضای کافی برای حرکت Handwheel و Stem در نظر گرفته شود.
اعمال نیروی زیاد به Handwheel
اگر شیر گیر کرده است، نباید با ابزارهای نامناسب نیروی زیادی به آن وارد کرد.
نصب بدون کنترل ابعاد
عدم بررسی Face-to-Face و سایر ابعاد میتواند باعث ایجاد مشکل در اتصال و موقعیت شیر شود.
چکلیست نصب گیت ولو فولادی کلاس ۱۵۰
قبل از پایان عملیات نصب، این موارد را بررسی کنید:
- مشخصات شیر با مدارک پروژه تطابق دارد؟
- سایز و Class صحیح است؟
- فلنجها همراستا هستند؟
- سطوح آببندی تمیز و سالم هستند؟
- گسکت صحیح انتخاب شده است؟
- پیچها سالم و مناسب هستند؟
- سفت کردن پیچها طبق روش اجرایی انجام شده است؟
- شیر تحت بار اضافی لوله قرار ندارد؟
- فضای کافی برای Handwheel وجود دارد؟
- فضای حرکت Stem بررسی شده است؟
- شیر بدون گیرکردن باز و بسته میشود؟
- Packing نشتی ندارد؟
- تست پس از نصب مطابق روش پروژه انجام شده است؟
سوالات متداول درباره نصب گیت ولو فولادی کلاس ۱۵۰
آیا گیت ولو کلاس ۱۵۰ را میتوان در هر جهتی نصب کرد؟
موقعیت نصب به طراحی شیر و دستورالعمل سازنده بستگی دارد. شرایط دسترسی، نوع Stem و فضای مورد نیاز برای عملکرد نیز باید بررسی شوند.
آیا میتوان با پیچهای فلنج، لولههای نامیزان را به شیر متصل کرد؟
خیر. شیر نباید برای اصلاح عدم هممحوری لولهها استفاده شود. ابتدا باید وضعیت خط و فلنجها اصلاح شود.
آیا گیت ولو برای کنترل مداوم جریان مناسب است؟
کاربرد اصلی گیت ولو قطع و وصل جریان است و معمولاً برای Throttling مداوم انتخاب نمیشود.
آیا گسکت قدیمی را میتوان دوباره استفاده کرد؟
در بسیاری از اتصالات، گسکت پس از باز شدن باید با نمونه مناسب و سالم جایگزین شود. نوع گسکت و دستورالعمل پروژه باید ملاک قرار گیرد.
اگر Handwheel بهسختی میچرخد چه باید کرد؟
نباید بلافاصله نیروی بیشتری وارد کرد. ابتدا باید علت گیرکردن بررسی شود؛ مواردی مانند مشکل داخلی، آلودگی، Packing بیش از حد سفت یا نصب نامناسب میتوانند باعث افزایش نیروی عملکرد شوند.
آیا وزن لوله میتواند روی گیت ولو قرار بگیرد؟
بهطور معمول نباید بدون طراحی مناسب چنین باری به شیر منتقل شود. ساپورتگذاری خط باید نیروهای واردشده به شیر را کنترل کند.
بعد از نصب گیت ولو چه تستی انجام میشود؟
نوع تست به Specification و روش اجرایی پروژه بستگی دارد و میتواند شامل بررسی نشتی بدنه، Seat، Packing و اتصالات باشد.
مهمترین نکته هنگام نصب گیت ولو فلنجی چیست؟
هماهنگی صحیح شیر با فلنجها، هممحوری خط، انتخاب گسکت مناسب و اعمال یکنواخت نیروی بستن پیچها از نکات مهم نصب هستند.
