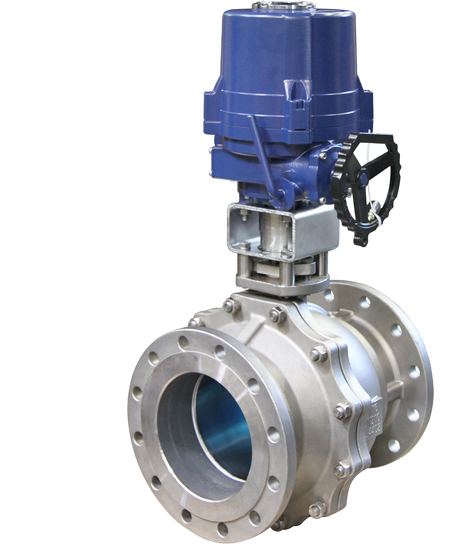

بال ولو فولادی برقی کلاس ۱۵۰ یکی از انواع شیرهای توپی مجهز به Electric Actuator است که برای قطع و وصل جریان در سیستمهایی که نیاز به کنترل الکتریکی شیر دارند مورد استفاده قرار میگیرد. در این مدل، بدنه شیر از فولاد کربنی ساخته میشود و یک اکچویتور برقی وظیفه چرخاندن Stem و در نتیجه باز یا بستهکردن Ball را بر عهده دارد.
این نوع شیر در سیستمهای صنعتی، خطوط انتقال سیالات، تأسیسات، برخی واحدهای فرایندی، خطوط آب، هوا و کاربردهای مختلف قطع و وصل جریان قابل استفاده است. انتخاب صحیح آن تنها به سایز شیر یا توان اکچویتور محدود نمیشود و باید فشار، دما، نوع سیال، گرید فولاد، نوع Seat، Torque، ولتاژ و شرایط محیطی نیز بررسی شوند.
عبارت Class 150 نشاندهنده Pressure Class شیر است و نباید آن را یک فشار ثابت برای تمام شرایط کاری در نظر گرفت. Rating واقعی به جنس بدنه، دمای کاری، طراحی شیر و استاندارد مربوطه وابسته است.
بال ولو فولادی برقی کلاس ۱۵۰ چیست؟
Electric Actuated Ball Valve از ترکیب یک بال ولو و یک اکچویتور برقی تشکیل میشود.
در بخش شیر، Ball با چرخش ۹۰ درجهای مسیر عبور سیال را باز یا بسته میکند. در مدل دستی، این حرکت توسط Handle انجام میشود؛ اما در مدل برقی، Electric Actuator این وظیفه را بر عهده دارد.
اکچویتور با دریافت فرمان الکتریکی، موتور داخلی خود را به حرکت درمیآورد و از طریق مکانیزم انتقال نیرو، گشتاور لازم برای چرخاندن Stem و Ball را ایجاد میکند.
این ساختار امکان کنترل شیر از طریق سیستمهای کنترلی یا فرمان محلی را فراهم میکند.
در پروژههایی که تعداد زیادی شیر وجود دارد یا دسترسی اپراتور به شیر دشوار است، استفاده از اکچویتور برقی میتواند از نظر بهرهبرداری اهمیت داشته باشد.
Class 150 در بال ولو فولادی برقی
Class 150 یک Pressure Class است و نشاندهنده رده فشاری استاندارد شیر محسوب میشود.
این عبارت بهتنهایی برای تعیین فشار مجاز شیر کافی نیست.
ظرفیت واقعی شیر تحت فشار به عواملی مانند:
- جنس بدنه
- گرید فولاد
- دمای کاری
- سایز
- طراحی شیر
- Seat
- استاندارد ساخت
وابسته است.
به همین دلیل باید جدول Pressure-Temperature Rating سازنده بررسی شود.
در صورتی که شیر برای دمای بالا انتخاب میشود، نمیتوان Rating مربوط به دمای پایینتر را بدون بررسی برای شرایط جدید استفاده کرد.
ساختار بال ولو فولادی برقی
بال ولو فولادی برقی از دو مجموعه اصلی تشکیل میشود:
- بدنه و اجزای داخلی شیر
- Electric Actuator
هر دو بخش باید با یکدیگر سازگار باشند.
بدنه شیر (Valve Body)
بدنه وظیفه تحمل فشار داخلی و نگهداری اجزای داخلی را بر عهده دارد.
در این محصول، جنس بدنه Carbon Steel است.
یکی از گریدهای متداول در شیرهای فولادی ریختگی ASTM A216 WCB است. بسته به طراحی، WCC نیز ممکن است مورد استفاده قرار گیرد.
برای برخی سرویسهای دمای پایین نیز گریدهایی مانند ASTM A352 LCB و LCC ممکن است مطرح باشند.
انتخاب گرید باید براساس دمای طراحی، فشار، استاندارد و شرایط سرویس انجام شود.
Ball
Ball یا توپی وظیفه باز و بستهکردن مسیر جریان را بر عهده دارد.
در وضعیت کاملاً باز، سوراخ داخلی Ball در مسیر جریان قرار میگیرد و در وضعیت بسته، مسیر سیال مسدود میشود.
کیفیت ماشینکاری Ball و وضعیت سطح آن بر عملکرد Seat و آببندی شیر تأثیر دارد.
Seat
Seat بین Ball و بدنه قرار گرفته و وظیفه ایجاد آببندی را بر عهده دارد.
در برخی طراحیها از PTFE یا RPTFE استفاده میشود، اما جنس Seat باید براساس دما، فشار و نوع سیال انتخاب شود.
Stem
Stem حرکت چرخشی را از اکچویتور به Ball منتقل میکند.
این بخش باید بتواند Torque مورد نیاز برای باز و بستهکردن شیر را تحمل کند.
Electric Actuator
Electric Actuator شامل موتور و مکانیزم انتقال نیرو است و فرمان الکتریکی را به حرکت مکانیکی تبدیل میکند.
در این بخش مشخصاتی مانند:
- Voltage
- Frequency
- Torque
- Output Speed
- Protection Class
- Duty
- Control Signal
اهمیت پیدا میکنند.
انتخاب اکچویتور برقی برای بال ولو فولادی
یکی از مهمترین بخشهای خرید این محصول، انتخاب صحیح Electric Actuator است.
اکچویتور باید بتواند گشتاور مورد نیاز شیر را در تمام شرایط کاری تأمین کند.
انتخاب آن تنها بر اساس سایز شیر انجام نمیشود.
برای انتخاب مناسب باید موارد زیر بررسی شوند:
- Breakaway Torque
- Running Torque
- Closing Torque
- فشار خط
- نوع Seat
- دمای کاری
- سایز Ball
- نوع Bore
- تعداد دفعات عملکرد
- سرعت باز و بستهشدن
بهتر است Torque مورد نیاز از سوی سازنده شیر مشخص شده و سپس اکچویتور براساس آن انتخاب شود.
Torque در بال ولو برقی چه اهمیتی دارد؟
Torque نیروی چرخشی مورد نیاز برای حرکت Stem و Ball است.
اگر اکچویتور Torque کافی نداشته باشد، ممکن است شیر بهطور کامل باز یا بسته نشود.
از طرف دیگر، انتخاب اکچویتوری با Torque بسیار بالاتر بدون توجه به طراحی شیر نیز لزوماً انتخاب مناسبی نیست و باید با ظرفیت Stem، مکانیزم و مشخصات شیر سازگار باشد.
بنابراین در زمان خرید بهتر است مقدار Torque مورد نیاز در شرایط واقعی سرویس دریافت شود.
در برخی کاربردها ممکن است Torque در ابتدای حرکت یا هنگام بازشدن شیر با Torque مورد نیاز در حالت عادی تفاوت داشته باشد.
ولتاژ اکچویتور برقی
ولتاژ یکی از مشخصات مهم Electric Actuator است.
بسته به پروژه ممکن است اکچویتور با ولتاژهای مختلف طراحی شود.
برای مثال، سیستمهای صنعتی میتوانند از برق تکفاز یا سهفاز و ولتاژهای متفاوت استفاده کنند.
به همین دلیل در استعلام خرید باید موارد زیر بهصورت دقیق مشخص شوند:
- Voltage
- Phase
- Frequency
- Control Voltage
- Power Supply
انتخاب اکچویتور با ولتاژ نامناسب میتواند باعث عدم امکان نصب یا عملکرد صحیح آن شود.
نوع کنترل Electric Actuator
اکچویتور برقی میتواند براساس طراحی و سیستم کنترل پروژه به شکلهای مختلفی فرمان بگیرد.
برخی مدلها برای فرمانهای ساده Open/Close طراحی میشوند.
برخی دیگر قابلیت دریافت سیگنالهای کنترلی یا اتصال به سیستمهای اتوماسیون را دارند.
بنابراین باید مشخص شود که شیر فقط برای:
Open / Close
استفاده میشود یا پروژه نیاز به کنترل موقعیت نیز دارد.
اگر هدف کنترل دقیق و پیوسته جریان باشد، باید نوع اکچویتور و خود شیر برای Modulating Service طراحی شده باشند.
بال ولو برقی برای On/Off Service
بال ولوها بهطور معمول برای On/Off Service استفاده میشوند.
یعنی شیر در وضعیت باز یا بسته قرار میگیرد و هدف اصلی، قطع یا وصل جریان است.
استفاده از بال ولو در حالت نیمهباز برای Throttling بدون تأیید سازنده میتواند باعث فرسایش Seat و Ball شود.
اگر Electric Actuator قرار است شیر را برای مدت طولانی در وضعیتهای میانی نگه دارد، باید مشخصات شیر و اکچویتور برای این نوع سرویس تأیید شوند.
گرید فولاد در بال ولو برقی کلاس ۱۵۰
در خرید بال ولو فولادی برقی، گرید بدنه باید بهصورت دقیق مشخص شود.
گریدهایی که بسته به طراحی ممکن است برای بدنه شیرهای فولادی مطرح باشند عبارتاند از:
| گرید فولاد | کاربرد کلی |
|---|---|
| ASTM A216 WCB | فولاد کربنی ریختگی برای کاربردهای صنعتی مشخص |
| ASTM A216 WCC | فولاد کربنی ریختگی برای شرایط طراحی مربوطه |
| ASTM A352 LCB | فولاد مناسب برای برخی سرویسهای دمای پایین |
| ASTM A352 LCC | گرید دمای پایین برای کاربردهای مشخص |
این گریدها جایگزین مستقیم یکدیگر نیستند.
انتخاب متریال باید براساس فشار، دما، استاندارد طراحی و شرایط واقعی سرویس انجام شود.
بهتر است در استعلام عبارت Carbon Steel Body همراه با گرید مورد نیاز پروژه درج شود.
نوع اتصال بال ولو فولادی برقی
Electric Actuated Ball Valve میتواند براساس طراحی با انواع End Connection تولید شود.
برای مثال:
- Flanged End
- Wafer Type
- Threaded End
- Butt Weld End
ممکن است در طراحیهای مختلف استفاده شوند.
انتخاب نوع اتصال باید براساس خط موجود انجام شود.
در مدل فلنجی، مواردی مانند Class، Face، ابعاد فلنج و سوراخکاری باید بررسی شوند.
در مدل جوشی، Schedule و ابعاد انتهای جوش باید با لوله مطابقت داشته باشند.
در مدل رزوهای نیز نوع و استاندارد رزوه باید مشخص شود.
Full Bore یا Reduced Bore
یکی از مشخصات مهم بال ولو فولادی برقی، نوع Bore است.
در Full Bore، مسیر عبور داخلی بزرگتر است و معمولاً محدودیت جریان کمتری ایجاد میکند.
در Reduced Bore، قطر مسیر داخلی کمتر است و این موضوع میتواند بر افت فشار و مشخصات جریان تأثیر داشته باشد.
انتخاب Bore باید براساس:
- دبی
- سرعت جریان
- افت فشار مجاز
- سایز خط
- شرایط فرایندی
انجام شود.
همچنین نوع Bore میتواند بر Torque مورد نیاز شیر اثر داشته باشد و در نتیجه هنگام انتخاب Actuator نیز اهمیت پیدا کند.
کاربرد بال ولو فولادی برقی کلاس ۱۵۰
این محصول بسته به طراحی و متریال میتواند در کاربردهای مختلف مورد استفاده قرار گیرد، از جمله:
- خطوط آب صنعتی
- سیستمهای تأسیسات
- خطوط هوای فشرده
- برخی خطوط گاز
- واحدهای فرایندی
- خطوط انتقال سیالات
- صنایع نفت و گاز
- صنایع پتروشیمی
- سیستمهای اتوماسیون صنعتی
مناسببودن شیر برای هر کاربرد باید براساس فشار، دما، نوع سیال، Seat، گرید فولاد و استاندارد پروژه بررسی شود.
بال ولو برقی در سیستمهای اتوماسیون
یکی از کاربردهای مهم این محصول، اتصال شیر به سیستم کنترل است.
در یک سیستم اتوماسیون، فرمان باز یا بستهشدن میتواند از طریق تابلو کنترل یا سیستمهای مدیریتی ارسال شود.
در این حالت، علاوه بر مشخصات خود شیر، باید مشخصات الکتریکی و کنترلی اکچویتور نیز بررسی شود.
مواردی مانند:
- Local Control
- Remote Control
- Open/Close Feedback
- Limit Switch
- Position Indicator
- Control Signal
ممکن است در طراحی سیستم مورد نیاز باشند.
اگر پروژه نیاز به اعلام وضعیت باز یا بسته شیر دارد، وجود Limit Switch یا سیستم Feedback باید در مشخصات خرید درج شود.
درجه حفاظت اکچویتور برقی
محیط نصب اکچویتور اهمیت زیادی دارد.
اگر شیر در محیط صنعتی، فضای باز، محیط مرطوب یا محل دارای گردوغبار نصب شود، IP Rating اکچویتور باید متناسب با شرایط محیط انتخاب شود.
به همین دلیل در زمان خرید باید شرایط نصب مشخص شود.
مواردی مانند:
- Indoor یا Outdoor
- رطوبت
- گردوغبار
- دمای محیط
- شرایط آبوهوایی
- احتمال تماس با مواد خورنده
باید به تأمینکننده اعلام شوند.
انتخاب درجه حفاظت مناسب میتواند روی قابلیت اطمینان عملکرد اکچویتور اثر داشته باشد.
سرعت باز و بستهشدن بال ولو برقی
سرعت عملکرد شیر یکی دیگر از مشخصات مهم است.
بعضی خطوط نیاز دارند شیر در مدت مشخصی باز یا بسته شود. در برخی سیستمها نیز سرعت بالاتر یا پایینتر میتواند بر عملکرد فرایند اثر بگذارد.
بنابراین در استعلام بهتر است مشخص شود:
Opening Time
و
Closing Time
چه مقدار مورد نیاز است.
همچنین باید بررسی شود که سرعت خروجی اکچویتور با طراحی شیر و شرایط عملیاتی سازگار باشد.
بال ولو فولادی برقی و سایز شیر
سایز شیر باید براساس شرایط جریان انتخاب شود.
اطلاعات مورد نیاز شامل:
- DN / NPS
- سایز لوله
- دبی
- فشار کاری
- فشار طراحی
- دمای کاری
- نوع سیال
- سرعت جریان
- افت فشار مجاز
- Full Bore یا Reduced Bore
است.
در پروژههای فرایندی، انتخاب سایز صرفاً براساس سایز لوله ممکن است کافی نباشد.
به همین دلیل بهتر است شرایط واقعی جریان در اختیار تأمینکننده قرار گیرد.
نصب بال ولو فولادی برقی
نصب شیر باید با توجه به نوع اتصال و شرایط محیطی انجام شود.
لولهها باید بهدرستی همراستا باشند و نباید تنش مکانیکی اضافی به بدنه شیر منتقل شود.
در هنگام نصب باید فضای کافی برای عملکرد اکچویتور و دسترسی به اجزای کنترلی وجود داشته باشد.
اگر اکچویتور در فضای باز نصب میشود، حفاظت در برابر شرایط محیطی نیز باید در نظر گرفته شود.
همچنین کابلکشی و اتصال برق باید مطابق مشخصات فنی اکچویتور و الزامات ایمنی پروژه انجام شود.
تعمیر و نگهداری بال ولو برقی
در این محصول باید شیر و اکچویتور بهعنوان دو مجموعه مرتبط اما مجزا بررسی شوند.
برای قسمت شیر، مواردی مانند Seat، Ball، Stem و آببندیها باید بررسی شوند.
برای اکچویتور نیز مواردی مانند:
- عملکرد موتور
- Limit Switch
- Gear Mechanism
- Cable Connection
- Feedback
- وضعیت آببندی محفظه
میتوانند در برنامه نگهداری قرار گیرند.
در پروژههایی که توقف خط هزینه زیادی دارد، تأمین قطعات یدکی و امکان سرویس اکچویتور باید پیش از خرید بررسی شود.
تست بال ولو فولادی برقی کلاس ۱۵۰
تست شیر و تست اکچویتور دو موضوع مرتبط اما جداگانه هستند.
برای شیر ممکن است تستهایی مانند:
- Shell Test
- Seat Test
انجام شود.
برای اکچویتور نیز ممکن است تست عملکرد، کنترل فرمان، Limit Switch و Feedback بررسی شود.
اگر پروژه نیاز به کنترل متریال داشته باشد، دریافت Material Test Certificate (MTC) برای بدنه اهمیت دارد.
در زمان استعلام باید مشخص شود چه مدارک و تستهایی در زمان تحویل محصول مورد نیاز هستند.
استانداردهای مورد توجه در خرید بال ولو برقی
بسته به طراحی شیر، استانداردهایی مانند API 608 و ASME B16.34 ممکن است در مشخصات فنی مطرح شوند.
برای اتصالات نیز استاندارد مربوط به End Connection باید بررسی شود.
در مورد اکچویتور، استانداردها و الزامات الکتریکی و حفاظتی پروژه نیز باید مورد توجه قرار گیرند.
اگر محصول برای صنایع نفت، گاز یا پتروشیمی خریداری میشود، الزامات کارفرما و مشخصات فنی پروژه نیز باید در کنار استانداردهای عمومی بررسی شوند.
مدارک فنی مورد نیاز
برای خرید حرفهای بال ولو فولادی برقی کلاس ۱۵۰، بهتر است مدارک فنی شیر و اکچویتور دریافت شوند.
مدارک مورد نیاز میتوانند شامل موارد زیر باشند:
- Valve Datasheet
- Actuator Datasheet
- GA Drawing
- Dimensional Drawing
- Material Certificate
- Test Certificate
- Pressure-Temperature Rating
- Torque Chart
- Wiring Diagram
- Control Diagram
- IP Rating
- Installation Manual
- Maintenance Manual
- Spare Parts List
در پروژههای اتوماسیون، Wiring Diagram و مشخصات سیگنالهای کنترلی اهمیت ویژهای دارند.
استعلام خرید بال ولو فولادی برقی کلاس ۱۵۰
برای دریافت پیشنهاد فنی دقیق، بهتر است مشخصات شیر و اکچویتور همزمان در Technical Inquiry اعلام شوند.
| مشخصه | اطلاعات مورد نیاز |
|---|---|
| نوع شیر | Electric Actuated Ball Valve |
| جنس بدنه | Carbon Steel |
| کلاس فشاری | Class 150 |
| سایز | DN / NPS |
| نوع اتصال | Flanged / Wafer / Threaded / Welded |
| گرید بدنه | ASTM A216 WCB یا گرید مورد نیاز |
| نوع Bore | Full Bore / Reduced Bore |
| جنس Seat | مطابق شرایط سرویس |
| جنس Ball | مطابق مشخصات فنی |
| فشار کاری | Operating Pressure |
| دمای کاری | Operating Temperature |
| سیال | Fluid |
| نوع عملکرد | Electric Actuated |
| ولتاژ | Voltage |
| فاز | Phase |
| فرکانس | Frequency |
| Torque | مورد نیاز شیر |
| زمان عملکرد | Opening / Closing Time |
| کنترل | Local / Remote |
| Feedback | مورد نیاز پروژه |
| درجه حفاظت | IP Rating |
| استاندارد طراحی | مطابق پروژه |
| مدارک | MTC / Test Certificate / Datasheet |
کاملبودن این اطلاعات باعث میشود تأمینکننده بتواند شیر و اکچویتور را متناسب با شرایط واقعی انتخاب کند.
نکات مهم در خرید بال ولو فولادی برقی
هنگام خرید این محصول، نباید فقط به سایز، Class 150 و توان موتور توجه کرد.
ابتدا باید مشخصات خود شیر شامل Carbon Steel Body، Grade، Ball، Seat، Bore و End Connection تعیین شود.
سپس باید Torque مورد نیاز شیر مشخص شده و Electric Actuator براساس آن انتخاب شود.
ولتاژ، فاز، فرکانس، درجه حفاظت، زمان باز و بستهشدن، نوع فرمان و Feedback نیز باید با سیستم کنترل پروژه هماهنگ باشند.
همچنین Pressure-Temperature Rating باید با فشار و دمای واقعی خط تطابق داشته باشد.
در پروژههای حساس، دریافت Datasheet، Torque Chart، Wiring Diagram، MTC و Test Certificate پیش از تأیید نهایی سفارش اهمیت زیادی دارد.
بال ولو فولادی برقی کلاس ۱۵۰ زمانی انتخاب مناسبی برای یک سیستم صنعتی خواهد بود که مشخصات شیر و اکچویتور بهصورت یک مجموعه هماهنگ بررسی شوند. گرید فولاد کربنی، فشار و دما، نوع سیال، سایز، نوع اتصال، Full Bore یا Reduced Bore، جنس Seat، Torque، ولتاژ، نوع کنترل و شرایط محیطی نصب همگی باید در زمان خرید مشخص باشند تا محصول نهایی با نیاز واقعی خط و سیستم اتوماسیون سازگار باشد.
دیدگاهتان را بنویسید
