بال ولو فولادی فول بور کلاس ۱۵۰ یکی از انواع شیرهای توپی صنعتی است که مسیر عبور داخلی آن بهگونهای طراحی شده که قطر عبوری شیر تا حد امکان به قطر اسمی مسیر خط نزدیک باشد. این ویژگی باعث میشود Full Bore Ball Valve در بسیاری از خطوطی که کاهش افت فشار، عبور مناسب سیال و امکان استفاده از تجهیزات عبوری داخل خط اهمیت دارد، مورد توجه قرار بگیرد.
در این نوع شیر، بدنه از Carbon Steel یا فولاد کربنی ساخته میشود و عضو اصلی قطع و وصل جریان، یک Ball دارای مجرای عبوری است. با چرخش Ball، مسیر سیال باز یا بسته میشود. مدل فول بور میتواند با مکانیزم دستی یا همراه با اکچویتور پنوماتیک و برقی تولید شود و نوع اتصال آن نیز بسته به طراحی میتواند فلنجی، جوشی یا سایر End Connectionهای موردنیاز پروژه باشد.
کلاس Class 150 نیز به Pressure Class شیر مربوط است و نباید آن را یک فشار ثابت و مستقل از دما و جنس بدنه در نظر گرفت. فشار مجاز شیر باید از جدول Pressure-Temperature Rating مربوط به گرید متریال و استاندارد سازنده بررسی شود.
در زمان خرید بال ولو فولادی فول بور کلاس ۱۵۰، مواردی مانند سایز، گرید Carbon Steel، نوع اتصال، Seat Material، Ball، Stem، فشار و دمای کاری، استاندارد طراحی و شرایط سیال باید در کنار Full Bore بودن شیر بررسی شوند.
بال ولو فولادی فول بور کلاس ۱۵۰ چیست؟
بال ولو فولادی فول بور یا Full Bore Ball Valve نوعی شیر توپی است که در وضعیت کاملاً باز، مسیر عبور داخلی آن نسبتاً بزرگ و نزدیک به قطر مسیر اصلی خط است. در نتیجه، سیال هنگام عبور از شیر با محدودیت کمتری نسبت به برخی طراحیهای Reduced Bore مواجه میشود.
در حالت باز، سوراخ موجود در Ball با مسیر لوله همراستا قرار میگیرد. با چرخش Ball معمولاً به اندازه حدود ۹۰ درجه، سوراخ از مسیر خارج شده و شیر بسته میشود.
ویژگی اصلی این مدل، Full Bore بودن مسیر عبور است؛ بنابراین Full Bore بودن را نباید با جنس بدنه، نوع اتصال یا نحوه عملکرد اشتباه گرفت. یک بال ولو فول بور میتواند فولادی، با اتصال فلنجی یا جوشی، و همچنین دستی یا اکچویتورد باشد.
تفاوت Full Bore و Reduced Bore چیست؟
مهمترین تفاوت Full Bore و Reduced Bore در قطر مسیر عبور داخلی شیر است.
در Full Bore، مسیر عبور داخلی Ball به قطر داخلی خط نزدیکتر است. این طراحی برای سرویسهایی که افت فشار پایینتر اهمیت دارد یا نیاز به عبور تجهیزات داخل خط وجود دارد، میتواند مزیت داشته باشد.
در Reduced Bore، قطر مسیر عبور از قطر اسمی خط کمتر است. این کاهش قطر میتواند در برخی طراحیها قابل قبول یا حتی مطلوب باشد، اما باید اثر آن بر افت فشار و شرایط جریان بررسی شود.
بنابراین هنگام خرید، عبارت «بال ولو کلاس ۱۵۰» بهتنهایی مشخص نمیکند که شیر Full Bore است یا Reduced Bore. این موضوع باید بهصورت صریح در Datasheet یا Purchase Specification درج شود.

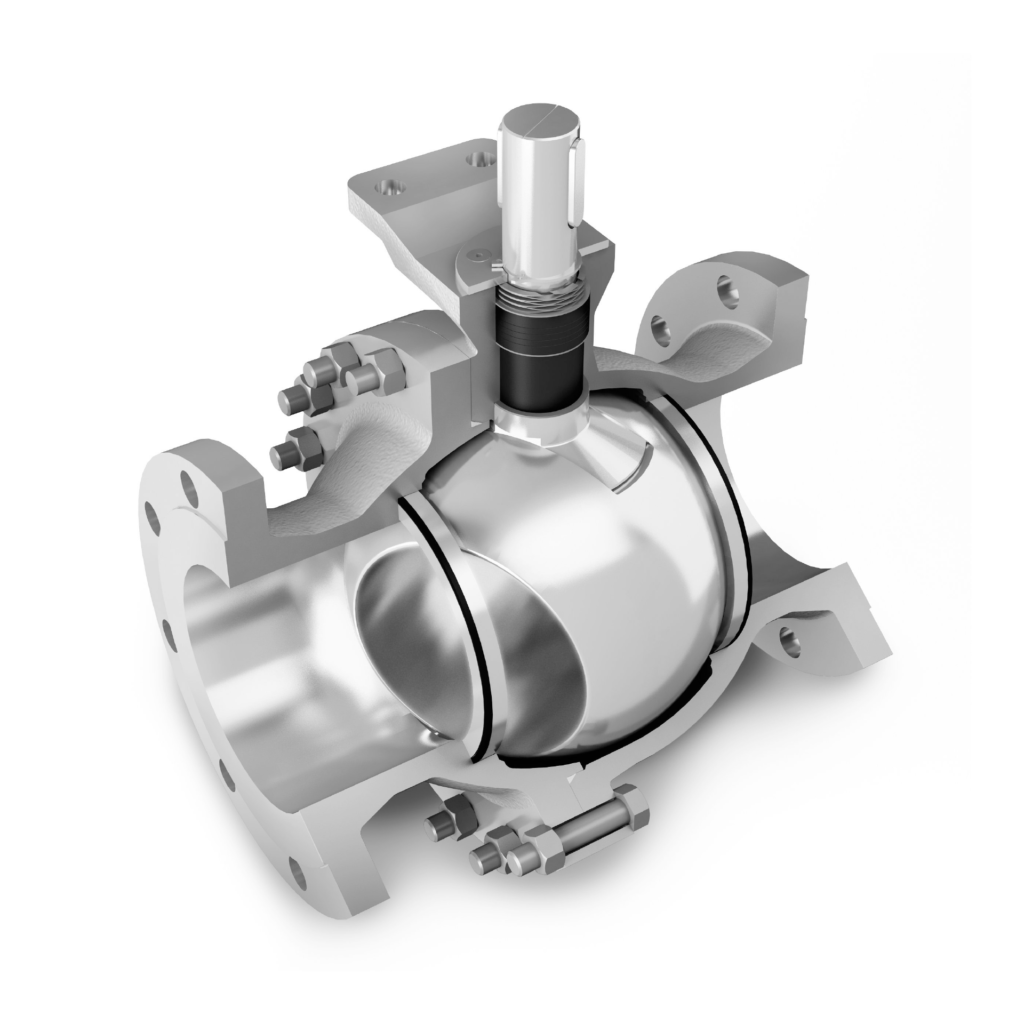

اجزای اصلی بال ولو فولادی فول بور
ساختار اصلی Full Bore Ball Valve مشابه سایر بال ولوهاست، اما طراحی داخلی Ball و مسیر عبور اهمیت ویژهای دارد.
بدنه شیر؛ Carbon Steel Valve Body
بدنه وظیفه تحمل فشار داخلی و نگهداری اجزای شیر را بر عهده دارد. در این محصول، جنس بدنه Carbon Steel یا فولاد کربنی است.
گریدهای متداولی که ممکن است در مشخصات فنی پروژه مطرح شوند شامل موارد زیر هستند:
- ASTM A216 WCB
- ASTM A216 WCC
- ASTM A352 LCB
- ASTM A352 LCC
WCB و WCC در بسیاری از کاربردهای عمومی صنعتی استفاده میشوند. LCB و LCC نیز در برخی سرویسهای دمای پایین مطرح هستند. انتخاب بین این گریدها باید بر اساس دمای طراحی، فشار، الزامات متریال و استاندارد پروژه انجام شود.
بنابراین عبارت «فولادی» بهتنهایی برای تعیین متریال کافی نیست و در خرید پروژهای بهتر است گرید دقیق بدنه مشخص شود.
توپ؛ Ball
Ball مهمترین قطعه در تعیین Full Bore بودن شیر است. در حالت باز، مجرای داخلی Ball مسیر عبور سیال را تشکیل میدهد.
در زمان خرید باید مشخص شود که طراحی داخلی Ball واقعاً Full Bore است و قطر عبوری آن مطابق Datasheet سازنده چه مقدار است.
کیفیت ماشینکاری سطح Ball نیز روی عملکرد Seat، گشتاور و آببندی تأثیر دارد.
نشیمنگاه؛ Seat
Seat وظیفه آببندی بین Ball و بدنه را بر عهده دارد. متریال آن باید با فشار، دما و نوع سیال سازگار باشد.
در برخی کاربردها از PTFE یا RPTFE استفاده میشود، اما نمیتوان یک Seat Material را برای تمام سرویسها مناسب دانست. شرایط واقعی فرآیند باید در انتخاب Seat در نظر گرفته شود.
ساقه؛ Stem
Stem حرکت مکانیکی را به Ball منتقل میکند. طراحی Stem و سیستم Packing آن در کنترل نشتی خارجی اهمیت زیادی دارد.
در مدل دستی، نیروی اپراتور از طریق Handle یا Gear Operator به Stem منتقل میشود و در مدلهای اتوماتیک، اکچویتور این نیرو را تأمین میکند.
مزیت اصلی بال ولو فول بور در خطوط صنعتی
مهمترین دلیل استفاده از Full Bore، کاهش محدودیت مسیر عبور در حالت کاملاً باز است. زمانی که قطر مسیر داخلی شیر به قطر مسیر خط نزدیک باشد، افت فشار ایجادشده توسط شیر میتواند نسبت به یک طراحی با Bore کوچکتر کمتر باشد؛ البته مقدار واقعی افت فشار باید از مشخصات و محاسبات مربوط به همان شیر تعیین شود.
Full Bore همچنین در خطوطی که نیاز به Pigging یا عبور تجهیزات تمیزکاری داخل خط دارند اهمیت بیشتری پیدا میکند. در چنین کاربردهایی باید طراحی کامل شیر، قطر داخلی، نوع Ball و مشخصات Pig با یکدیگر تطبیق داده شوند.
به همین دلیل، Full Bore بودن برای برخی خطوط انتقال و سرویسهای خاص یک مشخصه مهم در مرحله خرید است.
بال ولو فولادی فول بور برای چه کاربردهایی استفاده میشود؟
این نوع شیر در طیف متنوعی از کاربردهای صنعتی مورد استفاده قرار میگیرد، از جمله:
- خطوط انتقال آب صنعتی
- خطوط انتقال گاز با رعایت الزامات سرویس
- خطوط Utility
- خطوط فرآیندی
- سیستمهای تأسیسات صنعتی
- خطوط انتقال سیالات عمومی
- خطوطی که افت فشار اهمیت دارد
- برخی خطوط مناسب برای Pigging
- خطوط ورودی و خروجی تجهیزات
- سیستمهای انتقال سیالات در واحدهای تولیدی
با این حال، Full Bore بودن بهتنهایی نشاندهنده مناسب بودن شیر برای یک سیال خاص نیست. جنس Seat، Packing، Ball و سایر اجزای داخلی باید با شرایط سرویس سازگار باشند.
بال ولو فول بور برای On/Off یا Throttling؟
بال ولوها بهطور کلی برای On/Off Service طراحی میشوند؛ یعنی هدف اصلی آنها قطع و وصل مسیر جریان است.
Full Bore بودن نیز این کاربرد را تغییر نمیدهد. اگر شیر برای کنترل مداوم دبی یا Throttling مورد استفاده قرار گیرد، باید مشخصات طراحی آن برای این نوع سرویس بررسی شود.
قرار دادن Ball در وضعیتهای میانی بهصورت مداوم میتواند روی Seat و سایر اجزای داخلی اثر بگذارد. بنابراین اگر هدف پروژه کنترل جریان است، باید بهجای فرض مناسب بودن هر بال ولو، مشخصات فنی و شرایط فرآیندی بهصورت جداگانه بررسی شوند.
انتخاب گرید فولاد کربنی
جنس بدنه یکی از مهمترین پارامترهای خرید بال ولو فولادی فول بور کلاس ۱۵۰ است.
ASTM A216 WCB یکی از گریدهای رایج برای بدنههای ریختگی شیرهای صنعتی است. WCC نیز بسته به Specification پروژه میتواند مورد استفاده قرار گیرد.
برای شرایط دمای پایین، گریدهای LCB و LCC میتوانند مطرح باشند. انتخاب این گریدها باید مطابق حداقل دمای طراحی و الزامات متالورژیکی پروژه انجام شود.
نکته مهم این است که گریدهای مختلف Carbon Steel را نباید صرفاً بر اساس شباهت ظاهری یا موجودی بازار جایگزین یکدیگر کرد. اگر پروژه گرید مشخصی را تعیین کرده است، همان گرید باید در استعلام خرید ذکر شود.
انتخاب سایز Full Bore Ball Valve
سایز شیر معمولاً با DN یا NPS مشخص میشود. اما برای انتخاب سایز مناسب نباید تنها به قطر اسمی خط توجه کرد.
موارد زیر نیز باید بررسی شوند:
- دبی سیال
- سرعت جریان
- فشار کاری
- فشار دیفرانسیل
- افت فشار مجاز
- قطر داخلی خط
- نوع اتصال
- نوع Bore
- شرایط فرآیندی
در Full Bore، مقایسه قطر واقعی مسیر عبور اهمیت زیادی دارد. بنابراین اگر پروژه به عبور Pig یا ابزار داخلی خط نیاز دارد، بهتر است قطر عبور واقعی از Datasheet یا نقشه سازنده دریافت شود و صرفاً بر اساس عنوان Full Bore تصمیمگیری نشود.
Full Bore و Pigging
یکی از کاربردهای مهم Full Bore در برخی خطوط انتقال، امکان عبور Pipeline Pig است.
Pig وسیلهای است که برای عملیات مختلف داخل خط لوله، از جمله تمیزکاری، بازرسی یا جداسازی سیالات مورد استفاده قرار میگیرد. برای عبور موفق Pig از شیر، مسیر داخلی شیر باید با قطر و نوع Pig سازگار باشد.
به همین دلیل اگر شیر برای یک Pipeline قابل Pigging خریداری میشود، در استعلام بهتر است عبارت Pigging Service بهصورت مشخص درج شود.
همچنین باید طراحی داخلی شیر، قطر عبور و شکل Ball بررسی شود. صرفاً عبارت Full Bore همیشه به معنی سازگاری قطعی با هر نوع Pig نیست.
نوع اتصال در بال ولو فولادی فول بور
Full Bore بودن ارتباط مستقیمی با نوع اتصال شیر ندارد. این محصول میتواند با انواع End Connection تولید شود.
از جمله:
- Flanged End
- Butt Weld End
- Threaded End در برخی طراحیها
- سایر اتصالات مطابق Specification
در مدل فلنجی، Class 150، سایز فلنج، Facing و ابعاد سوراخهای پیچ باید با خط مطابقت داشته باشند.
برای مثال، اگر شیر دارای RF (Raised Face) باشد، فلنج مقابل نیز باید از نظر ابعادی و سطح تماس با آن سازگار باشد.
در مدل Butt Weld نیز ابعاد انتهای جوش باید با لوله و Schedule موردنظر هماهنگ باشد.
فلنجی یا جوشی؛ کدام مشخصات را باید بررسی کرد؟
اتصال فلنجی امکان جداسازی شیر از خط را سادهتر میکند. این ویژگی در خطوطی که احتمال تعمیر یا تعویض وجود دارد، اهمیت دارد.
در اتصال Butt Weld، شیر بهصورت دائمی به خط جوش میشود و برای جداسازی آن معمولاً عملیات بیشتری لازم است.
انتخاب بین این دو به طراحی خط، فضای نصب، الزامات تعمیراتی و Specification پروژه بستگی دارد.
در هر دو حالت، Full Bore بودن یک ویژگی داخلی شیر است و نباید آن را با نوع End Connection اشتباه گرفت.
انتخاب بال ولو فول بور دستی یا اکچویتورد
Full Bore Ball Valve میتواند بهصورت دستی یا اتوماتیک مورد استفاده قرار گیرد.
در مدل Manual Full Bore Ball Valve، اپراتور با Handle یا Handwheel شیر را باز و بسته میکند. این مدل برای نقاطی که دسترسی مناسب دارند و دفعات عملکرد محدود است، قابل استفاده است.
در مدلهای اکچویتورد، از Pneumatic Actuator یا Electric Actuator استفاده میشود. این مدلها برای سیستمهایی که به کنترل از راه دور، اتوماسیون یا عملکرد تکرارشونده نیاز دارند مطرح هستند.
انتخاب نوع عملگر باید بر اساس فرآیند واقعی و فلسفه کنترل سیستم انجام شود.
بررسی گشتاور در بال ولو فول بور
یکی از موارد مهم در انتخاب اکچویتور برای Full Bore Ball Valve، Operating Torque است.
گشتاور موردنیاز به عواملی مانند:
- سایز شیر
- فشار دیفرانسیل
- نوع Seat
- جنس Seat
- دما
- شرایط سیال
- وضعیت Ball
- فشار کاری
وابسته است.
برای اکچویتور پنوماتیک، گشتاور خروجی باید با گشتاور موردنیاز شیر در شرایط واقعی سازگار باشد. در مدل برقی نیز Torque Output و Duty Cycle باید بررسی شوند.
به همین دلیل انتخاب اکچویتور تنها بر اساس سایز شیر روش دقیقی نیست و بهتر است Torque Chart سازنده بررسی شود.
استانداردهای بال ولو فولادی فول بور کلاس ۱۵۰
بسته به نوع طراحی و کاربرد، استانداردهایی مانند API 608 و ASME B16.34 میتوانند در مشخصات فنی شیر مطرح باشند. برای برخی کاربردهای خطوط انتقال نیز API 6D ممکن است در Specification پروژه موردنیاز باشد.
در مدلهای فلنجی، استاندارد ابعادی فلنج و نوع Facing نیز باید با خط لوله هماهنگ باشد.
اگر شیر برای سرویس خاصی مانند Pigging، گاز یا خطوط انتقال طراحی شده باشد، باید تمام الزامات اضافی پروژه نیز در زمان خرید بررسی شوند.
تست و کنترل کیفیت Full Bore Ball Valve
در خرید صنعتی، تست شیر اهمیت زیادی دارد. بسته به استاندارد و Specification، مواردی مانند Shell Test و Seat Test میتوانند در برنامه تست قرار بگیرند.
برای پروژههایی که ردیابی متریال اهمیت دارد، درخواست MTC (Material Test Certificate) برای بدنه و متریالهای مشخصشده توصیه میشود.
همچنین میتوان مدارکی مانند:
- Datasheet
- GA Drawing
- Test Report
- MTC
- Certificate of Compliance
- Inspection Report
را مطابق نیاز پروژه درخواست کرد.
در صورت استفاده از اکچویتور، مدارک مربوط به Actuator نیز باید بررسی شوند.
هنگام خرید بال ولو فولادی فول بور کلاس ۱۵۰ چه مشخصاتی اعلام کنیم؟
برای یک استعلام کامل، بهتر است مشخصات محصول بهصورت شفاف درج شود:
| مشخصه | اطلاعات موردنیاز |
|---|---|
| نوع شیر | Full Bore Ball Valve |
| جنس بدنه | Carbon Steel |
| گرید بدنه | WCB / WCC / LCB / LCC طبق پروژه |
| کلاس فشاری | Class 150 |
| سایز | DN / NPS |
| نوع Bore | Full Bore |
| نوع اتصال | Flanged / Butt Weld / Threaded و… |
| Facing | RF یا طبق Specification |
| Seat Material | متناسب با سرویس |
| Ball Material | طبق طراحی سازنده |
| Stem Material | طبق Specification |
| سیال | Fluid |
| فشار کاری | Operating Pressure |
| دمای کاری | Operating Temperature |
| فشار دیفرانسیل | Differential Pressure |
| نوع عملکرد | Manual / Pneumatic / Electric |
| سرویس Pigging | در صورت نیاز |
| استاندارد طراحی | API 608 / ASME B16.34 / API 6D طبق پروژه |
| تست | Shell / Seat و سایر تستها |
| مدارک | MTC / Test Report / Datasheet و… |
در صورتی که شیر برای خط قابل Pigging خریداری میشود، بهتر است این موضوع از همان ابتدا در استعلام درج شود تا سازنده مشخصات دقیق مسیر عبور را ارائه کند.
نکات نصب بال ولو فول بور
در زمان نصب باید از ورود آلودگی، براده جوش و ذرات فلزی به داخل شیر جلوگیری شود. ذرات خارجی میتوانند به Ball و Seat آسیب وارد کنند.
در مدل فلنجی، تراز بودن فلنجهای خط و شیر اهمیت دارد. اعمال نیروی اضافی برای جبران عدم همراستایی میتواند باعث ایجاد تنش نامناسب روی بدنه و اتصال شود.
در مدل Butt Weld نیز عملیات جوشکاری باید مطابق روش جوشکاری پروژه انجام شود و از انتقال حرارت کنترلنشده به Seat و اجزای داخلی جلوگیری شود.
اگر شیر بخشی از یک خط Pigging باشد، پیش از راهاندازی باید مسیر داخلی شیر و سازگاری آن با عملیات Pigging بررسی شود.
بررسی کیفیت قبل از خرید
در زمان خرید بال ولو فولادی فول بور کلاس ۱۵۰، پیشنهاد فنی تأمینکننده باید با Specification پروژه تطبیق داده شود.
مواردی مانند گرید Carbon Steel، Class، سایز، Full Bore بودن، نوع اتصال، Seat، Ball، Stem، فشار و دمای کاری باید بررسی شوند.
در صورت نیاز به Pigging، قطر عبور داخلی واقعی نیز باید از مدارک سازنده کنترل شود.
همچنین در مدلهای اکچویتورد، مشخصات Actuator باید از نظر Torque، نوع عملکرد و شرایط کاری بررسی شود.
برای خریدهای پروژهای، تطبیق Datasheet، نقشه ابعادی، MTC و Test Report با سفارش خرید میتواند از مغایرت محصول تحویلی با مشخصات فنی جلوگیری کند.
استعلام فنی بال ولو فولادی فول بور کلاس ۱۵۰
برای استعلام میتوان مشخصات محصول را بهصورت دقیق اعلام کرد؛ برای مثال: «بال ولو فولادی فول بور کلاس ۱۵۰، بدنه Carbon Steel، گرید WCB، سایز مشخص، اتصال فلنجی RF، Seat متناسب با سیال و مناسب برای سرویس On/Off».
اگر خط نیاز به Pigging داشته باشد، باید عبارت Full Bore for Pigging Service و مشخصات مرتبط نیز در درخواست خرید درج شود تا سازنده بتواند طراحی مناسب را پیشنهاد کند.
در صورتی که نوع عملکرد دستی یا اتوماتیک مشخص باشد، باید آن نیز در استعلام ذکر شود. برای مدل پنوماتیک یا برقی، اطلاعات مربوط به Torque و Actuator نیز باید بهعنوان بخشی از مشخصات خرید بررسی شود.
در نهایت، مهمترین نکته در خرید این شیر آن است که Full Bore بودن، کلاس فشاری، متریال Carbon Steel، نوع اتصال و شرایط واقعی فرآیند همزمان بررسی شوند. این تطبیق باعث میشود شیر انتخابشده از نظر مسیر عبور، افت فشار، آببندی، تحمل فشار و قابلیت نصب با نیاز خط هماهنگ باشد.
