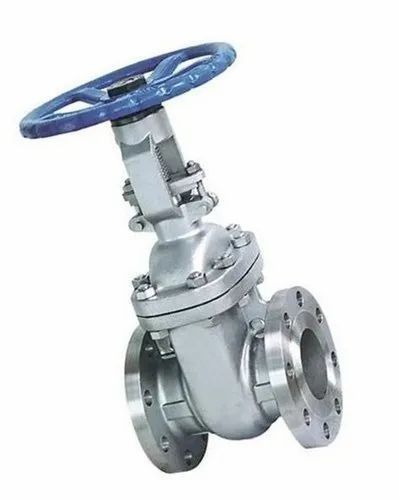

راهنمای خرید گیت ولو فولادی کلاس ۱۵۰؛ از انتخاب تا استعلام فنی

خرید گیت ولو فولادی کلاس ۱۵۰ در پروژه‌های صنعتی فقط به انتخاب یک شیر با سایز مشخص محدود نمی‌شود. برای اینکه شیر خریداری‌شده با شرایط واقعی خط و تجهیزات پایپینگ هماهنگ باشد، باید مجموعه‌ای از مشخصات شامل سایز، کلاس، متریال، نوع اتصال، فشار و دما، نوع سیال، استاندارد ساخت و الزامات تست بررسی شود.

گیت ولو یکی از تجهیزات رایج برای قطع و وصل جریان در خطوط صنعتی است و در صنایع نفت، گاز، پتروشیمی، آب صنعتی، نیروگاه‌ها و واحدهای فرآیندی کاربرد دارد. با این حال، یک مدل که برای یک خط مناسب است ممکن است برای خط دیگری با همان سایز اسمی مناسب نباشد.

در خرید این تجهیز، Class 150 را نباید معادل ۱۵۰ psi در نظر گرفت. ریتینگ فشار-دما به متریال، دمای کاری و استاندارد مربوطه وابسته است. بنابراین انتخاب صحیح باید بر اساس مشخصات مهندسی پروژه انجام شود.

اولین مرحله خرید؛ مشخص کردن شرایط خط

قبل از استعلام قیمت یا انتخاب برند و مدل، باید اطلاعات خط مشخص باشد. اگر شرایط کاری به‌درستی تعریف نشده باشد، حتی یک گیت ولو با کیفیت ساخت مناسب نیز ممکن است انتخاب درستی برای پروژه نباشد.

مهم‌ترین اطلاعات اولیه عبارت‌اند از:

• نوع سیال
• فشار طراحی
• فشار کاری
• دمای طراحی
• دمای کاری
• سایز خط
• جنس و مشخصات لوله
• نوع اتصال
• Class مورد نیاز
• شرایط محیطی
• محل نصب

برای مثال، انتخاب گیت ولو برای آب صنعتی با یک خط گاز یا هیدروکربن الزاماً یکسان نیست. نوع سیال روی انتخاب متریال بدنه، Seat، Stem، Packing و Trim تأثیر می‌گذارد.

Class 150 را چگونه در زمان خرید بررسی کنیم؟

یکی از مهم‌ترین نکات هنگام خرید گیت ولو فولادی کلاس ۱۵۰، بررسی صحیح مفهوم Class است.

Class یک رده فشار-دما است و فشار مجاز شیر در تمام دماها ثابت نیست. بنابراین برای انتخاب باید جدول Pressure-Temperature Rating مربوط به متریال و استاندارد شیر بررسی شود.

به‌عنوان نمونه، اگر بدنه از فولاد کربنی ساخته شده باشد، ریتینگ آن باید بر اساس متریال واقعی، دمای طراحی و استاندارد محصول بررسی شود.

پس در استعلام بهتر است فقط عبارت «Gate Valve Class 150» درج نشود و شرایط کاری نیز در کنار آن ارائه شود.

انتخاب سایز گیت ولو

سایز یکی از اولین مشخصات قابل بررسی در خرید شیر است. سایز معمولاً با NPS یا DN مشخص می‌شود و باید با سایز و طراحی خط هماهنگ باشد.

اما انتخاب سایز شیر صرفاً بر اساس قطر لوله انجام نمی‌شود. مواردی مانند طراحی خط، نوع اتصال و استاندارد فلنج نیز باید بررسی شوند.

در زمان استعلام بهتر است مشخص شود:

• NPS یا DN شیر
• سایز لوله
• Schedule لوله در صورت نیاز
• نوع اتصال
• استاندارد فلنج
• Class فلنج
• نوع Face

برای گیت ولوهای فلنجی، هماهنگی سایز شیر با فلنج‌های دو طرف اهمیت زیادی دارد.

انتخاب متریال بدنه

یکی از اصلی‌ترین بخش‌های خرید گیت ولو، انتخاب متریال Body است. برای گیت ولوهای فولادی کلاس ۱۵۰، بسته به کاربرد می‌توان از فولاد کربنی، استنلس استیل یا برخی فولادهای آلیاژی استفاده کرد.

در بسیاری از شیرهای فولادی ریختگی، فولاد کربنی مانند ASTM A216 WCB یکی از متریال‌های رایج است.

اما استفاده از WCB برای همه سرویس‌ها مناسب نیست. نوع سیال، خوردگی، دما و الزامات پروژه باید بررسی شود.

در سرویس‌هایی که مقاومت به خوردگی اهمیت بیشتری دارد، ممکن است متریال‌های استنلس مانند CF8 یا CF8M مورد توجه قرار گیرند. در شرایط دمایی یا فرآیندی خاص نیز ممکن است فولادهای آلیاژی مورد استفاده قرار گیرند.

بنابراین در زمان خرید باید Material Specification دقیقاً مشخص شود.

اهمیت Trim و Seat در خرید

گاهی در استعلام‌ها تمرکز زیادی روی متریال بدنه وجود دارد، اما Trim و Seat نیز اهمیت زیادی دارند.

اجزایی مانند Gate، Stem و Seat مستقیماً با عملکرد و آب‌بندی شیر ارتباط دارند. انتخاب این قسمت‌ها باید بر اساس سیال، دما، فشار و شرایط کاری انجام شود.

در زمان استعلام بهتر است اطلاعات مربوط به موارد زیر درخواست شود:

• Body Material
• Gate Material
• Stem Material
• Seat Material
• Trim Specification
• Packing Material

این اطلاعات به‌خصوص در پروژه‌های صنعتی و سرویس‌های حساس اهمیت بیشتری پیدا می‌کنند.

انتخاب نوع گیت ولو

گیت ولوهای فولادی کلاس ۱۵۰ می‌توانند با طراحی‌های مختلف تولید شوند. یکی از موارد مهم، نوع Stem است.

Rising Stem

در طراحی Rising Stem، حرکت Stem هنگام باز و بسته کردن شیر قابل مشاهده است. این طراحی می‌تواند در شرایطی که وضعیت شیر باید از روی موقعیت Stem قابل تشخیص باشد، کاربرد مناسبی داشته باشد.

Non-Rising Stem

در طراحی Non-Rising Stem، Stem در محدوده مشخصی حرکت می‌کند بدون اینکه مانند نوع Rising Stem به‌صورت بیرونی بالا بیاید. این طراحی در برخی فضاهای محدود مورد استفاده قرار می‌گیرد.

انتخاب بین این دو باید با توجه به فضای نصب، طراحی شیر و مشخصات پروژه انجام شود.

نوع Gate و Seat را بررسی کنید

Gate نیز می‌تواند بر اساس طراحی شیر متفاوت باشد. یکی از طراحی‌های رایج، Wedge Gate است که در بسیاری از گیت ولوهای صنعتی مورد استفاده قرار می‌گیرد.

در کنار نوع Gate، طراحی Seat نیز اهمیت دارد. نوع آب‌بندی باید با شرایط سیال و دمای کاری هماهنگ باشد.

در زمان خرید بهتر است به‌جای درخواست یک گیت ولو عمومی، مشخصات فنی کامل شیر از تأمین‌کننده دریافت شود.

نوع اتصال؛ فلنجی یا گزینه دیگر؟

گیت ولوهای صنعتی کلاس ۱۵۰ در مدل‌های مختلفی عرضه می‌شوند، اما در بسیاری از پروژه‌های پایپینگ، نوع فلنجی کاربرد گسترده‌ای دارد.

در شیر فلنجی، فقط انتخاب سایز کافی نیست. باید موارد زیر نیز بررسی شوند:

• استاندارد فلنج
• Class فلنج
• نوع Face
• تعداد سوراخ‌ها
• قطر سوراخ‌ها
• ابعاد فلنج
• Face-to-Face شیر
• نوع گسکت
• مشخصات پیچ و مهره

استاندارد ASME B16.5 در محدوده کاربرد خود برای مشخصات فلنج‌ها و اتصالات فلنجی اهمیت دارد و باید با مشخصات پروژه هماهنگ شود.

استانداردهای مهم در استعلام

هنگام خرید گیت ولو فولادی کلاس ۱۵۰، بهتر است استانداردهای مورد نیاز در درخواست فنی به‌صورت مشخص درج شوند.

برخی استانداردهای مهم عبارت‌اند از:

ASME B16.34: برای الزامات مرتبط با شیرها و Pressure-Temperature Rating.

ASME B16.10: برای ابعاد Face-to-Face و End-to-End برخی شیرها.

ASME B16.5: برای فلنج‌ها و اتصالات فلنجی در محدوده استاندارد.

API 600: برای برخی گیت ولوهای فولادی، در صورتی که طراحی و مشخصات پروژه با الزامات این استاندارد منطبق باشد.

نباید فقط نام استاندارد را در استعلام درج کرد و فرض کرد که تمام الزامات محصول به‌صورت خودکار پوشش داده شده‌اند. باید مشخص شود هر استاندارد برای کدام بخش از تجهیز مورد نیاز است.

مدارکی که هنگام خرید باید درخواست شوند

در پروژه‌های صنعتی، خرید شیر فقط دریافت خود تجهیز نیست. مدارک فنی نیز ممکن است بخشی از الزامات خرید باشند.

بسته به سطح کنترل پروژه، ممکن است مدارکی مانند موارد زیر مورد نیاز باشند:

• Datasheet
• Technical Specification
• Material Certificate
• Test Certificate
• Pressure Test Report
• Inspection Report
• Dimensional Drawing
• Installation Manual
• Certificate of Conformity

نوع و سطح مدارک مورد نیاز باید از Specification پروژه مشخص شود.

تست گیت ولو را در زمان خرید بررسی کنید

گیت ولو باید پیش از تحویل یا طبق برنامه بازرسی پروژه تحت تست‌های تعیین‌شده قرار گیرد. نوع تست‌ها به استاندارد و مشخصات فنی شیر بستگی دارد.

از جمله موضوعاتی که ممکن است در برنامه تست بررسی شوند:

• تست بدنه
• تست Seat
• بررسی نشتی
• عملکرد باز و بسته شدن
• کنترل ابعادی
• کنترل متریال

در زمان سفارش بهتر است الزامات تست از ابتدا مشخص باشند تا اختلافی بین درخواست خریدار و تجهیز تحویلی ایجاد نشود.

کنترل Nameplate قبل از تحویل

یکی از ساده‌ترین روش‌های کنترل اولیه شیر، بررسی Nameplate است.

اطلاعات روی پلاک باید با سفارش و مدارک فنی تطابق داشته باشد. بسته به سازنده و مدل، اطلاعاتی مانند موارد زیر ممکن است روی پلاک درج شوند:

• نام یا علامت سازنده
• سایز
• Class
• متریال
• استاندارد
• شماره مدل
• فشار یا ریتینگ مرتبط
• شماره سریال

اگر اطلاعات Nameplate با سفارش مطابقت نداشته باشد، بهتر است تجهیز پیش از نصب از نظر فنی بررسی شود.

بررسی Face-to-Face قبل از سفارش

یکی از نکات مهمی که در خرید شیر گاهی نادیده گرفته می‌شود، طول Face-to-Face است.

اگر گیت ولو قرار است جایگزین شیر قبلی شود، باید ابعاد شیر جدید با فضای موجود هماهنگ باشد. تفاوت در Face-to-Face می‌تواند باعث شود طول خط، موقعیت فلنج یا نیاز به اصلاح لوله‌کشی تغییر کند.

استاندارد ASME B16.10 برای ابعاد Face-to-Face و End-to-End شیرها در موارد مرتبط استفاده می‌شود.

بنابراین در سفارش‌های جایگزینی، بهتر است Drawing یا ابعاد دقیق تجهیز پیش از خرید بررسی شود.

چگونه یک استعلام فنی کامل بنویسیم؟

یک استعلام مناسب باید به اندازه‌ای اطلاعات داشته باشد که تأمین‌کننده بتواند تجهیز را بدون ابهام شناسایی کند.

برای مثال، اطلاعات استعلام می‌تواند شامل موارد زیر باشد:

نوع تجهیز: Gate Valve
بدنه: فولادی
Class: 150
سایز: مشخص شود
اتصال: مشخص شود
سیال: مشخص شود
فشار طراحی: مشخص شود
دمای طراحی: مشخص شود
Body Material: مشخص شود
Trim: مشخص شود
Seat: مشخص شود
Stem: Rising یا Non-Rising
استاندارد طراحی: مشخص شود
استاندارد تست: مشخص شود
مدارک مورد نیاز: مشخص شود

این روش باعث می‌شود پیشنهادهای فنی مختلف قابلیت مقایسه بیشتری داشته باشند.

اشتباهات رایج هنگام خرید گیت ولو کلاس ۱۵۰

انتخاب فقط بر اساس سایز

یک شیر هم‌سایز لزوماً برای هر خط مناسب نیست. Class، متریال، اتصال و شرایط کاری باید هم‌زمان بررسی شوند.

در نظر گرفتن Class 150 به‌عنوان ۱۵۰ psi

این برداشت دقیق نیست. فشار مجاز باید بر اساس Pressure-Temperature Rating بررسی شود.

بی‌توجهی به متریال

انتخاب WCB، استنلس یا آلیاژهای دیگر باید بر اساس شرایط سرویس انجام شود.

مشخص نکردن نوع اتصال

فلنجی بودن شیر به‌تنهایی کافی نیست و Class و استاندارد فلنج نیز باید مشخص شوند.

نادیده گرفتن Face-to-Face

در پروژه‌های تعمیراتی و جایگزینی، این مورد می‌تواند باعث مشکل در نصب شود.

مشخص نکردن مدارک مورد نیاز

اگر مدارک فنی، گواهی متریال یا گزارش تست از ابتدا در سفارش تعیین نشوند، ممکن است دریافت آن‌ها در مرحله تحویل با مشکل مواجه شود.

خرید گیت ولو کلاس ۱۵۰ برای پروژه‌های نفت، گاز و پتروشیمی

در پروژه‌های نفت، گاز و پتروشیمی، فرآیند خرید معمولاً بر اساس Specification و Piping Class پروژه انجام می‌شود.

در این شرایط، انتخاب شیر باید با مواردی مانند Line List، Valve Datasheet، Piping Material Specification و استانداردهای پروژه هماهنگ باشد.

برای سرویس‌های هیدروکربنی، انتخاب متریال، نوع Seat، Packing، Trim و الزامات تست اهمیت بیشتری پیدا می‌کند. بنابراین ارائه فقط سایز و Class برای یک استعلام کامل کافی نیست.

چک‌لیست نهایی قبل از ثبت سفارش

قبل از تأیید سفارش گیت ولو فولادی کلاس ۱۵۰، موارد زیر را بررسی کنید:

• سایز دقیق مشخص شده است؟
• Class صحیح انتخاب شده است؟
• فشار و دمای طراحی مشخص است؟
• نوع سیال مشخص شده است؟
• متریال Body تأیید شده است؟
• Trim و Seat مشخص شده‌اند؟
• نوع Stem مشخص است؟
• نوع اتصال و Face مشخص است؟
• استانداردهای طراحی و تست مشخص شده‌اند؟
• Face-to-Face با محل نصب هماهنگ است؟
• مدارک مورد نیاز تعیین شده‌اند؟
• اطلاعات Nameplate مشخص شده است؟
• تست‌های مورد نیاز پروژه تعیین شده‌اند؟
• Drawing یا Datasheet قبل از خرید بررسی شده است؟

سوالات متداول درباره خرید گیت ولو فولادی کلاس ۱۵۰

برای خرید گیت ولو کلاس ۱۵۰ چه اطلاعاتی لازم است؟

حداقل باید سایز، Class، نوع سیال، فشار و دمای طراحی، متریال، نوع اتصال و استانداردهای مورد نیاز مشخص شوند.

آیا فقط گفتن «گیت ولو فولادی کلاس ۱۵۰» برای استعلام کافی است؟

خیر. این عبارت مشخصات کاملی برای انتخاب تجهیز ارائه نمی‌دهد و باید شرایط کاری و جزئیات فنی نیز مشخص شوند.

متریال WCB برای تمام گیت ولوهای کلاس ۱۵۰ مناسب است؟

خیر. WCB یکی از متریال‌های رایج فولاد کربنی است، اما انتخاب آن باید بر اساس سیال، فشار، دما و الزامات پروژه انجام شود.

آیا گیت ولو کلاس ۱۵۰ برای خطوط نفت و گاز قابل استفاده است؟

بله، در صورتی که Pressure-Temperature Rating، متریال، طراحی شیر و سایر الزامات پروژه با شرایط خط مطابقت داشته باشند.

در زمان خرید به فلنج چه نکاتی توجه کنیم؟

سایز، Class، استاندارد، نوع Face، الگوی سوراخ‌ها، گسکت، پیچ و ابعاد اتصال باید با شیر و خط هماهنگ باشند.

آیا Datasheet در خرید گیت ولو ضروری است؟

برای پروژه‌های صنعتی، Datasheet یکی از مدارک مهم برای مشخص کردن مشخصات تجهیز و جلوگیری از ابهام در سفارش است.

آیا قبل از خرید باید Face-to-Face بررسی شود؟

اگر شیر در یک خط موجود نصب یا جایگزین می‌شود، بررسی Face-to-Face بسیار مهم است تا تجهیز جدید با فضای نصب و موقعیت فلنج‌ها هماهنگ باشد.

برای استعلام دقیق گیت ولو چه چیزی از تأمین‌کننده بخواهیم؟

بهتر است علاوه بر مشخصات فنی، Datasheet، Drawing، اطلاعات متریال، گزارش تست و سایر مدارک مورد نیاز پروژه نیز در پیشنهاد فنی ارائه شوند.
