بال ولو فولادی ترونیون کلاس ۱۵۰ یکی از انواع مهم شیرهای توپی مورد استفاده در خطوط انتقال و فرایندهای صنعتی است. ساختار این شیر با بال ولو فلوتینگ تفاوت دارد و در آن توپ یا Ball توسط یک سیستم تکیهگاهی در قسمت پایین و در برخی طراحیها در قسمت بالا نیز پشتیبانی میشود. این ساختار باعث میشود نیروهای واردشده به بال و گشتاور مورد نیاز برای چرخاندن آن بهتر مدیریت شوند.
در پروژههایی که انتخاب شیر بر اساس فشار، دما، سایز، نوع سیال و شرایط بهرهبرداری انجام میشود، بال ولو فولادی ترونیون میتواند برای کاربردهای مختلفی مورد بررسی قرار گیرد. استفاده از بدنه فولادی کربنی نیز امکان بهرهگیری از شیر را در طیف گستردهای از سرویسهای صنعتی فراهم میکند.
البته عبارت Class 150 بهتنهایی برای انتخاب شیر کافی نیست. کلاس فشاری باید همراه با جنس بدنه، گرید فولاد، دمای طراحی و جدول Pressure-Temperature Rating بررسی شود. به همین دلیل هنگام خرید بال ولو فولادی ترونیون کلاس ۱۵۰، بررسی دیتاشیت و مشخصات واقعی خط اهمیت زیادی دارد.
بال ولو فولادی ترونیون کلاس ۱۵۰ چیست؟
Trunnion Mounted Ball Valve نوعی شیر توپی است که Ball داخل بدنه بهصورت مهارشده و تکیهدار نصب میشود. در این ساختار، بخش پایینی بال روی یک تکیهگاه یا Trunnion قرار میگیرد و در طراحیهای مختلف ممکن است از تکیهگاه بالایی نیز استفاده شود.
در بال ولو فلوتینگ، فشار سیال باعث میشود بال به سمت سیت پاییندست حرکت کند و نیروی آببندی ایجاد شود. اما در مدل ترونیون، Ball در جای خود پشتیبانی میشود و نیروهای واردشده به آن از طریق سیستم تکیهگاهی مدیریت میشوند.
یکی از نتایج مهم این طراحی، کاهش نیروی مورد نیاز برای چرخاندن Ball در بسیاری از شرایط کاری است. این موضوع در شیرهایی که نیاز به عملکرد اکچویتوری دارند اهمیت بیشتری پیدا میکند.
بدنه بال ولو مورد بحث در این سری از مقالات از فولاد کربنی (Carbon Steel) در نظر گرفته میشود و گرید دقیق آن باید بر اساس شرایط سرویس و استاندارد ساخت مشخص شود.
کلاس ۱۵۰ در بال ولو ترونیون چه مفهومی دارد؟
Class 150 یک رده فشاری استاندارد برای تجهیزات و اتصالات صنعتی است، اما نباید آن را معادل یک فشار ثابت برای همه شرایط کاری در نظر گرفت.
ظرفیت فشار مجاز شیر به موارد مختلفی وابسته است، از جمله:
- جنس بدنه
- گرید فولاد
- دمای کاری
- طراحی شیر
- سایز
- استاندارد ساخت
- متریال اجزای داخلی
- نوع سیت
به همین دلیل، در زمان خرید بال ولو فولادی ترونیون کلاس ۱۵۰ باید جدول فشار و دما یا Pressure-Temperature Rating محصول بررسی شود.
برای نمونه، یک شیر فولادی ممکن است در دمای محیط و دمای بالاتر، ریتینگ فشار متفاوتی داشته باشد. بنابراین اگر شیر برای خط فرایندی با دمای بالا انتخاب میشود، صرفاً توجه به Class 150 کافی نیست.

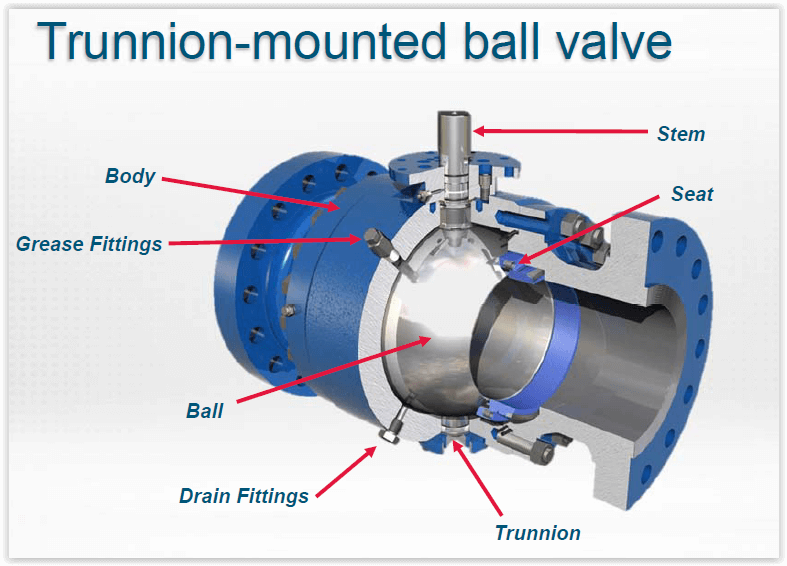

ساختار بال ولو فولادی ترونیون
ساختار داخلی بال ولو ترونیون نسبت به مدل فلوتینگ پیچیدهتر است و اجزای بیشتری برای پشتیبانی و کنترل Ball دارد.
بدنه شیر (Valve Body)
بدنه وظیفه نگهداری اجزای داخلی و تحمل فشار سیال را بر عهده دارد. در این سری، جنس بدنه فولاد کربنی است و گرید آن باید در مدارک فنی محصول مشخص شود.
یکی از گریدهای متداول برای بدنه شیرهای فولادی ریختگی، ASTM A216 WCB است. گریدهایی مانند WCC نیز بسته به طراحی و الزامات سازنده مورد استفاده قرار میگیرند.
برای برخی سرویسهای دمای پایین، گریدهای خاص مانند LCB و LCC میتوانند مطرح باشند. انتخاب گرید باید بر اساس دمای طراحی و الزامات پروژه انجام شود.
بال یا توپی (Ball)
Ball عضو اصلی قطع و وصل جریان است. در حالت باز، مسیر عبور Ball با مسیر جریان همراستا شده و در حالت بسته، سطح توپی مسیر عبور را مسدود میکند.
در بال ولو ترونیون، Ball توسط سیستم تکیهگاهی مهار میشود. کیفیت سطح Ball، دقت ماشینکاری و هماهنگی آن با Seat در عملکرد آببندی اهمیت زیادی دارد.
ترونیون (Trunnion)
Trunnion را میتوان یکی از مهمترین تفاوتهای این مدل با Floating Ball Valve دانست.
این بخش به Ball کمک میکند در موقعیت مشخص خود قرار بگیرد و نیروهای واردشده به آن بهتر منتقل شوند. در نتیجه، در طراحیهای مناسب، میزان گشتاور مورد نیاز برای عملکرد شیر مدیریت میشود.
البته ساختار دقیق Trunnion در مدلهای مختلف ممکن است متفاوت باشد و باید بر اساس نقشه مقطعی و کاتالوگ سازنده بررسی شود.
سیت (Seat)
Seat وظیفه آببندی بین Ball و بدنه یا مسیر عبور سیال را بر عهده دارد. نوع Seat باید با فشار، دما و ماهیت سیال هماهنگ باشد.
در برخی طراحیها از سیتهای نرم مانند PTFE یا RPTFE استفاده میشود، اما برای هر سرویس نمیتوان یک جنس ثابت را مناسب دانست.
در زمان خرید، جنس Seat باید در Datasheet محصول بهصورت مشخص درج شود.
استم (Stem)
Stem حرکت چرخشی را به Ball منتقل میکند. در شیرهای ترونیون، طراحی Stem و ارتباط آن با Ball اهمیت ویژهای دارد، زیرا عملکرد صحیح شیر به انتقال مناسب گشتاور وابسته است.
آببندی Stem نیز باید بهگونهای باشد که از نشت سیال به محیط جلوگیری کند.
تفاوت بال ولو ترونیون و فلوتینگ
مقایسه Trunnion Mounted Ball Valve با Floating Ball Valve یکی از مهمترین موارد هنگام انتخاب شیر توپی است.
در مدل فلوتینگ، Ball بهصورت شناور در بدنه قرار دارد و فشار سیال آن را به سمت سیت پاییندست میراند. در مدل ترونیون، Ball به وسیله تکیهگاه مهار شده است.
این تفاوت روی چند ویژگی اثر میگذارد:
| ویژگی | فلوتینگ | ترونیون |
|---|---|---|
| نحوه قرارگیری Ball | شناور | تکیهدار |
| وجود Trunnion | ندارد | دارد |
| ساختار داخلی | سادهتر | پیچیدهتر |
| مدیریت نیرو روی Ball | وابسته به فشار سیال و Seat | با کمک سیستم تکیهگاهی |
| کاربرد اکچویتور | بسته به سایز و گشتاور | مناسب برای طراحیهای نیازمند مدیریت گشتاور |
| انتخاب برای سایز و سرویس | وابسته به پروژه | وابسته به پروژه |
این جدول به معنی مناسببودن قطعی یک مدل برای تمام پروژهها نیست. انتخاب باید بر اساس شرایط واقعی خط انجام شود.
مزیت طراحی ترونیون در بال ولو فولادی
یکی از ویژگیهای مهم طراحی ترونیون، پشتیبانی Ball در برابر نیروهای واردشده است. زمانی که فشار سیال به Ball وارد میشود، این نیرو میتواند باعث افزایش بار روی اجزای شیر شود.
در ساختار ترونیون، این نیروها از طریق تکیهگاههای طراحیشده مدیریت میشوند. همین موضوع میتواند در انتخاب شیر برای برخی کاربردهای صنعتی اهمیت داشته باشد.
از طرف دیگر، کاهش گشتاور مورد نیاز در برخی شرایط باعث میشود استفاده از Pneumatic Actuator یا Electric Actuator با طراحی مناسب سادهتر شود.
البته مقدار گشتاور واقعی به فشار، سایز، نوع Seat، شرایط سیال، طراحی شیر و عوامل دیگر وابسته است و نباید بدون محاسبه از یک عدد ثابت استفاده کرد.
گرید فولاد در بال ولو ترونیون کلاس ۱۵۰
در خرید بال ولو فولادی، عبارت «فولادی» بهتنهایی برای شناسایی متریال کافی نیست. گرید فولاد باید در مشخصات فنی مشخص شود.
برای بدنههای فولادی ریختگی، گریدهایی مانند موارد زیر ممکن است در پروژهها دیده شوند:
- ASTM A216 WCB
- ASTM A216 WCC
- ASTM A352 LCB
- ASTM A352 LCC
WCB و WCC در گروه فولادهای کربنی ریختگی مورد استفاده برای کاربردهای مشخص قرار میگیرند و LCB و LCC برای شرایط دمای پایین مطرح میشوند.
انتخاب گرید باید با توجه به دمای طراحی، فشار، الزامات استاندارد و شرایط سرویس انجام شود. نمیتوان صرفاً براساس نام گرید، یک متریال را برای همه خطوط مناسب دانست.
برای پروژههای حساس نیز دریافت Material Certificate اهمیت زیادی دارد تا مشخصات متریال محصول قابل بررسی و ردیابی باشد.
اتصال بال ولو فولادی ترونیون کلاس ۱۵۰
بال ولو ترونیون کلاس ۱۵۰ میتواند با انواع مختلف اتصال طراحی شود. نوع اتصال باید بر اساس طراحی خط لوله و مشخصات پروژه انتخاب شود.
در مدل فلنجی، مواردی مانند:
- NPS یا DN
- Class
- استاندارد فلنج
- نوع Face
- ابعاد Face to Face
- سوراخکاری فلنج
- نوع گسکت
باید بررسی شوند.
در صورتی که شیر برای خطی با فلنج موجود خریداری میشود، مشخصات فلنجهای دو طرف خط باید قبل از سفارش بررسی شود.
در برخی پروژهها نیز ممکن است طراحی شیر با اتصال جوشی مورد نیاز باشد. در این حالت مشخصات انتهای جوشی و ابعاد آن باید با لوله و استاندارد پروژه تطابق داشته باشد.
بال ولو ترونیون فلنجدار فولادی
نوع فلنجدار یکی از مدلهایی است که در خطوط صنعتی مورد استفاده قرار میگیرد. اتصال فلنجی امکان نصب و جداسازی شیر را بدون نیاز به برش لوله فراهم میکند و برای برخی خطوطی که تعمیر و نگهداری اهمیت دارد، یک ویژگی کاربردی محسوب میشود.
هنگام خرید مدل فلنجی باید فقط به Class 150 توجه نکرد. استاندارد و ابعاد اتصال نیز باید با سیستم موجود مطابقت داشته باشد.
برای همین بهتر است از تأمینکننده، Dimensional Drawing و مشخصات کامل اتصال دریافت شود.
بال ولو ترونیون و اکچویتور
یکی از کاربردهای مهم طراحی ترونیون، استفاده از آن در سیستمهایی است که شیر بهصورت خودکار باز و بسته میشود.
اکچویتور میتواند پنوماتیک یا برقی باشد و وظیفه چرخاندن Stem را بر عهده بگیرد. انتخاب اکچویتور به گشتاور مورد نیاز شیر بستگی دارد.
گشتاور مورد نیاز تحت تأثیر عوامل مختلفی قرار دارد، از جمله:
- سایز شیر
- فشار خط
- نوع Seat
- نوع Ball
- دمای سرویس
- اصطکاک اجزای داخلی
- شرایط راهاندازی و توقف
بنابراین اکچویتور نباید صرفاً بر اساس سایز اسمی شیر انتخاب شود. محاسبه یا اعلام Required Operating Torque از سوی سازنده شیر میتواند برای انتخاب اکچویتور مناسب مورد استفاده قرار گیرد.
کاربردهای بال ولو فولادی ترونیون کلاس ۱۵۰
بال ولو فولادی ترونیون بسته به طراحی و مشخصات آن میتواند در بخشهای مختلف صنعت استفاده شود.
برخی کاربردهای رایج عبارتاند از:
- خطوط انتقال سیالات صنعتی
- صنایع نفت و گاز
- واحدهای پتروشیمی
- خطوط انتقال گاز
- واحدهای فرایندی
- سیستمهای انتقال آب صنعتی
- خطوط هوای فشرده
- تأسیسات صنعتی
- خطوطی که نیاز به عملکرد اکچویتوری دارند
با این حال، انتخاب شیر برای سیال خاص باید بر اساس سازگاری متریال، فشار، دما و الزامات ایمنی انجام شود.
آیا بال ولو ترونیون برای کنترل جریان مناسب است؟
بال ولوها در حالت معمول برای On/Off Service یا قطع و وصل جریان استفاده میشوند.
این شیرها برای باز یا بستهکردن سریع مسیر طراحی شدهاند و استفاده از آنها برای تنظیم دائمی جریان یا Throttling باید مطابق طراحی سازنده و شرایط سرویس باشد.
اگر هدف پروژه کنترل دقیق دبی است، باید نوع شیر و مشخصات عملکردی آن بهصورت جداگانه بررسی شود. استفاده نادرست از Ball Valve برای کنترل مداوم میتواند روی Seat و سایر اجزای داخلی اثر منفی بگذارد.
انتخاب سایز بال ولو ترونیون کلاس ۱۵۰
سایز شیر باید براساس شرایط واقعی جریان انتخاب شود و صرفاً مساویگرفتن سایز شیر با سایز لوله همیشه روش مناسبی نیست.
برای انتخاب صحیح بهتر است موارد زیر مشخص باشند:
- سایز خط
- دبی
- فشار کاری
- فشار طراحی
- دمای کاری
- نوع سیال
- سرعت جریان
- افت فشار مجاز
- نوع اتصال
- نوع Ball Bore
همچنین باید مشخص شود شیر Full Bore است یا Reduced Bore؛ زیرا قطر داخلی مسیر عبور روی رفتار جریان و افت فشار تأثیر دارد.
نکات مهم در خرید بال ولو فولادی ترونیون کلاس ۱۵۰
برای خرید تجاری یا پروژهای بهتر است درخواست استعلام با اطلاعات فنی کامل ارسال شود.
مشخصات پیشنهادی برای Technical Inquiry عبارتاند از:
| مشخصه | اطلاعات مورد نیاز |
|---|---|
| نوع شیر | Trunnion Mounted Ball Valve |
| جنس بدنه | Carbon Steel |
| کلاس | Class 150 |
| سایز | DN / NPS |
| نوع اتصال | Flanged / Butt Weld |
| گرید بدنه | مانند ASTM A216 WCB یا گرید مورد نیاز پروژه |
| نوع Bore | Full Bore / Reduced Bore |
| جنس Seat | مطابق سرویس |
| جنس Ball | مطابق مشخصات فنی |
| جنس Stem | مطابق طراحی |
| نوع عملکرد | Manual / Pneumatic / Electric |
| فشار کاری | Operating Pressure |
| دمای کاری | Operating Temperature |
| سیال | Fluid |
| استاندارد طراحی | مطابق پروژه |
| استاندارد تست | مطابق پروژه |
این اطلاعات باعث میشود تأمینکننده بتواند محصولی متناسب با شرایط خط پیشنهاد دهد.
استانداردهای مرتبط با بال ولو فولادی ترونیون
در زمان خرید، استانداردهای درجشده در دیتاشیت باید با نوع شیر و کاربرد آن مطابقت داشته باشند.
بسته به طراحی و سرویس، استانداردهایی مانند API 6D، API 608 و ASME B16.34 ممکن است در مشخصات فنی شیر مطرح شوند.
همچنین برای اتصالات فلنجی باید استاندارد ابعادی و نوع Face مشخص باشد.
نکته مهم این است که نباید صرفاً براساس نام یک استاندارد، محصول را مناسب تمام پروژهها فرض کرد. استاندارد مورد نیاز باید با مشخصات فنی پروژه و طراحی واقعی شیر تطبیق داده شود.
تست بال ولو فولادی ترونیون
تست و کنترل کیفیت در زمان خرید شیرآلات صنعتی اهمیت زیادی دارد. بسته به استاندارد و مشخصات پروژه، تستهای مختلفی برای بررسی بدنه و آببندی شیر انجام میشوند.
از جمله مواردی که ممکن است در مدارک تست محصول بررسی شوند:
- Shell Test
- Seat Test
- تست آببندی
- بررسی عملکرد باز و بستهشدن
- کنترل ابعادی
- کنترل متریال
در پروژههایی که مدارک فنی اهمیت دارند، میتوان درخواست Test Certificate و Material Test Certificate (MTC) را مطرح کرد.
برای خرید پروژهای، بهتر است الزامات تست پیش از سفارش مشخص شوند تا محصول مطابق نیاز پروژه تأمین شود.
بررسی مدارک فنی قبل از خرید
در خرید بال ولو فولادی ترونیون کلاس ۱۵۰، مدارک فنی میتوانند اطلاعات بسیار بیشتری نسبت به توضیحات عمومی کاتالوگ ارائه دهند.
مدارکی که بسته به پروژه میتوان از فروشنده یا سازنده درخواست کرد عبارتاند از:
- Datasheet
- GA Drawing
- Dimensional Drawing
- Material Certificate
- Test Certificate
- Pressure-Temperature Rating
- اطلاعات گشتاور شیر
- مشخصات Seat
- مشخصات Ball و Stem
- مدارک مربوط به اکچویتور در صورت وجود
بررسی این مدارک قبل از تأیید سفارش کمک میکند مشخصات واقعی محصول با نیاز خط تطبیق داده شود.
استعلام خرید بال ولو فولادی ترونیون کلاس ۱۵۰
برای دریافت استعلام دقیق، بهتر است درخواست خرید با ذکر کامل مشخصات ارسال شود. نوشتن عبارت «بال ولو فولادی ترونیون کلاس ۱۵۰» شروع مناسبی برای معرفی محصول است، اما برای ارائه پیشنهاد فنی دقیق باید سایز، نوع اتصال، گرید فولاد، نوع Bore، Seat، فشار، دما و سیال نیز مشخص شوند.
اگر شیر قرار است بهصورت اتوماتیک کار کند، نوع اکچویتور و گشتاور مورد نیاز نیز باید در استعلام لحاظ شود.
در هنگام مقایسه پیشنهادهای تأمینکنندگان نیز بهتر است فقط به برند یا ظاهر محصول توجه نشود. تطابق Class 150، گرید فولاد، نوع Trunnion، نوع Seat، استاندارد طراحی، نوع اتصال، تستها و مدارک فنی اهمیت بیشتری در ارزیابی فنی محصول دارد.
به این ترتیب، بال ولو فولادی ترونیون کلاس ۱۵۰ را باید بر اساس ساختار تکیهگاهی Ball، شرایط فشار و دما، جنس و گرید فولاد، نوع اتصال، مشخصات داخلی و نیاز عملیاتی خط انتخاب کرد. هرچه اطلاعات فنی در زمان استعلام کاملتر باشد، امکان انتخاب محصول متناسب با پروژه و جلوگیری از خرید اشتباه بیشتر خواهد بود.
