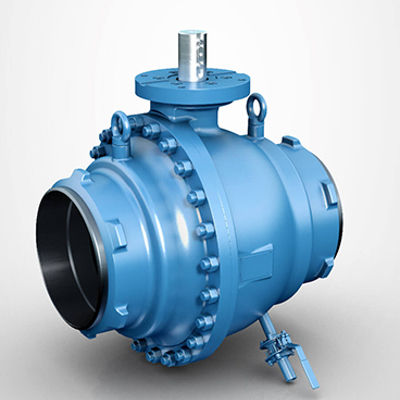

بال ولو فولادی جوشی کلاس ۱۵۰ یکی از انواع شیرهای توپی مورد استفاده در خطوط لوله صنعتی است که بهجای اتصال فلنجی یا رزوهای، از طریق جوش به خط لوله متصل میشود. این نوع اتصال که با عنوان Butt Weld Ball Valve شناخته میشود، در پروژههایی کاربرد دارد که اتصال دائمی، کاهش نقاط اتصال مکانیکی و ایجاد یکپارچگی بیشتر بین شیر و خط لوله اهمیت دارد.
در این محصول، بدنه از فولاد کربنی (Carbon Steel) ساخته میشود و گرید دقیق فولاد باید براساس فشار، دما و شرایط سرویس انتخاب شود. عبارت Class 150 نیز رده فشاری شیر را مشخص میکند و به معنی یک فشار ثابت و یکسان در تمام دماها و شرایط کاری نیست.
در زمان خرید بال ولو فولادی جوشی کلاس ۱۵۰ باید علاوه بر سایز و کلاس، مواردی مانند گرید بدنه، نوع اتصال جوشی، ابعاد انتهای جوشی، جنس Ball، Seat و Stem، نوع Bore، فشار و دمای کاری، نوع سیال و استاندارد طراحی بررسی شوند. این موارد در پروژههای صنعتی اهمیت زیادی دارند، زیرا شیر پس از نصب بخشی از سیستم لولهکشی خواهد بود و تعویض آن نسبت به شیرهای فلنجی میتواند نیازمند عملیات بیشتری باشد.
بال ولو فولادی جوشی کلاس ۱۵۰ چیست؟
Butt Weld Ball Valve نوعی بال ولو است که انتهای آن برای اتصال مستقیم به لوله از طریق جوش لبجوش طراحی شده است. در این ساختار، دو طرف شیر دارای Butt Weld Ends هستند و پس از قرارگیری در امتداد لوله، اتصال توسط جوشکاری انجام میشود.
عضو اصلی قطع و وصل جریان در این شیر، Ball یا توپی است. Ball دارای یک مسیر عبور داخلی است که با چرخش ۹۰ درجهای توسط Stem، مسیر سیال را باز یا بسته میکند.
در حالت کاملاً باز، سوراخ Ball در امتداد مسیر لوله قرار میگیرد. در حالت بسته، قسمت توپر Ball مسیر عبور سیال را مسدود میکند.
اتصال جوشی باعث میشود پس از تکمیل عملیات نصب و جوشکاری، یک اتصال دائمی میان شیر و خط ایجاد شود. به همین دلیل این نوع شیر برای پروژههایی که کاهش اتصالات فلنجی و ایجاد یکپارچگی در خط اهمیت دارد، مورد توجه قرار میگیرد.
البته طراحی دقیق بال ولو جوشی میتواند بهصورت Floating Ball Valve یا Trunnion Mounted Ball Valve باشد. بنابراین عبارت Butt Weld نوع اتصال شیر را مشخص میکند و بهتنهایی ساختار داخلی Ball را تعیین نمیکند.
کلاس ۱۵۰ در بال ولو فولادی جوشی
Class 150 یک رده فشاری استاندارد است که برای مشخصکردن محدوده طراحی فشار و دمای شیر مورد استفاده قرار میگیرد.
نکته مهم این است که Class 150 را نباید بهعنوان یک فشار ثابت برای تمام دماها و متریالها در نظر گرفت.
فشار مجاز شیر به عواملی مانند:
- گرید فولاد
- دمای کاری
- طراحی بدنه
- سایز شیر
- استاندارد ساخت
- متریال اجزای داخلی
- نوع Seat
وابسته است.
بنابراین هنگام خرید بال ولو فولادی جوشی کلاس ۱۵۰ باید جدول Pressure-Temperature Rating محصول بررسی شود.
اگر شیر برای یک خط با دمای بالا انتخاب میشود، فشار مجاز در دمای مورد نظر باید بهصورت مشخص از مدارک سازنده بررسی شود. صرفاً درج Class 150 روی کاتالوگ برای تأیید نهایی محصول کافی نیست.
ساختار بال ولو فولادی جوشی
بال ولو جوشی از چند بخش اصلی تشکیل شده است که هرکدام در عملکرد و آببندی شیر نقش دارند.
بدنه شیر (Valve Body)
بدنه وظیفه تحمل فشار داخلی و نگهداری اجزای داخلی شیر را بر عهده دارد.
در این سری از محصولات، بدنه از فولاد کربنی ساخته میشود. یکی از گریدهای متداول در بدنه شیرهای فولادی ریختگی ASTM A216 WCB است.
گریدهایی مانند ASTM A216 WCC نیز ممکن است براساس طراحی مورد استفاده قرار گیرند. برای سرویسهای دمای پایین، گریدهایی مانند ASTM A352 LCB یا LCC میتوانند مطرح باشند.
انتخاب گرید باید بر اساس دمای طراحی، فشار و شرایط سرویس انجام شود. بنابراین در استعلام بهتر است علاوه بر عبارت Carbon Steel، گرید دقیق بدنه نیز مشخص شود.
بال یا توپی (Ball)
Ball قطعه کروی داخل شیر است که با چرخش خود مسیر عبور سیال را باز یا بسته میکند.
دقت ماشینکاری، کیفیت سطح و هماهنگی Ball با Seat در عملکرد آببندی اهمیت زیادی دارد.
در سرویسهایی که فشار یا دمای کاری بالاتر است، مشخصات Ball باید براساس طراحی سازنده و شرایط خط بررسی شود.
سیت (Seat)
Seat وظیفه آببندی اطراف Ball را بر عهده دارد.
در برخی طراحیها از موادی مانند PTFE و RPTFE استفاده میشود، اما انتخاب Seat باید براساس دما، فشار و نوع سیال انجام شود.
برای سرویسهای خاص، استفاده از یک متریال عمومی برای Seat بدون بررسی شرایط کاری میتواند انتخاب مناسبی نباشد.
استم (Stem)
Stem حرکت چرخشی را از Handle یا اکچویتور به Ball منتقل میکند.
در مدل دستی، اپراتور با چرخاندن Handle باعث تغییر وضعیت Ball میشود. در مدلهای اتوماتیک، اکچویتور گشتاور لازم را به Stem منتقل میکند.
آببندی Stem نیز اهمیت زیادی دارد، زیرا باید از خروج سیال به محیط جلوگیری شود.
انتهای جوشی در بال ولو فولادی (Butt Weld Ends)
مهمترین ویژگی این نوع شیر، نوع اتصال آن است.
در Butt Weld Connection، انتهای شیر و لوله در مقابل یکدیگر قرار میگیرند و پس از تنظیم هممحوری، عملیات جوشکاری انجام میشود.
بنابراین مشخصات انتهای جوشی باید با لوله کاملاً هماهنگ باشد.
مواردی مانند:
- قطر خارجی لوله
- ضخامت لوله
- Schedule
- قطر داخلی
- ضخامت انتهای جوشی
- شکل و زاویه پخ
- استاندارد اتصال
باید پیش از خرید بررسی شوند.
این موضوع اهمیت زیادی دارد، زیرا برخلاف یک اتصال فلنجی، نمیتوان صرفاً با استفاده از گسکت و پیچ، عدم تطابق ابعادی را جبران کرد.
تفاوت بال ولو جوشی و فلنجی
بال ولو جوشی و فلنجی هر دو میتوانند برای قطع و وصل جریان مورد استفاده قرار گیرند، اما نحوه اتصال آنها به خط متفاوت است.
| ویژگی | بال ولو جوشی | بال ولو فلنجی |
|---|---|---|
| نوع اتصال | Butt Weld | Flanged |
| نوع اتصال به لوله | دائمی و جوشی | پیچ و مهره و گسکت |
| امکان جداسازی سریع | محدودتر | سادهتر |
| نیاز به عملیات جوشکاری | دارد | ندارد |
| نیاز به گسکت اتصال | معمولاً ندارد | دارد |
| فضای اتصال | فشردهتر در برخی طراحیها | وابسته به فلنج و پیچها |
| تعمیر و تعویض | نیازمند برنامهریزی بیشتر | معمولاً سادهتر |
هیچکدام از این ویژگیها بهتنهایی نشاندهنده مناسببودن یک مدل برای همه پروژهها نیست. انتخاب نوع اتصال باید بر اساس طراحی خط، شرایط تعمیرات، الزامات پروژه و روش نصب انجام شود.
مزیت اتصال جوشی در بال ولو فولادی
یکی از دلایل استفاده از Butt Weld Ball Valve، ایجاد اتصال دائمی و یکپارچه با خط لوله است.
پس از جوشکاری صحیح، اتصال شیر و لوله بدون نیاز به فلنج، پیچ و گسکت ادامه پیدا میکند. این موضوع میتواند تعداد اتصالات مکانیکی و برخی نقاط بالقوه نشتی را کاهش دهد.
از طرف دیگر، اتصال جوشی باعث میشود عملیات تعویض شیر در آینده نسبت به مدل فلنجی پیچیدهتر باشد. برای خارجکردن شیر از خط ممکن است نیاز به برش و عملیات جوشکاری مجدد وجود داشته باشد.
بنابراین هنگام انتخاب باید چرخه عمر تجهیز و روش تعمیرات نیز در نظر گرفته شود.
گرید فولاد در بال ولو جوشی کلاس ۱۵۰
در خرید بال ولو فولادی، مشخصکردن گرید بدنه اهمیت زیادی دارد.
گریدهای متداولی که ممکن است برای بدنه فولادی ریختگی مطرح شوند عبارتاند از:
| گرید | توضیح کلی |
|---|---|
| ASTM A216 WCB | فولاد کربنی ریختگی برای کاربردهای صنعتی مشخص |
| ASTM A216 WCC | فولاد کربنی ریختگی برای شرایط طراحی مربوطه |
| ASTM A352 LCB | گرید فولادی مناسب برای برخی شرایط دمای پایین |
| ASTM A352 LCC | گرید فولادی دمای پایین برای شرایط مشخص |
این گریدها قابل جایگزینی عمومی با یکدیگر نیستند و انتخاب آنها باید براساس دمای طراحی، فشار، استاندارد و شرایط سرویس انجام شود.
در پروژههایی که کنترل متریال اهمیت دارد، دریافت Material Test Certificate (MTC) برای بررسی گرید و مشخصات متریال میتواند ضروری باشد.
اهمیت ضخامت و Schedule لوله در اتصال جوشی
یکی از مهمترین تفاوتهای بال ولو جوشی با مدل فلنجی، وابستگی مستقیم اتصال به مشخصات لوله است.
در یک اتصال فلنجی، شیر و لوله از طریق دو فلنج، پیچ و گسکت به یکدیگر متصل میشوند. اما در اتصال Butt Weld، انتهای شیر مستقیماً به انتهای لوله جوش داده میشود.
بنابراین باید مشخصات لوله مانند Pipe Schedule و ضخامت دیواره در زمان انتخاب شیر بررسی شود.
اگر ضخامت انتهای شیر و لوله با یکدیگر سازگار نباشند، آمادهسازی اتصال و اجرای جوش میتواند با مشکل مواجه شود.
به همین دلیل بهتر است نقشه انتهای جوشی یا Weld End Drawing از تأمینکننده دریافت شود.
کاربرد بال ولو فولادی جوشی کلاس ۱۵۰
بال ولو فولادی جوشی بسته به طراحی و متریال میتواند در خطوط مختلف صنعتی استفاده شود، از جمله:
- خطوط انتقال سیالات صنعتی
- واحدهای فرایندی
- صنایع نفت و گاز
- صنایع پتروشیمی
- خطوط انتقال گاز
- تأسیسات صنعتی
- خطوط آب صنعتی
- برخی سیستمهای هوای فشرده
- خطوطی که اتصال دائمی در آنها مورد نیاز است
مناسببودن شیر برای هر سرویس باید براساس فشار، دما، نوع سیال و سازگاری متریال بررسی شود.
برای سیالات خاص نیز باید جنس Seat، Ball، Stem و سایر قطعات در تماس با سیال بررسی شوند.
بال ولو جوشی برای قطع و وصل جریان
بال ولوها بهطور معمول برای On/Off Service طراحی میشوند.
یعنی هدف اصلی آنها باز یا بستهکردن مسیر جریان است، نه تنظیم دائمی دبی.
در حالت کاملاً باز، مسیر داخلی Ball در امتداد خط قرار میگیرد و در حالت بسته، جریان متوقف میشود.
استفاده از Ball Valve در وضعیت نیمهباز برای Throttling باید فقط در صورتی انجام شود که طراحی شیر و الزامات سازنده برای این نوع سرویس مناسب باشد.
استفاده نادرست برای کنترل دائمی میتواند باعث افزایش فرسایش Seat و کاهش عمر شیر شود.
بال ولو جوشی فولادی فلوتینگ یا ترونیون؟
اتصال جوشی را میتوان در طراحیهای مختلف Ball Valve مشاهده کرد. یکی از موارد مهم در زمان خرید، مشخصکردن ساختار داخلی شیر است.
در Floating Ball Valve، Ball در داخل بدنه بهصورت شناور قرار دارد و فشار سیال میتواند آن را به سمت Seat پاییندست فشار دهد.
در Trunnion Mounted Ball Valve، Ball توسط تکیهگاههایی مهار میشود و نیروهای واردشده به آن به شکل متفاوتی مدیریت میشوند.
انتخاب بین این دو ساختار باید براساس سایز، فشار، گشتاور، شرایط سرویس و طراحی پروژه انجام شود.
بنابراین بهتر است در درخواست خرید صرفاً عبارت «Butt Weld Ball Valve» درج نشود و نوع ساختار Ball نیز مشخص شود.
انتخاب سایز بال ولو فولادی جوشی
سایز شیر باید بر اساس شرایط واقعی خط و جریان انتخاب شود.
اطلاعات مورد نیاز برای انتخاب سایز میتواند شامل موارد زیر باشد:
- سایز لوله
- NPS یا DN
- دبی
- فشار کاری
- فشار طراحی
- دمای کاری
- نوع سیال
- سرعت جریان
- افت فشار مجاز
- نوع Bore
همچنین باید مشخص شود شیر Full Bore است یا Reduced Bore.
در Full Bore، قطر مسیر عبور داخلی بزرگتر بوده و معمولاً محدودیت کمتری برای عبور سیال ایجاد میکند. در Reduced Bore، مسیر داخلی کوچکتر است و مشخصات جریان متفاوت خواهد بود.
اهمیت هممحوری در نصب بال ولو جوشی
در نصب Butt Weld Ball Valve، هممحوری شیر و لوله اهمیت زیادی دارد.
پیش از جوشکاری باید شیر و لوله بهدرستی در یک راستا قرار گیرند. واردشدن نیروی مکانیکی یا کشش اضافی برای رساندن لوله به شیر میتواند به اتصال و بدنه فشار وارد کند.
همچنین باید دستورالعمل سازنده درباره دمای مجاز هنگام جوشکاری و نحوه محافظت از اجزای داخلی شیر بررسی شود.
بهخصوص در شیرهای دارای Seat نرم، کنترل حرارت جوشکاری و رعایت روش نصب اهمیت بیشتری پیدا میکند.
عملیات جوشکاری نیز باید توسط نیروی متخصص و مطابق روش جوشکاری مورد تأیید پروژه انجام شود.
آیا بعد از جوشکاری تعمیر شیر امکانپذیر است؟
قابلیت تعمیر و روش تعمیر به طراحی شیر بستگی دارد.
یکی از نکات مهم درباره بال ولو جوشی این است که برای تعویض کامل شیر، برخلاف مدل فلنجی، معمولاً نمیتوان صرفاً پیچها را باز کرد و شیر را از خط جدا نمود.
به همین دلیل پیش از انتخاب Butt Weld Ball Valve باید دسترسی تعمیراتی و روش نگهداری خط بررسی شود.
اگر شیر در محلی نصب میشود که احتمال تعویض یا تعمیر آن در آینده بالاست، این موضوع باید در مرحله طراحی و انتخاب نوع اتصال در نظر گرفته شود.
بال ولو فولادی جوشی دستی یا اکچویتوری؟
این نوع بال ولو میتواند بهصورت دستی یا اتوماتیک طراحی شود.
در مدل دستی از Handle یا در برخی سایزها Gearbox استفاده میشود.
برای عملکرد اتوماتیک نیز امکان نصب:
- Pneumatic Actuator
- Electric Actuator
وجود دارد.
انتخاب اکچویتور باید براساس گشتاور مورد نیاز شیر انجام شود.
پارامترهایی مانند فشار خط، سایز Ball، نوع Seat، اصطکاک داخلی، دمای سرویس و شرایط شروع حرکت روی گشتاور تأثیر دارند.
بنابراین برای انتخاب اکچویتور بهتر است مقدار Required Operating Torque از سازنده دریافت شود.
نکات مهم در خرید بال ولو فولادی جوشی کلاس ۱۵۰
برای تهیه استعلام فنی، اطلاعات محصول باید تا حد امکان کامل باشند.
مشخصات پیشنهادی برای Technical Inquiry عبارتاند از:
| مشخصه | اطلاعات مورد نیاز |
|---|---|
| نوع شیر | Butt Weld Ball Valve |
| جنس بدنه | Carbon Steel |
| کلاس فشاری | Class 150 |
| سایز | DN / NPS |
| ساختار Ball | Floating / Trunnion Mounted |
| نوع Bore | Full Bore / Reduced Bore |
| گرید بدنه | مانند ASTM A216 WCB یا گرید مورد نیاز |
| نوع اتصال | Butt Weld |
| مشخصات انتهای جوشی | مطابق لوله و استاندارد پروژه |
| جنس Ball | مطابق مشخصات فنی |
| جنس Seat | مطابق شرایط سرویس |
| جنس Stem | مطابق طراحی |
| نوع عملکرد | Manual / Pneumatic / Electric |
| فشار کاری | Operating Pressure |
| دمای کاری | Operating Temperature |
| نوع سیال | Fluid |
| استاندارد طراحی | مطابق پروژه |
| استاندارد تست | مطابق پروژه |
اگر شیر قرار است روی خط موجود نصب شود، اطلاعات دقیق لوله مانند Pipe Size، Schedule و Material نیز بهتر است در استعلام درج شود.
استانداردهای مرتبط با بال ولو فولادی جوشی
استاندارد مورد استفاده برای طراحی و ساخت شیر باید براساس نوع محصول و الزامات پروژه تعیین شود.
در برخی بال ولوهای صنعتی، استانداردهایی مانند API 608 و ASME B16.34 در مشخصات فنی مطرح میشوند. در برخی کاربردهای خطوط انتقال نیز API 6D ممکن است در مشخصات پروژه مورد نیاز باشد.
برای انتهای جوشی نیز مشخصات ابعادی باید با استاندارد و طراحی خط هماهنگ باشد.
نکته مهم این است که نباید صرفاً بر اساس نام یک استاندارد، محصول را مناسب تمام پروژهها در نظر گرفت. استانداردهای طراحی، ساخت، تست و اتصال باید با مشخصات واقعی شیر و پروژه تطبیق داده شوند.
تست و کنترل کیفیت بال ولو جوشی
تست شیر پیش از تحویل یکی از بخشهای مهم کنترل کیفیت است.
بسته به استاندارد و مشخصات پروژه، ممکن است تستهایی مانند:
- Shell Test
- Seat Test
- تست آببندی
- تست عملکرد باز و بستهشدن
- کنترل ابعادی
- کنترل متریال
انجام شوند.
در پروژههایی که قابلیت ردیابی متریال اهمیت دارد، دریافت Material Test Certificate (MTC) میتواند برای بررسی گرید فولاد مورد استفاده قرار گیرد.
همچنین در زمان خرید بهتر است مدارک تست مورد نیاز از ابتدا در درخواست خرید مشخص شوند.
مدارک فنی مورد نیاز قبل از خرید
در خرید بال ولو فولادی جوشی کلاس ۱۵۰، مدارک فنی میتوانند از بروز مشکلات هنگام نصب جلوگیری کنند.
مدارکی که بسته به پروژه میتوان از فروشنده یا سازنده درخواست کرد عبارتاند از:
- Datasheet
- GA Drawing
- Dimensional Drawing
- Weld End Drawing
- Material Certificate
- Test Certificate
- Pressure-Temperature Rating
- مشخصات Seat
- مشخصات Ball
- مشخصات Stem
- اطلاعات گشتاور
- مدارک اکچویتور در صورت وجود
در این مدل، Weld End Drawing اهمیت ویژهای دارد، زیرا انتهای شیر باید با مشخصات واقعی لوله سازگار باشد.
استعلام خرید بال ولو فولادی جوشی کلاس ۱۵۰
برای دریافت استعلام دقیق، بهتر است درخواست خرید شامل تمام اطلاعات اصلی محصول و خط باشد.
عبارت «بال ولو فولادی جوشی کلاس ۱۵۰» برای معرفی محصول کافی است، اما برای پیشنهاد فنی دقیق باید مشخص شود شیر Butt Weld، Carbon Steel، Class 150 است و چه سایزی دارد.
همچنین بهتر است مواردی مانند گرید بدنه، ساختار Floating یا Trunnion، نوع Bore، جنس Seat، فشار، دما و نوع سیال در درخواست درج شوند.
اگر شیر قرار است روی خط موجود نصب شود، مشخصات لوله شامل سایز، Schedule، ضخامت و متریال نیز باید در اختیار تأمینکننده قرار گیرد.
در زمان مقایسه پیشنهادهای تأمینکنندگان نیز بهتر است تطابق Class 150، گرید فولاد، ابعاد انتهای جوشی، نوع Ball، Seat، Bore، استاندارد طراحی و مدارک تست بررسی شود.
در بال ولو جوشی، کیفیت اتصال به خط به اندازه مشخصات خود شیر اهمیت دارد. بنابراین قبل از سفارش باید اطمینان حاصل شود که ابعاد انتهای جوشی، متریال و طراحی شیر با مشخصات خط هماهنگ هستند.
بال ولو فولادی جوشی کلاس ۱۵۰ برای پروژههایی که اتصال دائمی و یکپارچه با خط لوله اهمیت دارد، میتواند انتخاب مناسبی باشد؛ مشروط بر اینکه انتخاب آن بر اساس فشار، دما، نوع سیال، سایز لوله، گرید فولاد، نوع ساخت Ball و مشخصات دقیق اتصال جوشی انجام شود.
