اتصال صحیح لوله دوجداره کاروگیت یکی از مهمترین مراحل اجرای شبکههای فاضلاب، زهکشی، جمعآوری آبهای سطحی و خطوط زیرزمینی است. حتی اگر لوله و اتصالات از کیفیت مناسبی برخوردار باشند، اجرای نادرست محل اتصال میتواند باعث ایجاد نشتی، جابهجایی، ناهماهنگی مسیر یا کاهش عملکرد شبکه در زمان بهرهبرداری شود.
در اجرای لولههای دوجداره کاروگیت، روش اتصال باید بر اساس نوع لوله، ساختار اتصال، سایز، نوع اتصالات، شرایط پروژه و مشخصات فنی سیستم تعیین شود. به همین دلیل نمیتوان یک روش ثابت را برای تمام سایزها و همه محصولات در نظر گرفت.
اتصالات دوجداره کاروگیت در محدوده ۱۱۰ تا ۱۲۰۰ میلیمتر مورد استفاده قرار میگیرند. در این محدوده، اتصالات ۱۱۰ تا ۲۵۰ میلیمتر بهصورت قالبی و اتصالات ۲۵۰ تا ۱۲۰۰ میلیمتر بهصورت دستساز و جوشی تولید میشوند. سایز ۲۵۰ در محدوده مشترک قرار دارد و روش ساخت آن بسته به سفارش و مشخصات قطعه میتواند متفاوت باشد.
روشهای اصلی اتصال لوله دوجداره کاروگیت
اتصال لوله دوجداره میتواند با روشهای مختلفی انجام شود، اما دو روش مهم در این سیستم عبارتاند از:
- اتصال مکانیکی با کوپلر و واشر
- اتصال جوشی پلیاتیلن
در برخی پروژهها نیز ممکن است روش اتصال اختصاصی بر اساس طراحی سیستم یا Specification پروژه تعریف شود.
انتخاب روش اتصال باید پیش از اجرای خط مشخص شود، زیرا نوع اتصال روی طراحی محل اتصال، ابعاد قطعه، نوع آببندی و نحوه نصب تأثیر مستقیم دارد.
اتصال با کوپلر و واشر الاستومری
یکی از روشهای رایج برای اتصال لولههای دوجداره، استفاده از کوپلر یا رابط به همراه واشر الاستومری است.
در این روش، لولهها در دو طرف اتصال قرار میگیرند و واشر در محل طراحیشده وظیفه آببندی را بر عهده دارد.
عملکرد صحیح این سیستم به چند عامل وابسته است:
- سلامت سطح لوله
- تمیزی محل اتصال
- سالم بودن واشر
- قرارگیری صحیح واشر
- هممحوری لولهها
- عمق مناسب ورود لوله
- سازگاری کوپلر با پروفیل لوله
اگر یکی از این موارد بهدرستی رعایت نشود، ممکن است اتصال در زمان اجرا بهظاهر بسته شود اما آببندی مناسبی ایجاد نکند.
آمادهسازی لوله قبل از اتصال
پیش از اجرای اتصال، دو سر لوله باید بررسی شوند.
سطح محل اتصال نباید دارای ترک، شکستگی، تغییر شکل شدید یا آلودگی باشد. وجود خاک، سنگریزه، گل یا مواد خارجی در محل آببندی میتواند مانع قرارگیری صحیح واشر شود.
در صورت وجود آسیب در انتهای لوله، ابتدا باید وضعیت آن بررسی و در صورت نیاز قسمت آسیبدیده اصلاح شود.
همچنین باید بررسی شود که دو شاخه لوله از نظر قطر، پروفیل و سیستم اتصال با کوپلر مورد استفاده سازگار باشند.
نصب واشر
در سیستمهای واشردار، محل قرارگیری واشر باید طبق طراحی همان لوله و اتصال مشخص باشد.
واشر باید بدون پیچخوردگی، بریدگی یا جابهجایی در محل خود قرار گیرد.
در زمان نصب باید از کشیده شدن غیرعادی یا قرارگیری نامتقارن واشر جلوگیری شود. هرگونه تغییر شکل نامناسب در واشر میتواند کیفیت آببندی را کاهش دهد.
نوع و جنس واشر نیز باید مطابق مشخصات سیستم باشد. نمیتوان یک نوع واشر را برای تمام اتصالات دوجداره و همه شرایط پروژه مناسب دانست.
روانکاری محل اتصال
در برخی سیستمهای اتصال واشردار، استفاده از روانکننده مناسب برای کاهش اصطکاک هنگام ورود لوله به اتصال توصیه یا تعریف میشود.
روانکننده باید با جنس لوله و واشر سازگار باشد و استفاده از مواد نامناسب میتواند به واشر آسیب برساند یا عملکرد آن را در طول زمان تحت تأثیر قرار دهد.
مقدار روانکننده نیز باید کنترل شود تا باعث آلودگی محل آببندی یا ایجاد مشکل در نصب نشود.
هممحوری دو لوله
یکی از مهمترین نکات اجرایی در اتصال لوله دوجداره کاروگیت، حفظ هممحوری است.
اگر دو شاخه لوله با زاویه یا انحراف وارد کوپلر شوند، ممکن است فشار یکنواختی روی واشر ایجاد نشود.
هممحوری صحیح باعث میشود:
- ورود لوله راحتتر انجام شود.
- واشر در وضعیت مناسب قرار بگیرد.
- فشار آببندی یکنواختتر باشد.
- تنش موضعی کاهش پیدا کند.
- مسیر داخلی لوله منظم باقی بماند.
برای همین، قبل از اتصال نهایی باید موقعیت دو شاخه نسبت به یکدیگر کنترل شود.
عمق ورود لوله
لوله باید تا عمق تعیینشده توسط طراحی اتصال وارد کوپلر شود.
ورود کمتر از مقدار مورد نیاز ممکن است باعث قرارگیری نامناسب در محل آببندی شود. از طرف دیگر، اعمال فشار بیش از حد نیز میتواند به اجزای اتصال آسیب وارد کند.
به همین دلیل عمق ورود باید مطابق دستورالعمل محصول یا مشخصات فنی پروژه کنترل شود و یک مقدار ثابت برای همه محصولات در نظر گرفته نشود.
اتصال جوشی لوله و اتصالات پلیاتیلنی
در اتصالات بزرگ و برخی پروژههای خاص، جوشکاری پلیاتیلن میتواند برای اتصال اجزای اتصال یا ارتباط قطعه با سیستم مورد استفاده قرار گیرد.
این روش بهخصوص در اتصالات دستساز و جوشی سایزهای بزرگ اهمیت دارد.
در محدوده ۲۵۰ تا ۱۲۰۰ میلیمتر، اتصالات میتوانند بهصورت دستساز و جوشی تولید شوند. در این قطعات، کیفیت جوش بخش مهمی از کیفیت نهایی اتصال است.
مراحل آمادهسازی برای جوش
پیش از جوشکاری باید سطوح مورد اتصال آماده شوند.
موارد مهم شامل:
- تمیز بودن سطح
- حذف آلودگی
- آمادهسازی صحیح سطوح
- کنترل ضخامت قطعات
- همراستایی
- تثبیت قطعات
- بررسی تجهیزات جوش
سطوح آلوده یا آمادهسازی ناقص میتواند باعث کاهش کیفیت اتصال شود.
کنترل پارامترهای جوش
در جوشکاری پلیاتیلن، پارامترهای فرآیند باید بر اساس روش جوش و مشخصات مواد تعیین شوند.
مواردی مانند:
- دمای فرآیند
- فشار
- زمان
- شرایط سطح
- نوع ماده
- ضخامت قطعات
- روش جوش
روی کیفیت نهایی تأثیر دارند.
به همین دلیل، استفاده از یک مقدار ثابت برای تمام اتصالات و تمام ضخامتها صحیح نیست. پارامترهای جوش باید مطابق روش اجرایی و مشخصات ماده تعیین شوند.
بازرسی محل جوش
پس از اتمام جوش، محل اتصال باید از نظر ظاهری و هندسی بررسی شود.
مواردی مانند یکنواختی جوش، پیوستگی، عدم وجود سوختگی، ترک، نقص واضح، تغییر شکل غیرعادی و همراستایی قطعات باید کنترل شوند.
در پروژههای حساس، روشهای بازرسی تکمیلی نیز میتوانند بر اساس الزامات پروژه تعریف شوند.

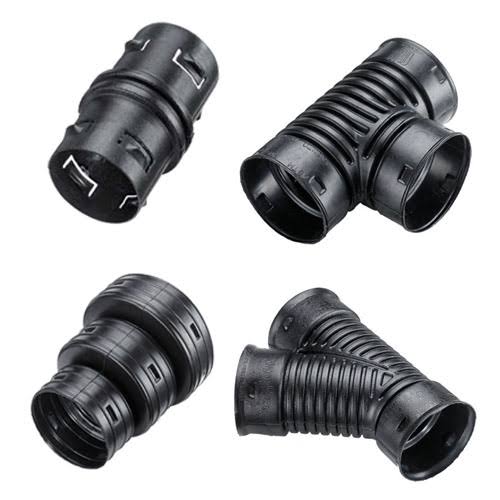

اتصال اتصالات قالبی به لوله
در سایزهای ۱۱۰ تا ۲۵۰ میلیمتر، اتصالات بهصورت قالبی تولید میشوند.
این قطعات میتوانند شامل رابط، زانو، سهراهی و تبدیل باشند.
در زمان نصب اتصال قالبی باید ابتدا بررسی شود که:
- سایز اتصال با لوله مطابقت دارد.
- پروفیل لوله با اتصال سازگار است.
- سطح اتصال سالم است.
- نوع آببندی مشخص است.
- جهت قطعه صحیح است.
- لولهها هممحور هستند.
قالبی بودن اتصال باعث حذف نیاز به کنترل اجرایی نمیشود و تطبیق ابعادی همچنان ضروری است.
اجرای اتصالات بزرگ دستساز و جوشی
اتصالات بزرگ در محدوده ۲۵۰ تا ۱۲۰۰ میلیمتر معمولاً با روش دستساز و جوشی تولید میشوند.
در این قطعات، نصب باید با دقت بیشتری انجام شود؛ زیرا ابعاد بزرگ باعث افزایش وزن قطعه و حساسیت بیشتر به همراستایی میشود.
پیش از نصب بهتر است:
- ابعاد قطعه بررسی شود.
- محل قرارگیری اتصال مشخص باشد.
- جهت ورودی و خروجی کنترل شود.
- شاخههای فرعی با نقشه تطبیق داده شوند.
- محل جوش بررسی شود.
- شرایط بستر آماده باشد.
برای اتصالات اختصاصی، نقشه ساخت و نقشه اجرایی باید قبل از نصب با یکدیگر تطبیق داده شوند.
اتصال سهراهی به لوله
در نصب سهراهی، علاوه بر خط اصلی باید موقعیت شاخه فرعی نیز کنترل شود.
اگر شاخه فرعی در زاویه یا موقعیت اشتباه قرار بگیرد، ممکن است اتصال به خط فرعی پروژه متصل نشود یا نیاز به تغییر مسیر غیرضروری ایجاد شود.
در نتیجه باید موارد زیر مشخص باشد:
- قطر خط اصلی
- قطر شاخه فرعی
- زاویه شاخه
- طول شاخه
- جهت انشعاب
- نوع اتصال
- موقعیت نهایی قطعه
در سهراهیهای بزرگ جوشی، این کنترل قبل از دفن قطعه اهمیت بیشتری دارد.
اتصال زانو و کنترل مسیر
در زمان نصب زانو باید جهت تغییر مسیر با نقشه اجرایی تطبیق داده شود.
اشتباه در زاویه یا جهت نصب ممکن است باعث شود ادامه خط در موقعیت صحیح قرار نگیرد.
در زانوهای بزرگ، بهتر است قبل از اجرای اتصال نهایی، موقعیت قطعه نسبت به محور خط بررسی شود.
همچنین نباید برای اصلاح خطای مسیر، اتصال تحت فشار یا تنش غیرطبیعی قرار گیرد.
اتصال تبدیل و تغییر قطر
تبدیل زمانی استفاده میشود که قطر خط در یک نقطه تغییر کند.
در زمان نصب تبدیل باید قطر بزرگ و کوچک، جهت نصب و طول قطعه مشخص باشد.
اتصال اشتباه تبدیل میتواند باعث ایجاد ناهماهنگی بین دو بخش خط شود.
همچنین باید توجه داشت که تغییر قطر باید مطابق طراحی شبکه انجام شود و اتصال نباید برای جبران خطای ابعادی یا تغییرات پیشبینینشده مسیر مورد استفاده قرار گیرد.
آمادهسازی بستر قبل از اتصال
کیفیت اتصال فقط به خود قطعه مربوط نیست. وضعیت بستر نیز روی اجرای صحیح شبکه تأثیر دارد.
بستر باید شرایط لازم برای قرارگیری لوله و اتصال را داشته باشد.
وجود سنگهای تیز، نقاط سخت یا نشست نامتقارن میتواند باعث ایجاد نیروهای موضعی روی لوله و محل اتصال شود.
در اجرای زیرزمینی باید شرایط بستر، تراکم، مصالح اطراف لوله و نحوه پرکردن اطراف اتصال مطابق مشخصات پروژه باشد.
جلوگیری از اعمال تنش به محل اتصال
یکی از خطاهای اجرایی، استفاده از اتصال برای جبران انحراف یا اختلاف مسیر لولهها است.
اگر دو شاخه لوله در موقعیت نامناسب قرار گرفته باشند، نباید با فشار مکانیکی زیاد آنها را به یکدیگر متصل کرد.
ابتدا باید موقعیت لولهها اصلاح شود و سپس اتصال انجام گیرد.
این موضوع در اتصالات بزرگ اهمیت بیشتری دارد، زیرا نیروی لازم برای جابهجایی قطعات بزرگتر است.
کنترل آببندی پس از اجرا
بعد از تکمیل اتصال، باید وضعیت آببندی مطابق روش کنترل تعریفشده در پروژه بررسی شود.
در سیستمهای واشردار، کنترل باید شامل بررسی وضعیت واشر، عمق ورود و هممحوری باشد.
در سیستمهای جوشی، کیفیت محل جوش و پیوستگی آن باید بررسی شود.
در صورت تعریف آزمون آببندی یا تست شبکه در مشخصات پروژه، آزمون باید مطابق همان روش اجرا شود.
نکات اجرایی اتصال در منهول
اتصال لوله دوجداره به منهول یکی از قسمتهای حساس شبکه است، زیرا لوله و سازه منهول رفتار یکسانی ندارند.
در این محل باید موارد زیر بررسی شود:
- قطر بازشو
- قطر لوله
- موقعیت محور لوله
- نوع اتصال
- روش آببندی
- شرایط اطراف بازشو
- جلوگیری از انتقال تنش اضافی
جزئیات اتصال به منهول باید مطابق طراحی پروژه اجرا شود و نمیتوان برای تمام منهولها یک روش یکسان در نظر گرفت.
خطاهای رایج هنگام اتصال لوله دوجداره
چند اشتباه در زمان اجرا میتواند کیفیت اتصال را کاهش دهد:
استفاده از اتصال نامتناسب
اتصال باید با قطر و پروفیل لوله سازگار باشد. صرفاً یکسان بودن عدد سایز کافی نیست.
نصب واشر بهصورت نادرست
پیچخوردگی، جابهجایی یا آلودگی واشر میتواند باعث کاهش کیفیت آببندی شود.
عدم هممحوری
ورود لوله با زاویه نامناسب باعث توزیع غیر یکنواخت نیرو در محل اتصال میشود.
استفاده از فشار بیش از حد
اتصال نباید با نیروی غیرضروری به لوله یا کوپلر تحمیل شود.
بیتوجهی به بستر
بستر نامناسب میتواند بعد از اجرا باعث ایجاد نیروهای اضافی روی لوله و اتصال شود.
کنترل نکردن محل جوش
در اتصالات دستساز و جوشی، کیفیت جوش باید بخشی از کنترل نهایی قطعه باشد.
چکلیست اجرایی اتصال لوله دوجداره کاروگیت
قبل از اجرای نهایی، موارد زیر کنترل شود:
- سایز لوله مشخص است.
- اتصال با پروفیل لوله سازگار است.
- نوع اتصال مشخص شده است.
- واشر در صورت وجود سالم است.
- محل اتصال تمیز است.
- لولهها هممحور هستند.
- عمق ورود کنترل شده است.
- زاویه اتصال مطابق نقشه است.
- بستر آماده است.
- فشار غیرضروری به اتصال وارد نمیشود.
- کیفیت جوش در قطعات جوشی کنترل شده است.
- محل اتصال قبل از دفن بررسی شده است.
- تستهای مورد نیاز پروژه انجام شدهاند.
سوالات متداول درباره اتصال لوله دوجداره کاروگیت
رایجترین روش اتصال لوله دوجداره کاروگیت چیست؟
بسته به طراحی سیستم، اتصال با کوپلر و واشر الاستومری یکی از روشهای رایج است. در اتصالات بزرگ و برخی قطعات خاص نیز روش جوشی مورد استفاده قرار میگیرد.
آیا تمام لولههای دوجداره با یک روش متصل میشوند؟
خیر. روش اتصال به ساختار لوله، نوع اتصال، سایز، طراحی محصول و مشخصات پروژه بستگی دارد.
برای اتصال واشردار چه نکتهای اهمیت بیشتری دارد؟
تمیزی محل آببندی، سلامت واشر، قرارگیری صحیح آن، هممحوری لولهها و عمق مناسب ورود از مهمترین عوامل هستند.
آیا میتوان لولهها را برای جا افتادن اتصال تحت فشار قرار داد؟
اعمال فشار غیرضروری توصیه نمیشود. ابتدا باید هممحوری و موقعیت لولهها اصلاح شود و سپس اتصال مطابق روش اجرایی انجام گیرد.
اتصالات سایز ۱۱۰ تا ۲۵۰ چگونه به لوله متصل میشوند؟
این اتصالات بهصورت قالبی تولید میشوند، اما روش اتصال به لوله میتواند بر اساس طراحی محصول شامل اتصال واشردار یا روش تعیینشده در مشخصات پروژه باشد.
اتصالات سایز ۲۵۰ تا ۱۲۰۰ چگونه اجرا میشوند؟
این اتصالات بهصورت دستساز و جوشی تولید میشوند و اجرای آنها نیازمند کنترل دقیق ابعاد، همراستایی، محل جوش و شرایط نصب است.
کیفیت جوش در اتصالات بزرگ چرا اهمیت دارد؟
زیرا در اتصالات دستساز، محلهای جوش بخشی از ساختار اتصال را تشکیل میدهند. نقص در آمادهسازی یا فرآیند جوش میتواند روی استحکام و آببندی قطعه اثر بگذارد.
اتصال لوله دوجداره به منهول چه تفاوتی دارد؟
در اتصال به منهول، باید اختلاف رفتار بین لوله و سازه صلب مدیریت شود. قطر بازشو، محور لوله، روش آببندی و نحوه جلوگیری از انتقال تنش باید بر اساس طراحی پروژه مشخص شوند.
آیا بعد از اتصال باید آببندی بررسی شود؟
بله. نوع و روش کنترل باید مطابق مشخصات پروژه باشد و بسته به سیستم اتصال میتواند شامل کنترل واشر، محل اتصال، کیفیت جوش و آزمونهای تعریفشده برای شبکه باشد.
