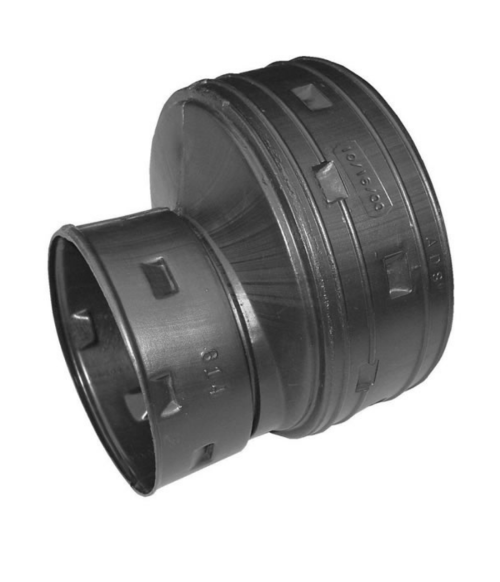

تبدیل دوجداره کاروگیت یکی از اتصالات مهم در شبکههای فاضلاب، زهکشی، جمعآوری آبهای سطحی و خطوط زیرزمینی است که برای اتصال دو لوله با قطر متفاوت مورد استفاده قرار میگیرد. در بسیاری از پروژهها، قطر خط اصلی در بخشهای مختلف یکسان نیست یا لازم است یک لوله با قطر بزرگتر به مسیر کوچکتر متصل شود. در چنین شرایطی، استفاده از تبدیل مناسب میتواند انتقال بین دو مقطع را به شکل کنترلشده انجام دهد.
ساختار تبدیل دوجداره کاروگیت باید با ساختار لولههای مورد استفاده هماهنگ باشد. بنابراین در انتخاب این اتصال، فقط مشخص کردن قطر بزرگ و قطر کوچک کافی نیست. طول تبدیل، قطر داخلی و خارجی، ضخامت، پروفیل کاروگیت، نوع اتصال، جنس، روش تولید و شرایط آببندی نیز اهمیت دارند.
در این سیستم، تبدیلها بسته به سایز و مشخصات تولید میتوانند به صورت قالبی یا دستساز و جوشی تولید شوند. ابعاد نهایی نیز باید مطابق مشخصات واقعی لوله و جزئیات فنی پروژه تعیین شود.
تبدیل دوجداره کاروگیت چه کاربردی دارد؟
وظیفه اصلی تبدیل، ایجاد ارتباط بین دو خط با قطر متفاوت است. این اتصال میتواند در نقاط مختلف شبکه استفاده شود؛ از تغییر قطر خط فاضلاب گرفته تا اتصال مسیرهای زهکشی با ابعاد متفاوت.
مهمترین کاربردهای تبدیل عبارتاند از:
- اتصال دو لوله با قطر متفاوت
- تغییر قطر در خطوط فاضلاب
- شبکههای زهکشی زیرزمینی
- خطوط جمعآوری آبهای سطحی
- انتقال آب باران
- پروژههای عمرانی و شهری
- اتصال لولههای با سایز مختلف به منهول
- تغییر مقطع مسیر در بخشهای مختلف شبکه
- اتصال تجهیزات یا سازههای زیرزمینی با ابعاد متفاوت
در خطوط فاضلاب ثقلی، تغییر قطر باید مطابق طراحی شبکه انجام شود. انتخاب تبدیل صرفاً بر اساس امکان اتصال فیزیکی دو لوله کافی نیست و باید شیب، مسیر جریان و شرایط اجرایی نیز در نظر گرفته شود.
ساختار تبدیل دوجداره کاروگیت
تبدیل معمولاً دارای دو دهانه با قطر متفاوت است. یک طرف برای اتصال به لوله بزرگتر و طرف دیگر برای اتصال به لوله کوچکتر طراحی میشود.
مشخصات اصلی تبدیل شامل موارد زیر است:
- قطر دهانه بزرگ
- قطر دهانه کوچک
- قطر داخلی هر طرف
- قطر خارجی
- ضخامت جداره
- ارتفاع پروفیل کاروگیت
- طول کلی تبدیل
- طول بخشهای اتصال
- نوع اتصال
- سیستم آببندی
- جنس
- روش تولید
در تبدیلهای بزرگ، هندسه قطعه اهمیت بیشتری پیدا میکند و باید مشخص شود تغییر قطر در چه طولی انجام میشود. یک تبدیل کوتاه و یک تبدیل بلند ممکن است از نظر هندسی یکسان نباشند، حتی اگر قطر ابتدا و انتهای آنها مشابه باشد.
تبدیل هممحور و تبدیلهای خاص
رایجترین حالت، تبدیل هممحور است؛ یعنی محور دو دهانه در یک راستا قرار دارد و قطر از یک سمت به سمت دیگر تغییر میکند.
با این حال، در برخی پروژهها ممکن است تبدیل با هندسه خاص مورد نیاز باشد. برای مثال، به دلیل محدودیت فضای اجرایی، موقعیت دو لوله دقیقاً در یک محور قرار نداشته باشد یا اتصال به یک سازه خاص نیازمند ابعاد سفارشی باشد.
در این شرایط، مشخصات تبدیل باید بر اساس نقشه اجرایی و هندسه محل نصب تعیین شود و نمیتوان از یک قطعه استاندارد بدون بررسی استفاده کرد.
سایز تبدیل دوجداره کاروگیت
تبدیلهای دوجداره کاروگیت در سایزهای مختلف تولید میشوند و در این مجموعه، محدوده ۱۱۰ تا ۱۲۰۰ میلیمتر مورد بررسی قرار میگیرد.
در تبدیل، باید هر دو قطر به صورت مشخص اعلام شوند. برای مثال، عبارت «تبدیل دوجداره» بدون تعیین قطر بزرگ و قطر کوچک از نظر فنی اطلاعات کاملی ارائه نمیکند.
اطلاعات سایزی بهتر است شامل موارد زیر باشد:
قطر بزرگ × قطر کوچک × طول تبدیل
در صورت نیاز، اطلاعات دیگری مانند ضخامت، قطر داخلی و خارجی، پروفیل و نوع اتصال نیز باید در مشخصات فنی ثبت شود.
روش تولید تبدیل؛ قالبی یا دستساز و جوشی
روش ساخت تبدیل به سایز، نوع محصول و مشخصات پروژه وابسته است.
تبدیل قالبی در سایزهای ۱۱۰ تا ۲۵۰ میلیمتر
در محدوده ۱۱۰ تا ۲۵۰ میلیمتر، تبدیلها میتوانند به صورت قالبی تولید شوند. در این روش، هندسه اتصال با استفاده از قالب ایجاد میشود.
کنترل کیفیت تبدیل قالبی باید شامل موارد زیر باشد:
- کنترل قطر دو دهانه
- کنترل طول
- بررسی یکنواختی جداره
- بررسی پروفیل کاروگیت
- کنترل محل اتصال
- بررسی ترک و آسیب سطحی
- کنترل بخش آببندی
- بررسی سازگاری با لوله
دقت ابعادی اهمیت زیادی دارد؛ زیرا حتی اختلاف جزئی در محل اتصال میتواند روی هممحوری یا آببندی اثر بگذارد.
تبدیل دستساز و جوشی در سایزهای ۲۵۰ تا ۱۲۰۰ میلیمتر
در سایزهای ۲۵۰ تا ۱۲۰۰ میلیمتر، تبدیل میتواند به صورت دستساز و جوشی ساخته شود. در این روش، قطعات پلیاتیلنی با ابعاد مشخص آماده شده و برای ایجاد هندسه مورد نظر به یکدیگر متصل میشوند.
در این نوع تبدیل، کیفیت ساخت به عواملی مانند موارد زیر وابسته است:
- کیفیت ماده اولیه
- ضخامت قطعات
- دقت برش
- آمادهسازی سطح
- تنظیمات فرآیند جوش
- دمای جوش
- فشار و زمان مناسب
- مهارت اپراتور
- دقت مونتاژ
- کنترل ابعاد نهایی
سایز ۲۵۰ میلیمتر در محدوده مشترک قرار دارد و بسته به محصول، سفارش و مشخصات سازنده میتواند به صورت قالبی یا دستساز و جوشی تولید شود.
جنس تبدیل دوجداره کاروگیت
پلیاتیلن یکی از مواد متداول برای ساخت لولهها و اتصالات دوجداره کاروگیت است. با این حال، برای تعیین مشخصات کامل محصول باید علاوه بر جنس کلی، مشخصات ماده نیز در نظر گرفته شود.
موارد مهم شامل:
- گرید پلیاتیلن
- خواص مکانیکی
- ضخامت قطعات
- سازگاری مواد
- شرایط محیطی
- روش اتصال
- الزامات فنی پروژه
- روش تولید
در تبدیلهای جوشی، هماهنگی مواد مورد استفاده در قسمتهای مختلف اتصال اهمیت ویژهای دارد. فرآیند جوش نیز باید بر اساس روش اجرایی تعریفشده کنترل شود.
روش اتصال تبدیل به لوله
تبدیل میتواند با روشهای مختلف به لوله متصل شود. روش مناسب به طراحی سیستم و مشخصات اتصال بستگی دارد.
اتصال با کوپلر و واشر
در سیستمهایی که برای اتصال از کوپلر و واشر الاستومری استفاده میشود، دهانهها باید تمیز و سالم باشند.
مهمترین نکات عبارتاند از:
- بررسی سلامت واشر
- قرارگیری صحیح واشر
- تمیز بودن سطح اتصال
- هممحوری دو قطعه
- رعایت عمق ورود
- استفاده از روانکننده در صورت پیشبینی در سیستم
- جلوگیری از جابهجایی واشر هنگام مونتاژ
اتصال جوشی
در برخی تبدیلهای بزرگ یا قطعات خاص، اتصال میتواند به صورت جوشی انجام شود. در این حالت، آمادهسازی سطوح و کنترل پارامترهای جوش اهمیت زیادی دارد.
پس از جوشکاری، محل اتصال باید از نظر ظاهری، پیوستگی، یکنواختی و وجود عیوب قابل مشاهده بررسی شود.
طول تبدیل چه اهمیتی دارد؟
طول تبدیل یکی از مشخصات مهمی است که گاهی در زمان انتخاب اتصال نادیده گرفته میشود.
اگر تغییر قطر در طول کوتاهتری انجام شود، هندسه اتصال با حالتی که همین تغییر قطر در طول بیشتری انجام شده متفاوت خواهد بود. بنابراین طول قطعه باید بر اساس نقشه و شرایط اجرایی تعیین شود.
در فضاهای محدود، طول تبدیل میتواند روی امکان نصب تأثیر داشته باشد. از طرف دیگر، در برخی خطوط، هندسه تغییر قطر باید با طراحی مسیر هماهنگ باشد.
نکات نصب تبدیل دوجداره کاروگیت
پیش از نصب، باید موقعیت هر دو لوله، تراز مسیر و ابعاد واقعی تبدیل بررسی شود.
مراحل کلی نصب عبارتاند از:
- کنترل قطر بزرگ و کوچک
- کنترل طول و هندسه تبدیل
- بررسی بستر
- تمیز کردن محل اتصال
- کنترل سلامت واشر یا آمادهسازی محل جوش
- قرار دادن تبدیل در راستای صحیح
- هممحوری با لولهها
- اجرای اتصال مطابق روش مشخصشده
- کنترل موقعیت نهایی
- اجرای مناسب خاکریزی اطراف اتصال
نباید برای جبران اختلاف ابعادی، اتصال را با نیروی بیش از حد در جای خود قرار داد. اگر قطر یا پروفیل دو قطعه با تبدیل هماهنگ نباشد، ابتدا باید مشخصات فنی بررسی شود.
تبدیل در خطوط فاضلاب
در شبکههای فاضلاب، تغییر قطر میتواند به دلایل مختلفی انجام شود؛ از تغییر ظرفیت مسیر گرفته تا اتصال شاخههای مختلف شبکه.
در این کاربرد، تبدیل باید با طراحی هیدرولیکی و شیب خط هماهنگ باشد. همچنین جهت قرارگیری و نحوه اتصال اهمیت دارد.
استفاده از تبدیل نامتناسب یا اجرای نادرست آن میتواند باعث ایجاد ناهماهنگی در مسیر داخلی لوله شود. به همین دلیل، سطح داخلی اتصال باید تا حد امکان با مسیر لوله هماهنگ باشد و اجرای آن بدون ایجاد تغییر شکل نامناسب انجام شود.

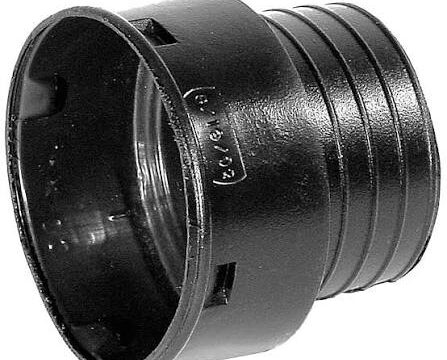

تبدیل و اتصال به منهول
در برخی پروژهها، یک سمت تبدیل به لوله و سمت دیگر به محل ورود یا خروج از منهول مربوط میشود. در این شرایط، ابعاد و تراز اتصال باید با جزئیات سازه منهول هماهنگ باشد.
مواردی مانند:
- تراز لوله
- قطر ورودی
- قطر خروجی
- محل قرارگیری اتصال
- آببندی محل عبور
- پایداری اتصال
- امکان دسترسی برای تعمیر و بازرسی
باید در طراحی و اجرا بررسی شوند.
نوع اتصال به منهول نیز باید بر اساس جزئیات اجرایی همان پروژه مشخص شود.
کنترل کیفیت تبدیل
کنترل کیفیت تبدیل باید متناسب با روش تولید انجام شود.
در قطعات قالبی، تمرکز اصلی روی دقت ابعادی، سلامت سطح، یکنواختی پروفیل و صحت هندسه است.
در قطعات دستساز و جوشی، علاوه بر این موارد، کیفیت برش، مونتاژ و جوش نیز باید بررسی شود.
مهمترین موارد کنترل عبارتاند از:
- قطر بزرگ
- قطر کوچک
- قطر داخلی
- قطر خارجی
- طول کلی
- ضخامت
- ارتفاع پروفیل
- هممحوری
- سلامت جداره
- کیفیت جوش
- وضعیت محل آببندی
- سازگاری با لوله
اشتباهات رایج در انتخاب تبدیل
یکی از اشتباهات متداول، اعلام فقط سایز بزرگ یا کوچک است. مشخصات تبدیل باید هر دو قطر را مشخص کند.
خطای دیگر، بیتوجهی به طول قطعه است. ممکن است تبدیل از نظر قطر مناسب باشد، اما طول آن با فضای نصب هماهنگ نباشد.
همچنین استفاده از تبدیل با پروفیل متفاوت، عدم کنترل هممحوری، استفاده نادرست از واشر و اجرای جوش بدون آمادهسازی مناسب از خطاهای مهم هستند.
چکلیست فنی تبدیل دوجداره کاروگیت
| مشخصه | اطلاعات مورد نیاز |
|---|---|
| نوع اتصال | تبدیل دوجداره کاروگیت |
| قطر بزرگ | سایز لوله بزرگتر |
| قطر کوچک | سایز لوله کوچکتر |
| طول | طول کلی تبدیل |
| جنس | پلیاتیلن و مشخصات ماده |
| روش تولید | قالبی یا دستساز و جوشی |
| روش اتصال | واشردار، جوشی یا سیستم پروژه |
| قطر داخلی و خارجی | مطابق پروفیل |
| ضخامت | مطابق مشخصات فنی |
| آببندی | نوع واشر یا سیستم آببندی |
| کاربرد | فاضلاب، زهکشی، آب سطحی و غیره |
| محل نصب | خط اصلی، شاخه یا منهول |
پرسشهای متداول
تبدیل دوجداره کاروگیت چه کاربردی دارد؟
برای اتصال دو لوله با قطر متفاوت در خطوط فاضلاب، زهکشی، آبهای سطحی و سایر شبکههای زیرزمینی استفاده میشود.
آیا تبدیل دوجداره کاروگیت فقط برای فاضلاب استفاده میشود؟
خیر. علاوه بر خطوط فاضلاب، در سیستمهای زهکشی، جمعآوری آب باران، آبهای سطحی و پروژههای عمرانی نیز کاربرد دارد.
تبدیل دوجداره کاروگیت در چه سایزهایی تولید میشود؟
در سایزهای مختلف قابل تولید است و در این مجموعه محدوده ۱۱۰ تا ۱۲۰۰ میلیمتر بررسی میشود. قطر بزرگ و کوچک باید به صورت جداگانه مشخص شوند.
تبدیلهای ۱۱۰ تا ۲۵۰ میلیمتر چگونه تولید میشوند؟
این تبدیلها میتوانند به صورت قالبی تولید شوند و از نظر قطر، طول، پروفیل و سلامت اتصال باید کنترل شوند.
تبدیلهای ۲۵۰ تا ۱۲۰۰ میلیمتر چگونه ساخته میشوند؟
این محصولات میتوانند به صورت دستساز و جوشی تولید شوند. کیفیت ماده، برش، مونتاژ و جوشکاری در آنها اهمیت زیادی دارد.
آیا تبدیل سایز ۲۵۰ قالبی است یا جوشی؟
سایز ۲۵۰ در محدوده مشترک قرار دارد و بسته به محصول و مشخصات سازنده میتواند قالبی یا دستساز و جوشی باشد.
مهمترین اطلاعات برای تعیین تبدیل چیست؟
قطر بزرگ، قطر کوچک، طول، جنس، روش تولید، نوع اتصال، پروفیل و سیستم آببندی از مهمترین اطلاعات مورد نیاز هستند.
آیا هر دو لوله با قطر اسمی متفاوت را میتوان با یک تبدیل به هم متصل کرد؟
خیر. علاوه بر قطر اسمی، قطر واقعی، پروفیل، نوع اتصال و شرایط آببندی باید با تبدیل سازگار باشد.
