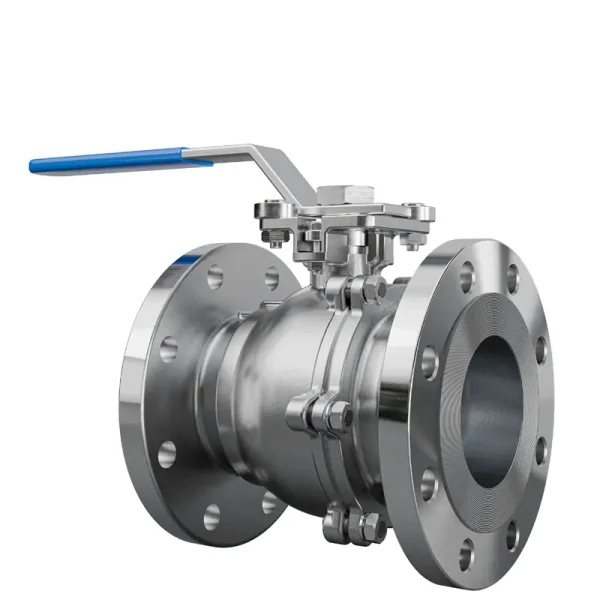

بال ولو فولادی دوتکه کلاس ۱۵۰ یکی از مدلهای پرکاربرد شیرهای توپی است که بدنه آن از دو بخش اصلی تشکیل میشود. این ساختار در مقایسه با مدل یکتکه، دسترسی متفاوتی به اجزای داخلی ایجاد میکند و در برخی کاربردهای صنعتی به دلیل امکان سرویس و نگهداری مناسبتر مورد توجه قرار میگیرد.
در این مدل، بدنه از فولاد کربنی (Carbon Steel) ساخته میشود و گرید فولاد باید هنگام خرید بهصورت دقیق مشخص شود. استفاده از عنوان «بال ولو فولادی» بهتنهایی اطلاعات کافی درباره متریال محصول ارائه نمیدهد و بهتر است گرید بدنه، نوع ساخت، جنس Ball، Seat و Stem در دیتاشیت محصول درج شود.
Class 150 نیز یک رده فشاری استاندارد است و نباید آن را معادل یک فشار ثابت در تمام دماها و شرایط کاری در نظر گرفت. فشار مجاز واقعی شیر براساس متریال، دمای کاری، طراحی و جدول Pressure-Temperature Rating مشخص میشود.
بال ولو فولادی دوتکه کلاس ۱۵۰ چیست؟
Two Piece Ball Valve نوعی بال ولو است که بدنه اصلی آن از دو بخش تشکیل شده است. این دو بخش بهگونهای مونتاژ میشوند که Ball، Seat و سایر اجزای داخلی درون مجموعه بدنه قرار بگیرند.
عملکرد اصلی شیر توسط Ball انجام میشود. با چرخش ۹۰ درجهای توپی، مسیر عبور سیال باز یا بسته میشود.
در وضعیت کاملاً باز، سوراخ عبوری Ball در امتداد مسیر جریان قرار میگیرد و سیال از شیر عبور میکند. با چرخاندن Ball، قسمت توپر آن مسیر را مسدود کرده و جریان قطع میشود.
ساختار دوتکه در مقایسه با One Piece Ball Valve معمولاً امکان دسترسی متفاوتی به اجزای داخلی ایجاد میکند، اما روش دقیق بازکردن، تعمیر و تعویض قطعات باید براساس طراحی سازنده بررسی شود.
Class 150 در بال ولو فولادی دوتکه
عبارت Class 150 نشاندهنده Pressure Class شیر است.
این Class نباید بهعنوان یک فشار ثابت و مستقل از دما تفسیر شود. ظرفیت فشار قابل تحمل شیر به عواملی مانند جنس بدنه، گرید فولاد، دمای کاری، سایز، طراحی و استاندارد محصول وابسته است.
بنابراین در زمان خرید باید علاوه بر Class 150، موارد زیر نیز بررسی شوند:
- Operating Pressure
- Design Pressure
- Operating Temperature
- Design Temperature
- Body Material
- Body Grade
- Seat Material
- Valve Size
- Pressure-Temperature Rating
اگر شیر در شرایط دمایی بالا یا پایین کار میکند، بررسی جدول Pressure-Temperature Rating اهمیت ویژهای خواهد داشت.
ساختار بال ولو فولادی دوتکه
بال ولو دوتکه از چند جزء اصلی تشکیل میشود که هر کدام نقش مشخصی در عملکرد شیر دارند.
بدنه دوتکه (Two Piece Body)
بدنه از دو بخش اصلی تشکیل شده است و اجزای داخلی بین این بخشها قرار میگیرند.
وظیفه اصلی بدنه، تحمل فشار داخلی و نگهداری Ball و Seat است.
در مدلهای فولادی، بدنه میتواند از فولاد کربنی ریختگی ساخته شود. یکی از گریدهای رایج در این حوزه ASTM A216 WCB است.
بسته به طراحی و شرایط سرویس، گریدهایی مانند WCC نیز ممکن است استفاده شوند. برای برخی سرویسهای دمای پایین نیز گریدهای ASTM A352 LCB و LCC مطرح هستند.
انتخاب گرید باید براساس شرایط واقعی پروژه انجام شود.
بال یا توپی (Ball)
Ball عضو کروی داخل شیر است که وظیفه قطع و وصل جریان را بر عهده دارد.
کیفیت سطح Ball و دقت ماشینکاری آن اهمیت زیادی دارد، زیرا Ball مستقیماً با Seat درگیر میشود.
هرگونه آسیب، خوردگی یا خط و خش نامناسب روی سطح Ball میتواند عملکرد آببندی شیر را تحت تأثیر قرار دهد.
سیت (Seat)
Seat بین Ball و بدنه قرار میگیرد و وظیفه ایجاد آببندی را بر عهده دارد.
مواد مختلفی برای Seat مورد استفاده قرار میگیرند و PTFE و RPTFE از گزینههای متداول در برخی طراحیها هستند.
با این حال، انتخاب Seat باید براساس فشار، دما، نوع سیال و شرایط عملیاتی انجام شود.
استم (Stem)
Stem حرکت چرخشی را از Handle یا Actuator به Ball منتقل میکند.
آببندی این قسمت اهمیت زیادی دارد، زیرا Stem از بدنه خارج شده و باید از نشت سیال به محیط جلوگیری شود.
اتصال بدنه
در بال ولو دوتکه، دو قسمت بدنه با مکانیزم مشخصی به یکدیگر متصل میشوند. طراحی این اتصال میتواند در مدلهای مختلف متفاوت باشد.
بنابراین هنگام خرید، نقشه مقطعی یا Sectional Drawing میتواند اطلاعات مناسبی درباره ساختار شیر در اختیار خریدار قرار دهد.
تفاوت بال ولو دوتکه و یکتکه
مقایسه ساختار دو مدل برای انتخاب مناسب اهمیت زیادی دارد.
| ویژگی | یکتکه | دوتکه |
|---|---|---|
| ساختار بدنه | One Piece | Two Piece |
| تعداد بخشهای اصلی بدنه | یک بخش | دو بخش |
| دسترسی به اجزای داخلی | وابسته به طراحی | وابسته به طراحی و نحوه مونتاژ |
| تعمیرپذیری | وابسته به سازنده | معمولاً انعطافپذیرتر در برخی طراحیها |
| ساختار کلی | سادهتر | پیچیدهتر از یکتکه |
| کاربرد | قطع و وصل عمومی | قطع و وصل عمومی و برخی کاربردهای صنعتی |
این تفاوت به این معنی نیست که هر مدل دوتکه الزاماً از هر مدل یکتکه تعمیرپذیرتر یا بادوامتر است. طراحی واقعی سازنده و روش مونتاژ باید بررسی شود.
تفاوت بال ولو دوتکه و سهتکه
در Three Piece Ball Valve، بدنه از سه بخش اصلی تشکیل میشود و در بسیاری از طراحیها امکان جداسازی قسمت مرکزی و دسترسی بهتر به اجزای داخلی وجود دارد.
در مدل دوتکه، تعداد بخشهای بدنه کمتر است و ساختار کلی میتواند سادهتر باشد.
انتخاب میان Two Piece و Three Piece باید بر اساس نیاز پروژه، تعمیرات، فضای نصب، نوع سیال و سیاست نگهداری انجام شود.
اگر شیر در نقطهای نصب میشود که تعمیرات دورهای اهمیت زیادی دارد، بررسی دقیق ساختار داخلی و روش تعویض Seat و سایر قطعات پیش از خرید اهمیت پیدا میکند.
گرید فولاد در بال ولو دوتکه کلاس ۱۵۰
یکی از مهمترین اطلاعاتی که هنگام خرید باید مشخص شود، گرید بدنه است.
برای بدنههای فولادی ریختگی، گریدهای زیر ممکن است بسته به شرایط طراحی مورد استفاده قرار گیرند:
| گرید فولاد | کاربرد کلی |
|---|---|
| ASTM A216 WCB | فولاد کربنی ریختگی برای کاربردهای صنعتی مشخص |
| ASTM A216 WCC | فولاد کربنی ریختگی برای شرایط طراحی مربوطه |
| ASTM A352 LCB | فولاد مناسب برای برخی سرویسهای دمای پایین |
| ASTM A352 LCC | گرید دمای پایین برای کاربردهای مشخص |
این گریدها جایگزین مستقیم یکدیگر نیستند.
برای مثال، اگر شیر برای سرویس دمای پایین انتخاب میشود، انتخاب گرید مناسب باید براساس دمای طراحی و الزامات متریال انجام شود.
در استعلام خرید بهتر است عبارت Carbon Steel Body همراه با گرید دقیق در درخواست درج شود.
چرا گرید بدنه در خرید اهمیت دارد؟
فولاد کربنی تنها یک عنوان عمومی برای گروهی از متریالها است. هر گرید ویژگیهای مشخصی دارد و برای شرایط خاصی طراحی شده است.
دما، فشار و شرایط محیطی میتوانند روی انتخاب متریال اثر بگذارند.
به همین دلیل، در خرید پروژهای بهتر است گرید بدنه فقط در مکالمه فروشنده و خریدار مطرح نشود، بلکه در:
- Datasheet
- Material Certificate
- Purchase Order
- Technical Specification
نیز بهصورت شفاف درج شود.
اتصال بال ولو فولادی دوتکه کلاس ۱۵۰
نوع اتصال یکی از مشخصات اصلی در استعلام این محصول است.
بال ولو دوتکه میتواند براساس طراحی با انواع مختلف End Connection تولید شود. در مدلهای مختلف ممکن است اتصال رزوهای، جوشی یا سایر طراحیهای مورد نیاز پروژه وجود داشته باشد.
در صورتی که اتصال شیر رزوهای باشد، باید مواردی مانند:
- سایز رزوه
- استاندارد رزوه
- نوع رزوه
- سایز اسمی
- سازگاری با اتصال خط
بررسی شوند.
اگر شیر قرار است به سیستم موجود متصل شود، نوع اتصال لوله باید پیش از سفارش در اختیار تأمینکننده قرار گیرد.
بال ولو دوتکه فلنجدار یا رزوهای
ساختار Two Piece بهتنهایی نوع اتصال شیر را مشخص نمیکند.
ممکن است دو بال ولو هر دو Two Piece باشند اما یکی با اتصال رزوهای و دیگری با اتصال فلنجی عرضه شود.
بنابراین هنگام خرید باید دو موضوع بهصورت جداگانه مشخص شوند:
Body Construction: Two Piece
End Connection: نوع اتصال مورد نیاز
این تفکیک از اشتباه در سفارش جلوگیری میکند.
Full Bore و Reduced Bore در بال ولو دوتکه
یکی دیگر از مشخصات مهم، نوع مسیر عبور داخلی است.
در Full Bore Ball Valve، قطر مسیر عبور داخلی بزرگتر بوده و محدودیت جریان معمولاً کمتر است.
در Reduced Bore Ball Valve، قطر مسیر عبور کوچکتر است و این موضوع میتواند روی افت فشار و رفتار جریان اثر بگذارد.
انتخاب Bore باید براساس شرایط فرایند انجام شود.
اگر هدف کاهش افت فشار و حفظ مسیر عبور بزرگتر باشد، Full Bore ممکن است مورد توجه قرار گیرد؛ اما انتخاب نهایی باید براساس طراحی خط و الزامات پروژه انجام شود.
کاربرد بال ولو فولادی دوتکه کلاس ۱۵۰
این نوع بال ولو بسته به متریال و طراحی میتواند در کاربردهای مختلفی استفاده شود، از جمله:
- خطوط آب صنعتی
- تأسیسات
- خطوط هوای فشرده
- برخی خطوط گاز
- سیستمهای انتقال سیالات
- واحدهای صنعتی
- برخی کاربردهای فرایندی
- صنایع نفت و گاز
- صنایع پتروشیمی
مناسببودن شیر برای هر سرویس باید براساس فشار، دما، سیال، Seat، گرید فولاد و استانداردهای پروژه بررسی شود.
وجود عنوان «بال ولو فولادی» به این معنی نیست که محصول برای تمام سیالات صنعتی مناسب است.
بال ولو فولادی دوتکه برای On/Off Service
کاربرد اصلی بال ولو، On/Off Service است.
در وضعیت باز، مسیر جریان برقرار میشود و در وضعیت بسته، مسیر بهطور کامل مسدود میشود.
استفاده از بال ولو در حالت نیمهباز برای کنترل دائمی دبی یا Throttling بدون تأیید سازنده میتواند باعث آسیب به Seat و کاهش عمر مفید شیر شود.
اگر کاربرد پروژه کنترل مداوم جریان است، باید مشخص شود که شیر برای چنین سرویسی طراحی شده یا خیر.
انتخاب سایز بال ولو دوتکه کلاس ۱۵۰
سایز شیر باید با توجه به شرایط واقعی جریان انتخاب شود.
اطلاعاتی که معمولاً برای انتخاب سایز نیاز است عبارتاند از:
- DN یا NPS
- سایز لوله
- دبی
- فشار کاری
- فشار طراحی
- دمای کاری
- نوع سیال
- سرعت جریان
- افت فشار مجاز
- نوع Bore
مساویبودن سایز اسمی شیر و لوله همیشه به معنای انتخاب صحیح نیست.
در برخی خطوط ممکن است براساس دبی و شرایط فرایندی، سایز شیر متفاوت از سایز اسمی لوله انتخاب شود.
بال ولو دوتکه دستی یا اکچویتوری
این شیر میتواند بهصورت دستی یا مجهز به اکچویتور استفاده شود.
در مدل دستی، Handle مستقیماً برای چرخاندن Stem استفاده میشود.
در برخی سایزها ممکن است Gear Operator برای کاهش نیروی مورد نیاز اپراتور مورد استفاده قرار گیرد.
برای اتوماسیون نیز امکان استفاده از:
- Pneumatic Actuator
- Electric Actuator
وجود دارد.
انتخاب اکچویتور باید براساس Torque مورد نیاز انجام شود.
عوامل مؤثر بر Torque عبارتاند از:
- سایز Ball
- فشار خط
- جنس Seat
- دمای کاری
- شرایط سرویس
- فشار تفاضلی
- نوع طراحی شیر
بنابراین انتخاب اکچویتور تنها بر اساس DN شیر صحیح نیست.
نکات نصب بال ولو فولادی دوتکه
پیش از نصب، باید مشخصات اتصال شیر و خط کاملاً تطبیق داده شوند.
در مدلهای رزوهای، رزوه شیر و لوله باید از نظر استاندارد و ابعاد سازگار باشند.
در مدلهای فلنجی یا سایر اتصالات نیز باید مشخصات اتصال، ابعاد و الزامات نصب بررسی شود.
همچنین نباید لولهها بهگونهای نصب شوند که تنش مکانیکی اضافی به بدنه شیر وارد شود.
فضای اطراف شیر نیز باید برای عملکرد Handle، نصب اکچویتور و انجام تعمیرات احتمالی کافی باشد.
تعمیر و نگهداری بال ولو دوتکه
یکی از دلایل توجه به مدل دوتکه، ساختار آن در مقایسه با مدل یکتکه است.
با این حال، امکان تعمیر داخلی به طراحی سازنده بستگی دارد و نباید بدون بررسی نقشه محصول فرض کرد که تمام مدلهای Two Piece به یک روش باز و تعمیر میشوند.
در خرید پروژهای بهتر است مشخص شود:
- Seat قابل تعویض است یا خیر؟
- Stem Seal قابل تعویض است؟
- قطعات یدکی موجود هستند؟
- روش بازکردن بدنه چیست؟
- کیت تعمیراتی قابل تأمین است؟
- دستورالعمل Maintenance ارائه میشود؟
این اطلاعات در شیرهایی که قرار است برای مدت طولانی در سرویس باقی بمانند، اهمیت بیشتری پیدا میکنند.
تست بال ولو فولادی دوتکه کلاس ۱۵۰
قبل از تحویل شیر، بسته به استاندارد و مشخصات پروژه، تستهای مختلفی میتوانند انجام شوند.
Shell Test برای بررسی مقاومت بدنه در فشار آزمایشی و Seat Test برای بررسی آببندی شیر مورد استفاده قرار میگیرند.
در پروژههایی که کنترل متریال اهمیت دارد، دریافت Material Test Certificate (MTC) نیز میتواند ضروری باشد.
مدارک تست بهتر است در زمان استعلام خرید درخواست شوند تا بعداً در روند تحویل محصول مشکلی ایجاد نشود.
استانداردهای مورد توجه در خرید بال ولو دوتکه
بسته به طراحی شیر و کاربرد آن، استانداردهایی مانند API 608 و ASME B16.34 ممکن است در مشخصات فنی مطرح شوند.
استانداردهای اتصال نیز باید متناسب با نوع End Connection بررسی شوند.
اگر شیر برای پروژههای نفت، گاز یا پتروشیمی خریداری میشود، علاوه بر استاندارد طراحی عمومی، باید الزامات فنی کارفرما و مشخصات پروژه نیز بررسی شوند.
در واقع یک شیر زمانی برای خرید مناسب است که مجموعه مشخصات آن با نیاز پروژه تطابق داشته باشد؛ نه اینکه صرفاً نام یک استاندارد روی کاتالوگ درج شده باشد.
مدارک فنی مورد نیاز برای خرید
برای خرید حرفهای بال ولو فولادی دوتکه، دریافت مدارک فنی قبل از تأیید سفارش میتواند از بسیاری از مغایرتها جلوگیری کند.
مدارک مورد نیاز بسته به پروژه میتوانند شامل موارد زیر باشند:
- Datasheet
- GA Drawing
- Dimensional Drawing
- Material Certificate
- Test Certificate
- Pressure-Temperature Rating
- مشخصات Seat
- مشخصات Ball
- مشخصات Stem
- اطلاعات Torque
- Spare Parts List
- دستورالعمل نصب و نگهداری
اگر شیر مجهز به اکچویتور باشد، مدارک فنی Actuator نیز باید بررسی شود.
استعلام خرید بال ولو فولادی دوتکه کلاس ۱۵۰
برای دریافت پیشنهاد فنی دقیق، بهتر است مشخصات محصول در قالب Technical Inquiry ارسال شود.
| مشخصه | اطلاعات مورد نیاز |
|---|---|
| نوع شیر | Two Piece Ball Valve |
| جنس بدنه | Carbon Steel |
| کلاس فشاری | Class 150 |
| سایز | DN / NPS |
| نوع اتصال | مطابق پروژه |
| گرید بدنه | ASTM A216 WCB یا گرید مورد نیاز |
| نوع Bore | Full Bore / Reduced Bore |
| جنس Ball | مطابق مشخصات فنی |
| جنس Seat | مطابق شرایط سرویس |
| جنس Stem | مطابق طراحی |
| عملکرد | Manual / Pneumatic / Electric |
| فشار کاری | Operating Pressure |
| دمای کاری | Operating Temperature |
| سیال | Fluid |
| استاندارد طراحی | مطابق پروژه |
| استاندارد تست | مطابق پروژه |
| مدارک | MTC / Test Certificate / Datasheet |
هرچه اطلاعات فنی در زمان استعلام کاملتر باشد، پیشنهادهای دریافتشده قابلیت مقایسه بیشتری خواهند داشت.
نکات مهم هنگام خرید بال ولو فولادی دوتکه
هنگام خرید این محصول، چند مشخصه باید حتماً بهصورت دقیق کنترل شوند.
اول، Class 150 باید همراه با Pressure-Temperature Rating بررسی شود.
دوم، جنس بدنه باید بهصورت دقیق مشخص شود و بهتر است گرید فولاد در اسناد فنی درج شود.
سوم، نوع اتصال باید با سیستم لولهکشی موجود سازگار باشد.
چهارم، جنس Seat باید برای فشار، دما و نوع سیال مناسب باشد.
پنجم، Full Bore یا Reduced Bore باید در مشخصات سفارش مشخص شود.
ششم، اگر شیر اتوماتیک است، Torque و مشخصات Actuator باید بررسی شوند.
هفتم، برای پروژههای حساس بهتر است MTC، Test Certificate و Datasheet پیش از تأیید نهایی دریافت و بررسی شوند.
بال ولو فولادی دوتکه کلاس ۱۵۰ در پروژههایی که یک ساختار دوبخشی برای بدنه و امکان سرویس متناسب با طراحی شیر مورد نیاز است، میتواند در گزینههای خرید قرار گیرد. انتخاب صحیح آن باید براساس گرید فولاد کربنی، فشار و دما، نوع سیال، سایز، نوع اتصال، Bore، Seat، روش عملکرد و استانداردهای مورد نیاز پروژه انجام شود تا محصول انتخابشده با شرایط واقعی خط و الزامات بهرهبرداری سازگار باشد.
