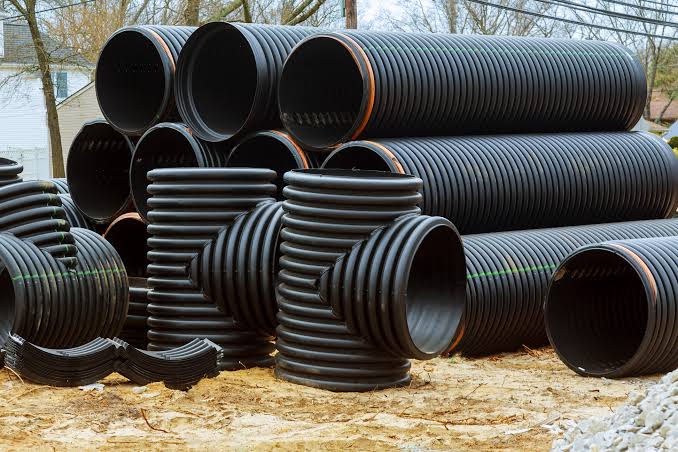

استاندارد اتصالات دوجداره کاروگیت مجموعهای از الزامات فنی مربوط به طراحی، مواد اولیه، ابعاد، روش تولید، کیفیت اتصال، آببندی و کنترل نهایی قطعات را در بر میگیرد. این اتصالات در شبکههای فاضلاب، زهکشی، جمعآوری آبهای سطحی و خطوط زیرزمینی استفاده میشوند و کیفیت آنها باید با مشخصات لوله و الزامات پروژه هماهنگ باشد.
در اتصالات دوجداره کاروگیت، تنها شکل ظاهری یا سایز اسمی معیار ارزیابی نیست. قطر داخلی و خارجی، ضخامت جداره، پروفیل کاروگیت، زاویه، طول، روش تولید، نوع اتصال و کیفیت ماده اولیه همگی در عملکرد نهایی قطعه تأثیر دارند.
همچنین استاندارد مورد استفاده باید با نوع محصول و کاربرد آن مطابقت داشته باشد. به همین دلیل، در پروژههای مختلف ممکن است علاوه بر الزامات عمومی محصول، مشخصات فنی اختصاصی پروژه نیز برای کنترل قطعات در نظر گرفته شود.
استاندارد اتصالات دوجداره کاروگیت شامل چه مواردی است؟
وقتی درباره استاندارد یک اتصال دوجداره کاروگیت صحبت میشود، مجموعهای از مشخصات باید بررسی شود. مهمترین آنها عبارتاند از:
- جنس و مشخصات ماده اولیه
- ابعاد و تلرانسهای مجاز
- قطر داخلی و خارجی
- ضخامت جداره
- شکل و ارتفاع پروفیل
- یکنواختی ساختار
- روش تولید
- کیفیت جوش در قطعات جوشی
- نوع و کیفیت سیستم آببندی
- سازگاری اتصال با لوله
- مقاومت مکانیکی مورد نیاز
- کنترل ظاهری
- کنترل ابعادی
- روش بازرسی
- الزامات بستهبندی و حمل در صورت تعیین در مشخصات پروژه
بنابراین نمیتوان یک عدد یا مشخصه واحد را به عنوان «استاندارد تمام اتصالات دوجداره کاروگیت» در نظر گرفت. مشخصات نهایی باید از استاندارد محصول، مشخصات سازنده و الزامات فنی پروژه استخراج شود.
اهمیت استاندارد در تولید اتصالات
اتصال دوجداره باید در زمان نصب بتواند با لوله اصلی از نظر هندسی و عملکردی هماهنگ شود. اگر ابعاد اتصال با لوله مطابقت نداشته باشد، حتی در صورت مناسب بودن سایز اسمی، امکان ایجاد مشکل در نصب یا آببندی وجود دارد.
استانداردسازی در تولید باعث میشود مواردی مانند قطر، ضخامت، پروفیل، محل اتصال و کیفیت ساخت در محدوده مشخصی کنترل شوند.
این موضوع بهخصوص در پروژههایی که تعداد زیادی اتصال استفاده میشود اهمیت بیشتری دارد؛ زیرا اختلاف ابعادی بین قطعات میتواند روند اجرا را دشوار کند.
استاندارد مواد اولیه اتصالات دوجداره کاروگیت
پلیاتیلن یکی از مواد متداول در ساخت لوله و اتصالات دوجداره کاروگیت است. اما در کنترل استاندارد ماده اولیه، صرفاً ذکر عبارت «پلیاتیلن» کافی نیست.
مشخصات ماده میتواند شامل موارد زیر باشد:
- گرید ماده
- خواص مکانیکی
- ویژگیهای فرآیندی
- یکنواختی ماده
- سازگاری برای روش تولید
- سازگاری برای جوشکاری
- الزامات پروژه
در قطعات جوشی، انتخاب ماده سازگار اهمیت بیشتری دارد؛ زیرا کیفیت جوش به شرایط ماده و فرآیند اتصال وابسته است.
همچنین استفاده از مواد اولیه باید مطابق مشخصات فنی تعیینشده انجام شود و در صورت وجود الزام مشخص برای نوع ماده، همان الزام باید مبنای کنترل قرار گیرد.
الزامات ابعادی اتصالات
یکی از مهمترین بخشهای کنترل استاندارد، بررسی ابعاد است.
در اتصالات دوجداره کاروگیت، موارد زیر میتوانند مورد اندازهگیری قرار گیرند:
- قطر اسمی
- قطر داخلی
- قطر خارجی
- ضخامت جداره
- ارتفاع پروفیل
- طول کلی
- طول دهانهها
- عمق اتصال
- قطر شاخه
- زاویه
- موقعیت شاخه
- هممحوری
مقادیر دقیق ابعاد و تلرانسها باید مطابق استاندارد یا مشخصات فنی مورد استفاده در پروژه تعیین شوند و نمیتوان یک مقدار ثابت را برای تمام محصولات و پروفیلهای کاروگیت در نظر گرفت.
این موضوع بهخصوص در تبدیلها، سهراهیها و اتصالات منهول اهمیت زیادی دارد؛ زیرا هر قطعه ممکن است چند اندازه و هندسه متفاوت داشته باشد.
روش تولید و الزامات کنترل آن
در این مجموعه، اتصالات دوجداره کاروگیت در دو محدوده اصلی از نظر روش ساخت بررسی میشوند.
اتصالات قالبی ۱۱۰ تا ۲۵۰ میلیمتر
در سایزهای ۱۱۰ تا ۲۵۰ میلیمتر، اتصالات میتوانند به صورت قالبی تولید شوند.
در این روش، کنترل قالب و فرآیند تولید اهمیت زیادی دارد. مواردی مانند یکنواختی قطعه، شکل صحیح پروفیل، ابعاد دهانهها و سلامت سطح باید بررسی شوند.
مهمترین کنترلها شامل:
- سلامت سطح
- نبود ترک
- نبود آسیب حرارتی
- یکنواختی پروفیل
- کنترل قطر
- کنترل زاویه
- کنترل طول
- سلامت محل اتصال
- سازگاری با لوله
است.
اتصالات دستساز و جوشی ۲۵۰ تا ۱۲۰۰ میلیمتر
در محدوده ۲۵۰ تا ۱۲۰۰ میلیمتر، اتصالات میتوانند به صورت دستساز و جوشی ساخته شوند.
در این روش، کنترل فرآیند ساخت اهمیت زیادی دارد. برش قطعات، آمادهسازی سطوح، مونتاژ، شکلدهی و جوشکاری باید طبق روش اجرایی مشخص انجام شوند.
عوامل مهم عبارتاند از:
- کیفیت قطعات اولیه
- ضخامت
- دقت برش
- آمادهسازی سطح
- دمای فرآیند
- فشار جوش
- زمان جوش
- مهارت اپراتور
- کنترل هندسه
- بازرسی جوش
سایز ۲۵۰ میلیمتر در محدوده مشترک قرار دارد و بسته به محصول، مشخصات سازنده و سفارش پروژه میتواند به صورت قالبی یا دستساز و جوشی تولید شود.
الزامات استاندارد برای جوش اتصالات بزرگ
در اتصالات دستساز و جوشی، کیفیت جوش یکی از بخشهای مهم کنترل کیفیت است.
جوشکاری باید با روش مناسب برای ماده و ساختار قطعه انجام شود. پیش از جوش، سطوح باید آماده و تمیز باشند و پارامترهای فرآیند مطابق روش اجرایی تعیین شوند.
پس از جوشکاری، محل اتصال باید از نظر مواردی مانند:
- یکنواختی
- پیوستگی
- نبود ترک
- نبود جدایش
- نبود سوختگی شدید
- سلامت هندسه
- عدم تغییر شکل نامناسب
بررسی شود.
در پروژههای حساس، نوع و سطح بازرسی جوش باید در اسناد فنی پروژه مشخص شود.
استاندارد آببندی اتصالات
در شبکههای فاضلاب و زهکشی، آببندی یکی از بخشهای مهم عملکرد اتصال است.
در سیستمهایی که از واشر الاستومری استفاده میشود، باید مشخصات واشر با سیستم اتصال هماهنگ باشد.
موارد قابل کنترل شامل:
- جنس واشر
- ابعاد واشر
- سلامت سطح
- محل قرارگیری
- وضعیت شیار یا محل نشیمن
- عمق ورود
- هممحوری
- جلوگیری از پیچش واشر
است.
نوع دقیق واشر و الزامات آن باید مطابق مشخصات سیستم و پروژه تعیین شود.
در اتصالاتی که روش دیگری برای آببندی دارند، همان روش باید طبق دستورالعمل اجرایی کنترل شود.
سازگاری اتصال و لوله
یکی از مهمترین الزامات فنی این است که اتصال و لوله از نظر هندسی با یکدیگر سازگار باشند.
برای بررسی این سازگاری باید موارد زیر مقایسه شوند:
- قطر اسمی
- قطر داخلی
- قطر خارجی
- پروفیل کاروگیت
- محل اتصال
- عمق ورود
- نوع کوپلر
- سیستم آببندی
- روش اتصال
به همین دلیل، نمیتوان صرفاً بر اساس نام یا سایز اسمی، یک اتصال را برای هر لوله کاروگیت مناسب دانست.
حتی دو محصول با قطر اسمی مشابه ممکن است به دلیل تفاوت در پروفیل یا ابعاد محل اتصال، قابلیت استفاده مستقیم با یکدیگر را نداشته باشند.
کنترل ظاهری اتصالات
کنترل ظاهری معمولاً یکی از اولین مراحل بازرسی قطعه است.
سطح اتصال باید از نظر وجود عیوب قابل مشاهده بررسی شود. موارد مهم عبارتاند از:
- ترک
- شکستگی
- سوراخ
- تغییر شکل شدید
- سوختگی
- جدایش لایهها در محل جوش
- آسیب ناشی از حمل
- تغییر شکل دهانه
- ناهماهنگی محسوس پروفیل
کنترل ظاهری به تنهایی جایگزین کنترل ابعادی یا آزمونهای مورد نیاز پروژه نیست، اما میتواند بسیاری از عیوب اولیه را مشخص کند.
کنترل ابعادی قبل از اجرا
پیش از ورود اتصالات به مرحله نصب، بهتر است ابعاد اصلی آنها بررسی شود.
برای مثال در یک زانو باید زاویه، قطر دهانهها و طول کنترل شود. در سهراهی، قطر خط اصلی، قطر شاخه و موقعیت انشعاب اهمیت دارد. در تبدیل نیز هر دو قطر و طول قطعه باید کنترل شوند.
در اتصالات منهول نیز علاوه بر قطر، محل اتصال، تراز و جزئیات آببندی اهمیت دارد.
کنترل کیفیت در زمان تحویل
کنترل کیفیت نباید فقط به کارخانه محدود شود. هنگام تحویل قطعات به پروژه نیز میتوان مشخصات آنها را با مدارک فنی مقایسه کرد.
اطلاعات قابل بررسی شامل:
- نوع اتصال
- سایز
- تعداد
- جنس
- روش تولید
- روش اتصال
- مشخصات آببندی
- سلامت ظاهری
- ابعاد اصلی
- مدارک فنی مربوط به محصول
است.
اگر قطعه در زمان حمل دچار تغییر شکل یا آسیب شده باشد، باید قبل از نصب بررسی شود.
استاندارد اجرای اتصالات دوجداره کاروگیت
حتی اگر اتصال از نظر تولید کاملاً مطابق مشخصات باشد، اجرای نادرست میتواند عملکرد سیستم را تحت تأثیر قرار دهد.
در زمان اجرا باید موارد زیر کنترل شوند:
- آماده بودن بستر
- تمیز بودن محل اتصال
- بررسی سلامت قطعه
- کنترل جهت نصب
- هممحوری
- رعایت عمق اتصال
- نصب صحیح واشر در صورت وجود
- اجرای صحیح جوش در اتصالات جوشی
- کنترل تراز و شیب
- خاکریزی و تراکم مناسب اطراف اتصال
در خطوط فاضلاب ثقلی، تراز و شیب اهمیت ویژهای دارند و باید مطابق نقشه اجرایی کنترل شوند.
استاندارد کنترل اتصالات منهول
اتصال لوله دوجداره به منهول یکی از نقاط حساس شبکه است. در این بخش علاوه بر مشخصات لوله، ساختار منهول نیز باید در نظر گرفته شود.
موارد مهم عبارتاند از:
- قطر بازشو
- موقعیت اتصال
- تراز لوله
- هممحوری
- سیستم آببندی
- نوع رابط
- جنس قطعات
- شرایط بستر
- نحوه خاکریزی اطراف اتصال
بازشو نباید صرفاً بر اساس قطر اسمی لوله ایجاد شود؛ بلکه باید جزئیات واقعی سیستم اتصال و الزامات آببندی نیز در نظر گرفته شوند.
تفاوت کنترل اتصال قالبی و جوشی
نوع روش تولید روی فرآیند کنترل کیفیت اثر میگذارد.
در قطعات قالبی، تمرکز بیشتری روی دقت قالب، ابعاد، شکل پروفیل و سلامت سطح وجود دارد.
در قطعات دستساز و جوشی، علاوه بر ابعاد و شکل هندسی، کیفیت فرآیند ساخت و جوشکاری نیز باید کنترل شود.
به همین دلیل، فرم بازرسی دو نوع محصول لزوماً یکسان نیست و باید متناسب با روش تولید تنظیم شود.
مدارک فنی مورد نیاز برای کنترل کیفیت
برای پروژههای حرفهای، بهتر است اطلاعات فنی محصول قبل از اجرا در دسترس باشد.
این اطلاعات میتواند شامل موارد زیر باشد:
- مشخصات ماده اولیه
- مشخصات ابعادی
- روش تولید
- نوع اتصال
- مشخصات آببندی
- روش اجرایی جوش در صورت وجود
- دستورالعمل نصب
- الزامات بازرسی
- نتایج آزمونهای مورد نیاز پروژه
نوع و سطح مدارک مورد نیاز باید بر اساس اهمیت پروژه و مشخصات فنی تعیین شود.
اشتباهات رایج در رعایت استاندارد
یکی از خطاهای رایج، استفاده از عبارت «استاندارد» بدون مشخص کردن استاندارد یا Specification مربوط به محصول است. برای کنترل واقعی، باید مشخص باشد که محصول بر اساس کدام الزامات فنی ارزیابی میشود.
خطاهای دیگر عبارتاند از:
- کنترل نکردن قطر واقعی
- بیتوجهی به پروفیل لوله
- استفاده از اتصال ناسازگار
- کنترل نکردن کیفیت جوش
- بررسی نکردن آببندی
- عدم کنترل ابعاد پیش از نصب
- پوشاندن اتصال قبل از بازرسی
- نادیده گرفتن شرایط بستر
- استفاده از یک معیار ثابت برای تمام سایزها
چکلیست استاندارد و کنترل کیفیت
| بخش کنترل | موارد مورد بررسی |
|---|---|
| ماده اولیه | جنس، گرید و مشخصات فنی |
| ابعاد | قطر، طول، ضخامت و پروفیل |
| هندسه | زاویه، هممحوری و موقعیت شاخه |
| سطح | ترک، سوختگی، شکستگی و آسیب |
| روش تولید | قالبی یا دستساز و جوشی |
| جوش | یکنواختی، پیوستگی و سلامت اتصال |
| آببندی | واشر یا سیستم آببندی پروژه |
| سازگاری | تطابق با لوله اصلی |
| اجرا | تراز، شیب، بستر و هممحوری |
| منهول | بازشو، تراز و آببندی |
| مدارک | مشخصات فنی و نتایج کنترل |
پرسشهای متداول
استاندارد اتصالات دوجداره کاروگیت شامل چه مواردی است؟
استاندارد و مشخصات فنی این اتصالات میتواند ابعاد، جنس، روش تولید، کیفیت جوش، آببندی، تلرانسها، روشهای بازرسی و الزامات اجرایی را دربرگیرد.
آیا یک استاندارد ثابت برای تمام اتصالات دوجداره وجود دارد؟
نمیتوان یک مجموعه مشخصات واحد را برای تمام محصولات و پروژهها در نظر گرفت. استاندارد محصول، نوع اتصال، پروفیل لوله و Specification پروژه باید مبنای کنترل باشند.
اتصالات ۱۱۰ تا ۲۵۰ میلیمتر چگونه کنترل میشوند؟
این اتصالات میتوانند قالبی باشند و کنترل ابعاد، پروفیل، سلامت سطح، زاویه و محل اتصال در آنها اهمیت دارد.
اتصالات ۲۵۰ تا ۱۲۰۰ میلیمتر چگونه کنترل میشوند؟
در این محدوده، قطعات میتوانند دستساز و جوشی باشند. علاوه بر کنترل ابعاد و هندسه، کیفیت برش، مونتاژ و جوشکاری نیز باید بررسی شود.
وضعیت سایز ۲۵۰ میلیمتر چگونه است؟
سایز ۲۵۰ در محدوده مشترک قرار دارد و بسته به محصول و مشخصات سازنده میتواند به صورت قالبی یا دستساز و جوشی تولید شود.
آیا جنس پلیاتیلن به تنهایی برای تأیید اتصال کافی است؟
خیر. گرید ماده، خواص مورد نیاز، ضخامت، روش تولید و سازگاری ماده با سیستم اتصال نیز باید مطابق مشخصات فنی بررسی شود.
مهمترین بخش کنترل کیفیت اتصال چیست؟
کنترل باید چندبخشی باشد و شامل ماده اولیه، ابعاد، هندسه، روش تولید، کیفیت جوش در قطعات جوشی، سیستم آببندی و سازگاری با لوله شود.
آیا کنترل استاندارد فقط در کارخانه انجام میشود؟
خیر. کنترل هنگام تحویل، پیش از نصب و در زمان اجرای اتصال نیز اهمیت دارد؛ زیرا ممکن است قطعه در حمل یا نصب دچار آسیب یا تغییر شکل شود.
