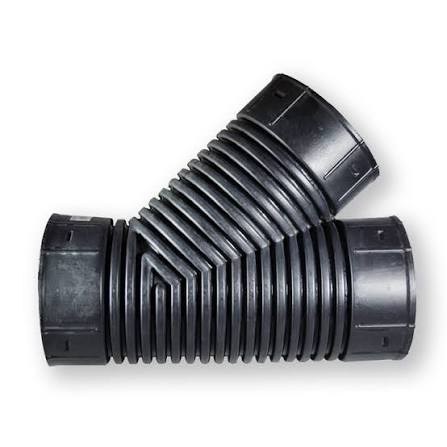

سهراهی دوجداره کاروگیت یکی از اتصالات کاربردی در اجرای شبکههای فاضلاب، زهکشی، جمعآوری آبهای سطحی و خطوط زیرزمینی است. این اتصال زمانی استفاده میشود که لازم باشد یک مسیر اصلی به یک شاخه فرعی متصل شود یا جریان از یک مسیر به دو مسیر هدایت شود. طراحی صحیح سهراهی نقش مهمی در هماهنگی مسیرهای لوله، آببندی اتصال و پایداری شبکه دارد.
ساختار سهراهی دوجداره کاروگیت مانند سایر اتصالات این سیستم، شامل جداره داخلی و جداره خارجی کاروگیت است. در زمان انتخاب یا ساخت سهراهی، تنها قطر خط اصلی کافی نیست و باید قطر شاخه، زاویه انشعاب، طول قطعه، روش اتصال، پروفیل لوله و روش تولید نیز مشخص شود.
سهراهی میتواند به صورت قالبی یا دستساز و جوشی تولید شود و انتخاب روش ساخت به سایز، مشخصات محصول و الزامات پروژه وابسته است.
سهراهی دوجداره کاروگیت چه کاربردی دارد؟
مهمترین وظیفه سهراهی ایجاد یک انشعاب از خط اصلی است. در پروژههای فاضلابی و زهکشی، این انشعاب میتواند برای اتصال یک مسیر فرعی، جمعآوری جریان از چند مسیر یا ایجاد ارتباط میان بخشهای مختلف شبکه مورد استفاده قرار گیرد.
کاربردهای متداول سهراهی عبارتاند از:
- خطوط فاضلاب ثقلی
- شبکه جمعآوری آبهای سطحی
- سیستمهای زهکشی
- خطوط انتقال آب باران
- شبکههای زیرزمینی شهری
- پروژههای عمرانی
- محوطههای صنعتی
- اتصال شاخههای فرعی به خط اصلی
- اتصال مسیرهای جانبی به منهول یا شبکه اصلی
در شبکه فاضلاب، محل قرارگیری انشعاب و زاویه ورود آن باید با نقشه اجرایی هماهنگ باشد. اجرای یک انشعاب بدون توجه به شیب مسیر و شرایط دسترسی میتواند عملیات نگهداری و بهرهبرداری را دشوار کند.
ساختار سهراهی دوجداره کاروگیت
سهراهی معمولاً از یک مسیر اصلی و یک شاخه فرعی تشکیل میشود. مسیر اصلی دارای دو دهانه و شاخه فرعی دارای یک دهانه است.
از نظر هندسی، مهمترین مشخصات سهراهی عبارتاند از:
- قطر خط اصلی
- قطر شاخه
- قطر داخلی
- قطر خارجی
- ضخامت جداره
- ارتفاع پروفیل کاروگیت
- زاویه انشعاب
- طول مسیر اصلی
- طول شاخه
- محل قرارگیری شاخه
- نوع اتصال
- سیستم آببندی
- روش تولید
سهراهی ممکن است به صورت همقطر یا کاهنده تولید شود. بنابراین هنگام تعیین مشخصات فنی باید قطر هر سه دهانه به صورت جداگانه مشخص شود.
سهراهی همقطر و کاهنده
سهراهی همقطر
در سهراهی همقطر، قطر خط اصلی و شاخه یکسان است. این نوع اتصال زمانی کاربرد دارد که مسیر فرعی از نظر ابعاد مشابه خط اصلی باشد.
برای این نوع سهراهی، مواردی مانند قطر، زاویه، طول قطعه و روش اتصال باید مشخص شود.
سهراهی کاهنده
در سهراهی کاهنده، قطر شاخه از قطر خط اصلی کوچکتر است. این نوع اتصال در شرایطی استفاده میشود که مسیر اصلی ظرفیت یا ابعاد بزرگتری نسبت به مسیر فرعی دارد.
برای مثال، ممکن است خط اصلی دارای قطر بزرگتر باشد و چند مسیر فرعی با قطر کمتر به آن متصل شوند.
در سهراهی کاهنده، مشخص کردن قطر خط اصلی و قطر شاخه اهمیت زیادی دارد و نباید فقط یک سایز کلی برای قطعه اعلام شود.
سایز سهراهی دوجداره کاروگیت
سهراهیهای دوجداره کاروگیت بسته به سیستم تولید در سایزهای مختلف قابل ساخت هستند. در این مجموعه، محدوده کلی ۱۱۰ تا ۱۲۰۰ میلیمتر مورد بررسی قرار میگیرد.
اما سایز اسمی به تنهایی برای تعیین مشخصات اتصال کافی نیست. در زمان کنترل قطعه باید قطر داخلی و خارجی، پروفیل، ضخامت و ابعاد محل اتصال نیز بررسی شود.
در سهراهی، علاوه بر سایز خط اصلی، باید سایز شاخه نیز مشخص باشد. بنابراین یک مشخصه فنی مناسب میتواند شامل موارد زیر باشد:
قطر خط اصلی × قطر شاخه + زاویه انشعاب
این اطلاعات باید بر اساس نقشه و مشخصات پروژه ثبت شود.
روش تولید سهراهی؛ قالبی یا دستساز و جوشی
روش تولید یکی از عوامل مهم در ارزیابی سهراهی است.
سهراهی قالبی ۱۱۰ تا ۲۵۰ میلیمتر
سهراهیهای سایز ۱۱۰ تا ۲۵۰ میلیمتر میتوانند به صورت قالبی تولید شوند. در این روش، هندسه قطعه توسط قالب ایجاد میشود و یکنواختی شکل، ابعاد و پروفیل اهمیت زیادی دارد.
در کنترل سهراهی قالبی باید موارد زیر بررسی شود:
- سلامت سطح
- نبود ترک
- نبود سوختگی یا آسیب حرارتی
- صحت قطر دهانهها
- صحیح بودن محل شاخه
- کنترل زاویه انشعاب
- یکنواختی پروفیل
- سلامت محل آببندی
- سازگاری با لوله اصلی و شاخه
سهراهی دستساز و جوشی ۲۵۰ تا ۱۲۰۰ میلیمتر
سهراهیهای ۲۵۰ تا ۱۲۰۰ میلیمتر میتوانند به صورت دستساز و جوشی ساخته شوند. در این روش، قطعات پلیاتیلنی مطابق هندسه مورد نیاز برش خورده و با فرآیند مناسب به یکدیگر متصل میشوند.
در تولید این قطعات، کیفیت موارد زیر اهمیت دارد:
- ماده اولیه
- ضخامت قطعات
- دقت برش
- آمادهسازی سطوح
- دمای جوش
- فشار و زمان جوشکاری
- مهارت اپراتور
- دقت مونتاژ
- کنترل زاویه
- کنترل ابعاد نهایی
سایز ۲۵۰ میلیمتر در محدوده مشترک قرار میگیرد و ممکن است بسته به محصول و مشخصات سازنده به صورت قالبی یا دستساز و جوشی تولید شود.
زاویه انشعاب سهراهی
زاویه شاخه یکی از مشخصات مهم سهراهی است. زاویه باید بر اساس نقشه مسیر و شرایط اجرایی تعیین شود و نمیتوان یک زاویه ثابت را برای همه پروژهها مناسب دانست.
زاویه انشعاب بر نحوه قرارگیری سهراهی، مسیر شاخه و شرایط اتصال تأثیر میگذارد. در خطوط فاضلاب ثقلی، محل و زاویه انشعاب باید با شیب خط و مسیر جریان هماهنگ باشد.
در زمان سفارش ساخت یا تهیه قطعه، بهتر است علاوه بر قطرها، زاویه نیز به صورت دقیق در مشخصات فنی درج شود.
جنس سهراهی دوجداره کاروگیت
پلیاتیلن از مواد متداول برای تولید لوله و اتصالات دوجداره کاروگیت است. با این حال، تعیین جنس تنها با ذکر نام پلیاتیلن کامل نمیشود.
مشخصات ماده میتواند شامل موارد زیر باشد:
- گرید ماده
- خواص مکانیکی
- ضخامت قطعات
- سازگاری برای جوشکاری
- شرایط محیطی پروژه
- الزامات فنی
- روش ساخت
در سهراهیهای جوشی، هماهنگی ماده شاخه و بدنه اصلی اهمیت ویژهای دارد. همچنین پارامترهای جوشکاری باید مطابق روش اجرایی تعریفشده کنترل شوند.
روش اتصال سهراهی به لوله
سهراهی دوجداره کاروگیت میتواند با سیستمهای اتصال مختلف به لوله متصل شود.
اتصال واشردار
در سیستمهایی که اتصال با کوپلر و واشر الاستومری طراحی شده است، محل اتصال باید کاملاً تمیز و بدون آسیب باشد. واشر باید در محل تعیینشده قرار گیرد و هنگام اتصال، از جابهجایی یا پیچش آن جلوگیری شود.
هممحوری دهانه سهراهی و لوله نیز اهمیت زیادی دارد.
اتصال جوشی
در برخی قطعات بزرگ یا ساختارهای خاص، اتصال میتواند به صورت جوشی انجام شود. در این حالت، آمادهسازی سطوح، دما، فشار و زمان جوش باید مطابق روش اجرایی تعیین شود.
محل جوش پس از اجرا باید از نظر یکنواختی، پیوستگی و وجود عیوب قابل مشاهده بررسی شود.
نکات نصب سهراهی دوجداره کاروگیت
قبل از نصب سهراهی، مسیر خط اصلی و مسیر شاخه باید مشخص باشد. همچنین بستر باید از نظر تراز، تراکم و شرایط قرارگیری اتصال بررسی شود.
مراحل کلی اجرا شامل موارد زیر است:
- کنترل ابعاد و مشخصات سهراهی
- بررسی مسیر اصلی و شاخه
- آمادهسازی بستر
- تمیز کردن دهانهها
- کنترل جهت شاخه
- هممحور کردن اتصالات
- اجرای اتصال طبق روش مشخصشده
- کنترل موقعیت قطعه
- اجرای مناسب خاکریزی اطراف اتصال
- کنترل نهایی مسیر
نباید برای قرار دادن سهراهی در موقعیت نادرست، فشار جانبی زیادی به لوله یا اتصال وارد شود.
سهراهی و جریان در خطوط فاضلاب
در خطوط فاضلاب ثقلی، طراحی محل انشعاب اهمیت زیادی دارد. سهراهی باید به شکلی قرار گیرد که با شیب مسیر و جهت جریان هماهنگ باشد.
انتخاب زاویه و قطر شاخه نیز باید بر اساس طراحی شبکه انجام شود. تغییر ناگهانی مسیر یا اجرای نامناسب انشعاب میتواند شرایط جریان را تحت تأثیر قرار دهد.
به همین دلیل، ابعاد سهراهی نباید صرفاً بر اساس فضای موجود در محل اجرا تعیین شود. نقشه شبکه و مشخصات طراحی باید مبنای تعیین قطر و زاویه اتصال باشد.
سهراهی در اتصال به منهول
در برخی پروژهها، شاخه سهراهی در نزدیکی منهول یا در ارتباط با یک نقطه دسترسی شبکه قرار میگیرد. در این شرایط، محل اتصال باید با جزئیات اجرایی منهول هماهنگ باشد.
مهمترین موارد قابل بررسی عبارتاند از:
- موقعیت ورود و خروج
- تراز لوله
- زاویه شاخه
- آببندی محل عبور
- پایداری اتصال
- امکان دسترسی برای بازرسی
- هماهنگی با سازه منهول
جزئیات دقیق اتصال به منهول باید بر اساس نقشه اجرایی و سیستم مورد استفاده تعیین شود.
کنترل کیفیت سهراهی
کنترل کیفیت باید متناسب با روش تولید انجام شود.
در قطعات قالبی، ابعاد، زاویه، یکنواختی پروفیل و سلامت سطح اهمیت دارد. در قطعات دستساز و جوشی، علاوه بر موارد فوق، کیفیت برش، مونتاژ و جوش نیز باید کنترل شود.
موارد اصلی بازرسی عبارتاند از:
- قطر خط اصلی
- قطر شاخه
- زاویه انشعاب
- طول قطعه
- ضخامت
- سلامت جداره
- وضعیت پروفیل
- کیفیت محل اتصال
- کیفیت جوش در قطعات جوشی
- سازگاری با لوله
- صحت آببندی
اشتباهات رایج در انتخاب سهراهی
یکی از خطاهای رایج، اعلام یک سایز برای سهراهی بدون مشخص کردن قطر شاخه است. برای سهراهی، قطر خط اصلی و شاخه باید جداگانه تعیین شود.
اشتباه دیگر، بیتوجهی به زاویه انشعاب است. حتی اگر قطرها صحیح باشند، زاویه نامناسب میتواند اجرای مسیر را با مشکل مواجه کند.
همچنین استفاده از سهراهی با پروفیل متفاوت از لوله، کنترل نکردن محل جوش و نادیده گرفتن شرایط بستر از دیگر خطاهای اجرایی هستند.
چکلیست فنی سهراهی دوجداره کاروگیت
| مشخصه | اطلاعات مورد نیاز |
|---|---|
| نوع اتصال | سهراهی دوجداره کاروگیت |
| سایز خط اصلی | قطر مورد نیاز |
| سایز شاخه | قطر مورد نیاز |
| زاویه | مطابق نقشه |
| جنس | پلیاتیلن و مشخصات ماده |
| روش تولید | قالبی یا دستساز و جوشی |
| روش اتصال | واشردار، جوشی یا سیستم پروژه |
| ابعاد | قطر داخلی، خارجی و طولها |
| پروفیل | مطابق لوله اصلی |
| آببندی | نوع واشر یا سیستم آببندی |
| کاربرد | فاضلاب، زهکشی، آب سطحی و غیره |
| محل نصب | مسیر اصلی، انشعاب یا منهول |
پرسشهای متداول
سهراهی دوجداره کاروگیت چه کاربردی دارد؟
برای ایجاد انشعاب در خطوط فاضلاب، زهکشی، جمعآوری آبهای سطحی و سایر خطوط زیرزمینی استفاده میشود.
آیا سهراهی میتواند دو سایز متفاوت داشته باشد؟
بله. سهراهی میتواند همقطر یا کاهنده باشد و قطر خط اصلی و شاخه میتوانند متفاوت باشند.
سهراهی دوجداره کاروگیت در چه سایزهایی تولید میشود؟
در سایزهای مختلف قابل تولید است و در این مجموعه بازه ۱۱۰ تا ۱۲۰۰ میلیمتر بررسی میشود. ابعاد دقیق باید بر اساس سیستم لوله و مشخصات سازنده تعیین شود.
سهراهیهای ۱۱۰ تا ۲۵۰ میلیمتر چگونه تولید میشوند؟
این قطعات میتوانند به صورت قالبی تولید شوند و باید از نظر ابعاد، زاویه، پروفیل و سلامت اتصال کنترل شوند.
سهراهیهای بزرگ چگونه ساخته میشوند؟
سهراهیهای ۲۵۰ تا ۱۲۰۰ میلیمتر میتوانند به صورت دستساز و جوشی ساخته شوند و کیفیت برش، مونتاژ و جوشکاری در آنها اهمیت دارد.
آیا سایز ۲۵۰ فقط قالبی یا فقط جوشی است؟
خیر. سایز ۲۵۰ در محدوده مشترک قرار دارد و بسته به محصول و مشخصات سازنده میتواند با هر یک از این روشها تولید شود.
مهمترین مشخصات سهراهی چیست؟
قطر خط اصلی، قطر شاخه، زاویه انشعاب، جنس، روش تولید، روش اتصال، ابعاد، پروفیل و سیستم آببندی از مهمترین مشخصات آن هستند.
