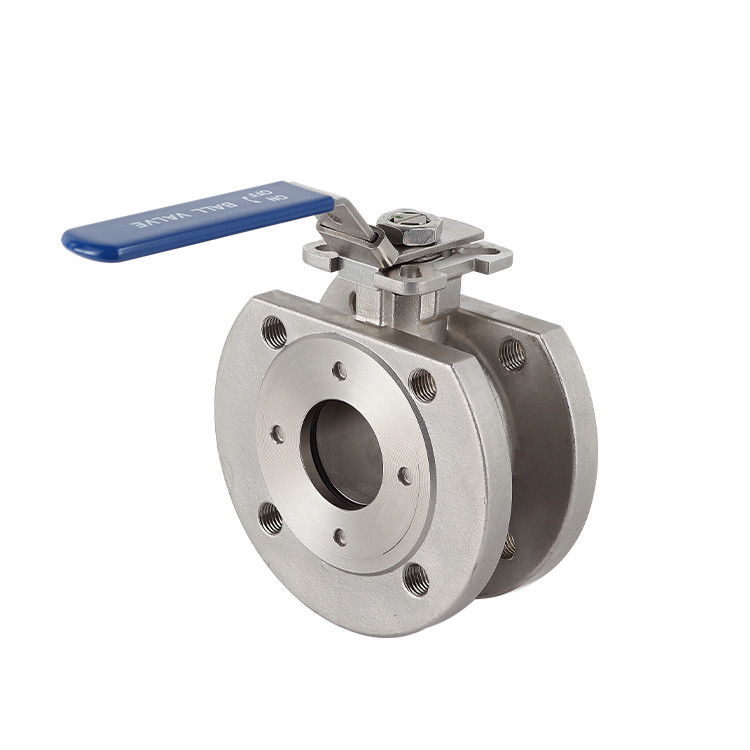

بال ولو فولادی ویفر کلاس ۱۵۰ یکی از انواع شیرهای توپی است که در برخی خطوط صنعتی به دلیل ساختار فشرده، وزن نسبتاً کمتر و ابعاد مناسب نصب مورد توجه قرار میگیرد. در این مدل، شیر با اتصال Wafer Type بین دو فلنج خط قرار میگیرد و معمولاً بهگونهای طراحی میشود که فضای کمتری نسبت به برخی مدلهای فلنجدار اشغال کند.
بال ولو فولادی ویفر کلاس ۱۵۰ برای قطع و وصل جریان در خطوط مختلف مورد استفاده قرار میگیرد و میتواند در سیستمهای صنعتی، تأسیسات، خطوط انتقال سیالات و برخی کاربردهای فرایندی به کار گرفته شود. با این حال، انتخاب آن باید براساس فشار، دما، نوع سیال، سایز، متریال بدنه و نوع اتصال انجام شود.
در این محصول، جنس بدنه در گروه فولاد کربنی (Carbon Steel) قرار میگیرد و گرید فولاد باید هنگام خرید بهصورت دقیق مشخص شود. استفاده از عبارت «بال ولو فولادی» بهتنهایی برای تعیین متریال کافی نیست و بهتر است گرید بدنه، نوع ساخت، جنس اجزای داخلی و استاندارد طراحی در دیتاشیت محصول درج شده باشد.
بال ولو فولادی ویفر کلاس ۱۵۰ چیست؟
Wafer Type Ball Valve نوعی بال ولو است که ساختار اتصال آن برای نصب بین دو فلنج خط طراحی شده است. برخلاف برخی شیرهای فلنجدار که بدنه دارای فلنج یکپارچه در دو طرف است، در طراحی ویفر، خود شیر بین فلنجهای لوله قرار گرفته و با استفاده از سیستم پیچ و مهره در موقعیت مناسب نصب میشود.
این طراحی باعث میشود طول کلی شیر در بسیاری از مدلها کمتر باشد و فضای کمتری برای نصب نیاز داشته باشد.
درون شیر، Ball یا همان توپی قرار دارد که با چرخش ۹۰ درجهای مسیر عبور سیال را باز یا بسته میکند. Stem نیز حرکت چرخشی را از دسته یا اکچویتور به Ball منتقل میکند.
ساختار دقیق بال ولو ویفر میتواند در مدلهای مختلف متفاوت باشد؛ بنابراین هنگام خرید باید علاوه بر نام محصول، نقشه مقطعی و مشخصات سازنده نیز بررسی شود.
کلاس ۱۵۰ در بال ولو فولادی ویفر
Class 150 نشاندهنده یک Pressure Class یا رده فشاری استاندارد است و نباید آن را معادل یک فشار ثابت برای تمام دماها و متریالها در نظر گرفت.
ظرفیت فشاری واقعی بال ولو به عواملی مانند جنس بدنه، گرید فولاد، دمای کاری، طراحی شیر، سایز و الزامات استاندارد بستگی دارد.
به همین دلیل، هنگام خرید بال ولو فولادی ویفر کلاس ۱۵۰ باید جدول Pressure-Temperature Rating محصول بررسی شود.
برای مثال، ممکن است ریتینگ مجاز شیر در دمای محیط با ریتینگ آن در دمای بالاتر یکسان نباشد. بنابراین اگر شیر برای خطی با دمای کاری بالا انتخاب میشود، باید فشار و دما بهصورت همزمان بررسی شوند.
ساختار بال ولو فولادی ویفر
برای شناخت بهتر این محصول، آشنایی با اجزای اصلی آن اهمیت دارد.
بدنه شیر (Valve Body)
بدنه وظیفه تحمل فشار داخلی و نگهداری اجزای شیر را بر عهده دارد. در این سری، بدنه از فولاد کربنی در نظر گرفته میشود.
یکی از گریدهای متداول برای بدنه شیرهای فولادی ریختگی ASTM A216 WCB است. بسته به طراحی و شرایط کاری، گریدهایی مانند WCC نیز ممکن است استفاده شوند.
در سرویسهای دمای پایین، امکان استفاده از گریدهای مخصوص مانند LCB یا LCC مطرح میشود. انتخاب این گریدها باید براساس دمای طراحی، فشار و مشخصات پروژه انجام شود.
بنابراین در زمان استعلام، بهتر است عبارت «Carbon Steel Body» همراه با گرید دقیق بدنه درخواست شود.
بال یا توپی (Ball)
Ball عضو کروی داخل شیر است که با چرخش خود مسیر جریان را باز یا بسته میکند.
در حالت باز، سوراخ داخلی Ball در امتداد مسیر عبور سیال قرار میگیرد. در حالت بسته، بخش توپر Ball مسیر را مسدود میکند.
کیفیت ماشینکاری و سطح Ball اهمیت زیادی دارد، زیرا این قطعه با Seat در تماس است و هرگونه آسیب در سطح آن میتواند بر عملکرد آببندی تأثیر بگذارد.
سیت (Seat)
Seat وظیفه ایجاد آببندی بین Ball و بدنه را بر عهده دارد.
در برخی بال ولوها از موادی مانند PTFE و RPTFE استفاده میشود، اما انتخاب جنس Seat باید براساس فشار، دما، نوع سیال و شرایط عملیاتی انجام شود.
اگر سیال دمای بالایی داشته باشد یا شرایط سرویس خاص باشد، نمیتوان بدون بررسی مشخصات سازنده یک جنس ثابت را برای Seat مناسب دانست.
استم (Stem)
Stem قطعهای است که حرکت چرخشی را از مکانیزم عملکرد به Ball منتقل میکند.
در مدل دستی، دسته یا Handle روی Stem قرار میگیرد. در مدلهای اتوماتیک نیز ممکن است اکچویتور به قسمت Stem متصل شود.
طراحی آببندی Stem اهمیت زیادی دارد، زیرا این قسمت یکی از مسیرهای احتمالی نشت به محیط محسوب میشود.
تفاوت بال ولو ویفر با بال ولو فلنجدار
یکی از مهمترین نکات هنگام خرید این محصول، شناخت تفاوت اتصال ویفر با مدل فلنجدار است.
در مدل فلنجدار، دو طرف شیر دارای فلنج هستند و شیر بهصورت مستقل بین فلنجهای خط قرار میگیرد. اما در طراحی ویفر، شیر معمولاً بین دو فلنج خط قرار گرفته و توسط پیچهای اتصال در جای خود نگه داشته میشود.
این تفاوت روی ابعاد نصب و نحوه اتصال تأثیر دارد.
| ویژگی | ویفر | فلنجدار |
|---|---|---|
| نوع اتصال | بین فلنجهای خط | دارای اتصال فلنجی در بدنه |
| طول کلی | معمولاً فشردهتر | معمولاً بیشتر |
| فضای نصب | مناسب برای فضاهای محدودتر | نیازمند فضای بیشتر در برخی طراحیها |
| وزن | بسته به طراحی میتواند کمتر باشد | معمولاً بیشتر در طراحیهای مشابه |
| تعمیر و تعویض | وابسته به فضای اطراف شیر | وابسته به طراحی و خط |
البته ابعاد و وزن واقعی باید از روی نقشه و دیتاشیت سازنده بررسی شود و نمیتوان این ویژگیها را برای تمام مدلهای ویفر بهصورت قطعی یکسان دانست.
اتصال ویفر در بال ولو فولادی کلاس ۱۵۰
در خرید بال ولو فولادی ویفر، تطابق شیر با فلنجهای خط اهمیت بسیار زیادی دارد.
باید مواردی مانند:
- سایز اسمی
- کلاس فشاری
- استاندارد فلنج
- نوع Face
- قطر خارجی فلنج
- سوراخکاری
- تعداد پیچها
- طول شیر
- فضای نصب
بررسی شود.
در این مدل، پیچهای اتصال باید مطابق طراحی شیر و فلنج انتخاب شوند. همچنین فضای اطراف شیر باید به اندازهای باشد که نصب، باز و بستهکردن و عملیات تعمیراتی امکانپذیر باشد.
به همین دلیل پیش از خرید، دریافت Dimensional Drawing یا نقشه ابعادی محصول توصیه میشود.
آیا هر بال ولو ویفر بین هر دو فلنج نصب میشود؟
خیر. این تصور میتواند در زمان خرید باعث ایجاد مشکل شود.
حتی اگر دو شیر هر دو Class 150 باشند، ممکن است از نظر ابعاد، استاندارد فلنج، Face، طول شیر یا سوراخکاری با یکدیگر متفاوت باشند.
به همین دلیل باید مشخصات شیر و فلنج خط بهصورت دقیق تطبیق داده شود.
برای مثال، اگر فلنج خط دارای استاندارد خاصی باشد، شیر باید از نظر ابعاد و نحوه نصب با آن سازگار باشد. بررسی این موضوع پیش از ارسال سفارش بسیار سادهتر از اصلاح اتصالات پس از خرید است.
گرید فولاد در بال ولو ویفر کلاس ۱۵۰
در یک بال ولو فولادی، مشخصکردن گرید بدنه یکی از مهمترین اطلاعات خرید است.
گریدهای متداولی که ممکن است در بدنه شیرهای فولادی ریختگی دیده شوند عبارتاند از:
| گرید فولاد | کاربرد کلی |
|---|---|
| ASTM A216 WCB | فولاد کربنی ریختگی برای کاربردهای صنعتی مشخص |
| ASTM A216 WCC | فولاد کربنی ریختگی برای شرایط طراحی مربوطه |
| ASTM A352 LCB | فولاد مناسب برای برخی شرایط دمای پایین |
| ASTM A352 LCC | فولاد دمای پایین برای کاربردهای مشخص |
این گریدها جایگزین یکدیگر نیستند و انتخاب نهایی باید براساس فشار، دما، استاندارد و شرایط سرویس انجام شود.
در زمان خرید پروژهای، بهتر است گرید بدنه در Datasheet و در صورت نیاز در Material Certificate درج شده باشد.
فولاد کربنی چه نقشی در عملکرد شیر دارد؟
بدنه شیر باید بتواند فشار داخلی و نیروهای مکانیکی ناشی از شرایط کاری را تحمل کند. فولاد کربنی در بسیاری از تجهیزات صنعتی به دلیل استحکام مکانیکی مناسب مورد استفاده قرار میگیرد.
اما انتخاب فولاد تنها به استحکام محدود نمیشود. دمای کاری، شرایط محیطی، نوع سیال و الزامات خوردگی نیز باید در نظر گرفته شوند.
به همین دلیل، انتخاب گرید فولاد باید بخشی از فرایند مهندسی خرید باشد و نه صرفاً یک انتخاب ظاهری در کاتالوگ.
کاربرد بال ولو فولادی ویفر کلاس ۱۵۰
این نوع شیر بسته به طراحی و متریال میتواند در خطوط مختلفی مورد استفاده قرار گیرد، از جمله:
- خطوط آب صنعتی
- سیستمهای تأسیسات
- خطوط هوای فشرده
- برخی خطوط گاز
- واحدهای فرایندی
- صنایع نفت و گاز
- صنایع پتروشیمی
- سیستمهای انتقال سیالات صنعتی
البته مناسببودن شیر برای هر سرویس باید جداگانه بررسی شود. فشار، دما، نوع سیال، نوع Seat و استاندارد طراحی همگی در انتخاب نهایی مؤثر هستند.
برای سیالاتی که شرایط خورندگی، دمای بالا یا الزامات ویژه دارند، باید سازگاری تمام اجزای در تماس با سیال بررسی شود.
بال ولو ویفر فولادی برای قطع و وصل جریان
بال ولوها در اصل برای On/Off Service طراحی شدهاند؛ یعنی هدف اصلی آنها باز یا بستهکردن مسیر جریان است.
در حالت کاملاً باز، مسیر عبور سیال از داخل Ball برقرار میشود و در حالت بسته، مسیر مسدود میشود.
استفاده دائمی از شیر در وضعیت نیمهباز برای Throttling بدون تأیید سازنده میتواند باعث فرسایش Seat و آسیب به اجزای داخلی شود.
بنابراین اگر پروژه به کنترل مداوم دبی نیاز دارد، باید علاوه بر بال ولو، گزینههای مناسب کنترل جریان نیز بررسی شوند.
انتخاب سایز بال ولو فولادی ویفر
سایز شیر باید براساس شرایط جریان انتخاب شود. مساویبودن سایز شیر و لوله در همه پروژهها یک الزام فنی نیست.
برای انتخاب سایز مناسب باید اطلاعاتی مانند موارد زیر در اختیار باشد:
- سایز لوله
- دبی
- فشار کاری
- فشار طراحی
- دمای کاری
- نوع سیال
- سرعت جریان
- افت فشار مجاز
- نوع Bore
همچنین باید مشخص شود Ball دارای Full Bore است یا Reduced Bore.
در Full Bore، قطر مسیر عبور داخلی بزرگتر است و معمولاً مسیر جریان محدودیت کمتری ایجاد میکند. در Reduced Bore، قطر مسیر داخلی کوچکتر است و مشخصات جریان متفاوت خواهد بود.
بنابراین انتخاب Bore نیز باید در مشخصات خرید لحاظ شود.
بال ولو ویفر فولادی دستی یا اکچویتوری؟
بال ولو ویفر میتواند بسته به طراحی بهصورت دستی یا مجهز به اکچویتور مورد استفاده قرار گیرد.
در مدل دستی، عملکرد شیر توسط Handle یا در برخی سایزها از طریق Gearbox انجام میشود.
در مدلهای اتوماتیک، امکان استفاده از:
- Pneumatic Actuator
- Electric Actuator
وجود دارد.
انتخاب اکچویتور باید براساس گشتاور مورد نیاز شیر انجام شود. سایز اسمی شیر بهتنهایی برای تعیین اکچویتور کافی نیست.
عواملی مانند فشار خط، Seat، سایز Ball، دمای سرویس و شرایط باز و بستهشدن روی گشتاور اثر دارند.
نکات مهم نصب بال ولو ویفر
نصب صحیح در عملکرد شیر اهمیت زیادی دارد. پیش از نصب باید فلنجهای دو طرف خط از نظر هممحوری و وضعیت سطح اتصال بررسی شوند.
فلنجها نباید بهگونهای قرار گرفته باشند که فشار مکانیکی اضافی به بدنه شیر وارد شود.
همچنین باید فضای کافی برای عملکرد Handle یا نصب اکچویتور در نظر گرفته شود.
در زمان نصب، نوع گسکت و روش بستن پیچها نیز باید با مشخصات سیستم مطابقت داشته باشد.
اگر شیر برای یک پروژه حساس خریداری شده است، بهتر است دستورالعمل نصب سازنده قبل از اجرای کار بررسی شود.
نکات خرید بال ولو فولادی ویفر کلاس ۱۵۰
برای خرید تجاری یا پروژهای، بهتر است درخواست استعلام به شکل فنی تنظیم شود.
مشخصات پیشنهادی برای Technical Inquiry عبارتاند از:
| مشخصه | اطلاعات مورد نیاز |
|---|---|
| نوع شیر | Wafer Type Ball Valve |
| جنس بدنه | Carbon Steel |
| کلاس فشاری | Class 150 |
| سایز | DN / NPS |
| نوع اتصال | Wafer |
| گرید بدنه | ASTM A216 WCB یا گرید مورد نیاز پروژه |
| نوع Bore | Full Bore / Reduced Bore |
| جنس Ball | مطابق مشخصات فنی |
| جنس Seat | مطابق شرایط سرویس |
| جنس Stem | مطابق طراحی |
| نوع عملکرد | Manual / Pneumatic / Electric |
| فشار کاری | Operating Pressure |
| دمای کاری | Operating Temperature |
| سیال | Fluid |
| استاندارد طراحی | مطابق پروژه |
| استاندارد تست | مطابق پروژه |
این اطلاعات باعث میشوند پیشنهاد فروشنده از نظر فنی قابل مقایسهتر باشد.
استانداردهای مورد توجه در خرید بال ولو فولادی ویفر
بسته به طراحی شیر و کاربرد آن، ممکن است استانداردهایی مانند API 608 و ASME B16.34 در مشخصات فنی مطرح شوند.
برای اتصالات و ابعاد فلنج نیز استاندارد مربوط به فلنج خط باید بررسی شود.
اگر شیر برای پروژهای در صنایع نفت، گاز یا پتروشیمی خریداری میشود، باید مشخصات فنی پروژه و استانداردهای مورد نیاز کارفرما نیز در زمان سفارش بررسی شوند.
نباید صرفاً به عبارت «Class 150» یا نام یک استاندارد اکتفا کرد؛ چون سازگاری کامل محصول با سرویس و سیستم لولهکشی اهمیت بیشتری دارد.
تست و کنترل کیفیت بال ولو فولادی ویفر
کنترل کیفیت شیر پیش از تحویل میتواند شامل بررسیهای مختلفی باشد. بسته به استاندارد و الزامات پروژه، تست بدنه و تست Seat از جمله موارد مهم هستند.
Shell Test برای بررسی عملکرد بدنه تحت فشار آزمایشی و Seat Test برای بررسی آببندی شیر مورد استفاده قرار میگیرند.
همچنین در پروژههایی که ردیابی متریال اهمیت دارد، دریافت Material Test Certificate (MTC) میتواند مشخصات گرید فولاد را قابل بررسی کند.
در خریدهای پروژهای، بهتر است الزامات تست و مدارک مورد نیاز از ابتدا در درخواست خرید مشخص شوند.
مدارک لازم هنگام خرید بال ولو فولادی ویفر
برای خرید حرفهای، بهتر است قبل از تأیید نهایی محصول مدارک فنی مورد نیاز دریافت و بررسی شوند.
این مدارک بسته به پروژه میتوانند شامل موارد زیر باشند:
- Datasheet
- GA Drawing
- Dimensional Drawing
- Material Certificate
- Test Certificate
- Pressure-Temperature Rating
- مشخصات Seat
- مشخصات Ball
- مشخصات Stem
- اطلاعات گشتاور
- مدارک اکچویتور در صورت اتوماتیکبودن شیر
نقشه ابعادی مخصوصاً در مدل ویفر اهمیت زیادی دارد، زیرا شیر باید از نظر ابعاد و نحوه نصب با فلنجهای موجود در خط سازگار باشد.
استعلام خرید بال ولو فولادی ویفر کلاس ۱۵۰
برای استعلام دقیق بهتر است درخواست خرید با مشخصات کامل ارسال شود. عبارت «بال ولو فولادی ویفر کلاس ۱۵۰» نوع محصول را مشخص میکند، اما برای دریافت پیشنهاد فنی دقیق باید سایز، گرید فولاد، نوع Bore، جنس Seat، نوع عملکرد، فشار، دما و سیال نیز اعلام شوند.
در صورت وجود فلنجهای از قبل نصبشده، استاندارد و ابعاد آنها نیز باید در اختیار تأمینکننده قرار گیرد.
در زمان مقایسه پیشنهادها نیز بهتر است فقط قیمت یا برند بررسی نشود. تطابق مشخصات فنی، گرید فولاد، Class 150، نوع اتصال ویفر، ابعاد، Seat، استاندارد طراحی و مدارک تست باید مورد توجه قرار گیرد.
بال ولو فولادی ویفر کلاس ۱۵۰ در پروژههایی که ساختار فشرده و اتصال بین فلنجهای خط مورد نیاز است، میتواند گزینهای کاربردی باشد. با این حال، انتخاب صحیح آن وابسته به تطابق کامل مشخصات شیر با فشار، دما، نوع سیال، سایز لوله، استاندارد اتصال، گرید فولاد و شرایط بهرهبرداری است.
