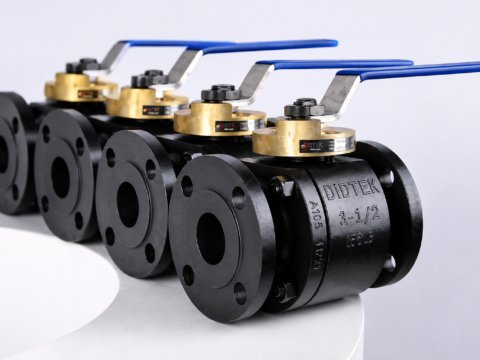

بال ولو فولادی ردیوس بور کلاس ۱۵۰ یکی از انواع شیرهای توپی صنعتی است که مسیر عبور داخلی آن نسبت به طراحی Full Bore کوچکتر است. در این نوع شیر، بدنه از Carbon Steel یا فولاد کربنی ساخته میشود و عضو اصلی قطع و وصل جریان، یک Ball با مجرای عبوری کاهشیافته است. طراحی Reduced Bore میتواند در برخی خطوط صنعتی، فرآیندی و تأسیساتی انتخاب مناسبی باشد؛ بهخصوص زمانی که کاهش قطر مسیر داخلی شیر با شرایط جریان و افت فشار قابل قبول باشد.
بال ولو فولادی ردیوس بور کلاس ۱۵۰ یا Reduced Bore Ball Valve معمولاً برای قطع و وصل جریان استفاده میشود و میتواند بهصورت دستی، پنوماتیک یا برقی تولید شود. نوع اتصال نیز بسته به طراحی و نیاز پروژه میتواند فلنجی، جوشی یا سایر End Connectionها باشد.
در خرید این محصول، تنها توجه به عبارت «Class 150» یا «Reduced Bore» کافی نیست. گرید فولاد کربنی بدنه، سایز، قطر واقعی مسیر عبور، نوع اتصال، Seat Material، Ball، Stem، فشار و دمای کاری، نوع سیال و استاندارد طراحی همگی باید با شرایط واقعی خط مطابقت داشته باشند.
بال ولو فولادی ردیوس بور کلاس ۱۵۰ چیست؟
بال ولو فولادی ردیوس بور یا Reduced Bore Ball Valve نوعی شیر توپی است که قطر مسیر عبور داخلی آن از قطر مسیر عبور یک طراحی Full Bore کوچکتر است. در حالت کاملاً باز، سیال از سوراخ موجود در Ball عبور میکند، اما این مسیر عبوری الزاماً به اندازه قطر داخلی خط نیست.
با چرخش Ball، مسیر عبور سیال تغییر میکند و شیر میتواند از حالت کاملاً باز به کاملاً بسته منتقل شود. به همین دلیل بال ولوها عمدتاً برای On/Off Service یعنی قطع و وصل جریان مورد استفاده قرار میگیرند.
Reduced Bore بودن به نوع طراحی داخلی شیر مربوط است و ارتباط مستقیمی با جنس بدنه یا نوع اتصال ندارد. بنابراین یک بال ولو فولادی ردیوس بور کلاس ۱۵۰ میتواند دارای اتصال فلنجی یا جوشی باشد و همچنین بهصورت Manual، Pneumatic یا Electric عرضه شود.
تفاوت Reduced Bore و Full Bore چیست؟
مهمترین تفاوت Reduced Bore و Full Bore در اندازه مسیر عبور داخلی شیر است.
در Full Bore، مسیر عبور داخلی Ball به قطر داخلی خط نزدیکتر است و معمولاً محدودیت کمتری برای عبور سیال ایجاد میکند. در Reduced Bore، مسیر عبور کوچکتر است و همین موضوع میتواند باعث ایجاد افت فشار بیشتری نسبت به یک شیر Full Bore مشابه شود.
با این حال، نمیتوان گفت هر Reduced Bore الزاماً افت فشار بالایی دارد یا هر Full Bore در تمام شرایط افت فشار ناچیزی ایجاد میکند. مقدار واقعی افت فشار به طراحی شیر، قطر عبور، دبی، خواص سیال و شرایط عملیاتی بستگی دارد.
بنابراین اگر در یک پروژه، افت فشار اهمیت زیادی دارد، باید Pressure Drop مربوط به شیر از Datasheet یا محاسبات فنی سازنده بررسی شود.
چرا از بال ولو ردیوس بور استفاده میشود؟
استفاده از Reduced Bore همیشه به معنی پایینتر بودن کیفیت شیر یا نامناسب بودن آن نیست. این طراحی در بسیاری از کاربردها میتواند کاملاً متناسب با نیاز خط باشد.
در برخی پروژهها، قطر کامل مسیر عبور برای فرآیند ضروری نیست و استفاده از Reduced Bore میتواند با طراحی سیستم هماهنگ باشد. همچنین در شرایطی که عبور Pig یا تجهیزات داخلی خط مطرح نیست، محدودیت مسیر عبور ممکن است اهمیت کمتری داشته باشد.
بنابراین انتخاب Reduced Bore باید بر اساس شرایط واقعی فرآیند انجام شود، نه صرفاً مقایسه اسمی با Full Bore.
اجزای اصلی بال ولو فولادی ردیوس بور
ساختار این شیر از چند بخش اصلی تشکیل میشود که کیفیت و مشخصات هرکدام بر عملکرد نهایی شیر تأثیر دارند.
بدنه شیر؛ Carbon Steel Valve Body
بدنه وظیفه تحمل فشار داخلی و نگهداری اجزای شیر را بر عهده دارد. در این محصول، متریال اصلی بدنه Carbon Steel یا فولاد کربنی است.
گریدهایی که ممکن است در مشخصات فنی بال ولوهای فولادی کلاس ۱۵۰ مطرح شوند عبارتاند از:
- ASTM A216 WCB
- ASTM A216 WCC
- ASTM A352 LCB
- ASTM A352 LCC
WCB و WCC در بسیاری از سرویسهای صنعتی عمومی مورد استفاده قرار میگیرند. در شرایطی که دمای پایین اهمیت داشته باشد، LCB و LCC میتوانند بسته به طراحی و الزامات پروژه مطرح شوند.
انتخاب گرید باید بر اساس فشار، دمای طراحی، استاندارد، شرایط محیطی و الزامات متالورژیکی انجام شود. بنابراین نمیتوان این گریدها را بدون بررسی مشخصات پروژه جایگزین یکدیگر کرد.
توپ؛ Ball
Ball عضو اصلی قطع و وصل جریان است. در مدل Reduced Bore، سوراخ عبوری Ball از مسیر عبور طراحی Full Bore کوچکتر است.
کیفیت سطح Ball، دقت ماشینکاری و سازگاری آن با Seat از عوامل مؤثر بر آببندی و عملکرد شیر هستند.
نشیمنگاه؛ Seat
Seat وظیفه آببندی بین Ball و بدنه را بر عهده دارد. متریال آن باید با فشار، دما و نوع سیال سازگار باشد.
در برخی کاربردها، موادی مانند PTFE و RPTFE مورد استفاده قرار میگیرند، اما انتخاب Seat Material باید بر اساس شرایط واقعی سرویس انجام شود.
ساقه؛ Stem
Stem حرکت مکانیکی را به Ball منتقل میکند. در مدل دستی، نیرو از Handle یا Gear Operator به Stem انتقال پیدا میکند و در مدلهای اتوماتیک، اکچویتور این وظیفه را انجام میدهد.
سیستم آببندی Stem نیز برای جلوگیری از نشتی خارجی اهمیت دارد.
Class 150 در بال ولو ردیوس بور چه مفهومی دارد؟
عبارت Class 150 نشاندهنده Pressure Class شیر است و نباید آن را با یک فشار ثابت و مستقل از دما اشتباه گرفت.
فشار مجاز یک شیر به عواملی مانند:
- متریال بدنه
- گرید Carbon Steel
- دمای کاری
- استاندارد طراحی
- طراحی داخلی
- الزامات سازنده
وابسته است.
بنابراین اگر برای مثال بال ولو فولادی ردیوس بور کلاس ۱۵۰ برای یک سرویس با دمای بالا یا پایین خریداری میشود، باید جدول Pressure-Temperature Rating مربوط به همان شیر و متریال بررسی شود.
این موضوع در خرید صنعتی اهمیت زیادی دارد، زیرا یکسان بودن Class به معنی یکسان بودن شرایط مجاز کارکرد در تمام دماها نیست.
تأثیر Reduced Bore بر افت فشار
یکی از مهمترین مواردی که هنگام انتخاب این شیر باید بررسی شود، Pressure Drop است.
کاهش قطر مسیر عبور میتواند سرعت سیال را در محل عبور شیر افزایش دهد و در مقایسه با طراحی Full Bore، افت فشار بیشتری ایجاد کند. مقدار این افت فشار به قطر واقعی Bore، دبی، چگالی و ویسکوزیته سیال و شرایط جریان وابسته است.
اگر افت فشار مجاز خط محدود باشد، انتخاب Reduced Bore باید با محاسبه فرآیندی انجام شود.
برای خرید پروژهای بهتر است در صورت اهمیت افت فشار، اطلاعات مربوط به Flow Rate، فشار ورودی و خروجی، نوع سیال و دمای کاری در اختیار تأمینکننده قرار گیرد تا عملکرد شیر بهدرستی بررسی شود.
بال ولو ردیوس بور برای چه کاربردهایی مناسب است؟
این نوع شیر میتواند در بسیاری از خطوط صنعتی برای قطع و وصل جریان مورد استفاده قرار گیرد، از جمله:
- خطوط آب صنعتی
- خطوط Utility
- تأسیسات مکانیکی
- خطوط هوای فشرده
- برخی خطوط گاز
- واحدهای تولیدی
- خطوط انتقال سیالات عمومی
- خطوط ورودی و خروجی تجهیزات
- سیستمهای فرآیندی
- خطوطی که نیاز به قطع و وصل سریع دارند
البته مناسب بودن شیر برای یک سیال خاص تنها با توجه به Carbon Steel بودن بدنه مشخص نمیشود. Seat، Packing، Ball و سایر اجزای در تماس با سیال نیز باید با شرایط سرویس سازگار باشند.
بال ولو فولادی ردیوس بور برای On/Off یا Throttling؟
بال ولوهای معمولی عمدتاً برای On/Off Service طراحی میشوند. یعنی شیر برای قرار گرفتن در وضعیت کاملاً باز یا کاملاً بسته مورد استفاده قرار میگیرد.
Reduced Bore بودن نیز این کاربرد را تغییر نمیدهد.
اگر هدف پروژه کنترل مداوم دبی یا Throttling باشد، نباید صرفاً بر اساس توپی بودن شیر تصمیم گرفت. باید طراحی شیر، Seat، مشخصات جریان، فشار دیفرانسیل و الزامات کنترلی بررسی شود.
استفاده مداوم از یک بال ولو معمولی در وضعیت نیمهباز میتواند باعث افزایش استهلاک Seat و Ball شود؛ بنابراین در سرویسهای کنترلی باید مشخصات سازنده و کاربرد موردنظر بهصورت دقیق بررسی شود.
انتخاب گرید فولاد کربنی بدنه
یکی از مهمترین پارامترهای خرید بال ولو فولادی ردیوس بور کلاس ۱۵۰، تعیین گرید صحیح بدنه است.
ASTM A216 WCB یکی از گریدهای رایج در بدنه ریختگی شیرهای صنعتی است و در بسیاری از سرویسهای عمومی مورد استفاده قرار میگیرد.
WCC نیز ممکن است در برخی پروژهها و مشخصات فنی مورد نیاز باشد.
برای دماهای پایین، گریدهای LCB و LCC میتوانند بسته به حداقل دمای طراحی و الزامات پروژه مورد استفاده قرار گیرند.
بنابراین بهتر است در استعلام، بهجای درج صرف عبارت «بدنه فولادی»، گرید موردنظر بهصورت مشخص نوشته شود؛ برای مثال Carbon Steel ASTM A216 WCB، در صورتی که همین گرید در Specification پروژه تعیین شده باشد.
انتخاب سایز بال ولو ردیوس بور کلاس ۱۵۰
سایز شیر معمولاً با DN یا NPS مشخص میشود. با این حال، سایز اسمی بهتنهایی برای انتخاب یک Reduced Bore Ball Valve کافی نیست.
باید مواردی مانند:
- قطر داخلی خط
- دبی سیال
- سرعت جریان
- افت فشار مجاز
- فشار کاری
- فشار دیفرانسیل
- نوع سیال
- نوع اتصال
- قطر واقعی Bore
بررسی شوند.
برای مثال، دو شیر با سایز اسمی یکسان ممکن است طراحی داخلی متفاوتی داشته باشند. بنابراین در پروژههایی که افت فشار اهمیت دارد، بهتر است مقدار واقعی Bore از Datasheet سازنده دریافت شود.
Reduced Bore و Pigging
یکی از تفاوتهای مهم Reduced Bore با Full Bore، موضوع Pigging است.
در خطوطی که برای عبور Pipeline Pig طراحی شدهاند، قطر مسیر عبور شیر و شکل داخلی آن اهمیت زیادی دارد. بسیاری از طراحیهای Reduced Bore برای عبور متعارف Pig مناسب نیستند، زیرا کاهش قطر داخلی میتواند مانع عبور Pig شود.
به همین دلیل اگر شیر قرار است روی یک خط قابل Pigging نصب شود، باید این موضوع از ابتدا در Specification ذکر شود.
در چنین شرایطی، صرفاً انتخاب شیر بر اساس سایز اسمی و Class 150 کافی نیست و باید قطر عبور داخلی، نوع Ball و الزامات Pigging Service بررسی شود.
اگر پروژه نیاز به عبور Pig دارد، در بسیاری از موارد Full Bore گزینهای است که باید بررسی شود؛ اما انتخاب نهایی باید مطابق طراحی خط و نوع Pig انجام گیرد.
نوع اتصال بال ولو فولادی ردیوس بور
Reduced Bore ارتباط مستقیمی با نوع End Connection ندارد. این شیر میتواند با انواع اتصال متناسب با طراحی پروژه تولید شود.
گزینههای رایج شامل موارد زیر هستند:
- Flanged End
- Butt Weld End
- Threaded End در برخی سایزها و طراحیها
- سایر End Connectionهای مورد تأیید سازنده
در مدل فلنجی، مواردی مانند Class، سایز، استاندارد فلنج، Facing و ابعاد سوراخهای پیچ باید با خط لوله مطابقت داشته باشند.
در مدل جوشی نیز ابعاد Butt Weld End باید با ضخامت و مشخصات لوله هماهنگ باشد.
بال ولو فلنجی یا جوشی ردیوس بور؟
انتخاب نوع اتصال به شرایط نصب و طراحی خط بستگی دارد.
در اتصال فلنجی، شیر با پیچ و گسکت به خط متصل میشود و امکان جداسازی آن برای تعمیر یا تعویض نسبتاً سادهتر است. این ویژگی در بسیاری از واحدهای صنعتی اهمیت دارد.
در اتصال Butt Weld، شیر به خط جوش میشود و اتصال دائمیتری ایجاد میکند. این مدل در برخی خطوطی که حذف فلنج یا کاهش نقاط اتصال موردنظر است، کاربرد دارد.
بنابراین Reduced Bore بودن بهتنهایی تعیینکننده نوع اتصال نیست و هر دو موضوع باید جداگانه در Specification مشخص شوند.
بال ولو فولادی ردیوس بور دستی یا اکچویتورد؟
Reduced Bore Ball Valve میتواند با عملکرد دستی یا اتوماتیک عرضه شود.
در مدل Manual Reduced Bore Ball Valve، اپراتور با Handle یا Handwheel شیر را باز و بسته میکند. این مدل برای نقاطی که دسترسی مناسب دارند و تعداد دفعات عملکرد محدود است، قابل استفاده است.
در مدل پنوماتیک، Pneumatic Actuator نیروی لازم برای چرخاندن Ball را تأمین میکند.
در مدل برقی نیز از Electric Actuator استفاده میشود.
اگر شیر باید از اتاق کنترل فرمان بگیرد، بهصورت خودکار عمل کند یا تعداد دفعات عملکرد آن زیاد باشد، انتخاب Actuator باید بهصورت جداگانه بررسی شود.
انتخاب اکچویتور بر اساس Torque
در صورت استفاده از اکچویتور، انتخاب آن نباید صرفاً بر اساس سایز اسمی شیر انجام شود.
مقدار Operating Torque میتواند به عوامل مختلفی وابسته باشد، از جمله:
- سایز شیر
- فشار دیفرانسیل
- نوع Seat
- متریال Seat
- فشار کاری
- دمای کاری
- نوع سیال
- شرایط شروع حرکت Ball
در اکچویتور پنوماتیک، باید Breakaway Torque، Running Torque و Closing Torque در شرایط واقعی بررسی شوند.
برای مدل برقی نیز Torque Output و شرایط Duty باید با نیاز شیر مطابقت داشته باشد.
بنابراین در زمان خرید، دریافت Torque Chart از سازنده میتواند به انتخاب صحیح Actuator کمک کند.
استانداردهای مهم در خرید بال ولو فولادی ردیوس بور
استاندارد موردنیاز به نوع طراحی و کاربرد شیر بستگی دارد. در بسیاری از بال ولوهای صنعتی، استانداردهایی مانند API 608 و ASME B16.34 میتوانند در Specification مطرح باشند.
برای برخی کاربردهای خطوط انتقال نیز API 6D ممکن است موردنیاز باشد.
در شیرهای فلنجی، استاندارد فلنج و نوع Facing نیز باید با خط لوله هماهنگ باشد.
بنابراین هنگام استعلام بهتر است علاوه بر نوع شیر، استاندارد طراحی موردنیاز پروژه نیز اعلام شود.
تست و کنترل کیفیت Reduced Bore Ball Valve
در خرید صنعتی، تست شیر یکی از بخشهای مهم کنترل کیفیت است. بسته به استاندارد و Specification پروژه، تستهایی مانند Shell Test و Seat Test میتوانند در برنامه تست قرار بگیرند.
Shell Test برای بررسی یکپارچگی بدنه و تحمل فشار تست انجام میشود و Seat Test برای بررسی عملکرد آببندی در نواحی مربوط به نشیمنگاه مورد استفاده قرار میگیرد.
در پروژههایی که ردیابی متریال اهمیت دارد، درخواست MTC (Material Test Certificate) نیز اهمیت زیادی دارد.
مدارکی مانند موارد زیر نیز ممکن است در خرید پروژهای درخواست شوند:
- Datasheet
- GA Drawing
- Test Report
- MTC
- Certificate of Compliance
- Inspection Report
در صورت وجود اکچویتور، مدارک فنی Actuator نیز باید جداگانه بررسی شوند.
هنگام خرید بال ولو فولادی ردیوس بور کلاس ۱۵۰ چه مشخصاتی اعلام کنیم؟
برای جلوگیری از ابهام در استعلام، بهتر است مشخصات فنی محصول تا حد امکان کامل اعلام شود:
| مشخصه | اطلاعات موردنیاز |
|---|---|
| نوع شیر | Reduced Bore Ball Valve |
| جنس بدنه | Carbon Steel |
| گرید بدنه | WCB / WCC / LCB / LCC طبق پروژه |
| کلاس فشاری | Class 150 |
| سایز | DN / NPS |
| نوع Bore | Reduced Bore |
| قطر واقعی Bore | طبق Datasheet سازنده |
| نوع اتصال | Flanged / Butt Weld / Threaded و… |
| Facing | RF یا طبق Specification |
| Seat Material | متناسب با سرویس |
| Ball Material | طبق طراحی سازنده |
| Stem Material | طبق Specification |
| سیال | Fluid |
| فشار کاری | Operating Pressure |
| دمای کاری | Operating Temperature |
| دبی | Flow Rate |
| افت فشار مجاز | Allowable Pressure Drop |
| فشار دیفرانسیل | Differential Pressure |
| نوع عملکرد | Manual / Pneumatic / Electric |
| سرویس Pigging | در صورت نیاز |
| استاندارد طراحی | API 608 / ASME B16.34 / API 6D طبق پروژه |
| تست | Shell / Seat و سایر تستها |
| مدارک | MTC / Test Report / Datasheet و… |
وجود Flow Rate و اطلاعات افت فشار، بهخصوص برای Reduced Bore، میتواند به انتخاب دقیقتر شیر کمک کند.
نکات نصب بال ولو فولادی ردیوس بور
قبل از نصب شیر، داخل خط باید از براده، ذرات فلزی، آلودگی و بقایای جوش پاک شود. ورود ذرات خارجی به داخل Ball و Seat میتواند باعث آسیب به سطوح آببندی شود.
در مدل فلنجی، تراز بودن فلنجها اهمیت زیادی دارد. نباید برای جبران ناهماهنگی خط، نیروی اضافی به شیر وارد شود.
گسکت باید با نوع Facing و شرایط سرویس سازگار باشد و پیچها نیز مطابق روش نصب پروژه سفت شوند.
در مدل Butt Weld، عملیات جوشکاری باید طبق روش مورد تأیید پروژه انجام شود و تمهیدات لازم برای جلوگیری از آسیب حرارتی به اجزای داخلی در نظر گرفته شود.
پس از نصب نیز عملکرد شیر باید بررسی شود و در صورت وجود اکچویتور، عملکرد کامل مجموعه Valve و Actuator کنترل شود.
بررسی کیفیت قبل از خرید
در خرید بال ولو فولادی ردیوس بور کلاس ۱۵۰، ظاهر شیر بهتنهایی معیار مناسبی برای ارزیابی کیفیت نیست.
موارد زیر باید بررسی شوند:
- گرید Carbon Steel
- Class 150
- سایز اسمی
- قطر واقعی Reduced Bore
- نوع اتصال
- Facing
- Seat Material
- Ball Material
- Stem Material
- فشار و دمای کاری
- استاندارد طراحی
- گزارش تست
- مدارک متریال
اگر پروژه به افت فشار پایین نیاز دارد، باید عملکرد شیر از نظر Pressure Drop بررسی شود.
اگر خط قابل Pigging است، باید سازگاری شیر با Pigging Service نیز پیش از خرید مشخص شود.
در خریدهای پروژهای، تطبیق Datasheet، نقشه ابعادی، MTC و Test Report با Purchase Specification میتواند از تحویل محصول نامنطبق جلوگیری کند.
استعلام فنی بال ولو فولادی ردیوس بور کلاس ۱۵۰
برای دریافت پیشنهاد فنی دقیق میتوان در استعلام مشخصاتی مانند «بال ولو فولادی ردیوس بور کلاس ۱۵۰، بدنه Carbon Steel، گرید WCB، سایز مشخص، اتصال فلنجی RF، Seat متناسب با سیال و عملکرد دستی» را اعلام کرد.
اگر شیر قرار است بهصورت پنوماتیک یا برقی عمل کند، مشخصات Actuator و Torque نیز باید در درخواست خرید لحاظ شود.
همچنین اگر افت فشار برای خط اهمیت دارد، ارائه Flow Rate، فشار ورودی و خروجی و دمای کاری به تأمینکننده کمک میکند تا Reduced Bore مناسبتری پیشنهاد شود.
در صورتی که خط برای Pigging طراحی شده باشد، این موضوع باید صریحاً در Specification درج شود تا سازنده بتواند قابلیت عبور Pig و قطر داخلی واقعی شیر را بررسی کند.
در نهایت، در انتخاب بال ولو فولادی ردیوس بور کلاس ۱۵۰ باید Reduced Bore بودن، افت فشار، گرید Carbon Steel، کلاس فشاری، نوع اتصال، Seat، شرایط سیال و نحوه عملکرد شیر همزمان بررسی شوند. این رویکرد باعث میشود انتخاب محصول فقط بر اساس عنوان و سایز انجام نشود و شیر از نظر عملکرد، آببندی، تحمل فشار و سازگاری با خط لوله نیز با نیاز واقعی پروژه هماهنگ باشد.
