بال ولو فولادی سهتکه کلاس ۱۵۰ یکی از مدلهای پرکاربرد شیرهای توپی است که بدنه آن از سه بخش اصلی تشکیل میشود. این ساختار بهگونهای طراحی شده است که بخش مرکزی شیر و اجزای داخلی در میان قسمتهای بدنه قرار گرفته و در بسیاری از مدلها امکان دسترسی مناسبتر به Ball، Seat و Stem را برای تعمیر و نگهداری فراهم میکند.
در این مدل، بدنه از فولاد کربنی (Carbon Steel) ساخته میشود و انتخاب گرید فولاد باید براساس شرایط واقعی سرویس انجام شود. گریدهایی مانند ASTM A216 WCB در برخی طراحیهای فولادی ریختگی مورد استفاده قرار میگیرند و برای شرایط دمای پایین نیز بسته به طراحی و الزامات پروژه ممکن است گریدهایی مانند A352 LCB یا LCC مطرح باشند.
عبارت Class 150 نیز نشاندهنده Pressure Class شیر است و نباید آن را یک فشار ثابت در تمام دماها و شرایط کاری در نظر گرفت. فشار مجاز واقعی باید براساس جنس بدنه، گرید متریال، دما، طراحی شیر و جدول Pressure-Temperature Rating بررسی شود.

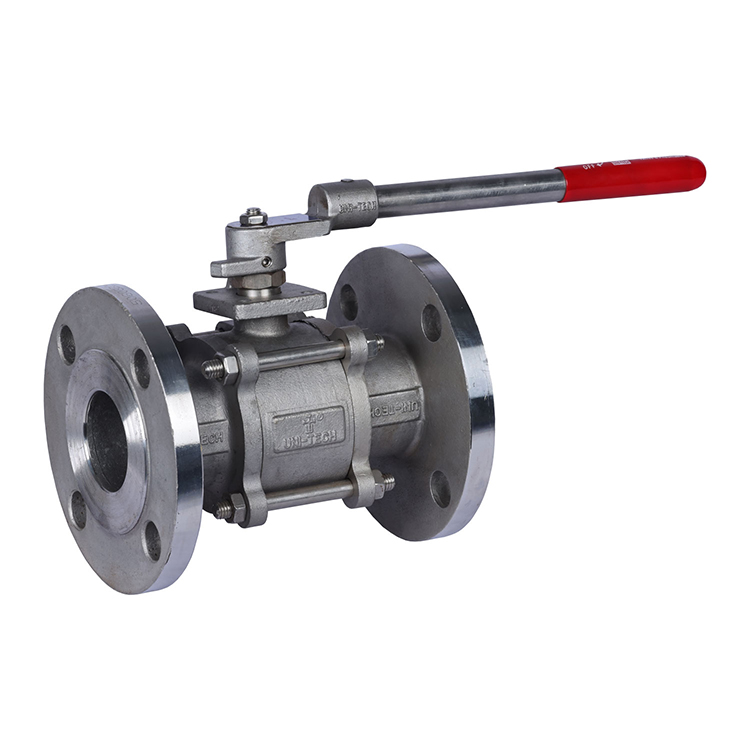

بال ولو فولادی سهتکه کلاس ۱۵۰ چیست؟
Three Piece Ball Valve نوعی بال ولو است که بدنه اصلی آن از سه بخش تشکیل میشود. در بسیاری از طراحیها، قسمت مرکزی بدنه محل قرارگیری Ball و Seat است و دو بخش دیگر با مکانیزم مشخصی به آن متصل میشوند.
Ball یا توپی با چرخش ۹۰ درجهای مسیر عبور سیال را باز یا بسته میکند.
در حالت کاملاً باز، سوراخ داخلی Ball در امتداد مسیر جریان قرار گرفته و سیال از داخل شیر عبور میکند. با چرخش Ball، مسیر جریان بسته میشود.
یکی از ویژگیهای مهم طراحی سهتکه، امکان جداسازی بخشهای بدنه در بسیاری از مدلها است. این ویژگی میتواند دسترسی به اجزای داخلی را برای تعمیر و تعویض قطعات آسانتر کند.
البته روش دقیق بازکردن شیر، امکان تعمیر در محل و نحوه تعویض قطعات باید از روی طراحی سازنده بررسی شود و نمیتوان تمام مدلهای Three Piece را از نظر تعمیرپذیری یکسان دانست.
Class 150 در بال ولو فولادی سهتکه
Class 150 یک Pressure Class استاندارد است که برای مشخصکردن رده فشاری شیر استفاده میشود.
این عبارت نباید به معنی یک فشار ثابت و مستقل از دما باشد. ظرفیت تحمل فشار بال ولو به عواملی مانند متریال بدنه، گرید فولاد، دمای کاری، سایز و استاندارد طراحی وابسته است.
به همین دلیل هنگام خرید باید علاوه بر Class 150، موارد زیر مشخص شوند:
- Operating Pressure
- Design Pressure
- Operating Temperature
- Design Temperature
- Body Material
- Body Grade
- Seat Material
- Valve Size
- Pressure-Temperature Rating
در صورتی که شیر در دمای بالا یا پایین کار میکند، بررسی جدول فشار-دما اهمیت بیشتری خواهد داشت.
ساختار بال ولو فولادی سهتکه
شناخت اجزای اصلی Three Piece Ball Valve برای انتخاب و خرید صحیح اهمیت زیادی دارد.
بدنه سهتکه (Three Piece Body)
بدنه از سه قسمت اصلی تشکیل شده است. در بسیاری از مدلها، یک بخش مرکزی و دو بخش جانبی وجود دارد که توسط پیچ و مهره یا مکانیزم اتصال مشخصی به یکدیگر متصل میشوند.
این ساختار باعث میشود بخش مرکزی در برخی مدلها قابل جداسازی باشد و امکان دسترسی به اجزای داخلی فراهم شود.
جنس بدنه در این سری Carbon Steel است.
در طراحیهای مختلف، گریدهایی مانند ASTM A216 WCB یا WCC ممکن است مورد استفاده قرار گیرند. برای سرویسهای دمای پایین نیز بسته به طراحی و مشخصات پروژه، ASTM A352 LCB یا LCC میتواند مطرح باشد.
انتخاب گرید باید براساس فشار، دما، استاندارد و شرایط سرویس انجام شود.
بال یا توپی (Ball)
Ball وظیفه قطع و وصل مسیر جریان را بر عهده دارد.
در حالت باز، سوراخ داخلی Ball در امتداد مسیر قرار گرفته و در حالت بسته، قسمت توپر آن مسیر سیال را مسدود میکند.
سطح Ball باید از نظر کیفیت ماشینکاری و تماس با Seat مناسب باشد، زیرا این دو جزء نقش مهمی در عملکرد آببندی شیر دارند.
سیت (Seat)
Seat در اطراف Ball قرار گرفته و آببندی بین Ball و بدنه را ایجاد میکند.
در برخی مدلها از PTFE یا RPTFE استفاده میشود، اما جنس Seat باید براساس فشار، دما و نوع سیال انتخاب شود.
در سرویسهای دمای بالا یا شرایط ویژه، ممکن است جنس دیگری مورد نیاز باشد و انتخاب آن باید طبق مشخصات فنی سازنده انجام شود.
استم (Stem)
Stem حرکت چرخشی را از Handle یا Actuator به Ball منتقل میکند.
در مدل دستی، اپراتور Handle را میچرخاند و این حرکت از طریق Stem به Ball منتقل میشود.
آببندی Stem نیز اهمیت زیادی دارد، زیرا این قسمت مسیر خروج محور از بدنه شیر است و باید از نشت سیال به محیط جلوگیری کند.
چرا ساختار سهتکه اهمیت دارد؟
یکی از دلایل استفاده از طراحی Three Piece، امکان جداسازی بخشهای بدنه در بسیاری از مدلها است.
در یک شیر یکتکه، دسترسی به اجزای داخلی میتواند محدودتر باشد. در مدل دوتکه نیز ساختار جداسازی با مدل سهتکه تفاوت دارد.
در مدل سهتکه، بخش مرکزی در بسیاری از طراحیها بهصورت جداگانه قابل دسترسی است و این موضوع میتواند برای:
- تعویض Seat
- بررسی Ball
- سرویس Stem
- تعویض قطعات آببندی
- تعمیرات دورهای
مفید باشد.
با این حال، این ویژگی به طراحی واقعی شیر وابسته است و قبل از خرید باید دستورالعمل Maintenance سازنده بررسی شود.
تفاوت بال ولو سهتکه با یکتکه
ساختار یکتکه و سهتکه از نظر تعمیرات و نحوه مونتاژ تفاوت قابل توجهی دارند.
| ویژگی | یکتکه | سهتکه |
|---|---|---|
| ساختار بدنه | One Piece | Three Piece |
| تعداد بخشهای اصلی بدنه | یک | سه |
| دسترسی به اجزای داخلی | وابسته به طراحی | در بسیاری از مدلها مناسبتر |
| تعویض قطعات داخلی | وابسته به مدل | معمولاً سادهتر در طراحیهای قابل سرویس |
| ساختار کلی | سادهتر | ماژولارتر |
| تعمیرپذیری | وابسته به سازنده | معمولاً مناسبتر در مدلهای قابل جداسازی |
این مقایسه به معنی برتری مطلق مدل سهتکه در تمام کاربردها نیست. انتخاب شیر باید براساس شرایط سرویس، فضای نصب، سیاست تعمیرات و مشخصات فنی پروژه انجام شود.
تفاوت بال ولو سهتکه و دوتکه
در مدل Two Piece Ball Valve، بدنه از دو بخش اصلی تشکیل شده است. در مدل سهتکه، یک بخش مرکزی به همراه دو بخش جانبی وجود دارد.
ساختار سهتکه میتواند امکان دسترسی بهتر به قسمت مرکزی شیر را فراهم کند.
این ویژگی در کاربردهایی که تعویض Seat یا سرویس Ball اهمیت دارد، مورد توجه قرار میگیرد.
در مقابل، ساختار سهتکه معمولاً اجزای اتصال بیشتری دارد و به همین دلیل باید کیفیت ساخت، پیچ و مهرهها، آببندیها و نحوه مونتاژ با دقت بررسی شود.
گرید فولاد در بال ولو سهتکه کلاس ۱۵۰
در خرید بال ولو فولادی، مشخصکردن گرید بدنه اهمیت زیادی دارد.
گریدهای متداولی که بسته به طراحی میتوانند در بدنه شیرهای فولادی مطرح شوند عبارتاند از:
| گرید فولاد | کاربرد کلی |
|---|---|
| ASTM A216 WCB | فولاد کربنی ریختگی برای کاربردهای صنعتی مشخص |
| ASTM A216 WCC | فولاد کربنی ریختگی برای شرایط طراحی مربوطه |
| ASTM A352 LCB | فولاد مناسب برای برخی سرویسهای دمای پایین |
| ASTM A352 LCC | گرید فولادی برای کاربردهای مشخص در دمای پایین |
این گریدها جایگزین مستقیم یکدیگر نیستند.
برای مثال، انتخاب LCB یا LCC برای سرویس دمای پایین باید براساس دمای طراحی و الزامات متریال پروژه انجام شود.
به همین دلیل بهتر است در زمان استعلام، عبارت Carbon Steel Body همراه با گرید دقیق در مشخصات خرید درج شود.
نقش فولاد کربنی در بدنه شیر
بدنه شیر باید بتواند فشار داخلی و نیروهای مکانیکی واردشده به سیستم را تحمل کند.
فولاد کربنی در بسیاری از تجهیزات صنعتی مورد استفاده قرار میگیرد، اما انتخاب آن نباید تنها براساس استحکام مکانیکی انجام شود.
دمای کاری، نوع سیال، شرایط محیطی و الزامات خوردگی نیز اهمیت دارند.
بنابراین برای خرید بال ولو فولادی سهتکه، بهتر است علاوه بر گرید بدنه، مشخصات اجزای در تماس با سیال نیز بررسی شوند.
نوع اتصال در بال ولو فولادی سهتکه
ساختار سهتکه بهتنهایی نوع اتصال شیر را مشخص نمیکند.
بسته به طراحی، Three Piece Ball Valve میتواند با انواع End Connection عرضه شود.
برای مثال ممکن است مدلهایی با:
- Threaded End
- Socket Weld End
- Butt Weld End
- Flanged End
وجود داشته باشند.
بنابراین در درخواست خرید باید Body Construction و End Connection بهصورت جداگانه مشخص شوند.
اگر شیر قرار است در یک خط موجود نصب شود، مشخصات اتصال لوله باید پیش از سفارش در اختیار تأمینکننده قرار گیرد.
بال ولو سهتکه رزوهای
در مدل رزوهای، تطابق رزوه شیر و لوله اهمیت زیادی دارد.
مواردی مانند:
- سایز رزوه
- استاندارد رزوه
- نوع رزوه
- سایز اسمی
- فشار کاری
- جنس لوله
باید بررسی شوند.
استفاده از یک شیر رزوهای بدون تطبیق استاندارد اتصال میتواند باعث ایجاد مشکل در زمان نصب شود.
به همین دلیل بهتر است نوع رزوه در Technical Inquiry بهصورت دقیق مشخص شود.
بال ولو سهتکه جوشی
در مدلهای جوشی، اتصال شیر به لوله با فرآیند جوشکاری انجام میشود.
در این حالت مشخصات انتهای جوشی باید با لوله و فرآیند نصب سازگار باشد.
مواردی مانند ضخامت لوله، Schedule، ابعاد انتهای شیر و روش جوشکاری باید قبل از نصب بررسی شوند.
اگر شیر برای یک پروژه حساس خریداری میشود، دستورالعمل جوشکاری و الزامات مربوط به نصب باید طبق مشخصات پروژه بررسی شود.

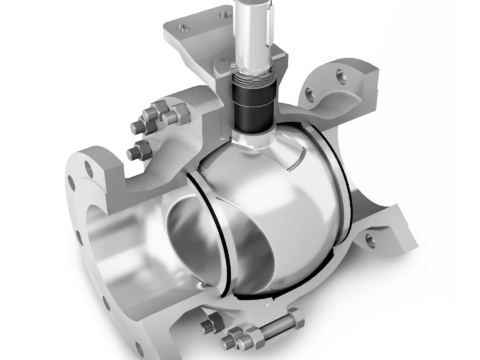

Full Bore یا Reduced Bore در بال ولو سهتکه
یکی از مشخصات مهم هنگام خرید، نوع مسیر عبور داخلی شیر است.
در Full Bore، مسیر داخلی شیر بزرگتر است و محدودیت عبور سیال معمولاً کمتر خواهد بود.
در Reduced Bore، قطر مسیر داخلی کوچکتر است و این موضوع میتواند بر افت فشار و مشخصات جریان اثر بگذارد.
انتخاب بین این دو مدل باید براساس:
- دبی
- سرعت جریان
- افت فشار مجاز
- سایز خط
- شرایط فرایندی
انجام شود.
بنابراین هنگام استعلام، عبارت Full Bore یا Reduced Bore باید بهصورت مشخص در درخواست خرید درج شود.
کاربرد بال ولو فولادی سهتکه کلاس ۱۵۰
بال ولو فولادی سهتکه بسته به طراحی و متریال میتواند در کاربردهای مختلف مورد استفاده قرار گیرد، از جمله:
- خطوط آب صنعتی
- سیستمهای تأسیساتی
- هوای فشرده
- برخی خطوط گاز
- خطوط انتقال سیالات
- واحدهای صنعتی
- برخی تجهیزات فرایندی
- صنایع نفت و گاز
- صنایع پتروشیمی
مناسببودن شیر برای هر سرویس باید براساس فشار، دما، نوع سیال، Seat، گرید فولاد و استاندارد طراحی بررسی شود.
وجود عبارت «بال ولو فولادی سهتکه» بهتنهایی نشاندهنده مناسببودن محصول برای یک سیال مشخص نیست.
بال ولو سهتکه برای On/Off Service
بال ولوها عمدتاً برای On/Off Service استفاده میشوند.
در حالت کاملاً باز، مسیر جریان برقرار است و در حالت کاملاً بسته، جریان متوقف میشود.
استفاده مداوم از شیر در وضعیت نیمهباز برای Throttling بدون تأیید سازنده میتواند باعث فرسایش Seat و آسیب به Ball شود.
اگر پروژه به کنترل دائمی جریان نیاز دارد، باید مشخص شود که طراحی شیر برای چنین کاربردی مناسب است یا خیر.
انتخاب سایز بال ولو فولادی سهتکه
انتخاب سایز باید براساس شرایط واقعی خط و جریان انجام شود.
اطلاعاتی که برای انتخاب سایز مورد نیاز است شامل موارد زیر میشود:
- DN یا NPS
- سایز لوله
- دبی
- فشار کاری
- فشار طراحی
- دمای کاری
- نوع سیال
- سرعت جریان
- افت فشار مجاز
- Full Bore یا Reduced Bore
در بعضی کاربردها ممکن است سایز شیر دقیقاً برابر سایز لوله نباشد. بنابراین انتخاب باید براساس شرایط فرایندی انجام شود.

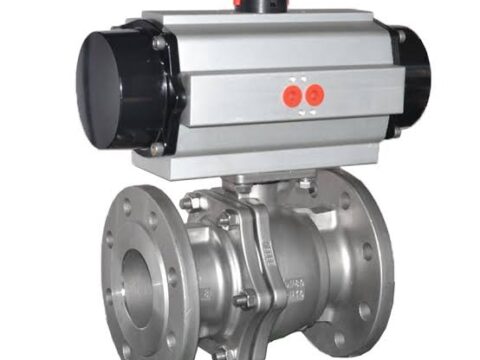

بال ولو سهتکه دستی یا اکچویتوری
بال ولو فولادی سهتکه میتواند بهصورت دستی یا اتوماتیک مورد استفاده قرار گیرد.
در مدل دستی، Handle برای چرخاندن Stem استفاده میشود.
در برخی سایزها و طراحیها ممکن است Gear Operator نیز مورد استفاده قرار گیرد.
برای اتوماسیون میتوان براساس طراحی شیر از:
- Pneumatic Actuator
- Electric Actuator
استفاده کرد.
انتخاب اکچویتور باید براساس Torque واقعی شیر انجام شود.
فشار خط، جنس Seat، سایز Ball، فشار تفاضلی، دما و شرایط سرویس میتوانند روی Torque اثر بگذارند.
نکات نصب بال ولو سهتکه
نصب صحیح شیر اهمیت زیادی دارد.
پیش از نصب باید مشخصات اتصال شیر و لوله بررسی شود و از همراستایی مناسب خط اطمینان حاصل شود.
نباید نیرو یا تنش اضافی ناشی از نامیزانی لولهها به بدنه شیر منتقل شود.
همچنین باید فضای کافی برای عملکرد Handle یا Actuator در نظر گرفته شود.
در مدلهای جوشی، فرآیند نصب و جوشکاری باید مطابق الزامات پروژه انجام شود.
در مدلهای رزوهای نیز نوع آببندی اتصال باید متناسب با نوع سرویس انتخاب شود.
تعمیر و نگهداری بال ولو فولادی سهتکه
یکی از ویژگیهای مهم Three Piece Ball Valve، قابلیت سرویس در بسیاری از طراحیها است.
بخش مرکزی شیر میتواند در مدلهای قابل جداسازی برای بررسی یا تعویض اجزایی مانند Seat و Ball در دسترس قرار گیرد.
این ویژگی میتواند در پروژههایی که تعمیرپذیری تجهیزات اهمیت دارد، مزیت عملیاتی ایجاد کند.
با این حال، پیش از خرید باید مشخص شود:
- Seat قابل تعویض است؟
- Ball قابل تعویض است؟
- Stem Seal قابل تعویض است؟
- کیت تعمیراتی عرضه میشود؟
- قطعات یدکی موجود هستند؟
- روش جداسازی بدنه چگونه است؟
- آیا تعمیر در محل امکانپذیر است؟
این اطلاعات بهخصوص برای شیرهای نصبشده در خطوط حساس اهمیت دارد.
تست بال ولو فولادی سهتکه کلاس ۱۵۰
تست شیر باید مطابق استاندارد و مشخصات فنی سفارش انجام شود.
یکی از تستهای مهم، Shell Test برای بررسی عملکرد بدنه تحت فشار آزمایشی است.
Seat Test نیز برای بررسی عملکرد آببندی شیر انجام میشود.
در خریدهای پروژهای ممکن است مدارک تست به همراه محصول درخواست شوند.
همچنین برای کنترل گرید فولاد، دریافت Material Test Certificate (MTC) میتواند اهمیت داشته باشد.
بهتر است نوع تست و مدارک مورد نیاز پیش از ثبت سفارش در Technical Specification مشخص شوند.
استانداردهای مورد توجه در خرید بال ولو سهتکه
بسته به طراحی و کاربرد، استانداردهایی مانند API 608 و ASME B16.34 ممکن است در مشخصات فنی شیر مطرح شوند.
برای نوع اتصال نیز باید استاندارد مرتبط با End Connection بررسی شود.
اگر شیر در پروژههای نفت، گاز یا پتروشیمی استفاده میشود، علاوه بر استانداردهای عمومی، الزامات فنی کارفرما و پروژه نیز باید بررسی شوند.
بنابراین در استعلام بهتر است استاندارد طراحی و تست بهصورت دقیق مشخص شود و صرفاً به عبارت Class 150 اکتفا نشود.
مدارک فنی مورد نیاز برای خرید
برای خرید حرفهای بال ولو فولادی سهتکه بهتر است مدارک محصول پیش از تأیید نهایی بررسی شوند.
این مدارک میتوانند شامل موارد زیر باشند:
- Datasheet
- GA Drawing
- Dimensional Drawing
- Sectional Drawing
- Material Certificate
- Test Certificate
- Pressure-Temperature Rating
- مشخصات Ball
- مشخصات Seat
- مشخصات Stem
- اطلاعات Torque
- Spare Parts List
- Installation Manual
- Maintenance Manual
در صورت اکچویتوری بودن شیر، اطلاعات فنی Actuator نیز باید دریافت شود.
استعلام خرید بال ولو فولادی سهتکه کلاس ۱۵۰
برای دریافت پیشنهاد دقیق، بهتر است مشخصات محصول در قالب یک Technical Inquiry کامل ارسال شود.
| مشخصه | اطلاعات مورد نیاز |
|---|---|
| نوع شیر | Three Piece Ball Valve |
| جنس بدنه | Carbon Steel |
| کلاس فشاری | Class 150 |
| سایز | DN / NPS |
| نوع اتصال | Threaded / Welded / Flanged مطابق پروژه |
| گرید بدنه | ASTM A216 WCB یا گرید مورد نیاز |
| نوع Bore | Full Bore / Reduced Bore |
| جنس Ball | مطابق مشخصات فنی |
| جنس Seat | مطابق شرایط سرویس |
| جنس Stem | مطابق طراحی |
| عملکرد | Manual / Pneumatic / Electric |
| فشار کاری | Operating Pressure |
| دمای کاری | Operating Temperature |
| سیال | Fluid |
| استاندارد طراحی | مطابق پروژه |
| استاندارد تست | مطابق پروژه |
| مدارک | MTC / Test Certificate / Datasheet |
این اطلاعات باعث میشود پیشنهادهای مختلف از نظر فنی قابل مقایسه باشند و احتمال مغایرت محصول با نیاز خط کاهش پیدا کند.
نکات مهم خرید بال ولو فولادی سهتکه
در خرید این شیر باید چند موضوع اصلی بهصورت همزمان بررسی شوند.
Class 150 باید همراه با جدول Pressure-Temperature Rating ارزیابی شود.
Carbon Steel Body باید با گرید مشخص مانند ASTM A216 WCB یا گرید مورد نیاز پروژه همراه باشد.
نوع اتصال باید دقیقاً مشخص شود و با لوله خط تطابق داشته باشد.
نوع Bore، جنس Seat، جنس Ball و Stem نیز باید براساس شرایط سرویس تعیین شوند.
در صورت اتوماتیک بودن، Torque و مشخصات Actuator باید جداگانه بررسی شوند.
همچنین در پروژههای حساس، دریافت MTC، Test Certificate، Datasheet و نقشههای فنی قبل از تأیید نهایی خرید اهمیت زیادی دارد.
بال ولو فولادی سهتکه کلاس ۱۵۰ به دلیل ساختار سهبخشی بدنه و قابلیت سرویس در بسیاری از طراحیها، میتواند برای کاربردهایی که تعمیرپذیری و دسترسی به اجزای داخلی اهمیت دارد مورد توجه قرار گیرد. انتخاب نهایی این محصول باید براساس گرید فولاد کربنی، فشار و دما، نوع سیال، سایز، نوع اتصال، Full Bore یا Reduced Bore، جنس Seat، نوع عملکرد و استانداردهای مورد نیاز پروژه انجام شود تا شیر از نظر فنی با شرایط واقعی خط سازگار باشد.
