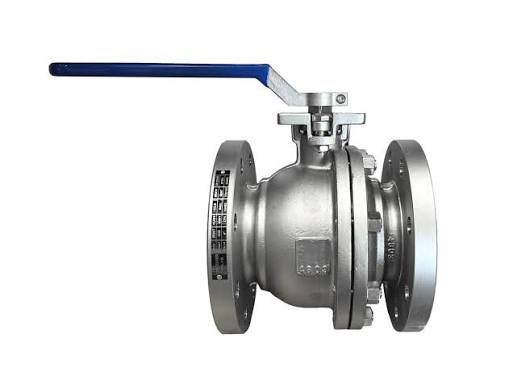

بال ولو فولادی فلنجی کلاس ۱۵۰ یکی از انواع پرکاربرد شیرهای توپی در خطوط لوله صنعتی است که برای قطع و وصل جریان سیال مورد استفاده قرار میگیرد. ساختار فلنجی این شیر باعث میشود اتصال آن به خطوط لوله از طریق فلنج، پیچ و مهره و گسکت انجام شود و در بسیاری از پروژههایی که نصب، بازرسی و تعمیرات تجهیزات اهمیت دارد، مورد استفاده قرار گیرد.
در این محصول، بدنه از فولاد کربنی (Carbon Steel) ساخته میشود و گرید دقیق فولاد باید متناسب با فشار، دما و شرایط سرویس انتخاب شود. عبارت Class 150 نیز نشاندهنده رده فشاری شیر است و نباید آن را یک فشار ثابت و یکسان برای تمام شرایط کاری در نظر گرفت.
هنگام خرید بال ولو فولادی فلنجی کلاس ۱۵۰، مواردی مانند سایز، نوع فلنج، استاندارد طراحی، گرید بدنه، جنس Ball، جنس Seat، متریال Stem، فشار و دمای کاری و نوع سیال باید همزمان بررسی شوند. به همین دلیل انتخاب این شیر صرفاً بر اساس نام محصول یا سایز خط لوله، روش مناسبی برای خرید پروژهای نیست.
بال ولو فولادی فلنجی کلاس ۱۵۰ چیست؟
Flanged Ball Valve نوعی شیر توپی است که در دو طرف بدنه آن اتصال فلنجی وجود دارد. این فلنجها برای اتصال شیر به فلنجهای موجود در خط لوله استفاده میشوند.
عضو اصلی قطع و وصل جریان در این شیر، Ball یا همان توپی کرویشکل است. Ball دارای یک مسیر عبور داخلی است که با چرخش ۹۰ درجهای توسط Stem، مسیر سیال را باز یا بسته میکند.
در حالت کاملاً باز، سوراخ داخلی Ball در امتداد مسیر لوله قرار میگیرد و سیال از داخل شیر عبور میکند. در حالت بسته، بخش توپر Ball مقابل مسیر جریان قرار گرفته و عبور سیال متوقف میشود.
این عملکرد سریع یکی از ویژگیهای اصلی Ball Valve است. در بسیاری از کاربردها، یک چرخش ۹۰ درجهای برای تغییر وضعیت شیر کافی است.
بال ولو فولادی فلنجی میتواند در طراحیهای مختلفی مانند Floating Ball Valve یا Trunnion Mounted Ball Valve ساخته شود. بنابراین عبارت فلنجی نوع اتصال شیر را مشخص میکند و لزوماً بهتنهایی ساختار داخلی Ball را تعیین نمیکند.
Class 150 در بال ولو فولادی فلنجی چه معنایی دارد؟
Class 150 یک Pressure Class یا رده فشاری استاندارد است که در طراحی و انتخاب شیر و تجهیزات متصل به آن مورد استفاده قرار میگیرد.
نکته مهم این است که Class 150 را نباید معادل یک فشار ثابت در تمام دماها و شرایط سرویس دانست. فشار مجاز شیر به عواملی مانند:
- جنس بدنه
- گرید فولاد
- دمای کاری
- طراحی شیر
- سایز
- استاندارد ساخت
- متریال اجزای داخلی
- نوع Seat
وابسته است.
به همین دلیل در زمان خرید باید جدول Pressure-Temperature Rating یا ریتینگ فشار و دمای محصول بررسی شود.
برای مثال، یک بال ولو فولادی کلاس ۱۵۰ ممکن است در دمای محیط ریتینگ متفاوتی نسبت به شرایط دمایی بالاتر داشته باشد. بنابراین اگر شیر برای یک خط فرایندی با دمای بالا انتخاب میشود، بررسی همزمان فشار و دمای طراحی ضروری است.
اجزای اصلی بال ولو فولادی فلنجی
شناخت اجزای شیر به خریدار کمک میکند هنگام بررسی کاتالوگ و دیتاشیت، مشخصات فنی محصول را دقیقتر ارزیابی کند.
بدنه شیر (Valve Body)
بدنه اصلیترین بخش شیر است و وظیفه تحمل فشار داخلی و نگهداری اجزای داخلی را بر عهده دارد.
در این سری، بدنه از Carbon Steel در نظر گرفته میشود. یکی از گریدهای متداول برای بدنه شیرهای فولادی ریختگی، ASTM A216 WCB است.
بسته به طراحی و شرایط پروژه، گریدهایی مانند ASTM A216 WCC نیز ممکن است استفاده شوند. برای برخی سرویسهای دمای پایین نیز گریدهایی مانند ASTM A352 LCB و ASTM A352 LCC مطرح هستند.
انتخاب گرید فولاد باید براساس دمای طراحی، فشار، استاندارد مورد نیاز و شرایط سرویس انجام شود. بنابراین نمیتوان گفت یک گرید برای تمام بال ولوهای کلاس ۱۵۰ مناسب است.
بال یا توپی (Ball)
Ball قطعه کرویشکل داخل شیر است که وظیفه باز و بستهکردن مسیر جریان را بر عهده دارد.
کیفیت سطح Ball اهمیت زیادی دارد، زیرا این قطعه با Seat در تماس قرار میگیرد. سطح نامناسب، خراش یا آسیب میتواند عملکرد آببندی را تحت تأثیر قرار دهد.
در زمان خرید پروژهای، متریال Ball و نوع پوشش یا عملیات سطحی آن، در صورت وجود، باید در دیتاشیت مشخص باشد.
سیت (Seat)
Seat بخش آببندی بین Ball و بدنه شیر است. جنس آن باید با شرایط سرویس هماهنگ باشد.
در برخی مدلها از PTFE یا RPTFE استفاده میشود، اما این متریال برای تمام فشارها، دماها و سیالات مناسب نیست. به همین دلیل نوع Seat باید براساس دمای کاری، فشار و ماهیت سیال انتخاب شود.
استم (Stem)
Stem حرکت چرخشی را از Handle یا اکچویتور به Ball منتقل میکند.
در مدلهای دستی، اپراتور با چرخاندن دسته باعث حرکت Stem و تغییر وضعیت Ball میشود. در مدلهای اتوماتیک، اکچویتور وظیفه ایجاد گشتاور لازم را بر عهده دارد.
آببندی Stem نیز اهمیت زیادی دارد، زیرا عبور این قطعه از بدنه یکی از نقاطی است که باید در برابر نشتی به محیط محافظت شود.
فلنجهای شیر (Valve Flanges)
در بال ولو فلنجی، دو طرف بدنه دارای فلنج هستند. این فلنجها باید از نظر سایز، کلاس، نوع Face و سوراخکاری با فلنجهای خط سازگار باشند.
این بخش یکی از مهمترین تفاوتهای بال ولو فلنجی با مدلهای Wafer Type است.
تفاوت بال ولو فلنجی با بال ولو ویفر
بال ولو فلنجی و ویفر هر دو میتوانند در خطوطی با اتصال فلنجی استفاده شوند، اما ساختار اتصال آنها متفاوت است.
در مدل Flanged Ball Valve، فلنج در دو طرف خود شیر قرار دارد و شیر از طریق همین فلنجها به خط متصل میشود.
در مدل Wafer Type Ball Valve، شیر معمولاً بین دو فلنج خط قرار میگیرد و بدنه آن مانند یک شیر فلنجدار، فلنج مستقل در دو طرف ندارد.
| ویژگی | بال ولو فلنجی | بال ولو ویفر |
|---|---|---|
| نوع اتصال | Flanged | Wafer |
| فلنج روی بدنه شیر | دارد | معمولاً ندارد |
| نحوه نصب | اتصال مستقیم فلنج به فلنج | قرارگیری بین فلنجهای خط |
| فضای مورد نیاز | وابسته به طراحی، معمولاً بیشتر | معمولاً فشردهتر |
| تعمیر و جداسازی | مناسب برای سیستمهای فلنجی | وابسته به فضای اطراف شیر |
| کنترل ابعاد اتصال | بسیار مهم | بسیار مهم |
این مقایسه به معنی برتری یک مدل نسبت به مدل دیگر نیست. نوع اتصال باید براساس طراحی خط، فضای نصب، الزامات پروژه و مشخصات تجهیزات موجود انتخاب شود.
فلنج بال ولو فولادی کلاس ۱۵۰ باید با خط تطابق داشته باشد
یکی از مهمترین نکات خرید بال ولو فولادی فلنجی، تطبیق دقیق فلنج شیر با فلنجهای موجود در خط است.
مواردی که باید بررسی شوند عبارتاند از:
- NPS یا DN
- Class 150
- استاندارد فلنج
- نوع Face
- قطر فلنج
- قطر دایره پیچها
- تعداد سوراخها
- قطر سوراخها
- ضخامت فلنج
- Face to Face Dimension
- نوع گسکت
در بسیاری از پروژهها از Raised Face (RF) استفاده میشود، اما نوع Face باید براساس مشخصات خط مشخص شود.
همچنین صرفاً یکسانبودن عبارت Class 150 برای تطابق کامل دو فلنج کافی نیست. استاندارد، ابعاد و نوع Face نیز باید با یکدیگر هماهنگ باشند.
گرید فولاد در بال ولو فلنجی کلاس ۱۵۰
در خرید بال ولو فولادی، یکی از مهمترین اطلاعات فنی، گرید بدنه است.
عبارت «فولادی» مشخص نمیکند که بدنه دقیقاً از چه گریدی ساخته شده است. در پروژههای صنعتی بهتر است متریال بهصورت مشخص در درخواست خرید درج شود.
برخی گریدهای متداول عبارتاند از:
| گرید | توضیح کلی |
|---|---|
| ASTM A216 WCB | فولاد کربنی ریختگی برای کاربردهای صنعتی مشخص |
| ASTM A216 WCC | فولاد کربنی ریختگی برای شرایط طراحی مربوطه |
| ASTM A352 LCB | فولاد کربنی مناسب برای برخی سرویسهای دمای پایین |
| ASTM A352 LCC | گرید فولادی دمای پایین برای شرایط مشخص |
این گریدها جایگزین یکدیگر نیستند و انتخاب آنها باید با توجه به شرایط کاری و الزامات استاندارد انجام شود.
در خریدهای پروژهای، دریافت Material Test Certificate (MTC) میتواند برای بررسی گرید و مشخصات متریال اهمیت داشته باشد.
چرا فولاد کربنی برای بدنه بال ولو استفاده میشود؟
فولاد کربنی در بسیاری از شیرآلات صنعتی به دلیل استحکام مکانیکی مناسب و قابلیت استفاده در طیف متنوعی از تجهیزات مورد استفاده قرار میگیرد.
در بال ولو فولادی فلنجی، بدنه باید بتواند فشار داخلی و نیروهای ناشی از شرایط کاری را تحمل کند. با این حال، انتخاب فولاد صرفاً براساس استحکام انجام نمیشود.
دما، فشار، شرایط محیطی، نوع سیال و الزامات خوردگی نیز باید در نظر گرفته شوند.
به همین دلیل در یک استعلام حرفهای بهتر است مشخص شود:
Carbon Steel Body + Grade + Pressure Class + Operating Temperature
این اطلاعات بسیار دقیقتر از عبارت عمومی «بال ولو فولادی کلاس ۱۵۰» هستند.
بال ولو فلنجی فولادی فلوتینگ یا ترونیون؟
فلنجیبودن شیر فقط نوع اتصال آن را مشخص میکند. از نظر ساختار داخلی، بال ولو فولادی فلنجی میتواند بهصورت Floating Ball Valve یا Trunnion Mounted Ball Valve طراحی شود.
در مدل Floating، Ball بهصورت شناور در بدنه قرار دارد و فشار سیال میتواند Ball را به سمت Seat پاییندست فشار دهد.
در مدل Trunnion Mounted، Ball توسط تکیهگاههایی مانند Trunnion مهار میشود و نیروهای واردشده به Ball به شکل متفاوتی مدیریت میشوند.
انتخاب بین این دو طراحی به عواملی مانند سایز شیر، فشار، گشتاور، شرایط سرویس و نوع عملکرد بستگی دارد.
بنابراین هنگام خرید بهتر است علاوه بر مشخصکردن Flanged Ball Valve، نوع ساختار Ball نیز در سفارش درج شود.
کاربرد بال ولو فولادی فلنجی کلاس ۱۵۰
بال ولوهای فولادی فلنجی بسته به طراحی، متریال و مشخصات داخلی میتوانند در خطوط متنوعی مورد استفاده قرار گیرند.
برخی کاربردهای رایج عبارتاند از:
- خطوط آب صنعتی
- تأسیسات صنعتی
- خطوط هوای فشرده
- خطوط انتقال گاز
- صنایع نفت و گاز
- صنایع پتروشیمی
- واحدهای فرایندی
- خطوط انتقال سیالات صنعتی
- سیستمهای قطع و وصل جریان
البته مناسببودن شیر برای یک سیال مشخص باید بهصورت جداگانه بررسی شود.
نوع Seat، متریال Ball، Stem، فشار، دما و شرایط خورندگی میتوانند روی انتخاب نهایی اثر بگذارند.
بال ولو فلنجی برای قطع و وصل یا کنترل جریان؟
Ball Valve بهطور معمول برای On/Off Service یا قطع و وصل جریان طراحی میشود.
یکی از مزایای این شیر، تغییر سریع وضعیت از باز به بسته است. در حالت کاملاً باز نیز مسیر عبور سیال میتواند نسبتاً مستقیم باشد.
اما استفاده مداوم از Ball Valve در حالت نیمهباز برای Throttling باید با احتیاط انجام شود. اگر شیر برای کنترل دائمی جریان طراحی نشده باشد، این کار میتواند موجب فرسایش Seat و آسیب به اجزای داخلی شود.
بنابراین اگر هدف اصلی پروژه کنترل دقیق دبی است، باید مشخصات شیر و الزامات سازنده برای Throttling بررسی شود.
انتخاب سایز بال ولو فولادی فلنجی
یکی از اشتباهات رایج در خرید شیرآلات صنعتی، انتخاب سایز شیر فقط بر اساس سایز لوله است.
در بسیاری از خطوط ممکن است سایز شیر با سایز لوله یکسان باشد، اما این موضوع یک قانون عمومی نیست.
انتخاب سایز باید با توجه به موارد زیر انجام شود:
- سایز لوله
- دبی
- فشار کاری
- فشار طراحی
- دمای کاری
- نوع سیال
- سرعت جریان
- افت فشار مجاز
- نوع Bore
- شرایط نصب
همچنین باید مشخص شود شیر Full Bore است یا Reduced Bore.
در Full Bore، مسیر عبور داخلی به قطر نامی شیر نزدیکتر است و معمولاً محدودیت کمتری در مسیر جریان ایجاد میکند. در Reduced Bore، قطر داخلی مسیر کوچکتر بوده و ویژگیهای جریان متفاوت خواهد بود.
بال ولو فولادی فلنجی دستی یا اکچویتوری؟
بال ولو فلنجی کلاس ۱۵۰ میتواند بهصورت دستی یا مجهز به اکچویتور عرضه شود.
در مدل دستی، Handle یا در برخی سایزها Gearbox برای باز و بستهکردن شیر استفاده میشود.
در مدلهای اتوماتیک، میتوان از:
- Pneumatic Actuator
- Electric Actuator
استفاده کرد.
انتخاب اکچویتور باید بر اساس گشتاور مورد نیاز شیر انجام شود.
گشتاور به عواملی مانند سایز، فشار، نوع Seat، طراحی Ball، اصطکاک داخلی و شرایط سرویس بستگی دارد. بنابراین انتخاب اکچویتور فقط بر اساس سایز شیر روش دقیقی نیست.
اگر شیر بهصورت اتوماتیک خریداری میشود، بهتر است مقدار Required Operating Torque و مشخصات عملکردی شیر از سازنده دریافت شود.
نکات مهم نصب بال ولو فولادی فلنجی
پیش از نصب شیر، فلنجهای دو طرف خط باید از نظر همراستایی، وضعیت سطح و تمیزی بررسی شوند.
فلنجها نباید بهگونهای قرار گرفته باشند که برای اتصال شیر نیاز به اعمال نیروی مکانیکی اضافی باشد. واردشدن تنش نامناسب به بدنه میتواند عملکرد و آببندی شیر را تحت تأثیر قرار دهد.
نوع گسکت نیز باید با مشخصات فلنج و شرایط سرویس هماهنگ باشد.
همچنین پیچها و مهرهها باید مطابق مشخصات اتصال انتخاب شوند و سفتکردن آنها به شکل یکنواخت انجام شود.
در شیرهای مجهز به اکچویتور نیز باید فضای کافی برای نصب، عملکرد و دسترسی تعمیراتی در نظر گرفته شود.
ابعاد Face to Face در بال ولو فلنجی
یکی از مشخصات مهم هنگام جایگزینی شیر موجود، Face to Face Dimension است.
این اندازه فاصله بین دو سطح اتصال شیر را مشخص میکند و در زمان تعویض شیر اهمیت زیادی دارد.
اگر شیر جدید از نظر Face to Face با شیر قبلی متفاوت باشد، ممکن است نصب آن روی خط موجود به تغییرات اضافی نیاز داشته باشد.
به همین دلیل برای خرید جایگزین، بهتر است نقشه ابعادی Dimensional Drawing شیر قبل از سفارش بررسی شود.
نکات مهم در خرید بال ولو فولادی فلنجی کلاس ۱۵۰
برای تهیه استعلام دقیق، اطلاعات فنی باید تا حد امکان کامل باشند.
مشخصات پیشنهادی برای Technical Inquiry عبارتاند از:
| مشخصه | اطلاعات مورد نیاز |
|---|---|
| نوع شیر | Flanged Ball Valve |
| جنس بدنه | Carbon Steel |
| کلاس فشاری | Class 150 |
| سایز | DN / NPS |
| نوع ساختار | Floating / Trunnion Mounted |
| گرید بدنه | مانند ASTM A216 WCB یا گرید مورد نیاز |
| نوع Bore | Full Bore / Reduced Bore |
| جنس Ball | مطابق مشخصات پروژه |
| جنس Seat | مطابق شرایط سرویس |
| جنس Stem | مطابق طراحی |
| نوع عملکرد | Manual / Pneumatic / Electric |
| فشار کاری | Operating Pressure |
| دمای کاری | Operating Temperature |
| نوع سیال | Fluid |
| استاندارد طراحی | مطابق پروژه |
| استاندارد تست | مطابق پروژه |
| نوع Face | RF یا نوع مورد نیاز |
وجود این اطلاعات باعث میشود پیشنهادهای فنی تأمینکنندگان قابلیت مقایسه بهتری داشته باشند.
استانداردهای مرتبط با بال ولو فولادی فلنجی
بسته به طراحی و کاربرد شیر، استانداردهای مختلفی ممکن است در مشخصات فنی مطرح شوند.
از جمله استانداردهایی که در برخی بال ولوهای صنعتی مورد استفاده قرار میگیرند میتوان به API 608 و ASME B16.34 اشاره کرد. در برخی کاربردهای مربوط به خطوط انتقال نیز استانداردهایی مانند API 6D ممکن است در مشخصات پروژه مطرح باشند.
برای اتصال فلنجی نیز استاندارد مربوط به ابعاد و نوع Face باید با مشخصات خط مطابقت داشته باشد.
نکته مهم این است که یک استاندارد خاص را نباید بدون بررسی نوع شیر و کاربرد آن برای تمام پروژهها الزامی دانست. استاندارد مورد نیاز باید از روی مشخصات فنی پروژه تعیین شود.
تست بال ولو فولادی فلنجی کلاس ۱۵۰
تست شیر یکی از بخشهای مهم کنترل کیفیت پیش از تحویل محصول است.
بسته به استاندارد و الزامات پروژه، ممکن است تستهای مختلفی برای بررسی بدنه و آببندی انجام شوند.
Shell Test برای بررسی استحکام و آببندی بدنه تحت فشار آزمایشی انجام میشود و Seat Test عملکرد آببندی سیتها را بررسی میکند.
در پروژههایی که کنترل متریال اهمیت دارد، Material Test Certificate (MTC) نیز میتواند برای بررسی گرید فولاد مورد استفاده قرار گیرد.
همچنین بسته به سطح الزامات پروژه، مدارک تست و کنترل ابعادی نیز ممکن است درخواست شوند.
مدارک فنی مورد نیاز هنگام خرید
در خرید بال ولو فولادی فلنجی کلاس ۱۵۰، بررسی مدارک فنی پیش از تأیید نهایی اهمیت زیادی دارد.
مدارک مورد نیاز بسته به پروژه میتوانند شامل موارد زیر باشند:
- Datasheet
- GA Drawing
- Dimensional Drawing
- Material Certificate
- Test Certificate
- Pressure-Temperature Rating
- مشخصات Seat
- مشخصات Ball
- مشخصات Stem
- اطلاعات گشتاور
- مدارک اکچویتور در صورت اتوماتیکبودن شیر
نقشه ابعادی بهخصوص زمانی اهمیت دارد که شیر قرار است جایگزین یک شیر موجود شود یا در فضای محدودی نصب شود.
استعلام خرید بال ولو فولادی فلنجی کلاس ۱۵۰
برای دریافت استعلام دقیق، بهتر است مشخصات محصول بهصورت کامل برای تأمینکننده ارسال شود. عبارت «بال ولو فولادی فلنجی کلاس ۱۵۰» نوع کلی محصول را مشخص میکند، اما برای ارائه پیشنهاد فنی مناسب، اطلاعات بیشتری لازم است.
در درخواست خرید بهتر است Flanged Ball Valve، Carbon Steel Body، Class 150، سایز، نوع Floating یا Trunnion، نوع Bore، جنس Seat، فشار، دما و نوع سیال مشخص شوند.
اگر شیر قرار است بهصورت اتوماتیک کار کند، نوع اکچویتور و اطلاعات گشتاور نیز باید در استعلام درج شود.
در صورت اتصال به خط موجود، مشخصات فلنجهای دو طرف نیز باید در اختیار فروشنده قرار گیرد تا تطابق ابعادی و استانداردی بررسی شود.
در مقایسه پیشنهادهای تأمینکنندگان نیز بهتر است فقط نام برند یا مشخصات ظاهری ملاک قرار نگیرد. گرید فولاد، Class 150، نوع اتصال فلنجی، استاندارد طراحی، نوع Ball، Seat، Bore، ابعاد Face to Face و مدارک تست باید بررسی شوند.
به این ترتیب، بال ولو فولادی فلنجی کلاس ۱۵۰ را میتوان برای طیف متنوعی از خطوط صنعتی مورد استفاده قرار داد، مشروط بر اینکه انتخاب آن بر اساس فشار و دمای واقعی خط، نوع سیال، سایز، گرید فولاد، ساختار Ball، نوع فلنج و الزامات فنی پروژه انجام شود.
