بال ولو فولادی فلوتینگ کلاس ۱۵۰ یکی از انواع پرکاربرد شیرهای توپی در خطوط انتقال سیالات صنعتی است که برای قطع و وصل جریان، آببندی مناسب و کنترل مطمئن مسیر لولهکشی مورد استفاده قرار میگیرد. این شیر به دلیل ساختار ساده، عملکرد سریع و افت فشار نسبتاً پایین، در بسیاری از خطوط صنعتی، تأسیسات، واحدهای فرایندی و شبکههای انتقال سیال استفاده میشود.
در این مدل، توپ یا Ball داخل بدنه بهصورت شناور قرار گرفته و برخلاف مدلهای Trunnion Mounted Ball Valve، در قسمت پایین دارای تکیهگاه ثابت یا ترونیون نیست. همین ساختار باعث شده بال ولو فلوتینگ برای بسیاری از سایزها و سرویسهای عمومی و صنعتی، گزینهای کاربردی و اقتصادی باشد.
البته هنگام خرید بال ولو فولادی فلوتینگ کلاس ۱۵۰ نباید فقط به سایز شیر و عبارت Class 150 توجه کرد. جنس بدنه، گرید فولاد، نوع اتصال، جنس سیت، متریال بال و استم، دمای کاری، نوع سیال، استاندارد طراحی و روش تست، همگی در انتخاب صحیح شیر تأثیر دارند.
بال ولو فولادی فلوتینگ کلاس ۱۵۰ چیست؟

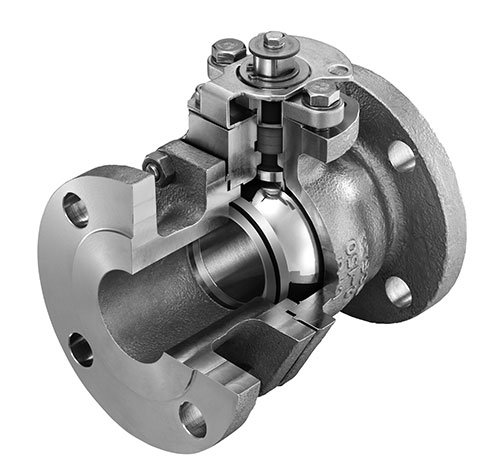

بال ولو فلوتینگ (Floating Ball Valve) نوعی شیر توپی است که عضو مسدودکننده آن یعنی Ball در داخل بدنه بهصورت شناور قرار دارد. استم یا Stem وظیفه چرخاندن بال را بر عهده دارد و با چرخش ۹۰ درجهای، مسیر عبور سیال را باز یا بسته میکند.
در حالت باز، سوراخ موجود در مرکز بال در امتداد مسیر لوله قرار میگیرد و سیال از داخل شیر عبور میکند. با چرخاندن بال، قسمت توپر آن مقابل مسیر قرار گرفته و جریان متوقف میشود.
در بال ولو فلوتینگ، بال کاملاً به محور پایین شیر متصل نیست. زمانی که فشار سیال وارد شیر میشود، بال به سمت سیت پاییندست یا Downstream Seat فشار داده میشود. این فشار به ایجاد آببندی کمک میکند و یکی از ویژگیهای مهم این نوع طراحی محسوب میشود.
بدنه این محصول در این سری از مقالات از جنس فولاد کربنی (Carbon Steel) در نظر گرفته میشود. فولاد کربنی برای بسیاری از خطوط صنعتی که نیاز به استحکام مکانیکی مناسب، مقاومت در برابر فشار و ساختار مقاوم دارند، انتخاب متداولی است.
کلاس ۱۵۰ در بال ولو فولادی به چه معناست؟
عبارت Class 150 یک رده فشاری در استانداردهای صنعتی شیرآلات و فلنجهاست. نکته مهم این است که Class 150 را نباید بهعنوان یک فشار ثابت و یکسان برای تمام شرایط کاری در نظر گرفت.
فشار مجاز بال ولو به عواملی مانند:
- جنس بدنه
- گرید فولاد
- دمای کاری
- استاندارد طراحی
- نوع ساخت شیر
- سایز شیر
- نوع سیت و اجزای داخلی
وابسته است.
بنابراین هنگام خرید بال ولو فولادی فلوتینگ کلاس ۱۵۰، صرفاً درج عبارت Class 150 روی کاتالوگ برای انتخاب نهایی کافی نیست. باید جدول Pressure-Temperature Rating یا همان ریتینگ فشار و دما بررسی شود.
برای مثال، یک بال ولو فولادی ممکن است در دمای محیط ظرفیت فشاری متفاوتی نسبت به شرایط دمایی بالاتر داشته باشد. به همین دلیل در پروژههای صنعتی، مشخصات فنی باید بر اساس فشار و دمای واقعی خط بررسی شود.
اجزای اصلی بال ولو فولادی فلوتینگ
شناخت اجزای شیر هنگام خرید اهمیت زیادی دارد، چون کیفیت و جنس هر یک از این قطعات مستقیماً روی عملکرد شیر اثر میگذارد.
بدنه بال ولو (Valve Body)
بدنه اصلیترین بخش شیر است و تمام اجزای داخلی را در خود جای میدهد. در بال ولو فولادی کلاس ۱۵۰، بدنه معمولاً از فولاد کربنی ساخته میشود.
یکی از گریدهای متداول در ساخت بدنه شیرهای فولادی ریختگی، ASTM A216 WCB است. گریدهای دیگری مانند WCC نیز بسته به طراحی و مشخصات سازنده مورد استفاده قرار میگیرند.
در سرویسهایی که دمای پایین مطرح است، ممکن است گریدهای مخصوص دمای پایین مانند LCB یا LCC مورد نیاز باشند. انتخاب این گریدها باید بر اساس دمای طراحی، شرایط سرویس و مشخصات فنی پروژه انجام شود و نمیتوان یک گرید را برای تمام کاربردها مناسب دانست.
بال یا توپی (Ball)
Ball قطعه کرویشکل داخل شیر است که با چرخش خود مسیر عبور سیال را باز یا مسدود میکند.
کیفیت سطح بال اهمیت زیادی دارد. هرگونه آسیب، خوردگی، خراش یا مشکل در سطح تماس میتواند روی عملکرد آببندی تأثیر بگذارد.
سیت (Seat)
سیت محل تماس بال با بخش آببندی شیر است. در بسیاری از بال ولوهای فلوتینگ، سیت از متریالهای نرم مانند PTFE یا RPTFE انتخاب میشود؛ البته جنس سیت باید با توجه به دما، فشار، نوع سیال و شرایط سرویس مشخص شود.
برای خرید صنعتی، بهتر است جنس سیت بهصورت دقیق در دیتاشیت محصول درج شده باشد.
استم (Stem)
استم ارتباط بین مکانیزم محرک و بال را برقرار میکند. در مدلهای دستی، نیروی واردشده از طریق دسته یا Handle به استم منتقل شده و استم بال را میچرخاند.
در طراحی مناسب، استم باید از نظر مقاومت مکانیکی، عملکرد و آببندی با شرایط کاری شیر هماهنگ باشد.
پکینگ و آببندی استم
در قسمت عبور استم از بدنه، سیستم آببندی وظیفه جلوگیری از نشت سیال به محیط را بر عهده دارد. کیفیت پکینگ و نحوه طراحی Stem Sealing در سرویسهای صنعتی اهمیت ویژهای دارد.
چرا در بال ولو فلوتینگ از فولاد کربنی استفاده میشود؟
انتخاب فولاد کربنی برای بدنه بال ولو معمولاً به دلیل ترکیبی از استحکام مکانیکی، قابلیت استفاده در سرویسهای صنعتی و امکان تولید در ابعاد مختلف انجام میشود.
البته عبارت «فولادی» بهتنهایی اطلاعات کاملی درباره متریال شیر ارائه نمیکند. در زمان استعلام باید گرید دقیق فولاد مشخص شود.
برخی گریدهای متداول در این حوزه عبارتاند از:
| گرید | توضیح کلی |
|---|---|
| ASTM A216 WCB | یکی از گریدهای متداول فولاد کربنی ریختگی برای بدنه شیر |
| ASTM A216 WCC | گرید فولاد کربنی ریختگی با کاربردهای صنعتی |
| ASTM A352 LCB | گرید مناسب برای برخی سرویسهای دمای پایین |
| ASTM A352 LCC | گرید فولادی دمای پایین برای شرایط مشخص طراحی |
این موارد صرفاً نمونهای از گریدهای مورد استفاده هستند و انتخاب نهایی باید مطابق استاندارد طراحی، دما، فشار و مشخصات پروژه انجام شود.
در نتیجه اگر در استعلام فقط نوشته شود «بال ولو فولادی کلاس ۱۵۰»، اطلاعات هنوز کامل نیست. بهتر است متریال دقیق بدنه و در صورت نیاز سایر اجزای اصلی نیز مشخص شود.
اتصال فلنجی در بال ولو فولادی فلوتینگ
یکی از انواع رایج اتصال در بال ولو فولادی کلاس ۱۵۰، اتصال Flanged End است. در این ساختار، دو طرف شیر دارای فلنج بوده و شیر از طریق پیچ، مهره و گسکت به فلنجهای خط لوله متصل میشود.
در زمان خرید بال ولو فلنجدار، تنها Class 150 بودن کافی نیست. باید مواردی مانند:
- سایز اسمی شیر
- استاندارد فلنج
- نوع Face
- تعداد و آرایش سوراخهای پیچ
- قطر دایره پیچها
- نوع گسکت
- ابعاد Face to Face
بررسی شود.
در بسیاری از پروژهها فلنج با Raised Face (RF) استفاده میشود، اما انتخاب نوع Face باید مطابق مشخصات خط و استاندارد پروژه باشد.
عدم تطابق ابعاد فلنج شیر با فلنج خط میتواند باعث ایجاد مشکل هنگام نصب شود. به همین دلیل بهتر است قبل از سفارش، نقشه ابعادی یا Dimensional Drawing محصول از تأمینکننده دریافت شود.
تفاوت بال ولو فلوتینگ با ترونیون مونتد
یکی از مهمترین مواردی که هنگام خرید باید مشخص شود، انتخاب بین Floating Ball Valve و Trunnion Mounted Ball Valve است.
در بال ولو فلوتینگ، بال آزادانهتر در داخل بدنه قرار دارد و فشار سیال باعث فشردهشدن آن روی سیت پاییندست میشود. این طراحی در بسیاری از کاربردهای عمومی و صنعتی عملکرد مناسبی دارد.
در مدل ترونیون، بال در قسمت بالا و پایین دارای تکیهگاه یا Trunnion است و بار مکانیکی واردشده به Ball بهتر توزیع میشود. این ساختار بیشتر در برخی شیرهای سایز بزرگتر و سرویسهایی که نیروی گشتاور و شرایط کاری اهمیت بیشتری دارد، مورد استفاده قرار میگیرد.
بنابراین هنگام خرید بال ولو فولادی کلاس ۱۵۰، نباید فقط براساس ظاهر یا نام محصول تصمیم گرفت؛ نوع طراحی داخلی باید با شرایط خط مطابقت داشته باشد.
کاربرد بال ولو فولادی فلوتینگ کلاس ۱۵۰
این نوع بال ولو در طیف متنوعی از خطوط صنعتی استفاده میشود. برخی کاربردهای رایج عبارتاند از:
- خطوط انتقال آب صنعتی
- سیستمهای تأسیساتی
- خطوط هوای فشرده
- برخی خطوط انتقال گاز
- واحدهای فرایندی
- صنایع نفت، گاز و پتروشیمی
- خطوط انتقال سیالات عمومی
- سیستمهای صنعتی قطع و وصل جریان
البته مناسببودن شیر برای هر سیال باید جداگانه بررسی شود. نوع سیت، متریال داخلی، فشار، دما و الزامات ایمنی میتوانند انتخاب نهایی را تغییر دهند.
بال ولو اصولاً برای On/Off Service یا قطع و وصل جریان طراحی میشود. استفاده از آن برای کنترل دائمی و تنظیم جریان یا Throttling باید فقط زمانی انجام شود که طراحی شیر و مشخصات سازنده برای چنین کاری مناسب باشد.
انتخاب سایز بال ولو فولادی کلاس ۱۵۰
یکی از اشتباهات رایج در خرید شیرآلات صنعتی این است که سایز شیر فقط بر اساس سایز لوله انتخاب شود.
برای مثال، ممکن است لوله خط دارای یک سایز مشخص باشد اما به دلایل فرایندی، سرعت جریان، افت فشار یا طراحی سیستم، سایز شیر متفاوت انتخاب شود.
برای انتخاب صحیح باید اطلاعاتی مانند موارد زیر در اختیار باشد:
- سایز لوله
- دبی سیال
- فشار کاری
- فشار طراحی
- دمای کاری
- نوع سیال
- چگالی و ویسکوزیته در صورت نیاز
- محدودیت افت فشار
- نوع اتصال
در بال ولوهای فول بور، قطر داخلی مسیر عبور معمولاً به قطر نامی شیر نزدیکتر است و این موضوع میتواند روی افت فشار تأثیر بگذارد. در مدلهای ردیوس بور، مسیر داخلی کوچکتر است و ویژگیهای جریان متفاوت خواهد بود.
بنابراین انتخاب سایز باید با توجه به شرایط واقعی خط انجام شود.
هنگام خرید بال ولو فولادی فلوتینگ به چه نکاتی توجه کنیم؟
اگر هدف خرید برای یک پروژه صنعتی یا تأمین تجهیزات باشد، بهتر است مشخصات محصول قبل از استعلام قیمت بهصورت کامل آماده شود.
اطلاعاتی که بهتر است در درخواست خرید یا Technical Inquiry درج شوند عبارتاند از:
| مشخصه | اطلاعات مورد نیاز |
|---|---|
| نوع شیر | Floating Ball Valve |
| متریال بدنه | Carbon Steel |
| کلاس فشاری | Class 150 |
| سایز | DN / NPS |
| نوع اتصال | Flanged / سایر اتصالات در صورت نیاز |
| گرید بدنه | مانند ASTM A216 WCB، در صورت طراحی مربوطه |
| جنس Ball | مطابق مشخصات فنی پروژه |
| جنس Seat | PTFE، RPTFE یا متریال مورد تأیید |
| نوع عملکرد | Manual یا Actuated |
| دمای کاری | Operating Temperature |
| فشار کاری | Operating Pressure |
| سیال | نوع سیال خط |
| استاندارد طراحی | مطابق پروژه |
| تست شیر | مطابق استاندارد مورد نیاز |
هرچه این اطلاعات کاملتر باشند، احتمال انتخاب اشتباه کمتر میشود.
استانداردهای مهم در خرید بال ولو فولادی
در پروژههای صنعتی ممکن است استانداردهای مختلفی برای طراحی، ساخت، ابعاد و تست شیر مورد استفاده قرار گیرند.
از جمله استانداردهایی که در مشخصات فنی برخی بال ولوها دیده میشوند میتوان به API 6D، API 608 و ASME B16.34 اشاره کرد. البته کاربرد هر استاندارد به نوع شیر، طراحی محصول و سرویس مورد نظر بستگی دارد و نباید بدون بررسی، یک استاندارد را برای تمام مدلها الزامی دانست.
همچنین برای اتصالهای فلنجی، استانداردهای ابعادی مربوط به فلنج و Face باید با مشخصات خط هماهنگ باشند.
برای خرید پروژهای، بهتر است فروشنده یا سازنده Data Sheet، GA Drawing، Material Certificate و Test Certificate را مطابق نیاز پروژه ارائه کند.
تست و کنترل کیفیت بال ولو فولادی
تست شیر یکی از بخشهای مهم خرید تجهیزات صنعتی است. در بال ولو فولادی فلوتینگ، بسته به استاندارد و مشخصات پروژه، ممکن است تستهای بدنه و آببندی انجام شوند.
Shell Test برای بررسی استحکام و عدم نشتی بدنه انجام میشود و Seat Test برای بررسی عملکرد آببندی سیتها اهمیت دارد.
در خرید صنعتی میتوان درخواست کرد مدارک تست مربوط به شیر ارائه شود. همچنین در پروژههایی که قابلیت ردیابی متریال اهمیت دارد، Material Test Certificate (MTC) میتواند برای بررسی گرید و مشخصات متریال مورد استفاده قرار گیرد.
این موضوع مخصوصاً زمانی اهمیت بیشتری پیدا میکند که شیر برای پروژه نفت، گاز، پتروشیمی یا سایر خطوط حساس خریداری شود.
بال ولو فولادی فلوتینگ برای چه پروژهای مناسب است؟
اگر هدف شما خرید یک شیر توپی برای قطع و وصل سریع جریان در یک خط صنعتی با کلاس فشاری ۱۵۰ است، بال ولو فولادی فلوتینگ میتواند یکی از گزینههای قابل بررسی باشد؛ اما انتخاب نهایی باید بر اساس مشخصات واقعی سرویس انجام شود.
برای سرویسهایی با فشار و دمای مشخص، ابتدا باید ریتینگ شیر بررسی شود. سپس جنس بدنه، گرید فولاد، جنس سیت، نوع اتصال و نوع Ball و Stem بررسی شوند.
در پروژههایی که فضای نصب، نوع اتصال یا تعمیرات اهمیت دارد نیز ساختار شیر باید متناسب با شرایط محل انتخاب شود.
به همین دلیل خرید بال ولو فولادی فقط انتخاب یک محصول از روی کاتالوگ نیست؛ بلکه باید مشخصات فنی شیر با شرایط خط لوله تطبیق داده شود.
استعلام خرید بال ولو فولادی فلوتینگ کلاس ۱۵۰
برای دریافت استعلام دقیق، بهتر است درخواست خرید با مشخصات کامل برای تأمینکننده ارسال شود. عبارتی مانند «بال ولو فولادی کلاس ۱۵۰» برای شروع استعلام مناسب است، اما برای انتخاب دقیق محصول باید اطلاعات بیشتری ارائه شود.
برای مثال، مشخصکردن Floating Ball Valve، Class 150، Carbon Steel Body، سایز، نوع اتصال، جنس Seat، فشار و دمای کاری میتواند درخواست را بسیار دقیقتر کند.
در پروژههای حرفهای، ارائه Datasheet یا مشخصات فنی خط باعث میشود فروشنده بتواند محصول متناسب را پیشنهاد دهد و از ارسال شیر نامتناسب با سرویس جلوگیری شود.
در زمان بررسی پیشنهادهای تأمینکنندگان نیز بهتر است فقط نام برند یا مشخصات ظاهری محصول ملاک قرار نگیرد. تطابق گرید فولاد، کلاس فشاری، استاندارد طراحی، نوع اتصال، جنس سیت، تستها و مدارک فنی باید بررسی شود.
به این ترتیب، بال ولو فولادی فلوتینگ کلاس ۱۵۰ میتواند بهعنوان یک تجهیز قطع و وصل مطمئن در بسیاری از خطوط صنعتی مورد استفاده قرار گیرد، به شرط آنکه انتخاب آن بر اساس فشار، دما، نوع سیال، سایز، گرید فولاد، نوع اتصال و الزامات فنی پروژه انجام شود.
