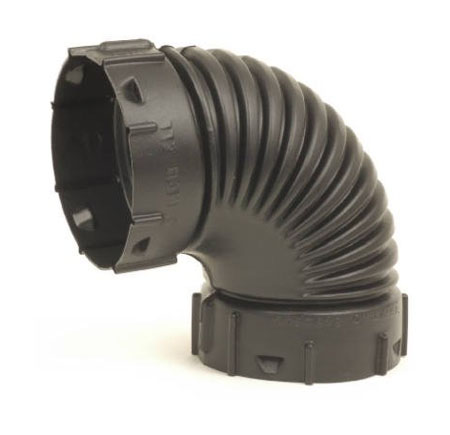

زانو دوجداره کاروگیت؛ مشخصات، انواع و کاربرد در خطوط فاضلاب
زانو دوجداره کاروگیت یکی از اتصالات مهم در اجرای خطوط فاضلاب، شبکههای جمعآوری آبهای سطحی، زهکشی و خطوط زیرزمینی است که برای تغییر مسیر لوله مورد استفاده قرار میگیرد. استفاده از زانو باعث میشود مسیر لوله بدون نیاز به تغییر شکل نامناسب یا ایجاد تنش اضافی در بدنه لوله، از یک جهت به جهت دیگر منتقل شود.
ساختار زانوهای دوجداره کاروگیت معمولاً شامل جداره داخلی نسبتاً صاف و جداره خارجی موجدار است. همین ساختار باید در محل اتصال با پروفیل لوله اصلی هماهنگ باشد تا اتصال از نظر هندسی، آببندی و عملکرد مکانیکی دچار مشکل نشود.
در انتخاب زانو دوجداره کاروگیت، تنها توجه به قطر لوله کافی نیست. قطر ورودی و خروجی، زاویه زانو، طول قطعات، شعاع یا هندسه تغییر مسیر، نوع اتصال، جنس ماده، روش تولید و مشخصات پروفیل لوله نیز باید بررسی شود.
زانو دوجداره کاروگیت چه کاربردی دارد؟
اصلیترین وظیفه زانو، تغییر جهت مسیر لوله است. در شبکههای فاضلابی، مسیر لوله معمولاً به دلیل شرایط زمین، موقعیت منهول، تغییر مسیر خیابان، تقاطع خطوط یا محدودیتهای اجرایی نیاز به انحراف دارد.
زانو دوجداره کاروگیت میتواند در موارد زیر مورد استفاده قرار گیرد:
- تغییر مسیر خطوط فاضلاب ثقلی
- شبکههای جمعآوری آبهای سطحی
- خطوط زهکشی زیرزمینی
- سیستمهای انتقال آب باران
- پروژههای عمرانی و زیرساختی
- اتصال مسیر لوله به منهول
- تغییر جهت خطوط در محوطههای صنعتی
- اجرای مسیرهای زیرزمینی در شرایط محدودیت فضا
در خطوط فاضلاب ثقلی، هندسه زانو اهمیت ویژهای دارد؛ زیرا تغییر مسیر باید به شکلی اجرا شود که باعث ایجاد شرایط نامناسب برای جریان، تجمع رسوبات یا دشواری عملیات نگهداری نشود. انتخاب زاویه و نحوه اجرای مسیر باید مطابق نقشه و مشخصات فنی پروژه انجام شود.
سایز زانو دوجداره کاروگیت
زانوهای دوجداره کاروگیت میتوانند در محدودههای مختلف سایزی تولید شوند. در این مجموعه، بازه متداول مورد بررسی از ۱۱۰ تا ۱۲۰۰ میلیمتر است.
نکته مهم این است که سایز اسمی بهتنهایی مشخصکننده تمام ابعاد زانو نیست. در زمان بررسی فنی باید موارد زیر نیز مشخص شود:
- قطر اسمی
- قطر داخلی
- قطر خارجی
- ضخامت جداره
- ارتفاع پروفیل کاروگیت
- طول ورودی و خروجی
- زاویه زانو
- موقعیت محل اتصال
- عمق ورود اتصال
- ابعاد سوکت یا کوپلر در صورت وجود
ابعاد نهایی باید با پروفیل واقعی لوله مورد استفاده در پروژه مطابقت داشته باشد. به همین دلیل، استفاده از یک زانو با سایز اسمی مشابه اما پروفیل متفاوت، لزوماً به معنی سازگاری کامل با لوله نیست.
روش تولید زانو؛ قالبی یا دستساز و جوشی
یکی از مهمترین مشخصات فنی زانو دوجداره کاروگیت، روش تولید آن است.
زانوهای قالبی در سایز ۱۱۰ تا ۲۵۰ میلیمتر
در سایزهای ۱۱۰ تا ۲۵۰ میلیمتر، زانوها میتوانند به صورت قالبی تولید شوند. در این روش، شکل هندسی اتصال با استفاده از قالب ایجاد میشود و کنترل ابعاد و یکنواختی محصول اهمیت زیادی دارد.
در زانوی قالبی باید مواردی مانند موارد زیر بررسی شود:
- یکنواختی سطح
- سلامت جداره داخلی و خارجی
- نبود ترک و آسیب حرارتی
- صحیح بودن قطر
- دقت زاویه
- یکنواختی پروفیل
- صحت محل اتصال
- کیفیت بخش آببندی
- سازگاری با پروفیل لوله
قالبی بودن اتصال به معنی بینیازی از کنترل کیفی نیست. حتی در قطعات قالبی، ابعاد واقعی و سازگاری با لوله باید قبل از اجرای پروژه بررسی شود.
زانوهای دستساز و جوشی در سایز ۲۵۰ تا ۱۲۰۰ میلیمتر
در سایزهای ۲۵۰ تا ۱۲۰۰ میلیمتر، تولید زانو معمولاً به صورت دستساز، قطعهسازی و جوشکاری انجام میشود. در این روش، قطعات پلیاتیلنی بر اساس هندسه مورد نیاز برش خورده، شکلدهی و به یکدیگر جوش داده میشوند.
در این نوع تولید، کیفیت زانو به عواملی مانند موارد زیر وابسته است:
- کیفیت ماده اولیه
- ضخامت قطعات
- دقت برش
- آمادهسازی سطوح
- دمای جوش
- فشار و زمان جوشکاری
- مهارت اپراتور
- دقت مونتاژ
- کنترل هندسه نهایی
- بازرسی محل جوش
سایز ۲۵۰ میلیمتر در محدوده مشترک قرار میگیرد و بسته به محصول، سفارش، روش تولید و مشخصات سازنده میتواند به صورت قالبی یا دستساز و جوشی تولید شود. بنابراین در این سایز، روش ساخت باید به صورت مشخص در مشخصات فنی محصول تعیین شود.
زاویه زانو دوجداره کاروگیت
زاویه، یکی از مهمترین پارامترهای زانو است. زانوها میتوانند در زوایای مختلف تولید شوند و نمونههای رایج شامل ۱۵، ۳۰، ۴۵ و ۹۰ درجه هستند؛ اما زاویه نهایی باید بر اساس نقشه مسیر و نیاز پروژه تعیین شود.
برای مثال:
- زانوی ۱۵ درجه برای تغییر مسیر ملایم
- زانوی ۳۰ درجه برای انحراف متوسط
- زانوی ۴۵ درجه برای تغییر مسیر بیشتر
- زانوی ۹۰ درجه برای تغییر جهت شدیدتر
در خطوط فاضلاب ثقلی، استفاده از زوایای مختلف باید با شرایط هیدرولیکی، شیب خط، دسترسی به منهول و الزامات نگهداری هماهنگ باشد.
در زانوهای بزرگ، تنها عدد زاویه کافی نیست و هندسه کامل قطعه اهمیت دارد. طول ورودی و خروجی، شعاع مسیر، محل اتصال و شکل قطعه باید با نقشه اجرایی تطبیق داده شود.
جنس زانو دوجداره کاروگیت
پلیاتیلن یکی از مواد متداول در ساخت لوله و اتصالات دوجداره کاروگیت است. با این حال، عبارت «پلیاتیلن» به تنهایی برای تعیین مشخصات کامل محصول کافی نیست.
در بررسی جنس زانو باید به موارد زیر توجه شود:
- گرید ماده
- خواص مکانیکی
- ضخامت قطعات
- سازگاری مواد در محل جوش
- الزامات پروژه
- شرایط محیطی
- روش تولید
- مشخصات لوله اصلی
در قطعات جوشی، سازگاری مواد و شرایط جوشکاری اهمیت زیادی دارد. استفاده از مادهای که از نظر مشخصات با بخش اصلی اتصال هماهنگ نباشد میتواند کیفیت جوش و عملکرد اتصال را تحت تأثیر قرار دهد.
روش اتصال زانو به لوله
زانو دوجداره کاروگیت میتواند با روشهای مختلف به لوله متصل شود. نوع اتصال باید بر اساس طراحی سیستم و مشخصات فنی پروژه تعیین شود.
اتصال با کوپلر و واشر
در این روش، اتصال توسط کوپلر و در صورت پیشبینی در سیستم، واشر الاستومری انجام میشود. در این حالت باید موارد زیر کنترل شود:
- تمیزی محل اتصال
- سلامت واشر
- قرارگیری صحیح واشر
- هممحوری لوله و زانو
- استفاده از روانکننده در صورت الزام سیستم
- رعایت عمق ورود
- جلوگیری از پیچش یا جابهجایی واشر
اتصال جوشی
در زانوهای دستساز و جوشی، اتصال میتواند با روشهای جوشکاری متناسب با طراحی قطعه انجام شود. دما، فشار، زمان و آمادهسازی سطوح باید مطابق روش اجرایی تعیینشده کنترل شود.
محل جوش پس از اجرا باید از نظر ظاهری، یکنواختی، پیوستگی و وجود عیوب قابل مشاهده بررسی شود.
نکات اجرایی نصب زانو
نصب زانو تنها به اتصال دو سر قطعه محدود نمیشود. آمادهسازی بستر و کنترل موقعیت زانو نیز اهمیت دارد.
قبل از نصب باید:
- مسیر لوله بر اساس نقشه کنترل شود.
- بستر لوله از نظر تراز و تراکم بررسی شود.
- محل تغییر مسیر مشخص شود.
- زانو از نظر زاویه و سایز کنترل شود.
- دو سر اتصال تمیز باشند.
- لوله و زانو هممحور شوند.
- اتصال بدون اعمال نیروی اضافی انجام شود.
- اطراف زانو به شکل مناسب و مرحلهای پر و متراکم شود.
اعمال نیروی جانبی برای مجبور کردن زانو به قرارگیری در مسیر نامناسب میتواند باعث ایجاد تنش در اتصال شود. اگر مسیر طراحیشده با زانوی موجود مطابقت ندارد، باید هندسه مسیر یا نوع اتصال دوباره بررسی شود.
زانو در اتصال به منهول
در بسیاری از پروژههای فاضلاب، زانو در نزدیکی منهول یا در محل ورود و خروج خطوط استفاده میشود. در این شرایط، موقعیت دقیق اتصال اهمیت زیادی دارد.
محل عبور لوله یا زانو از دیواره منهول باید به گونهای اجرا شود که:
- اتصال پایدار باشد.
- حرکت یا نشست باعث ایجاد تنش بیش از حد نشود.
- آببندی محل عبور حفظ شود.
- مسیر ورودی و خروجی مطابق نقشه باشد.
- هندسه اتصال با ساختار منهول هماهنگ باشد.
نوع اتصال به منهول باید مطابق جزئیات اجرایی پروژه تعیین شود و نمیتوان یک روش ثابت را برای تمام منهولها و شرایط اجرایی در نظر گرفت.
کنترل کیفیت زانوهای قالبی
در زانوهای قالبی، کنترل کیفیت بهتر است قبل از نصب انجام شود. مهمترین موارد عبارتاند از:
- اندازهگیری قطر
- کنترل زاویه
- بررسی یکنواختی جداره
- کنترل پروفیل خارجی
- بررسی ترک و سوختگی
- کنترل محل اتصال
- بررسی سلامت بخش آببندی
- کنترل تطابق با لوله
در صورت وجود تغییر شکل محسوس، ترک، آسیب سطحی شدید یا مغایرت ابعادی، قطعه نباید بدون بررسی فنی وارد عملیات نصب شود.
کنترل کیفیت زانوهای دستساز و جوشی
در زانوهای بزرگ، کیفیت جوش بخش مهمی از کنترل کیفیت محسوب میشود. علاوه بر ابعاد کلی قطعه، محل جوش باید بررسی شود.
موارد مهم شامل:
- یکنواختی جوش
- پیوستگی اتصال
- نبود ترک
- نبود سوختگی یا تخریب بیش از حد
- صحیح بودن هندسه زانو
- تطابق ضخامت قطعات
- کنترل زاویه
- کنترل قطر ورودی و خروجی
- بررسی تغییر شکل بعد از ساخت
در پروژههای حساس، روش بازرسی و پذیرش جوش باید بر اساس مشخصات فنی پروژه تعیین شود.
اشتباهات رایج در انتخاب زانو
چند خطای متداول میتواند باعث ایجاد مشکل در اجرای خط شود:
انتخاب بر اساس سایز اسمی بدون بررسی پروفیل:
دو محصول با سایز اسمی مشابه ممکن است از نظر هندسه اتصال یکسان نباشند.
توجه نکردن به زاویه:
زاویه باید دقیقاً با مسیر طراحیشده مطابقت داشته باشد.
بیتوجهی به روش تولید:
برای زانوهای بزرگ، کیفیت ساخت و جوشکاری اهمیت زیادی دارد.
عدم کنترل طول ورودی و خروجی:
در بعضی پروژهها، محدودیت فضای اجرا باعث میشود طول قطعه اهمیت زیادی داشته باشد.
هممحور نبودن اتصال:
ناهممحوری میتواند فشار اضافی به محل اتصال وارد کند.
استفاده از زانوی ناسازگار با لوله:
اتصال باید از نظر قطر، پروفیل، روش اتصال و آببندی با سیستم لوله هماهنگ باشد.
چکلیست فنی زانو دوجداره کاروگیت
پیش از تأیید قطعه برای اجرا، اطلاعات زیر بهتر است در مشخصات فنی ثبت شود:
| مشخصه | اطلاعات مورد نیاز |
|---|---|
| نوع اتصال | زانو دوجداره کاروگیت |
| سایز | قطر اسمی و ابعاد واقعی |
| زاویه | بر اساس نقشه پروژه |
| قطر داخلی و خارجی | مطابق پروفیل لوله |
| طول ورودی و خروجی | طبق نقشه |
| جنس | پلیاتیلن و گرید مورد نیاز |
| روش تولید | قالبی یا دستساز و جوشی |
| روش اتصال | واشردار، جوشی یا روش مشخص پروژه |
| آببندی | نوع واشر یا سیستم آببندی |
| کاربرد | فاضلاب، زهکشی، آب سطحی و غیره |
| محل نصب | خط مستقیم، تغییر مسیر، منهول و غیره |
پرسشهای متداول
زانو دوجداره کاروگیت در چه سایزهایی تولید میشود؟
بسته به سیستم تولید و مشخصات سازنده، این اتصالات در بازههای مختلف تولید میشوند. در این مجموعه، محدوده ۱۱۰ تا ۱۲۰۰ میلیمتر بررسی شده است.
زانوهای ۱۱۰ تا ۲۵۰ میلیمتر چگونه تولید میشوند؟
این سایزها میتوانند به صورت قالبی تولید شوند و کنترل ابعاد، زاویه، پروفیل و محل اتصال در آنها اهمیت دارد.
زانوهای بزرگتر چگونه ساخته میشوند؟
زانوهای ۲۵۰ تا ۱۲۰۰ میلیمتر معمولاً به صورت دستساز، قطعهسازی و جوشی تولید میشوند. کیفیت برش، مونتاژ و جوشکاری در این محصولات اهمیت زیادی دارد.
آیا زانوی ۲۵۰ میلیمتر قالبی است یا جوشی؟
سایز ۲۵۰ در محدوده مشترک قرار دارد و بسته به محصول و مشخصات سازنده میتواند با هر یک از این روشها تولید شود. روش ساخت باید در مشخصات فنی قطعه مشخص باشد.
زاویههای رایج زانو کداماند؟
۱۵، ۳۰، ۴۵ و ۹۰ درجه از نمونههای رایج هستند، اما زاویه نهایی باید مطابق مسیر و نقشه پروژه انتخاب شود.
آیا هر زانوی همسایز با هر لوله کاروگیت سازگار است؟
خیر. علاوه بر سایز اسمی، قطر واقعی، پروفیل، نوع اتصال، ابعاد محل اتصال و سیستم آببندی باید با یکدیگر هماهنگ باشند.
در زانوی دوجداره کاروگیت چه چیزی بیشترین اهمیت را دارد؟
سازگاری هندسی زانو با لوله، زاویه صحیح، کیفیت ماده و تولید، روش اتصال و اجرای صحیح از مهمترین عوامل عملکرد مناسب اتصال هستند.
