اتصال لوله دوجداره کاروگیت به منهول یکی از بخشهای مهم در اجرای شبکههای فاضلاب، زهکشی و جمعآوری آبهای سطحی است. منهول به عنوان محل دسترسی، بازرسی، تغییر مسیر و اتصال چند خط لوله، باید با شبکه زیرزمینی به شکلی اجرا شود که پایداری مکانیکی، همراستایی و آببندی محل اتصال حفظ شود.
در محل ورود یا خروج لوله از منهول، معمولاً از جزئیات اتصال متناسب با نوع لوله، جنس منهول، قطر لوله و مشخصات پروژه استفاده میشود. بنابراین نمیتوان یک روش ثابت را برای تمام پروژهها در نظر گرفت.
اتصالات دوجداره کاروگیت منهول ممکن است برای ورود مستقیم لوله، خروج لوله، تغییر مسیر، اتصال شاخهها یا ایجاد ارتباط با اجزای مختلف شبکه مورد استفاده قرار گیرند. در این نقاط، علاوه بر مشخصات خود لوله، شرایط سازهای منهول و نحوه انتقال بار نیز اهمیت دارد.
نقش اتصال دوجداره کاروگیت به منهول
منهول معمولاً در نقاطی قرار میگیرد که نیاز به دسترسی به شبکه یا تغییر شرایط مسیر وجود دارد. لولههای دوجداره کاروگیت نیز از طریق ورودی و خروجیهای مشخص به این سازه متصل میشوند.
مهمترین کاربردهای این اتصال عبارتاند از:
- ورود لوله فاضلاب به منهول
- خروج لوله از منهول
- اتصال دو یا چند خط به منهول
- تغییر مسیر خطوط
- اتصال شاخههای فرعی
- ایجاد دسترسی برای بازرسی
- اتصال خطوط زهکشی
- اتصال شبکه آبهای سطحی
- ایجاد ارتباط بین بخشهای مختلف شبکه زیرزمینی
در طراحی این محل، تراز لوله، قطر، شیب، موقعیت اتصال و روش آببندی باید همزمان بررسی شوند.
سایز لوله و اتصال منهول
لولههای دوجداره کاروگیت در سایزهای مختلف مورد استفاده قرار میگیرند. در این مجموعه، بازه ۱۱۰ تا ۱۲۰۰ میلیمتر در نظر گرفته شده است.
اما تعیین سایز اتصال منهول تنها بر اساس قطر اسمی لوله انجام نمیشود. موارد زیر نیز اهمیت دارند:
- قطر داخلی لوله
- قطر خارجی
- ضخامت جداره
- ارتفاع پروفیل کاروگیت
- شکل موج خارجی
- محل ورود لوله
- تراز لوله
- نوع اتصال
- ضخامت و جنس دیواره منهول
- سیستم آببندی
محل عبور باید به شکلی آماده شود که اتصال بدون ایجاد فشار یا تغییر شکل غیرضروری روی لوله انجام شود.
روش تولید اتصالات منهول
اتصال مربوط به منهول میتواند با توجه به سایز و ساختار قطعه به صورت قالبی یا دستساز و جوشی تولید شود.
اتصالات قالبی ۱۱۰ تا ۲۵۰ میلیمتر
در سایزهای ۱۱۰ تا ۲۵۰ میلیمتر، قطعات اتصال میتوانند به صورت قالبی تولید شوند. در این روش، دقت هندسی و یکنواختی قطعه اهمیت زیادی دارد.
موارد قابل کنترل عبارتاند از:
- قطر اتصال
- ابعاد دهانه
- سلامت جداره
- یکنواختی پروفیل
- محل قرارگیری اتصال
- سلامت سطح
- وضعیت بخش آببندی
- سازگاری با لوله
اتصال باید با پروفیل واقعی لوله مورد استفاده در پروژه هماهنگ باشد.
اتصالات دستساز و جوشی ۲۵۰ تا ۱۲۰۰ میلیمتر
در سایزهای ۲۵۰ تا ۱۲۰۰ میلیمتر، برخی اتصالات منهول میتوانند به صورت دستساز و جوشی ساخته شوند.
در این روش، کیفیت ساخت به عواملی مانند:
- کیفیت ماده اولیه
- ضخامت قطعات
- دقت برش
- آمادهسازی سطوح
- شرایط جوشکاری
- دمای جوش
- فشار و زمان فرآیند
- مهارت اپراتور
- کنترل ابعاد
- کنترل هندسه نهایی
وابسته است.
سایز ۲۵۰ میلیمتر در محدوده مشترک قرار میگیرد و بسته به محصول و مشخصات سازنده میتواند قالبی یا دستساز و جوشی باشد.
انواع اتصال لوله دوجداره به منهول
نوع اتصال به ساختار منهول و مشخصات پروژه بستگی دارد. چند حالت متداول وجود دارد.
اتصال مستقیم از طریق محل ورودی
در این روش، محل ورود لوله در بدنه منهول مطابق ابعاد مورد نیاز آماده میشود و لوله با جزئیات آببندی مناسب در محل قرار میگیرد.
در این حالت، کنترل قطر بازشو و موقعیت لوله اهمیت زیادی دارد.

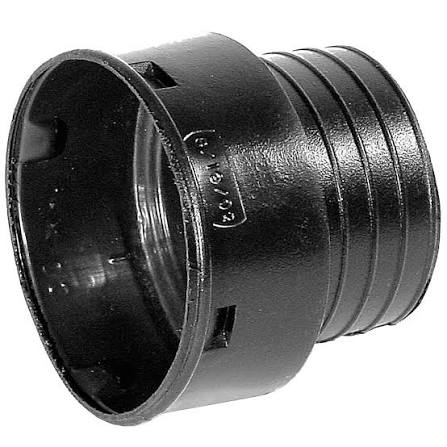

اتصال با قطعه رابط
در برخی پروژهها، از یک قطعه رابط بین لوله و بدنه یا ورودی منهول استفاده میشود. این قطعه میتواند برای ایجاد سازگاری هندسی یا تسهیل آببندی مورد استفاده قرار گیرد.
اتصال اختصاصی و سفارشی
در شرایطی که قطر، جنس، شکل منهول یا هندسه محل اتصال خاص باشد، ممکن است اتصال اختصاصی طراحی و ساخته شود.
در چنین شرایطی، ابعاد دقیق محل ورود و خروج، نوع آببندی، جنس قطعه و شرایط نصب باید از قبل مشخص شوند.
آببندی اتصال به منهول
آببندی یکی از مهمترین بخشهای اتصال لوله به منهول است؛ بهخصوص در شبکههایی که ورود آبهای زیرزمینی به داخل سیستم یا خروج فاضلاب به محیط باید کنترل شود.
روش آببندی به نوع سیستم اتصال بستگی دارد و میتواند شامل قطعات آببندی یا جزئیات اجرایی خاص پروژه باشد.
در سیستمهایی که از واشر الاستومری استفاده میشود، باید موارد زیر کنترل شود:
- نوع واشر
- ابعاد واشر
- سلامت واشر
- محل قرارگیری
- تمیزی سطح
- هممحوری
- عمق ورود
- جلوگیری از پیچش واشر
اگر آببندی با جزئیات دیگری طراحی شده باشد، اجرای آن باید دقیقاً مطابق مشخصات فنی پروژه انجام شود.
اهمیت تراز لوله در منهول
یکی از مهمترین نکات اجرایی، کنترل تراز لوله در محل ورود و خروج از منهول است.
تراز نادرست میتواند باعث ایجاد اختلاف در شیب مسیر شود. در شبکههای فاضلاب ثقلی، این مسئله اهمیت بیشتری دارد؛ زیرا عملکرد مسیر به شیب و هندسه خط وابسته است.
پیش از تثبیت اتصال باید موارد زیر بررسی شوند:
- تراز کف لوله
- شیب خط ورودی
- شیب خط خروجی
- موقعیت محور لوله
- ارتفاع محل اتصال
- جهت جریان
این اطلاعات باید با نقشه اجرایی تطبیق داده شود.
اتصال منهول و تغییر مسیر
در بعضی نقاط، منهول برای تغییر مسیر خط مورد استفاده قرار میگیرد. در این شرایط ممکن است لولههای ورودی و خروجی دارای جهتهای متفاوت باشند.
استفاده از زانو یا سایر اتصالات در اطراف منهول باید بر اساس نقشه انجام شود. محل تغییر مسیر باید به گونهای طراحی و اجرا شود که فشار اضافی به اتصال لوله و منهول وارد نشود.
در صورت استفاده از زانو، مشخصات زاویه، قطر و روش اتصال باید با مسیر مورد نظر هماهنگ باشد.
اتصال شاخهها به منهول
منهول میتواند محل اتصال چند مسیر باشد. در این شرایط، موقعیت هر ورودی و خروجی باید از نظر ارتفاع و جهت مشخص باشد.
برای هر شاخه بهتر است اطلاعات زیر در نقشه یا مشخصات اجرایی ثبت شود:
- قطر لوله
- تراز اتصال
- جهت ورود
- زاویه نسبت به محور منهول
- نوع اتصال
- روش آببندی
- شیب مسیر
- نوع اتصال به سازه
چیدمان نامناسب ورودیها میتواند فضای داخلی منهول را محدود کرده و عملیات بازرسی و نگهداری را دشوار کند.
نکات اجرایی خاکریزی اطراف اتصال
یکی از عوامل مهم در پایداری اتصال لوله و منهول، نحوه اجرای خاکریزی اطراف آن است.
پس از نصب اتصال، فضای اطراف باید مطابق روش اجرایی پروژه پر شود. مصالح اطراف لوله و منهول باید به شکلی اجرا شوند که باعث جابهجایی یا تغییر تراز اتصال نشوند.
در زمان تراکم باید از ایجاد نیروی نامتقارن روی لوله و محل اتصال جلوگیری شود.
بهخصوص در اطراف اتصالات بزرگ، توزیع مناسب مصالح و تراکم مرحلهای اهمیت زیادی دارد.
کنترل حرکت نسبی لوله و منهول
لوله و منهول ممکن است به دلیل شرایط بستر، بارگذاری و رفتار متفاوت سازهای، حرکتهای نسبی داشته باشند. به همین دلیل، جزئیات اتصال باید متناسب با شرایط پروژه انتخاب شود.
هدف از طراحی مناسب اتصال این است که محل اتصال در برابر تغییرات مجاز، بدون ایجاد آسیب یا کاهش عملکرد آببندی، پایدار باقی بماند.
نوع جزئیات مورد نیاز به عواملی مانند:
- جنس منهول
- جنس لوله
- قطر لوله
- عمق دفن
- شرایط خاک
- سطح بارگذاری
- نوع بستر
- روش ساخت منهول
وابسته است.
کنترل کیفیت اتصال منهول
بازرسی محل اتصال باید قبل از پوشاندن کامل آن انجام شود.
مهمترین موارد کنترل عبارتاند از:
- قطر اتصال
- تراز لوله
- هممحوری
- سلامت لوله
- سلامت قطعه رابط
- وضعیت آببندی
- کیفیت جوش در قطعات جوشی
- موقعیت اتصال نسبت به منهول
- شیب خط
- وضعیت بستر
- پایداری اطراف اتصال
در قطعات جوشی بزرگ، کیفیت جوش باید به صورت جداگانه بررسی شود.
اتصالهای جوشی در منهول
اگر قطعه اتصال یا رابط به صورت جوشی ساخته شده باشد، آمادهسازی سطح و کنترل فرآیند جوش اهمیت زیادی دارد.
سطوح باید قبل از جوش تمیز و آماده شوند. پارامترهای فرآیند نیز باید بر اساس روش اجرایی مشخص شوند.
پس از جوش، مواردی مانند:
- یکنواختی جوش
- پیوستگی
- نبود ترک
- نبود سوختگی
- نبود جدایش
- صحت هندسه
باید بررسی شوند.
در پروژههای حساس، روش بازرسی جوش باید مطابق الزامات همان پروژه تعیین شود.
اشتباهات رایج در اتصال کاروگیت به منهول
یکی از اشتباهات رایج، ایجاد بازشو با ابعاد نامتناسب با لوله است. بازشو باید مطابق جزئیات اتصال طراحی شود و فضای اضافی یا ناکافی میتواند اجرای آببندی را دشوار کند.
خطای دیگر، عدم کنترل تراز لوله پیش از تثبیت اتصال است.
همچنین موارد زیر از خطاهای مهم هستند:
- استفاده از اتصال ناسازگار با پروفیل لوله
- نصب نادرست واشر
- عدم هممحوری
- اجرای نامناسب اطراف اتصال
- وارد کردن فشار جانبی به لوله
- کنترل نکردن محل جوش
- بیتوجهی به شرایط نشست بستر
- پوشاندن اتصال پیش از بازرسی نهایی
چکلیست اجرای اتصال دوجداره کاروگیت به منهول
| مشخصه | مورد کنترل |
|---|---|
| سایز لوله | قطر اسمی و ابعاد واقعی |
| نوع اتصال | رابط، واشردار، جوشی یا سیستم پروژه |
| تراز | مطابق نقشه اجرایی |
| شیب | مطابق طراحی خط |
| محور | هممحوری لوله و اتصال |
| آببندی | نوع و وضعیت سیستم آببندی |
| جنس | سازگاری مواد |
| روش تولید | قالبی یا دستساز و جوشی |
| کیفیت جوش | در قطعات جوشی |
| بستر | تراز و پایدار |
| خاکریزی | مرحلهای و کنترلشده |
| منهول | سازگاری ابعاد و محل بازشو |
پرسشهای متداول
اتصال لوله دوجداره کاروگیت به منهول چگونه انجام میشود؟
روش اتصال به نوع لوله، منهول، قطر، سیستم آببندی و مشخصات پروژه بستگی دارد و میتواند با قطعه رابط، سیستم واشردار یا جزئیات اختصاصی اجرا شود.
آیا تمام اتصالات منهول یکسان هستند؟
خیر. ابعاد و جزئیات اتصال بر اساس قطر لوله، نوع منهول، پروفیل کاروگیت و شرایط پروژه تعیین میشود.
اتصالات منهول در چه سایزهایی تولید میشوند؟
اتصالات در سایزهای مختلف قابل تولید هستند و در این مجموعه بازه ۱۱۰ تا ۱۲۰۰ میلیمتر بررسی شده است.
اتصال سایز ۲۵۰ به منهول قالبی است یا جوشی؟
سایز ۲۵۰ در محدوده مشترک قرار دارد و بسته به محصول و مشخصات سازنده میتواند به صورت قالبی یا دستساز و جوشی تولید شود.
آیا آببندی محل ورود لوله به منهول اهمیت دارد؟
بله. آببندی مناسب برای کنترل ورود آبهای ناخواسته به شبکه و جلوگیری از خروج سیال اهمیت دارد. روش آببندی باید مطابق مشخصات سیستم تعیین شود.
مهمترین نکته هنگام اجرای اتصال منهول چیست؟
کنترل همزمان تراز، محور، قطر، روش اتصال، آببندی و پایداری بستر اهمیت زیادی دارد. اتصال نباید تحت تنش یا فشار اضافی قرار گیرد.
آیا میتوان محل اتصال را بدون کنترل نهایی خاکریزی کرد؟
بهتر است ابتدا ابعاد، تراز، آببندی، هممحوری و وضعیت اتصال بررسی شود و سپس عملیات خاکریزی و پوشش نهایی انجام گیرد.
