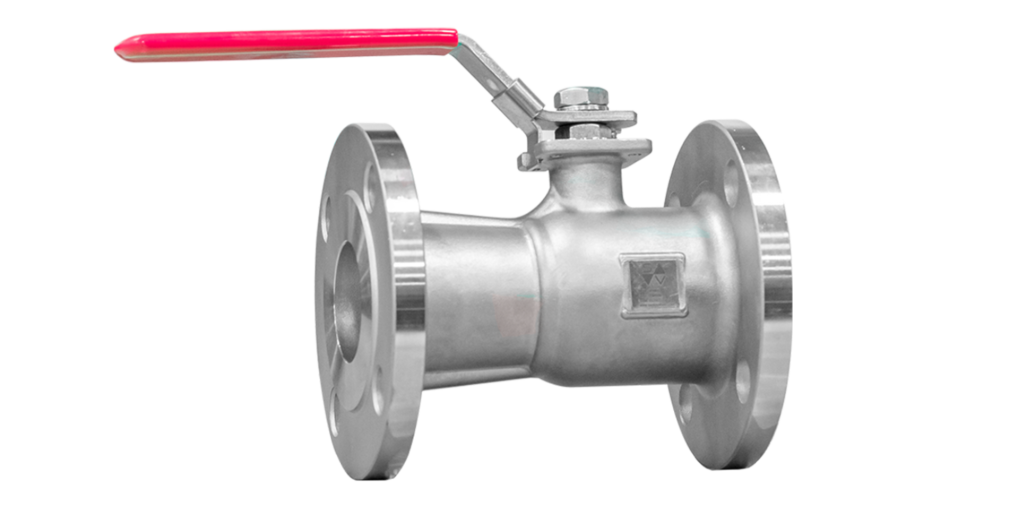

بال ولو فولادی یکتکه کلاس ۱۵۰ یکی از مدلهای بال ولو است که بدنه آن بهصورت یکپارچه طراحی میشود و به همین دلیل در مقایسه با مدلهای چندتکه، ساختار سادهتر و تعداد محلهای اتصال کمتری دارد. این نوع شیر برای قطع و وصل جریان در خطوط مختلف صنعتی، تأسیساتی و فرایندی مورد استفاده قرار میگیرد و در صورت انتخاب صحیح متریال، سایز، Seat و نوع اتصال، میتواند برای طیف متنوعی از سرویسها به کار گرفته شود.
در این مدل، بدنه از فولاد کربنی (Carbon Steel) انتخاب میشود و عبارت «فولادی» بهتنهایی برای تعیین مشخصات متریال کافی نیست. گرید فولاد بدنه، استاندارد ساخت، نوع Ball، جنس Seat و شرایط کاری باید هنگام خرید مشخص باشند.
Class 150 نیز نشاندهنده Pressure Class شیر است و نباید آن را یک فشار ثابت و مستقل از دما و جنس متریال در نظر گرفت. ظرفیت واقعی تحمل فشار باید براساس جدول Pressure-Temperature Rating سازنده و استاندارد مربوط به محصول بررسی شود.
بال ولو فولادی یکتکه کلاس ۱۵۰ چیست؟
One Piece Ball Valve یا بال ولو یکتکه، شیری توپی است که بدنه اصلی آن از یک قطعه یکپارچه تشکیل شده است. در داخل این بدنه، Ball یا توپی قرار دارد و با چرخش ۹۰ درجهای، مسیر عبور سیال را باز یا بسته میکند.
در وضعیت کاملاً باز، سوراخ عبوری Ball در امتداد مسیر لوله قرار میگیرد و سیال از داخل شیر عبور میکند. با چرخاندن Ball، مسیر بسته شده و جریان متوقف میشود.
در مدل یکتکه، بدنه برخلاف شیرهای Two Piece Ball Valve و Three Piece Ball Valve دارای چند بخش اصلی قابل جداسازی نیست. این ویژگی باعث میشود ساختار شیر سادهتر باشد، اما در مقابل، نحوه تعمیر و سرویس داخلی آن باید براساس طراحی سازنده بررسی شود.
بنابراین نباید صرفاً به یکسانبودن نام «بال ولو» اکتفا کرد. ساختار داخلی، نوع Seat، روش مونتاژ، نوع آببندی Stem و امکان تعمیرپذیری میتواند بین مدلهای مختلف تفاوت داشته باشد.
Class 150 در بال ولو فولادی یکتکه
عبارت Class 150 یک Pressure Class استاندارد است که برای مشخصکردن رده فشاری تجهیزات به کار میرود.
یکی از اشتباهات رایج هنگام خرید این است که Class 150 را بهعنوان یک فشار ثابت در تمام شرایط کاری در نظر بگیریم. در حالی که Rating شیر میتواند تحت تأثیر جنس بدنه، دمای سرویس، طراحی محصول و استاندارد مربوطه تغییر کند.
به همین دلیل، برای انتخاب بال ولو فولادی یکتکه کلاس ۱۵۰ باید اطلاعات زیر همزمان بررسی شوند:
- فشار کاری
- فشار طراحی
- دمای کاری
- دمای طراحی
- جنس بدنه
- گرید فولاد
- سایز شیر
- استاندارد طراحی
- نوع Seat
- نوع سیال
اگر شیر برای دمای بالا یا شرایط کاری خاص استفاده میشود، بررسی Pressure-Temperature Rating اهمیت بیشتری پیدا میکند.
ساختار بال ولو فولادی یکتکه
شناخت اجزای اصلی این شیر کمک میکند هنگام خرید مشخصات فنی دقیقتری از تأمینکننده درخواست شود.
بدنه یکتکه (One Piece Body)
مهمترین ویژگی این مدل، طراحی One Piece Body است. بدنه اصلی شیر از یک ساختار یکپارچه تشکیل میشود و اجزای داخلی درون آن قرار میگیرند.
بدنه وظیفه تحمل فشار داخلی، نگهداری Ball و Seat و ایجاد مسیر عبور سیال را بر عهده دارد.
در این سری، جنس بدنه از Carbon Steel است. یکی از گریدهای رایج در شیرهای فولادی ریختگی، ASTM A216 WCB است. بسته به شرایط طراحی، گریدهایی مانند WCC نیز ممکن است مورد استفاده قرار گیرند.
برای سرویسهای دمای پایین نیز ممکن است گریدهایی مانند ASTM A352 LCB یا LCC مطرح شوند. انتخاب بین این گریدها باید براساس دمای طراحی، فشار و الزامات پروژه انجام شود.
بال یا توپی (Ball)
Ball قطعه کروی داخل شیر است که با چرخش خود مسیر جریان را کنترل میکند.
در حالت باز، سوراخ داخلی Ball در امتداد مسیر جریان قرار میگیرد و در حالت بسته، بخش توپر آن مسیر عبور سیال را مسدود میکند.
سطح Ball باید از نظر کیفیت ماشینکاری و شرایط تماس با Seat مناسب باشد، زیرا عملکرد آببندی شیر به این دو قطعه وابستگی زیادی دارد.
سیت (Seat)
Seat وظیفه ایجاد آببندی بین Ball و بدنه شیر را دارد.
در برخی طراحیها از PTFE یا RPTFE استفاده میشود، اما انتخاب Seat باید براساس فشار، دما و نوع سیال انجام شود.
اگر شیر در دمای بالا یا سرویس خاص مورد استفاده قرار گیرد، نمیتوان بدون بررسی مشخصات فنی سازنده، یک جنس ثابت را برای Seat مناسب دانست.
استم (Stem)
Stem حرکت چرخشی را از Handle یا اکچویتور به Ball منتقل میکند.
در مدل دستی، کاربر با چرخاندن Handle باعث چرخش Stem و در نتیجه Ball میشود.
آببندی Stem نیز اهمیت زیادی دارد، زیرا این بخش محل خروج محور از بدنه شیر است و عملکرد صحیح آن برای جلوگیری از نشت به محیط اهمیت دارد.
دسته یا هندل (Handle)
در مدلهای دستی، Handle برای چرخاندن Stem استفاده میشود. در سایزهای بزرگتر یا طراحیهای خاص ممکن است از Gear Operator نیز استفاده شود.
نوع مکانیزم عملکرد باید در زمان خرید مشخص شود، بهخصوص اگر شیر قرار است در فضای محدود یا در ارتفاع نصب شود.
تفاوت بال ولو یکتکه با دوتکه و سهتکه
یکی از مهمترین نکات در انتخاب این محصول، تفاوت ساختار بدنه آن با مدلهای چندتکه است.
در One Piece Ball Valve، بدنه اصلی یکپارچه است. در مدل Two Piece بدنه از دو بخش تشکیل شده و در مدل Three Piece سه بخش اصلی بدنه وجود دارد.
| ویژگی | یکتکه | دوتکه | سهتکه |
|---|---|---|---|
| ساختار بدنه | One Piece | Two Piece | Three Piece |
| تعداد محلهای اتصال بدنه | کمتر | بیشتر | بیشتر |
| ساختار کلی | سادهتر | متوسط | ماژولارتر |
| سرویس داخلی | وابسته به طراحی | وابسته به طراحی | معمولاً دسترسی مناسبتر در طراحیهای قابل جداسازی |
| تعمیرپذیری | وابسته به سازنده | وابسته به سازنده | معمولاً مناسبتر برای برخی تعمیرات |
| ابعاد و وزن | وابسته به مدل | وابسته به مدل | وابسته به مدل |
این جدول صرفاً یک مقایسه ساختاری است و نمیتوان تعمیرپذیری یا طول عمر تمام شیرهای یکتکه، دوتکه و سهتکه را بدون بررسی طراحی سازنده یکسان دانست.
مزیت ساختار یکتکه در بال ولو فولادی
بدنه یکپارچه میتواند تعداد اتصالات بدنه را کاهش دهد. این موضوع در طراحی شیر باعث ایجاد ساختاری سادهتر میشود.
هرچه تعداد بخشهای متصل بدنه کمتر باشد، طراحی کلی شیر میتواند سادهتر شود؛ اما این موضوع بهمعنای برتری مطلق مدل یکتکه برای تمام پروژهها نیست.
در زمان خرید باید مشخص شود اولویت پروژه چیست. اگر سادگی ساختار اهمیت داشته باشد، مدل یکتکه میتواند مورد توجه قرار گیرد. اما اگر تعمیرپذیری و دسترسی آسان به اجزای داخلی اولویت اصلی باشد، باید مدلهای چندتکه نیز بررسی شوند.
اتصال بال ولو فولادی یکتکه کلاس ۱۵۰
بال ولوهای یکتکه بسته به طراحی سازنده میتوانند با انواع مختلف اتصال عرضه شوند.
در برخی مدلها اتصال Threaded یا رزوهای دیده میشود و در برخی طراحیها اتصالهای دیگری ممکن است وجود داشته باشد. بنابراین هنگام استعلام نباید تنها عنوان One Piece Ball Valve را اعلام کرد.
نوع اتصال باید دقیقاً در سفارش مشخص شود.
برای مثال:
- Threaded End
- Socket Weld در طراحیهای مربوطه
- اتصالهای خاص مطابق مشخصات سازنده
همچنین باید سایز، استاندارد رزوه یا اتصال و شرایط نصب با لوله خط تطبیق داده شود.
اگر شیر قرار است روی خط موجود نصب شود، بهتر است مشخصات اتصال لوله قبل از خرید در اختیار تأمینکننده قرار گیرد.
گرید فولاد در بال ولو یکتکه کلاس ۱۵۰
گرید بدنه یکی از مهمترین مشخصات در خرید بال ولو فولادی است.
برای بدنههای فولادی ریختگی، گریدهایی مانند ASTM A216 WCB و ASTM A216 WCC ممکن است در طراحیهای صنعتی مورد استفاده قرار گیرند.
در شرایط دمای پایین نیز ممکن است ASTM A352 LCB یا LCC انتخاب شود.
| گرید | توضیح کلی |
|---|---|
| ASTM A216 WCB | فولاد کربنی ریختگی برای کاربردهای صنعتی مشخص |
| ASTM A216 WCC | فولاد کربنی ریختگی برای شرایط طراحی مربوطه |
| ASTM A352 LCB | فولاد مناسب برای برخی سرویسهای دمای پایین |
| ASTM A352 LCC | گرید دمای پایین برای کاربردهای مشخص |
این گریدها قابل جایگزینی خودکار با یکدیگر نیستند. انتخاب گرید باید براساس فشار، دما، طراحی شیر و مشخصات پروژه انجام شود.
به همین دلیل در زمان خرید بهتر است عبارت Carbon Steel Body + Grade بهصورت دقیق در درخواست فنی نوشته شود.
فولاد کربنی در بدنه بال ولو چه اهمیتی دارد؟
بدنه شیر باید بتواند فشار داخلی و تنشهای مکانیکی ناشی از شرایط کاری را تحمل کند. فولاد کربنی در بسیاری از تجهیزات صنعتی به دلیل خواص مکانیکی و قابلیت استفاده در طیف متنوعی از کاربردها مورد توجه قرار دارد.
اما انتخاب متریال تنها به استحکام مکانیکی محدود نمیشود.
دمای کاری، نوع سیال، شرایط محیطی و الزامات خوردگی نیز باید در نظر گرفته شوند.
به همین دلیل، استفاده از عنوان کلی «بال ولو فولادی» برای استعلام حرفهای کافی نیست. گرید بدنه و مشخصات سایر اجزای در تماس با سیال نیز باید مشخص شوند.
کاربرد بال ولو فولادی یکتکه کلاس ۱۵۰
این شیر بسته به طراحی، متریال و نوع اتصال میتواند در کاربردهایی مانند موارد زیر استفاده شود:
- خطوط آب صنعتی
- تأسیسات
- سیستمهای هوای فشرده
- برخی خطوط گاز
- خطوط انتقال سیالات
- تجهیزات صنعتی
- برخی واحدهای فرایندی
- کاربردهای عمومی قطع و وصل جریان
مناسببودن شیر برای هر سرویس باید بهصورت جداگانه بررسی شود.
نوع سیال، فشار، دما، گرید فولاد، جنس Seat و استاندارد طراحی همگی در انتخاب نهایی مؤثر هستند.
برای سیالات خاص یا شرایط خورنده نیز باید سازگاری متریال تمام اجزای در تماس با سیال بررسی شود.
بال ولو یکتکه برای قطع و وصل جریان
بال ولو اصولاً برای On/Off Service طراحی میشود.
یعنی شیر معمولاً در دو وضعیت کاملاً باز یا کاملاً بسته قرار میگیرد.
در حالت کاملاً باز، مسیر جریان برقرار است و در حالت کاملاً بسته، Ball مسیر را مسدود میکند.
استفاده مداوم از شیر در وضعیت نیمهباز برای Throttling بدون تأیید سازنده توصیه نمیشود، زیرا میتواند باعث افزایش فرسایش Seat و اجزای داخلی شود.
اگر هدف اصلی پروژه کنترل مداوم دبی است، باید نوع شیر مناسب برای Flow Control نیز بررسی شود.
Full Bore یا Reduced Bore در بال ولو یکتکه
هنگام خرید باید مشخص شود شیر دارای Full Bore است یا Reduced Bore.
در Full Bore، مسیر داخلی شیر ابعاد بیشتری داشته و محدودیت مسیر جریان معمولاً کمتر است.
در Reduced Bore، قطر مسیر عبور داخلی کوچکتر است و این موضوع میتواند بر مشخصات جریان و افت فشار اثر بگذارد.
بنابراین حتی اگر سایز اسمی شیر و لوله یکسان باشد، نمیتوان بدون بررسی مشخصات داخلی شیر درباره رفتار جریان آن تصمیم گرفت.
انتخاب Bore باید براساس شرایط فرایند، دبی، افت فشار مجاز و طراحی خط انجام شود.
انتخاب سایز بال ولو فولادی یکتکه
انتخاب سایز باید براساس اطلاعات واقعی خط انجام شود.
مشخصات مورد نیاز برای انتخاب شامل موارد زیر است:
- سایز لوله
- NPS یا DN
- دبی سیال
- فشار کاری
- فشار طراحی
- دمای کاری
- نوع سیال
- سرعت جریان
- افت فشار مجاز
- Full Bore یا Reduced Bore
- نوع اتصال
در بسیاری از پروژهها صرفاً اعلام سایز لوله برای انتخاب نهایی کافی نیست.
بهخصوص اگر شیر برای یک سیستم فرایندی خریداری میشود، بهتر است اطلاعات عملیاتی در اختیار تأمینکننده قرار گیرد.
بال ولو فولادی یکتکه دستی یا اتوماتیک
One Piece Ball Valve میتواند بسته به طراحی بهصورت دستی یا مجهز به اکچویتور مورد استفاده قرار گیرد.
مدل دستی معمولاً با Handle یا در برخی طراحیها با Gear Operator کار میکند.
برای اتوماسیون نیز بسته به طراحی شیر میتوان از:
- Pneumatic Actuator
- Electric Actuator
استفاده کرد.
در صورت استفاده از اکچویتور، انتخاب آن باید براساس Torque مورد نیاز شیر انجام شود.
سایز شیر بهتنهایی برای انتخاب اکچویتور کافی نیست. فشار خط، نوع Seat، سایز Ball، شرایط سرویس و گشتاور Breakaway و Running Torque میتوانند روی انتخاب اکچویتور اثر بگذارند.
نصب بال ولو فولادی یکتکه
پیش از نصب، باید نوع اتصال شیر با اتصال لوله کاملاً مطابقت داشته باشد.
در مدلهای رزوهای، نوع و اندازه رزوه باید با اتصال خط هماهنگ باشد. همچنین استفاده از مواد آببندی مناسب باید براساس نوع سرویس و دستورالعمل نصب انجام شود.
هنگام نصب نباید شیر تحت تنش مکانیکی ناشی از همراستا نبودن لولهها قرار گیرد.
همچنین جهت قرارگیری Handle یا اکچویتور باید به شکلی باشد که اپراتور امکان دسترسی و عملکرد مناسب را داشته باشد.
اگر شیر در یک سیستم حساس نصب میشود، دستورالعمل نصب سازنده باید قبل از اجرای کار بررسی شود.
نکات تعمیر و نگهداری بال ولو یکتکه
یکی از مواردی که باید پیش از خرید بررسی شود، روش تعمیر و سرویس شیر است.
در مدلهای یکتکه، دسترسی به اجزای داخلی به طراحی محصول وابسته است. در برخی مدلها تعمیر داخلی ساده نیست و ممکن است تعویض کامل شیر از نظر عملیاتی مناسبتر باشد.
بنابراین اگر شیر قرار است در نقطهای نصب شود که توقف خط هزینه یا ریسک بالایی دارد، بهتر است قبل از خرید اطلاعات مربوط به Maintenance و Serviceability دریافت شود.
همچنین باید مشخص شود Seat، Stem Seal و سایر قطعات مصرفی آیا بهصورت جداگانه قابل تأمین هستند یا خیر.
تفاوت One Piece Ball Valve با مدل Three Piece
مدل یکتکه و سهتکه از نظر ساختار بدنه تفاوت قابل توجهی دارند.
در مدل سهتکه، بدنه به شکلی طراحی میشود که بخشهای اصلی آن قابلیت جداسازی داشته باشند. این موضوع در برخی کاربردها امکان دسترسی بهتر به اجزای داخلی را فراهم میکند.
در مقابل، مدل یکتکه ساختار بدنه سادهتری دارد و تعداد اتصالات بدنه در آن کمتر است.
انتخاب میان این دو مدل باید براساس شرایط پروژه، فضای نصب، الزامات تعمیرات، نوع سرویس و سیاست نگهداری تجهیزات انجام شود؛ نه صرفاً بر اساس تعداد قطعات بدنه.
استانداردهای مورد توجه در خرید بال ولو فولادی یکتکه
بسته به نوع طراحی و کاربرد، استانداردهایی مانند API 608 و ASME B16.34 ممکن است در مشخصات فنی بال ولو مطرح شوند.
با این حال، نباید تصور کرد که ذکر یک استاندارد بهتنهایی تمام مشخصات مورد نیاز را پوشش میدهد.
در پروژههای صنعتی باید مشخص شود:
- استاندارد طراحی چیست؟
- استاندارد تست چیست؟
- متریال بدنه چیست؟
- نوع اتصال چیست؟
- Class 150 مطابق کدام استاندارد تعریف شده است؟
- Seat چه مشخصاتی دارد؟
- فشار و دمای کاری چقدر است؟
اگر شیر برای پروژههای نفت، گاز یا پتروشیمی تهیه میشود، الزامات کارفرما و استانداردهای اختصاصی پروژه نیز باید بررسی شوند.
تست بال ولو فولادی یکتکه کلاس ۱۵۰
کنترل کیفیت شیر پیش از تحویل اهمیت زیادی دارد.
بسته به استاندارد و مشخصات خرید، تستهایی مانند Shell Test و Seat Test میتوانند برای بررسی عملکرد بدنه و آببندی شیر انجام شوند.
در Shell Test، بدنه شیر تحت فشار آزمایشی قرار میگیرد و در Seat Test، عملکرد آببندی مورد بررسی قرار میگیرد.
اگر پروژه نیاز به ردیابی متریال داشته باشد، دریافت Material Test Certificate (MTC) نیز اهمیت پیدا میکند.
در هنگام استعلام بهتر است الزامات تست و مدارک مورد نیاز از ابتدا در درخواست خرید نوشته شوند.
مدارک مورد نیاز هنگام خرید بال ولو فولادی یکتکه
برای خرید پروژهای، بهتر است تأمینکننده مدارک فنی محصول را نیز ارائه کند.
این مدارک میتوانند شامل موارد زیر باشند:
- Datasheet
- GA Drawing در صورت وجود
- Dimensional Drawing
- Material Certificate
- Test Certificate
- Pressure-Temperature Rating
- مشخصات Ball
- مشخصات Seat
- مشخصات Stem
- اطلاعات Torque
- مشخصات اکچویتور در صورت اتوماتیک بودن
وجود این مدارک کمک میکند محصول پیشنهادی با مشخصات مورد نیاز پروژه تطبیق داده شود.
استعلام خرید بال ولو فولادی یکتکه کلاس ۱۵۰
برای دریافت پیشنهاد فنی قابل مقایسه، بهتر است درخواست استعلام با اطلاعات کامل ارسال شود.
نمونه مشخصات مورد نیاز در Technical Inquiry عبارتاند از:
| مشخصه | اطلاعات مورد نیاز |
|---|---|
| نوع شیر | One Piece Ball Valve |
| جنس بدنه | Carbon Steel |
| کلاس فشاری | Class 150 |
| سایز | DN / NPS |
| نوع اتصال | مطابق خط |
| گرید بدنه | ASTM A216 WCB یا گرید مورد نیاز |
| نوع Bore | Full Bore / Reduced Bore |
| جنس Ball | مطابق مشخصات فنی |
| جنس Seat | مطابق شرایط سرویس |
| جنس Stem | مطابق طراحی |
| نوع عملکرد | Manual / Pneumatic / Electric |
| فشار کاری | Operating Pressure |
| دمای کاری | Operating Temperature |
| سیال | Fluid |
| استاندارد طراحی | مطابق پروژه |
| استاندارد تست | مطابق پروژه |
| مدارک مورد نیاز | MTC / Test Certificate / Datasheet |
در این روش، فروشنده میتواند پیشنهاد فنی دقیقتری ارائه کند و خریدار نیز امکان مقایسه چند پیشنهاد را بر اساس مشخصات واقعی خواهد داشت.
نکات مهم در خرید بال ولو فولادی یکتکه
در زمان خرید این محصول، چند مورد نباید نادیده گرفته شود.
اول اینکه عبارت Class 150 بهتنهایی برای انتخاب شیر کافی نیست و باید Pressure-Temperature Rating بررسی شود.
دوم اینکه جنس بدنه باید بهصورت دقیق مشخص شود. عبارت Carbon Steel بهتر است همراه با گرید فولاد مانند ASTM A216 WCB در دیتاشیت درج شود.
سوم، نوع اتصال باید با خط موجود مطابقت داشته باشد.
چهارم، نوع Seat و سازگاری آن با دما و سیال باید بررسی شود.
پنجم، اگر شیر بهصورت اتوماتیک استفاده میشود، Torque و مشخصات اکچویتور باید جداگانه بررسی شوند.
ششم، Full Bore یا Reduced Bore بودن شیر باید در درخواست خرید مشخص شود.
در نهایت، برای خرید حرفهای بال ولو فولادی یکتکه کلاس ۱۵۰، بهتر است مشخصات فنی محصول قبل از تأیید سفارش بهصورت کامل بررسی شود. نوع بدنه، گرید فولاد، سایز، Class 150، نوع اتصال، Bore، Seat، Ball، Stem، فشار، دما، سیال و استانداردهای مورد نیاز همگی باید با شرایط واقعی خط مطابقت داشته باشند. این بررسی باعث میشود محصول خریداریشده از نظر فنی با سیستم لولهکشی و شرایط بهرهبرداری سازگار باشد و انتخاب شیر صرفاً بر اساس نام محصول انجام نشود.
