مشخصات گیت ولو فولادی فلنج‌دار HF؛ متریال و کاربرد

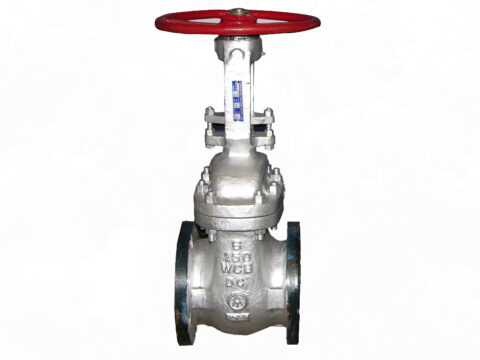

گیت ولو فولادی فلنج‌دار هاردفیس HF (Hard Face) یکی از انواع شیرهای کشویی مورد استفاده در خطوط صنعتی برای قطع و وصل جریان سیال است. این شیرها معمولاً در شرایطی به کار می‌روند که علاوه بر استحکام مکانیکی بدنه، مقاومت سطوح آب‌بندی در برابر سایش، خوردگی و شرایط سخت کاری اهمیت داشته باشد.

در گیت ولو فولادی، یک گیت یا زبانه در مسیر عبور سیال حرکت خطی دارد. با بالا رفتن گیت، مسیر جریان باز می‌شود و با پایین آمدن آن، جریان قطع خواهد شد. در مدل‌های هاردفیس، سطوح آب‌بندی گیت و سیت‌رینگ می‌توانند با آلیاژهای مقاوم به سایش و خوردگی پوشش داده یا از متریال سخت‌تری ساخته شوند.

انتخاب صحیح این شیر به پارامترهایی مانند سایز، کلاس فشاری، دمای کاری، نوع سیال، متریال بدنه و اجزای داخلی، نوع سیت و استاندارد ساخت وابسته است.

گیت ولو فولادی فلنج‌دار HF چیست؟

گیت ولو فولادی فلنج‌دار نوعی شیر صنعتی است که از طریق فلنج‌های دو طرف بدنه به خط لوله متصل می‌شود. این ساختار امکان جداسازی شیر از خط را برای تعمیرات و سرویس فراهم می‌کند.

در مدل HF، عبارت Hard Face معمولاً به سخت‌کاری یا روکش مقاوم روی سطوحی مانند Seat و Gate اشاره دارد. هدف از این طراحی، افزایش مقاومت سطوح درگیر در برابر سایش و بهبود عملکرد آب‌بندی در شرایط سرویس مشخص است.

با این حال، عبارت HF به‌تنهایی یک استاندارد یا متریال مشخص را تعیین نمی‌کند. نوع آلیاژ هاردفیس، ضخامت پوشش و روش اعمال آن باید از روی دیتاشیت یا مشخصات سازنده بررسی شود.

مشخصات فنی گیت ولو فولادی فلنج‌دار HF

مشخصات واقعی این شیر بر اساس طراحی و سازنده متفاوت است، اما پارامترهای اصلی مورد بررسی معمولاً شامل موارد زیر هستند:

مشخصه	توضیحات
نوع شیر	Gate Valve
نوع اتصال	Flanged
متریال بدنه	فولاد کربنی یا فولاد آلیاژی، متناسب با طراحی
نوع بونت	Bolted Bonnet یا طراحی‌های متناسب
نوع گیت	Solid، Flexible یا طراحی مشخص سازنده
نوع سیت	Metal Seated
سطوح آب‌بندی	Hard Faced
متریال استم	فولاد زنگ‌نزن یا آلیاژ متناسب با سرویس
نوع عملکرد	دستی، گیربکسی یا مجهز به اکچویتور
سیال	آب، بخار، گاز و سیالات فرآیندی متناسب با متریال
فشار کاری	وابسته به Pressure Class و دمای سرویس
دمای کاری	وابسته به متریال و طراحی شیر
اتصال به خط	فلنجی
کاربرد اصلی	قطع و وصل جریان

مقادیر فشار و دمای مجاز باید از پلاک، کاتالوگ و دیتاشیت همان مدل استخراج شود؛ زیرا کلاس فشاری به‌تنهایی محدوده یکسانی از فشار را در تمام دماها تعیین نمی‌کند.

اجزای اصلی گیت ولو فولادی هاردفیس

ساختار گیت ولو فولادی از چند بخش اصلی تشکیل شده است. هر یک از این قطعات باید با شرایط فشار، دما و نوع سیال سازگاری داشته باشند.

بدنه یا Body

بدنه اصلی‌ترین بخش شیر است و فشار داخلی سیال را تحمل می‌کند. در گیت ولوهای صنعتی، فولاد کربنی و فولادهای آلیاژی از متریال‌های متداول برای بدنه هستند.

انتخاب متریال بدنه بر اساس فشار، دما، نوع سیال و استاندارد طراحی انجام می‌شود.

بونت یا Bonnet

بونت در قسمت بالایی بدنه قرار می‌گیرد و مجموعه گیت، استم و اجزای داخلی را درون شیر نگه می‌دارد.

در شیرهای فولادی صنعتی، بونت می‌تواند به‌صورت Bolted Bonnet طراحی شود. نوع اتصال بونت به بدنه باید متناسب با کلاس فشار و طراحی شیر باشد.

گیت یا Gate

گیت عضو اصلی قطع‌کننده جریان است. حرکت آن معمولاً در راستای عمودی انجام می‌شود.

گیت می‌تواند دارای طراحی‌های مختلفی مانند Solid Wedge، Flexible Wedge یا Split Wedge باشد. در مدل‌های هاردفیس، سطح آب‌بندی گیت ممکن است با آلیاژ سخت مقاوم در برابر سایش پوشش داده شود.

سیت‌رینگ یا Seat Ring

سیت‌رینگ محل تماس و آب‌بندی گیت در وضعیت بسته است.

در مدل‌های HF، سطوح سیت نیز ممکن است به‌صورت Hard Facing اجرا شوند. انتخاب متریال و نوع روکش سیت نقش مهمی در عملکرد آب‌بندی و طول عمر شیر دارد.

استم یا Stem

استم حرکت فلکه یا اکچویتور را به گیت منتقل می‌کند.

این قطعه باید مقاومت مکانیکی و مقاومت خوردگی مناسبی داشته باشد؛ به همین دلیل در بسیاری از طراحی‌های صنعتی از فولادهای زنگ‌نزن یا آلیاژهای مهندسی‌شده استفاده می‌شود.

پکینگ یا Packing

پکینگ در محل عبور استم از بونت قرار می‌گیرد و وظیفه جلوگیری از نشت سیال به محیط بیرون را بر عهده دارد.

گرافیت از متریال‌های رایج برای پکینگ در بسیاری از سرویس‌های صنعتی است، اما انتخاب نهایی باید بر اساس دما، سیال و مشخصات سازنده انجام شود.

جدول متریال بدنه و متعلقات گیت ولو HF

یکی از مهم‌ترین بخش‌های بررسی فنی این شیر، شناخت جنس اجزای اصلی است. جدول زیر یک آرایش متداول در شیرهای فولادی هاردفیس را نشان می‌دهد؛ متریال دقیق باید از دیتاشیت سازنده کنترل شود.

قطعه	نام انگلیسی	متریال‌های متداول	توضیح
بدنه	Body	ASTM A216 WCB / A352 LCC یا آلیاژ مناسب	تحمل فشار اصلی شیر
بونت	Bonnet	ASTM A216 WCB / A352 LCC	متناسب با بدنه و شرایط سرویس
گیت	Gate	ASTM A216 WCB یا فولاد آلیاژی	عضو قطع‌کننده جریان
سیت‌رینگ	Seat Ring	A105 / F6a / آلیاژهای مناسب	محل آب‌بندی
سطح گیت	Gate Facing	Stellite یا آلیاژ هاردفیس مشابه	افزایش سختی و مقاومت سایشی
سطح سیت	Seat Facing	Stellite یا آلیاژ هاردفیس مشابه	بهبود مقاومت سایش و آب‌بندی
استم	Stem	A182 F6a / F316 یا آلیاژ مناسب	انتقال حرکت به گیت
پکینگ	Packing	Graphite / مواد متناسب	آب‌بندی استم
گسکت بونت	Bonnet Gasket	Graphite / Spiral Wound	آب‌بندی بین بدنه و بونت
فلکه	Handwheel	Carbon Steel / Ductile Iron	عملکرد دستی
پیچ و مهره	Bolting	ASTM A193 / A194 یا متناسب با طراحی	اتصال بونت و اجزای شیر

این جدول به‌عنوان یک الگوی فنی ارائه شده است و نباید بدون تطبیق با BOM یا Material Specification سازنده، به یک مدل مشخص نسبت داده شود.

هاردفیس در گیت ولو چه کاربردی دارد؟

هاردفیس یا Hard Facing فرآیندی است که طی آن یک لایه یا آلیاژ مقاوم روی سطح مشخصی از قطعه اعمال می‌شود تا خواص سطحی آن بهبود پیدا کند.

در گیت ولو، معمولاً سطوحی که بیشترین تماس و اصطکاک را دارند مورد توجه قرار می‌گیرند. از جمله این قسمت‌ها می‌توان به سطوح آب‌بندی گیت و سیت اشاره کرد.

یکی از آلیاژهای شناخته‌شده در این حوزه Stellite است، اما استفاده از آن قطعی نیست و بسته به طراحی شیر ممکن است از آلیاژهای دیگری نیز استفاده شود.

مزایای بالقوه هاردفیس عبارت‌اند از:

• افزایش سختی سطح
• کاهش سایش
• افزایش مقاومت در برابر فرسایش
• بهبود دوام سطوح آب‌بندی
• مناسب بودن برای برخی سرویس‌های سخت
• کاهش احتمال آسیب سطحی در شرایط مشخص

میزان موفقیت هاردفیس به جنس پایه، آلیاژ مورد استفاده، روش اعمال پوشش، ضخامت و کیفیت ماشین‌کاری نهایی بستگی دارد.

تفاوت متریال بدنه و متریال هاردفیس

یکی از نکات مهم در مشخصات فنی این شیر، تفاوت میان جنس بدنه و جنس سطح هاردفیس است.

برای مثال ممکن است بدنه شیر از فولاد کربنی A216 WCB ساخته شده باشد، در حالی که سطوح آب‌بندی گیت و سیت با یک آلیاژ سخت مانند Stellite پوشش داده شده باشند.

بنابراین عبارت «گیت ولو فولادی هاردفیس» به این معنی نیست که تمام قطعات شیر از یک آلیاژ سخت ساخته شده‌اند.

بخش	نمونه متریال	وظیفه
بدنه	A216 WCB	تحمل فشار و استحکام مکانیکی
گیت پایه	فولاد مناسب	ساختار اصلی گیت
سطح گیت	Hard Facing	مقاومت سایشی و سطح آب‌بندی
سیت پایه	فولاد یا آلیاژ مناسب	ساختار سیت
سطح سیت	Hard Facing	ایجاد سطح مقاوم برای آب‌بندی
استم	Stainless Steel / Alloy	انتقال نیرو
پکینگ	Graphite	آب‌بندی استم

گیت ولو HF در چه کلاس‌های فشاری تولید می‌شود؟

گیت ولوهای فولادی فلنج‌دار می‌توانند در کلاس‌های فشاری مختلف طراحی شوند؛ برای مثال در پروژه‌های صنعتی کلاس‌های ۱۵۰، ۳۰۰، ۶۰۰، ۹۰۰ و بالاتر نیز دیده می‌شوند.

اما نباید کلاس فشار را با جنس متریال اشتباه گرفت.

برای مثال:

A216 WCB یک مشخصه متریال برای قطعات فولادی ریختگی است، در حالی که Class 300 یک Pressure Class است.

بنابراین مشخصات یک شیر ممکن است به‌صورت ترکیبی شامل متریال بدنه، کلاس فشار، سایز، استاندارد طراحی و استاندارد اتصال ارائه شود.

فشار قابل تحمل شیر نیز با افزایش دما می‌تواند تغییر کند و باید از جدول Pressure-Temperature Rating استاندارد یا سازنده بررسی شود.

استانداردهای گیت ولو فولادی فلنج‌دار

در طراحی و ساخت گیت ولوهای فولادی صنعتی، استانداردهای مختلفی بسته به نوع محصول مورد استفاده قرار می‌گیرند.

برخی استانداردهای شناخته‌شده عبارت‌اند از:

استاندارد	حوزه کاربرد
API 600	گیت ولوهای فولادی Bolted Bonnet
ASME B16.34	الزامات عمومی مرتبط با شیرهای صنعتی
ASME B16.5	ابعاد و ریتینگ فلنج‌ها در محدوده استاندارد
ASME B16.10	ابعاد Face-to-Face شیرها
API 598	بازرسی و تست شیرها
MSS SP-55	الزامات ظاهری برخی قطعات فولادی ریختگی

استاندارد دقیق باید بر اساس طراحی شیر و مشخصات فنی پروژه تعیین شود. همچنین هاردفیس بودن شیر به‌تنهایی استاندارد طراحی جداگانه‌ای ایجاد نمی‌کند.

عملکرد گیت ولو فولادی هاردفیس

عملکرد شیر نسبتاً ساده است.

در حالت باز، گیت به سمت بالا حرکت کرده و از مسیر عبور سیال خارج می‌شود. در حالت بسته، گیت به سمت پایین حرکت کرده و روی سطوح سیت قرار می‌گیرد.

در این وضعیت، تماس بین گیت و سیت باعث ایجاد آب‌بندی می‌شود.

در مدل هاردفیس، سطوح آب‌بندی در برابر سایش مقاوم‌تر طراحی شده‌اند. این ویژگی می‌تواند در سرویس‌هایی که تماس مکرر یا شرایط سایشی وجود دارد، اهمیت بیشتری پیدا کند.

با این حال، گیت ولو همچنان در درجه اول برای Isolation یا قطع و وصل طراحی می‌شود و استفاده از آن برای کنترل مداوم جریان می‌تواند باعث افزایش سایش و آسیب به سطوح آب‌بندی شود.

کاربردهای گیت ولو فولادی فلنج‌دار HF

این نوع شیر بر اساس متریال و طراحی می‌تواند در طیف متنوعی از صنایع مورد استفاده قرار گیرد.

صنایع نفت و گاز

در خطوط انتقال و فرآیندی نفت و گاز، شیرهای فولادی فلنج‌دار برای قطع و وصل جریان مورد استفاده قرار می‌گیرند.

در سرویس‌های حساس، انتخاب متریال، کلاس فشار، نوع سیت و استاندارد تست باید مطابق مشخصات پروژه انجام شود.

پتروشیمی و صنایع شیمیایی

در صنایع شیمیایی، سازگاری متریال شیر با سیال اهمیت زیادی دارد.

نوع فولاد بدنه، آلیاژ گیت و سیت و جنس هاردفیس باید بر اساس ترکیب شیمیایی و دمای سیال بررسی شود.

نیروگاه‌ها

در برخی خطوط بخار، آب تغذیه، آب خنک‌کننده و سرویس‌های کمکی نیروگاه‌ها از گیت ولوهای فولادی استفاده می‌شود.

در سرویس‌های دمای بالا، متریال پکینگ، گسکت، استم و سطوح آب‌بندی اهمیت بیشتری پیدا می‌کند.

خطوط فرآیندی

در خطوط فرآیندی که نیاز به قطع کامل جریان وجود دارد، گیت ولو می‌تواند یکی از گزینه‌های مناسب باشد.

نوع HF نیز در مواردی که مقاومت سطحی سیت و گیت اهمیت دارد، قابل بررسی است.

مزایای گیت ولو هاردفیس

مهم‌ترین مزیت‌های احتمالی این طراحی عبارت‌اند از:

• مقاومت بالاتر سطوح آب‌بندی در برابر سایش
• افزایش دوام سیت و گیت در سرویس‌های مناسب
• کاهش آسیب ناشی از تماس سطوح
• امکان استفاده در برخی شرایط فرآیندی سخت‌تر
• مناسب بودن برای خطوط صنعتی با الزامات فنی بالا
• امکان استفاده با انواع عملگرهای دستی و اتوماتیک

البته عملکرد واقعی به نوع هاردفیس، کیفیت اجرای آن، متریال پایه و شرایط سرویس وابسته است.

انتخاب گیت ولو فولادی HF بر اساس چه عواملی انجام می‌شود؟

برای انتخاب این شیر باید مجموعه‌ای از پارامترهای فرآیندی و مکانیکی بررسی شوند:

• سایز خط
• DN یا NPS
• فشار کاری
• Pressure Class
• دمای طراحی
• نوع سیال
• میزان خورندگی سیال
• وجود ذرات جامد
• احتمال سایش
• جنس بدنه
• جنس گیت
• متریال سیت‌رینگ
• نوع هاردفیس
• جنس استم
• نوع پکینگ
• نوع فلنج
• استاندارد طراحی
• استاندارد تست
• نوع عملگر

در سرویس‌هایی که سیال حاوی ذرات جامد یا مواد ساینده است، فقط انتخاب Hard Face کافی نیست و باید کل طراحی شیر برای آن سرویس مناسب باشد.

نکات مهم نصب گیت ولو فلنج‌دار

پیش از نصب، فلنج‌های خط باید هم‌راستا باشند و از اعمال تنش اضافی به بدنه جلوگیری شود.

سطوح فلنج، گسکت و پیچ‌ها باید بررسی شوند و گسکت مناسب با شرایط سرویس مورد استفاده قرار گیرد.

همچنین فضای کافی برای عملکرد فلکه، گیربکس یا اکچویتور باید در نظر گرفته شود.

پس از نصب نیز بهتر است شیر مطابق دستورالعمل سازنده چند بار باز و بسته شده و وضعیت آب‌بندی و عملکرد آن بررسی شود.

نگهداری و بازرسی گیت ولو HF

نگهداری دوره‌ای می‌تواند شامل بررسی نشتی از بونت و پکینگ، وضعیت فلنج‌ها، عملکرد استم، سلامت گیت و سیت و شرایط ظاهری بدنه باشد.

در سرویس‌های سخت، بررسی وضعیت سطوح آب‌بندی اهمیت بیشتری دارد.

اگر نشتی داخلی مشاهده شود، باید احتمال آسیب یا سایش سیت و گیت بررسی شود. همچنین در صورت افزایش گشتاور عملکرد، گیرکردن استم یا تغییر وضعیت غیرعادی شیر، بررسی فنی ضروری است.

قیمت گیت ولو فولادی فلنج‌دار HF

قیمت این شیر به عوامل مختلفی وابسته است و نمی‌توان صرفاً بر اساس سایز قیمت آن را تعیین کرد.

مهم‌ترین عوامل عبارت‌اند از:

• سایز شیر
• کلاس فشاری
• متریال بدنه
• متریال گیت
• جنس سیت‌رینگ
• نوع و آلیاژ هاردفیس
• جنس استم
• نوع پکینگ و گسکت
• استاندارد ساخت
• نوع فلنج
• نوع عملگر
• برند سازنده
• مدارک فنی و تست

به همین دلیل هنگام مقایسه قیمت دو گیت ولو HF، بهتر است BOM، متریال اجزا، کلاس فشار و استانداردهای ساخت و تست نیز با یکدیگر مقایسه شوند.

گیت ولو فولادی هاردفیس؛ انتخاب برای سرویس‌های صنعتی

گیت ولو فولادی فلنج‌دار HF ترکیبی از یک بدنه فولادی مقاوم و سطوح آب‌بندی سخت‌کاری‌شده یا هاردفیس است که می‌تواند در شرایطی که مقاومت سطحی در برابر سایش و آسیب اهمیت دارد، مورد استفاده قرار گیرد.

در انتخاب این شیر، توجه به عبارت HF به‌تنهایی کافی نیست. باید مشخص شود بدنه از چه فولادی ساخته شده، گیت و سیت چه متریالی دارند، هاردفیس با چه آلیاژی اجرا شده، کلاس فشار شیر چیست و برای چه دما و سیالی طراحی شده است.

از نظر فنی، جدول متریال و Material Specification یکی از مهم‌ترین مدارک برای ارزیابی این شیر است. به‌خصوص در پروژه‌های نفت، گاز، پتروشیمی و نیروگاهی، تطابق متریال تمام قطعات با مشخصات پروژه اهمیت زیادی دارد.

در نهایت، گیت ولو فولادی فلنج‌دار هاردفیس زمانی انتخاب مناسبی خواهد بود که نوع هاردفیس، متریال بدنه و اجزای داخلی، فشار و دمای سرویس و استانداردهای طراحی و تست با شرایط واقعی خط مطابقت داشته باشند.
