در پروژههای عمرانی، کشاورزی، فاضلاب، زهکشی و انتقال آب، حمل تعداد زیادی لوله کاروگیت به محل اجرا یکی از بخشهای مهم برنامهریزی لجستیکی است. به دلیل تنوع قطر و طول لولهها، نحوه چیدمان محموله میتواند تأثیر مستقیمی بر ظرفیت حمل، تعداد سفرها، هزینه حمل و سلامت لولهها داشته باشد. یکی از روشهای متداول برای استفاده بهتر از فضای وسیله حمل، داخل همگذاری یا Nested Loading لولههای با سایزهای مختلف است.
در این روش، لولهای با قطر کوچکتر درون لولهای با قطر بزرگتر قرار میگیرد و در صورت وجود فضای کافی، چند سایز بهصورت زنجیرهای داخل یکدیگر قرار داده میشوند. با این حال، امکان داخل هم رفتن لولهها فقط با مقایسه سایز اسمی مشخص نمیشود. قطر داخلی واقعی، قطر خارجی، ارتفاع پروفیل کاروگیت، شکل سوکت، کوپلر، طول شاخه، سختی حلقوی و تلرانس ابعادی همگی باید بررسی شوند.
داخل همگذاری لوله کاروگیت چیست؟
داخل همگذاری به قرار دادن یک یا چند لوله با قطر کوچکتر در داخل لولهای با قطر بزرگتر گفته میشود. هدف اصلی این روش، کاهش فضای خالی بین لولهها و افزایش تعداد محصول قابل حمل در یک محموله است.
در یک چیدمان ساده، بزرگترین لوله بهعنوان لوله بیرونی انتخاب میشود و سایز کوچکتر درون آن قرار میگیرد. اگر قطر داخلی لوله دوم نیز برای ورود سایز سوم مناسب باشد، امکان ایجاد یک مجموعه تودرتو وجود دارد.
برای مثال، ممکن است در شرایط مناسب یک لوله سایز کوچک داخل سایز متوسط و سایز متوسط داخل سایز بزرگ قرار گیرد. البته این فقط یک نمونه مفهومی است و ترکیب واقعی باید بر اساس ابعاد همان محصول و اطلاعات سازنده تعیین شود.
چرا لولههای کاروگیت داخل یکدیگر قرار میگیرند؟
مهمترین هدف، افزایش بهرهوری فضای حمل است. لولههای کاروگیت بهخصوص در سایزهای بزرگ، حجم قابل توجهی از فضای بار را اشغال میکنند. اگر چند سایز قابلیت تودرتو شدن داشته باشند، میتوان از فضای داخلی لوله بزرگ برای حمل سایزهای کوچکتر استفاده کرد.
این روش میتواند مزایای لجستیکی زیر را ایجاد کند:
- کاهش فضای خالی داخل وسیله حمل
- افزایش تعداد لوله قابل حمل در هر محموله
- کاهش تعداد سفرهای حمل
- کاهش هزینه حمل در پروژههای بزرگ
- سادهتر شدن تفکیک سایزها در زمان تحویل
- استفاده بهتر از ظرفیت کامیون یا تریلی
با وجود این مزایا، ظرفیت بارگیری باید همزمان از نظر وزن، ابعاد، پایداری و محدودیتهای قانونی حمل کنترل شود. پر کردن فضای بار بهتنهایی معیار مناسبی برای طراحی محموله نیست.
تفاوت سایز اسمی با ابعاد واقعی لوله
یکی از مهمترین نکات در چیدمان تودرتو این است که سایز اسمی لوله را نباید با قطر داخلی یا خارجی واقعی یکسان در نظر گرفت.
برای داخل هم رفتن دو لوله، قطر خارجی لوله داخلی باید از قطر داخلی آزاد لوله بیرونی کمتر باشد. رابطه پایه را میتوان به شکل زیر بیان کرد:
قطر خارجی لوله داخلی < قطر داخلی آزاد لوله خارجی
اما وجود فاصله بسیار کم میان این دو قطر نیز ممکن است در عمل مناسب نباشد. تلرانس تولید، تغییر شکل جزئی، بیضیشدن، ارتفاع پروفیل و وجود سوکت باید در طراحی فاصله آزاد لحاظ شوند.
بنابراین برای تهیه برنامه بارگیری، استفاده از ابعاد واقعی مندرج در دیتاشیت یا نقشه محصول ضروری است.
تأثیر پروفیل کاروگیت بر چیدمان
لولههای کاروگیت به دلیل ساختار موجدار خارجی، از نظر هندسه با لولههای صاف تفاوت دارند. ارتفاع موج، فاصله موجها و شکل پروفیل میتواند روی قطر داخلی، نحوه تماس دو لوله و امکان عبور لوله کوچکتر اثر بگذارد.
دو لوله با قطر اسمی مشابه از دو تولیدکننده مختلف ممکن است پروفیلهای متفاوتی داشته باشند. در نتیجه ممکن است ترکیب سایزی که برای یک محصول قابل اجراست، برای محصول دیگری مناسب نباشد.
در پروژههای خرید عمده، بهتر است قبل از تحویل کالا، اطلاعات ابعادی واقعی و امکان Nested شدن سایزها از تولیدکننده یا تأمینکننده دریافت شود.
نقش سوکت در داخل همگذاری
یکی از مهمترین محدودیتها هنگام قرار دادن لولههای کاروگیت داخل یکدیگر، سوکت یا قسمت اتصال است. قطر خارجی بخش سوکت معمولاً با قطر بدنه یکسان نیست و ممکن است بزرگتر باشد.
در نتیجه ممکن است بدنه یک لوله بهراحتی وارد لوله بزرگتر شود، اما سوکت آن در محل ورود گیر کند.
پیش از بارگیری باید موارد زیر کنترل شوند:
- قطر خارجی بدنه
- قطر خارجی سوکت
- قطر داخلی لوله بیرونی
- طول سوکت
- محل قرارگیری سوکت
- امکان عبور سوکت از دهانه لوله بزرگتر
- احتمال گیرکردن در بخش موجدار
نادیده گرفتن سوکت یکی از دلایل اصلی ناموفق بودن چیدمان تودرتو است.
چیدمان از سایز کوچک تا سایز بزرگ
برای طراحی یک سیستم Nested Loading، میتوان ابتدا سایزها را از کوچکترین تا بزرگترین مرتب کرد و سپس بررسی کرد که هر سایز در کدام سایز بزرگتر قابلیت قرارگیری دارد.
برای نمونه، فرض کنید چند سایز مختلف در اختیار دارید. ترتیب بررسی میتواند به شکل زیر باشد:
- اندازهگیری قطر خارجی کوچکترین لوله
- بررسی قطر داخلی سایز بعدی
- کنترل فضای آزاد
- بررسی سوکت و اتصال
- تکرار بررسی برای سایز بزرگتر
- تعیین عمیقترین زنجیره تودرتو
- محاسبه تعداد شاخههای قابل حمل
- طراحی چیدمان نهایی روی وسیله حمل
این روش از تصمیمگیری صرفاً بر اساس نام سایز جلوگیری میکند.
آیا همیشه کوچکترین لوله باید داخل بزرگترین لوله قرار گیرد؟
نه لزوماً. در نگاه اول ممکن است قرار دادن کوچکترین سایز در بزرگترین لوله منطقی به نظر برسد، اما برای طراحی محموله باید طول، تعداد، وزن و مشخصات سوکت نیز بررسی شوند.
گاهی ممکن است یک سایز کوچک به دلیل طول متفاوت یا شکل اتصال، برای قرار گرفتن در یک سایز بزرگ مناسب نباشد. همچنین اگر تعداد لولههای کوچک زیاد باشد، ممکن است تقسیم آنها بین چند لوله بیرونی، چیدمان متعادلتری ایجاد کند.
بنابراین هدف فقط ایجاد بیشترین تعداد لایه نیست؛ بلکه باید ظرفیت حمل، وزن، پایداری و سهولت تخلیه نیز همزمان کنترل شوند.
جدول نمونه برای بررسی داخل همگذاری
برای برنامهریزی پروژه میتوان از یک جدول کنترل اولیه استفاده کرد:
| لوله بیرونی | لوله داخلی قابل بررسی | کنترل مورد نیاز |
|---|---|---|
| سایز بزرگ | سایز متوسط | قطر داخلی و قطر خارجی |
| سایز بزرگ | سایز کوچک | سوکت و فضای آزاد |
| سایز متوسط | سایز کوچک | قطر داخلی و پروفیل |
| سایز بزرگ | چند سایز متوالی | بررسی زنجیره Nested |
| سایز متوسط | چند شاخه کوچک | کنترل تعداد و وزن |
این جدول باید با اندازههای واقعی محصول تکمیل شود. استفاده از سایز اسمی بهتنهایی برای تأیید ترکیب بارگیری کافی نیست.
کنترل طول لولهها در چیدمان
قطر تنها پارامتر مؤثر در داخل همگذاری نیست. طول شاخهها نیز باید بررسی شود.
اگر لوله داخلی بلندتر از لوله بیرونی باشد، بخشی از آن از انتهای لوله خارجی خارج خواهد شد. این موضوع ممکن است در برخی چیدمانها قابل قبول باشد، اما باید از نظر پایداری، مهاربندی و ابعاد کلی محموله کنترل شود.
اگر طول لولهها متفاوت باشد، بهتر است ترتیب چیدمان به شکلی انتخاب شود که مرکز جرم و پایداری محموله تحت تأثیر نامناسب قرار نگیرد.
روش صحیح آمادهسازی لولهها برای داخل هم رفتن
پیش از قرار دادن لولهها داخل یکدیگر، باید سطح داخلی و خارجی آنها از سنگ، قطعات فلزی، خاک خشکشده و سایر اجسام سخت پاک شود.
وجود یک جسم سخت بین دو جداره میتواند باعث ایجاد فشار نقطهای و خراش یا تغییر شکل پروفیل شود. همچنین لبههای سوکت و قسمتهای اتصال باید قبل از Nested شدن بررسی شوند.
در صورت نیاز به استفاده از تجهیزات بالابر، لوله باید با روش مناسب جابهجا شود و از کشیدن آن روی زمین جلوگیری شود.
نحوه قرار دادن لوله کوچک داخل لوله بزرگ
لوله داخلی باید تا حد امکان هممحور با لوله خارجی قرار گیرد. ورود کج میتواند باعث تماس شدید پروفیل یا سوکت با جداره داخلی شود.
در سایزهای بزرگ، استفاده از تجهیزات کمکی برای حفظ محور لوله اهمیت بیشتری دارد. اعمال نیروی ناگهانی برای وارد کردن لوله کوچک میتواند به بدنه یا محل اتصال آسیب وارد کند.
اگر لوله در حین ورود گیر کند، عملیات باید متوقف شود و علت گیرکردن بررسی شود. استفاده از نیروی کششی یا فشاری زیاد بدون شناخت علت، روش مناسبی برای رفع مشکل نیست.
کنترل تماس بین لولههای تودرتو
در حالت ایدهآل، لوله داخلی نباید تحت فشار موضعی شدید از طرف لوله خارجی قرار داشته باشد. تماس محدود ناشی از هندسه محصول ممکن است در برخی طراحیها طبیعی باشد، اما فشار نقطهای زیاد میتواند باعث تغییر شکل شود.
بهخصوص در زمان حمل، لرزش و ضربههای ناشی از مسیر میتوانند حرکت نسبی لولهها را افزایش دهند. بنابراین باید پس از Nested شدن، وضعیت تماس و مهاربندی محموله بررسی شود.

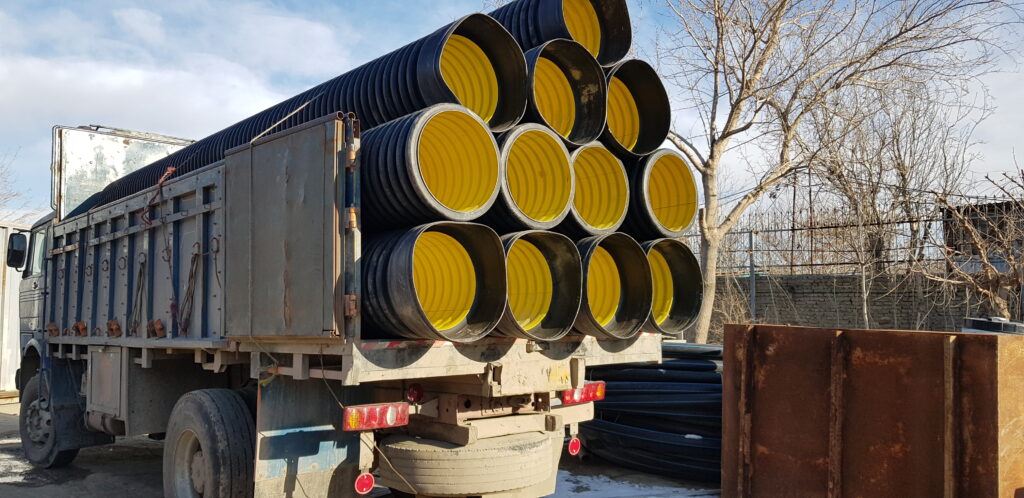

چیدمان لولههای داخل هم در کامیون و تریلی
پس از تشکیل دستههای تودرتو، این مجموعهها باید روی وسیله حمل به شکلی قرار گیرند که وزن بهصورت یکنواخت توزیع شود.
قرار دادن تمام دستههای سنگین در یک سمت میتواند باعث توزیع نامناسب بار روی محورها شود. همچنین ارتفاع زیاد محموله میتواند روی پایداری وسیله نقلیه اثر بگذارد.
چیدمان نهایی باید بر اساس ظرفیت مجاز وسیله حمل، وزن واقعی لولهها، طول شاخهها و الزامات حمل جادهای انجام شود.
مهاربندی لولههای کاروگیت پس از داخل همگذاری
بعد از تکمیل چیدمان، مهاربندی یکی از مهمترین مراحل است. لولهها نباید در زمان ترمز یا تغییر مسیر وسیله نقلیه آزادانه حرکت کنند.
تجهیزات مهاربندی باید نیروی کافی برای کنترل محموله ایجاد کنند، اما نباید باعث لهشدگی یا تغییر شکل موضعی پروفیل شوند.
محل قرارگیری تسمهها یا سایر تجهیزات مهاربندی باید با توجه به شکل محموله انتخاب شود و استفاده از تجهیزات دارای لبه تیز یا تماس مستقیم آسیبزا با جداره لوله باید کنترل شود.
تخلیه لولههای داخل همگذاریشده
تخلیه Nested Loading باید مرحلهای انجام شود. ابتدا باید وضعیت مهاربندی بررسی و سپس لولههای بیرونی یا مجموعههای بالایی طبق برنامه خارج شوند.
برای خارج کردن لوله داخلی نباید از کشش ناگهانی استفاده کرد. اگر بین دو لوله اصطکاک یا گیرکردگی ایجاد شده باشد، باید ابتدا وضعیت اتصال، تغییر شکل و محل تماس بررسی شود.
استفاده از نیروی بیش از حد میتواند به سوکت یا جداره لوله آسیب بزند و در نتیجه محصول در زمان نصب قابلیت آببندی مناسب خود را از دست بدهد.
تأثیر سختی حلقوی بر چیدمان و حمل
سختی حلقوی یکی از مشخصات مهم لولههای کاروگیت است که رفتار آنها را در برابر بارهای خارجی و تغییر شکل مشخص میکند.
در زمان حمل نیز نباید تصور کرد که افزایش سختی حلقوی، لوله را در برابر هر نوع فشار نقطهای یا ضربهای مصون میکند. اعمال نیروی موضعی نامناسب همچنان میتواند باعث آسیب پروفیل شود.
به همین دلیل، نوع لوله، سختی حلقوی، روش انبارش و روش مهاربندی باید بهصورت یک مجموعه بررسی شوند.
آسیبهای احتمالی در داخل همگذاری نادرست
اگر Nested Loading بدون بررسی ابعاد انجام شود، مشکلاتی مانند موارد زیر ممکن است ایجاد شوند:
- گیرکردن لوله داخلی
- آسیب به سوکت
- خراش جداره
- تغییر شکل پروفیل
- لهشدگی موضعی
- دشواری تخلیه
- افزایش زمان بارگیری
- آسیب به اتصالات
- کاهش کیفیت آببندی در زمان نصب
بعضی از این آسیبها ممکن است در زمان تحویل ظاهراً جزئی باشند، اما در زمان اجرای شبکه و اتصال لولهها مشکل ایجاد کنند.
بارگیری چند سایز در یک محموله
در پروژههایی که چند سایز مختلف سفارش داده میشود، بهتر است پیش از بارگیری، Loading Plan تهیه شود. این برنامه باید تعداد لولههای هر سایز، لوله بیرونی، لوله داخلی، وزن تقریبی و محل قرارگیری هر مجموعه را مشخص کند.
برای مثال، ممکن است بخشی از سایز کوچک داخل سایز متوسط قرار گیرد و چند مجموعه متوسط در کنار سایزهای بزرگتر روی تریلی چیده شوند.
این روش باعث میشود عملیات بارگیری از حالت آزمونوخطا خارج شود و احتمال آسیب به لولهها کاهش پیدا کند.
کنترل وزن و ظرفیت وسیله حمل
افزایش تعداد لولههای تودرتو نباید باعث عبور از ظرفیت مجاز وسیله حمل شود. اگرچه لولههای کوچک داخل فضای خالی لولههای بزرگ قرار میگیرند، اما وزن آنها همچنان به وزن کل محموله اضافه میشود.
بنابراین وزن هر سایز، تعداد شاخهها، وزن مجموعههای تودرتو و توزیع آنها روی کف بار باید محاسبه شود.
در پروژههای بزرگ، بهتر است پیش از بارگیری، وزن کل محموله و وضعیت بارگذاری محورها توسط مسئول حمل کنترل شود.
انبارش لولههای تودرتو پس از تخلیه
اگر لولهها بلافاصله وارد مرحله نصب نمیشوند، شرایط انبارش نیز باید در نظر گرفته شود. محل انبار باید صاف، پایدار و عاری از سنگهای تیز و اجسام آسیبزا باشد.
لولههای با سایز مختلف بهتر است بر اساس مشخصات فنی و محل مصرف تفکیک شوند. سوکتها و اتصالات نیز نباید در معرض ضربه یا فشار مستقیم قرار گیرند.
در صورت انبارش مجموعههای تودرتو، نباید وزن لولههای خارجی باعث تغییر شکل لولههای داخلی یا آسیب به پروفیل شود.
خطاهای رایج در چیدمان و داخل همگذاری
چند خطای اجرایی میتواند باعث افزایش هزینه یا آسیب محصول شود:
- انتخاب ترکیب سایزها فقط بر اساس نام اسمی
- بررسی نکردن قطر داخلی واقعی
- بیتوجهی به سوکت
- وارد کردن لوله با زاویه نامناسب
- استفاده از نیروی زیاد برای داخل بردن لوله
- کشیدن لوله روی زمین
- مهاربندی بیش از حد و ایجاد فشار نقطهای
- توزیع نامناسب وزن
- نادیده گرفتن طول متفاوت شاخهها
- تخلیه بدون برنامه لولههای تودرتو
- استفاده از تجهیزات بالابر نامناسب
نکات فنی برای سفارش لوله با هدف Nested Loading
اگر هدف پروژه از ابتدا، حمل تودرتوی لولهها باشد، بهتر است این موضوع هنگام سفارش به تأمینکننده اعلام شود. دریافت اطلاعاتی مانند قطر داخلی واقعی، قطر خارجی، ابعاد سوکت، طول شاخه، نوع پروفیل و سختی حلقوی میتواند در طراحی بارگیری کمک کند.
همچنین میتوان پیش از ارسال محموله، ترکیب سایزهای قابل داخل هم رفتن را با تأمینکننده بررسی کرد. این کار از بارگیری آزمایشی و احتمال گیرکردن لولهها در محل پروژه جلوگیری میکند.
کنترل نهایی قبل از حرکت محموله
پس از پایان چیدمان، باید سلامت لولهها، وضعیت سوکتها، مهاربندی، توزیع وزن و ابعاد کلی محموله کنترل شود.
هیچ لولهای نباید در شرایطی قرار گیرد که در اثر ترمز، شتاب یا حرکت جانبی بتواند از محل خود خارج شود. همچنین تجهیزات مهاربندی نباید باعث تغییر شکل محسوس یا آسیب به پروفیل شوند.
در محمولههای چندسایزی، ثبت تعداد و ترتیب لولهها نیز اهمیت دارد تا هنگام تحویل، تخلیه و کنترل موجودی مشخص باشد که هر سایز در کدام مجموعه قرار گرفته است.
