در پروژههای عمرانی، کشاورزی، فاضلاب، زهکشی و انتقال آب، بخش قابل توجهی از هزینه و زمان اجرای پروژه به حملونقل لولهها اختصاص پیدا میکند. لولههای کاروگیت به دلیل ساختار پروفیلدار، وزن نسبتاً پایین و تنوع زیاد در قطر، امکان چیدمان و حمل به شکلهای مختلف را دارند. یکی از روشهای مورد استفاده برای افزایش ظرفیت بارگیری، قرار دادن لولههای با قطر کوچکتر داخل لولههای بزرگتر است؛ روشی که در صورت رعایت ابعاد، محدودیتهای سازنده و اصول مهار بار میتواند فضای اشغالشده در وسیله حمل را کاهش دهد.
با این حال، داخل هم رفتن لولههای کاروگیت صرفاً به معنی انتخاب چند سایز مختلف و قرار دادن آنها داخل یکدیگر نیست. قطر داخلی واقعی، قطر خارجی، طول شاخه، شکل پروفیل، نوع اتصال، وجود سوکت، سختی حلقوی، ضخامت جداره و محدودیتهای مکانیکی باید پیش از بارگیری بررسی شوند. همچنین ترتیب قرارگیری لولهها باید به شکلی باشد که هنگام بارگیری، حمل و تخلیه به جداره، پروفیل و محل اتصال لولهها آسیب وارد نشود.
بارگیری لوله کاروگیت چیست؟
بارگیری لوله کاروگیت شامل مجموعه عملیاتی است که طی آن شاخهها یا کلافهای لوله از محل تولید یا انبار روی وسیله حمل قرار میگیرند و برای جابهجایی ایمن مهار میشوند.
در لولههای شاخهای، معمولاً موضوعاتی مانند سطح تماس، نحوه قرارگیری، مهار جانبی، توزیع وزن و جلوگیری از غلتیدن اهمیت دارند. در لولههایی که قابلیت قرارگیری داخل یکدیگر را دارند، علاوه بر این موارد باید ترتیب سایزها نیز از قبل مشخص شود.
هدف از بارگیری صحیح فقط استفاده حداکثری از فضای کامیون یا تریلی نیست. بار باید به شکلی توزیع شود که مرکز ثقل محموله، پایداری وسیله نقلیه، ایمنی تخلیه و سلامت لولهها نیز تحت کنترل باشد.
منظور از قرار دادن سایزهای مختلف لوله کاروگیت داخل یکدیگر چیست؟

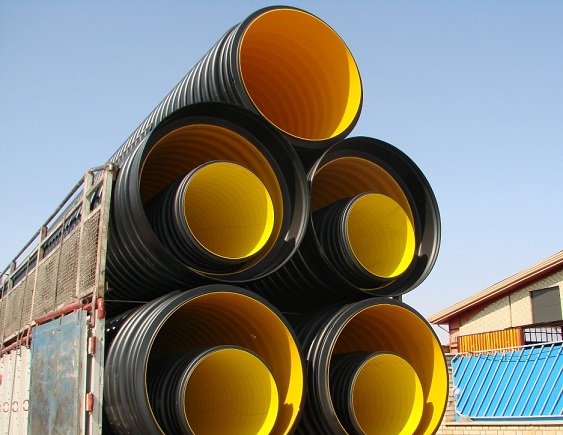

در این روش، لولهای با قطر خارجی کوچکتر درون لولهای با قطر داخلی بزرگتر قرار میگیرد. اگر اختلاف قطر مناسب باشد، میتوان چند سایز را بهصورت تودرتو یا Nested در یکدیگر قرار داد.
برای مثال، در یک محموله ممکن است لوله سایز کوچک داخل لوله متوسط و لوله متوسط داخل لوله بزرگ قرار بگیرد؛ البته این کار فقط زمانی امکانپذیر است که قطر داخلی، پروفیل و اتصالات اجازه ورود و خروج بدون آسیب را بدهند.
در لولههای کاروگیت، فقط عدد قطر اسمی تعیینکننده نیست. به دلیل وجود موجهای خارجی و گاهی سوکت یا کوپلر در انتهای لوله، ممکن است قطر داخلی آزاد در تمام طول شاخه یکسان نباشد. بنابراین بررسی ابعاد واقعی محصول پیش از طراحی بارگیری ضروری است.
چرا لولههای کاروگیت را داخل هم قرار میدهند؟
مهمترین دلیل این کار، استفاده بهتر از فضای حملونقل است. وقتی چند لوله کوچک درون یک لوله بزرگ قرار میگیرند، حجم خالی میان لولهها کاهش پیدا میکند و امکان حمل تعداد بیشتری لوله در یک محموله فراهم میشود.
این روش میتواند در پروژههایی که تعداد زیادی سایز مختلف مورد نیاز است، مزیت لجستیکی داشته باشد. همچنین کاهش تعداد سفرهای حملونقل میتواند روی هزینه جابهجایی، زمان تحویل و برنامهریزی پروژه اثر بگذارد.
با این حال، ظرفیت بارگیری باید بر اساس وزن مجاز وسیله نقلیه و محدودیتهای حمل تعیین شود. افزایش تعداد لولهها نباید باعث عبور از ظرفیت مجاز بار یا ایجاد محموله ناپایدار شود.
بررسی قطر داخلی و خارجی پیش از داخل هم رفتن
مهمترین مرحله در برنامهریزی بارگیری تودرتو، مقایسه قطر واقعی لولهها است.
برای قرار گرفتن یک لوله داخل لوله دیگر، قطر خارجی لوله داخلی باید از قطر داخلی آزاد لوله بیرونی کوچکتر باشد. علاوه بر اختلاف قطر، باید فضای کافی برای ورود، خروج و جابهجایی لوله نیز وجود داشته باشد.
بهصورت ساده میتوان رابطه زیر را در نظر گرفت:
قطر خارجی لوله داخلی < قطر داخلی آزاد لوله خارجی
اما این رابطه بهتنهایی کافی نیست. پروفیل کاروگیت، بیضیشدن احتمالی، تلرانس ابعادی، سوکت، کوپلر، تغییر شکل ناشی از بارگذاری و شرایط واقعی محصول نیز باید در نظر گرفته شوند.
تأثیر پروفیل کاروگیت بر بارگیری
ساختار موجدار لوله کاروگیت یکی از مهمترین عواملی است که باید هنگام داخل هم گذاشتن لولهها مورد توجه قرار گیرد. پروفیلهای مختلف ممکن است ارتفاع موج، شکل مقطع و سختی حلقوی متفاوتی داشته باشند.
در بعضی محصولات، فضای داخلی نسبتاً یکنواخت است، اما در برخی مدلها شکل انتهای لوله یا وجود اتصالات میتواند ورود لوله کوچکتر را محدود کند.
به همین دلیل، نمیتوان صرفاً بر اساس نام سایز اعلام کرد که دو لوله حتماً قابلیت داخل هم رفتن دارند. برای هر ترکیب سایزی باید ابعاد واقعی محصول و دستورالعمل تولیدکننده بررسی شود.
نقش سوکت و کوپلر در داخل هم رفتن لولهها
وجود سوکت یا قسمت مادگی در انتهای لوله یکی از محدودیتهای مهم در چیدمان تودرتو است. ممکن است بدنه یک لوله بهراحتی داخل لوله بزرگتر قرار گیرد، اما سوکت انتهایی آن به دلیل قطر بیشتر نتواند وارد شود.
در چنین شرایطی، ممکن است لازم باشد لولهها از سمت مشخصی وارد یکدیگر شوند یا ترتیب خاصی برای چیدمان در نظر گرفته شود.
اگر لوله دارای واشر، کوپلر یا قطعه اتصال جداگانه باشد، این اجزا نیز باید در برنامه بارگیری لحاظ شوند. فشار یا ضربه به قسمت سوکت میتواند در زمان نصب بعدی باعث مشکل در آببندی شود.
انتخاب ترتیب سایزها برای بارگیری
ترتیب قرارگیری سایزها باید قبل از شروع عملیات بارگیری مشخص شود. معمولاً ابتدا بزرگترین سایز بهعنوان لوله بیرونی انتخاب شده و سپس سایزهایی که از نظر قطر قابلیت ورود دارند، درون آن قرار میگیرند.
ترتیب صحیح به شکل زیر قابل بررسی است:
- تعیین بزرگترین قطر لوله
- بررسی قطر داخلی واقعی آن
- تعیین سایز سازگار بعدی
- کنترل قطر خارجی لوله داخلی
- بررسی سوکت و اتصالات
- بررسی طول شاخهها
- کنترل امکان ورود و خروج
- تعیین ترتیب نهایی چیدمان
در صورت وجود چند سایز، لزوماً بهترین حالت این نیست که همه سایزهای کوچکتر پشت سر هم داخل بزرگترین لوله قرار گیرند. طول، وزن و تعداد شاخهها نیز باید با ظرفیت حمل هماهنگ شوند.
آیا همه سایزهای لوله کاروگیت داخل هم میروند؟
خیر. قابلیت داخل هم رفتن به مشخصات واقعی محصول وابسته است.
دو لوله با سایز اسمی متفاوت ممکن است به دلیل اختلاف کم قطر، وجود سوکت، شکل پروفیل یا محدودیت داخلی نتوانند بهصورت تودرتو قرار بگیرند.
همچنین ممکن است یک ترکیب سایزی از نظر قطر امکانپذیر باشد، اما به دلیل طول زیاد، وزن بالا یا احتمال گیرکردن در زمان تخلیه، برای حمل تودرتو مناسب نباشد.
بنابراین پیش از سفارش یا بارگیری، بهتر است Nested Loading Plan یا جدول ترکیب سایزها تهیه شود.
روش صحیح بارگیری لولههای کاروگیت
پیش از بارگیری، کف وسیله حمل باید بررسی و از وجود اجسام تیز، قطعات فلزی، سنگ و آلودگیهایی که میتوانند به جداره لوله آسیب بزنند پاک شود.
لولهها باید روی سطحی قرار گیرند که باعث تمرکز بار در نقاط محدود نشود. در صورت نیاز میتوان از تکیهگاه یا جداکننده مناسب استفاده کرد.
هنگام قرار دادن لولهها روی وسیله حمل، نباید آنها از ارتفاع رها شوند. استفاده از تجهیزات بالابر مناسب و کنترلشده میتواند احتمال ضربه به پروفیل و اتصالات را کاهش دهد.
پس از قرارگیری محموله، لولهها باید بهگونهای مهار شوند که در زمان ترمز، شتابگیری، پیچیدن یا عبور از مسیرهای ناهموار جابهجا نشوند.
نکات مهم هنگام بلند کردن لوله
لولههای کاروگیت، بهخصوص سایزهای بزرگ، باید با تجهیزات مناسب جابهجا شوند. بلند کردن لوله از یک نقطه نامناسب میتواند باعث خمش یا تغییر شکل موضعی شود.
استفاده از زنجیر یا سیم فلزی بدون محافظ مناسب نیز ممکن است به سطح لوله آسیب وارد کند. در عملیات حمل بهتر است روش بلندکردن مطابق دستورالعمل سازنده و تجهیزات مناسب انتخاب شود.
همچنین در زمان جابهجایی نباید لوله روی زمین کشیده شود؛ زیرا اصطکاک و برخورد با اجسام سخت میتواند سطح خارجی و لبههای اتصال را آسیبپذیر کند.
نحوه مهار لولهها روی کامیون یا تریلی
پس از چیدمان، محموله باید به شکل مناسبی مهار شود. هدف از مهاربندی، جلوگیری از حرکت جانبی و طولی لولهها در طول مسیر است.
تجهیزات مهار نباید به شکلی بسته شوند که فشار موضعی بیش از حد به جداره کاروگیت وارد کنند. فشار نقطهای میتواند باعث تغییر شکل پروفیل شود، بهخصوص اگر لوله برای مدت طولانی تحت نیروی نامناسب قرار گیرد.
محل و روش مهاربندی باید با وزن، قطر، تعداد لایهها و نوع وسیله حمل هماهنگ باشد و محدودیتهای حمل جادهای نیز رعایت شوند.
اهمیت توزیع وزن در محموله
یکی از اشتباهات رایج این است که تمام لولههای سنگین در یک سمت وسیله حمل قرار داده شوند. چنین چیدمانی میتواند توزیع بار روی محورهای وسیله نقلیه را نامتعادل کند.
وزن لولههای بزرگتر، تعداد لولههای داخلی و تجهیزات جانبی باید در زمان برنامهریزی بارگیری محاسبه شوند.
هدف، ایجاد محمولهای است که علاوه بر استفاده مناسب از فضای موجود، از نظر مرکز ثقل و توزیع وزن نیز شرایط قابل قبول داشته باشد.
بارگیری لوله کاروگیت با سایزهای مختلف
وقتی چند سایز مختلف در یک محموله قرار میگیرند، ابتدا باید مشخص شود کدام سایزها قابلیت داخل هم رفتن دارند.
برای مثال، اگر چهار سایز مختلف در اختیار باشد، ممکن است فقط دو یا سه سایز امکان Nested شدن داشته باشند. در این حالت باقی لولهها باید در بخش دیگری از محموله قرار گیرند.
بهتر است پیش از بارگیری، یک جدول ساده تهیه شود:
| سایز بیرونی | سایزهای قابل بررسی برای داخل رفتن | وضعیت |
|---|---|---|
| سایز بزرگ | سایز متوسط | نیازمند کنترل قطر داخلی |
| سایز بزرگ | سایز کوچک | نیازمند کنترل سوکت و طول |
| سایز متوسط | سایز کوچک | نیازمند کنترل ابعاد واقعی |
| سایز کوچک | سایز دیگر | بسته به محصول |
این جدول باید با ابعاد واقعی تولیدکننده تکمیل شود و نباید بر اساس سایز اسمی بهتنهایی تصمیمگیری کرد.
تخلیه لولههای داخل هم رفته
تخلیه محموله تودرتو باید با دقت بیشتری نسبت به لولههای جداگانه انجام شود. ابتدا باید لولههای بیرونی بهگونهای خارج شوند که امکان دسترسی به لولههای داخلی فراهم شود.
کشیدن شدید لوله داخلی در صورتی که بین دو جداره اصطکاک یا گیرکردگی ایجاد شده باشد، میتواند به پروفیل یا لبههای لوله آسیب وارد کند.
در صورت گیر کردن، ابتدا باید علت مشخص شود. اعمال نیروی ناگهانی یا استفاده از ماشینآلات برای کشیدن لوله بدون روش اجرایی مناسب میتواند باعث تغییر شکل یا آسیب جداره شود.
جلوگیری از آسیب به لوله در زمان حمل
آسیبهای رایج هنگام حمل شامل خراش عمیق، لهشدگی موضعی، تغییر شکل پروفیل، آسیب به سوکت و ضربه به لبههای اتصال هستند.
پیش از بارگیری باید وضعیت ظاهری لولهها بررسی شود تا محصول آسیبدیده وارد محموله نشود. پس از تخلیه نیز بهتر است لولهها از نظر تغییر شکل یا آسیب احتمالی ناشی از حمل کنترل شوند.
اگر لوله در پروژهای حساس استفاده میشود، کنترل ابعادی و ظاهری پیش از نصب میتواند از انتقال یک قطعه آسیبدیده به مرحله اجرا جلوگیری کند.
نکات مهم برای بارگیری لولههای سایز بزرگ
در سایزهای بزرگ، وزن هر شاخه و ابعاد آن افزایش پیدا میکند و عملیات بارگیری به تجهیزات مناسبتری نیاز دارد.
در این شرایط، ظرفیت جرثقیل، لیفتراک یا سایر تجهیزات، نقاط بلندکردن، ظرفیت وسیله حمل و مسیر حرکت باید پیش از شروع عملیات بررسی شوند.
همچنین در لولههای بزرگ، تغییر شکل ناشی از وزن خود لوله و نحوه قرارگیری روی تکیهگاه اهمیت بیشتری دارد. قرار دادن لوله روی نقاط محدود میتواند باعث تمرکز تنش و تغییر شکل موضعی شود.
انبارش لولههای کاروگیت پس از تخلیه
پس از تخلیه، لولهها باید روی سطح مناسب و عاری از سنگ و اجسام تیز قرار گیرند. چیدمان نباید به شکلی باشد که وزن لایههای بالایی باعث تغییر شکل بیش از حد لولههای پایینی شود.
در صورت انبارش چند سایز، بهتر است محصولات بر اساس قطر، نوع پروفیل، سختی حلقوی و مشخصات فنی تفکیک شوند.
سوکتها و لبههای اتصال نیز باید در برابر ضربه و فشار محافظت شوند تا هنگام اجرای شبکه، آببندی اتصال با مشکل مواجه نشود.
خطاهای رایج هنگام بارگیری لوله کاروگیت
چند اشتباه میتواند باعث آسیب به لوله یا افزایش هزینه حمل شود:
- انتخاب سایزهای تودرتو فقط بر اساس قطر اسمی
- بیتوجهی به قطر داخلی واقعی
- نادیده گرفتن سوکت و کوپلر
- پرتاب یا رها کردن لوله هنگام بارگیری
- کشیدن لوله روی زمین
- مهاربندی با فشار نقطهای زیاد
- توزیع نامناسب وزن روی وسیله حمل
- استفاده از تجهیزات بالابر نامناسب
- بیتوجهی به ظرفیت مجاز وسیله نقلیه
- تخلیه لوله داخلی با اعمال نیروی ناگهانی
- قرار دادن لوله روی سطوح دارای اجسام تیز
نکات خرید برای حمل و بارگیری لوله کاروگیت
اگر از ابتدا مشخص باشد که لولهها باید بهصورت تودرتو حمل شوند، این موضوع بهتر است هنگام خرید و سفارش اعلام شود. اطلاعاتی مانند قطر خارجی، قطر داخلی، طول شاخه، نوع پروفیل، نوع سوکت و تعداد لولهها باید از تأمینکننده دریافت شود.
در پروژههایی که چند سایز مختلف همزمان خریداری میشوند، میتوان پیش از تحویل یک برنامه چیدمان تهیه کرد تا مشخص شود کدام سایزها داخل یکدیگر قرار میگیرند.
این کار میتواند از بارگیری آزمایشی ناموفق، آسیب به لولهها و اشغال غیرضروری فضای وسیله حمل جلوگیری کند.
کنترل نهایی پیش از حرکت محموله
پس از تکمیل بارگیری، وضعیت تمام لولهها، مهاربندی، توزیع وزن و ایمنی محموله باید بررسی شود. هیچ بخشی از لوله نباید در وضعیت ناپایدار یا بدون مهار مناسب قرار گرفته باشد.
همچنین باید اطمینان حاصل شود که تجهیزات مهاربندی باعث آسیب به پروفیل، سوکت یا جداره نشدهاند. ارتفاع و ابعاد کلی محموله نیز باید با محدودیتهای وسیله نقلیه و الزامات حمل مطابقت داشته باشد.
برای محمولههای چندسایزی، ثبت ترتیب چیدمان و تعداد لولههای هر سایز نیز میتواند در زمان تحویل و تخلیه، کنترل موجودی و جلوگیری از اشتباه اجرایی را سادهتر کند.
