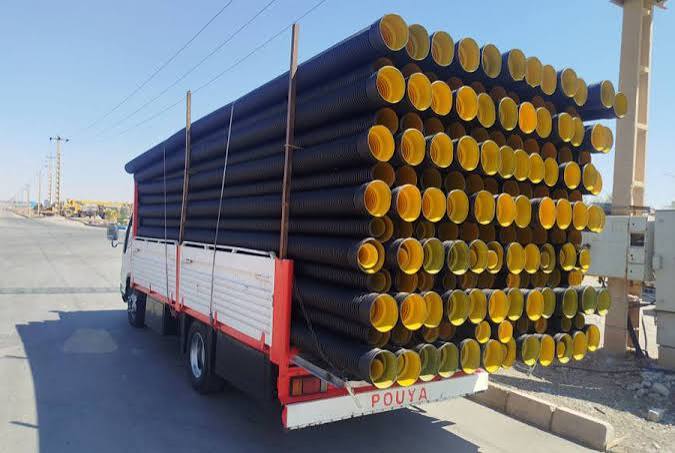

ظرفیت حمل لولههای کاروگیت یکی از موضوعات مهم در زمان برنامهریزی خرید و ارسال پروژههای لولهگذاری است. تعداد لولههایی که در یک کامیون یا ترانزیت قرار میگیرند، در درجه اول به قطر خارجی، طول شاخه، نحوه چیدمان و فضای مفید وسیله حمل بستگی دارد.
نکته مهم این است که سختی حلقوی ۱۶ و ۳۱٫۵ کیلو نیوتن بهتنهایی تعیینکننده تعداد لوله قابل حمل در خودرو نیست. اگر دو لوله با قطر اسمی یکسان، طول شاخه یکسان و ابعاد خارجی مشابه تولید شده باشند، از نظر فضای اشغالشده میتوانند تقریباً به یک تعداد در ماشین قرار بگیرند. تفاوت اصلی میان آنها معمولاً در وزن هر متر یا وزن هر شاخه ایجاد میشود.
برای مثال، اگر یک لوله کاروگیت ۶۰۰ میلیمتری با سختی حلقوی ۱۶ کیلو نیوتن و نمونه ۳۱٫۵ کیلو نیوتن دارای طول و ابعاد خارجی یکسان باشند، ظرفیت حجمی بارگیری آنها یکسان خواهد بود؛ اما مدل ۳۱٫۵ کیلو نیوتن ممکن است به دلیل ساختار یا مقدار مواد مصرفی بیشتر، وزن بیشتری داشته باشد. در این حالت باید علاوه بر فضای خودرو، ظرفیت وزنی مجاز وسیله نقلیه نیز کنترل شود.
جدول ظرفیت حمل لوله کاروگیت
جدول زیر ظرفیت حمل بر اساس اطلاعات اعلامشده برای لولههای کاروگیت با سختی حلقوی ۳۱٫۵ کیلو نیوتن را نشان میدهد. در صورتی که لولههای ۱۶ و ۳۱٫۵ کیلو نیوتن در یک قطر و با ابعاد خارجی و طول شاخه یکسان تولید شوند، ظرفیت فضایی بارگیری آنها نیز میتواند مشابه باشد.
| قطر لوله | سختی حلقوی | کامیون تک یا جفت | تعداد تقریبی شاخه ۶ متری | ترانزیت | تعداد تقریبی شاخه ۶ متری |
|---|---|---|---|---|---|
| ۱۶۰ میلیمتر | ۱۶ / ۳۱٫۵ kN | ۹۵۰ متر | ۱۵۹ شاخه | ۲۳۰۰ متر | حدود ۳۸۳ شاخه |
| ۲۰۰ میلیمتر | ۱۶ / ۳۱٫۵ kN | ۶۰۰ متر | ۱۰۰ شاخه | ۱۵۰۰ متر | ۲۵۰ شاخه |
| ۲۵۰ میلیمتر | ۱۶ / ۳۱٫۵ kN | ۳۶۰ متر | ۶۰ شاخه | ۹۶۰ متر | ۱۶۰ شاخه |
| ۳۱۵ میلیمتر | ۱۶ / ۳۱٫۵ kN | ۲۱۶ متر | ۳۶ شاخه | ۵۷۶ متر | ۹۶ شاخه |
| ۴۰۰ میلیمتر | ۱۶ / ۳۱٫۵ kN | ۱۵۰ متر | ۲۵ شاخه | ۳۳۰ متر | ۵۵ شاخه |
| ۵۰۰ میلیمتر | ۱۶ / ۳۱٫۵ kN | ۹۰ متر | ۱۵ شاخه | ۱۸۰ متر | ۳۰ شاخه |
| ۶۰۰ میلیمتر | ۱۶ / ۳۱٫۵ kN | ۵۴ متر | ۹ شاخه | ۱۳۲ متر | ۲۲ شاخه |
| ۷۰۰ میلیمتر | ۱۶ / ۳۱٫۵ kN | ۴۲ متر | ۶ شاخه | ۷۲ متر | ۱۲ شاخه |
| ۸۰۰ میلیمتر | ۱۶ / ۳۱٫۵ kN | ۳۰ متر | ۵ شاخه | ۶۰ متر | ۱۰ شاخه |
| ۹۰۰ میلیمتر | ۱۶ / ۳۱٫۵ kN | ۲۴ متر | ۴ شاخه | ۴۸ متر | ۸ شاخه |
| ۱۰۰۰ میلیمتر | ۱۶ / ۳۱٫۵ kN | ۲۴ متر | ۴ شاخه | ۴۸ متر | ۸ شاخه |
| ۱۲۰۰ میلیمتر | ۱۶ / ۳۱٫۵ kN | ۱۸ متر | ۳ شاخه | ۳۶ متر | ۶ شاخه |
| ۱۴۰۰ میلیمتر | ۱۶ / ۳۱٫۵ kN | ۱۲ متر | ۲ شاخه | ۲۴ متر | ۴ شاخه |
آیا لوله ۱۶ و ۳۱٫۵ کیلو نیوتن به یک اندازه در ماشین جا میشوند؟
در حالت کلی، بله؛ اگر ابعاد خارجی و طول شاخه دو محصول یکسان باشد، از نظر فضای بارگیری تفاوتی بین آنها وجود ندارد.
عبارت ۱۶ یا ۳۱٫۵ کیلو نیوتن به سختی حلقوی لوله مربوط میشود و بیانگر ظرفیت تحمل فشار داخلی نیست. افزایش سختی حلقوی معمولاً میتواند از طریق تغییر هندسه پروفیل، ضخامت بخشهای مختلف جداره یا افزایش مقدار مواد مصرفی ایجاد شود. بنابراین ممکن است وزن لوله ۳۱٫۵ کیلو نیوتن از نمونه ۱۶ کیلو نیوتن بیشتر باشد، اما این افزایش وزن لزوماً باعث کاهش تعداد لوله در خودرو نمیشود؛ مگر اینکه وزن کل محموله از ظرفیت مجاز خودرو عبور کند.
به همین دلیل، در برنامهریزی حمل باید دو محدودیت جداگانه بررسی شود:
۱. ظرفیت حجمی:
یعنی چند شاخه با توجه به قطر خارجی، طول و نحوه چیدمان در فضای خودرو قرار میگیرند.
۲. ظرفیت وزنی:
یعنی وزن مجموع لولهها، اتصالات و تجهیزات بارگیری از ظرفیت مجاز وسیله نقلیه بیشتر نباشد.
اگر ظرفیت حجمی زودتر از ظرفیت وزنی پر شود، تعداد لولههای ۱۶ و ۳۱٫۵ کیلو نیوتن میتواند یکسان باشد. اگر در یک سایز یا محصول خاص، وزن محموله به محدودیت خودرو برسد، ظرفیت واقعی حمل باید بر اساس وزن نیز کنترل شود.
چرا سختی حلقوی بالاتر لزوماً به معنی تعداد کمتر در ماشین نیست؟
سختی حلقوی یک ویژگی سازهای لوله است که مقاومت آن را در برابر تغییر شکل شعاعی تحت بارهای خارجی توصیف میکند. در لولههای کاروگیت، این ویژگی به ساختار پروفیل و هندسه جداره وابسته است.
بنابراین نمیتوان گفت هر لولهای که سختی حلقوی بالاتری دارد، الزاماً فضای بیشتری اشغال میکند. برای مقایسه دو محصول باید قطر خارجی واقعی، طول، شکل پروفیل، ارتفاع کاروگیت و ابعاد سوکت بررسی شود.
برای نمونه، ممکن است دو لوله ۸۰۰ میلیمتری با سختی حلقوی متفاوت، از نظر قطر خارجی و طول شاخه کاملاً مشابه باشند. در این شرایط، از نظر فضای هندسی خودرو هر دو محصول تقریباً ظرفیت بارگیری یکسانی دارند.
تفاوت اصلی میتواند در وزن هر شاخه باشد؛ موضوعی که هنگام انتخاب کامیون و کنترل ظرفیت مجاز بار باید مورد توجه قرار گیرد.
تأثیر طول شاخه بر ظرفیت حمل
طول شاخه نیز در ظرفیت حمل اهمیت زیادی دارد. جدول بالا بر مبنای شاخههای ۶ متری تنظیم شده است. برای مثال، ظرفیت ۱۵۰ متر برای لوله ۴۰۰ میلیمتر معادل ۲۵ شاخه ۶ متری است.
بنابراین اگر طول شاخه تغییر کند، تعداد شاخهها نیز تغییر خواهد کرد؛ حتی اگر مجموع طول قابل حمل ثابت بماند.
به همین دلیل هنگام استعلام حمل، بهتر است علاوه بر قطر لوله و سختی حلقوی، طول دقیق هر شاخه نیز در نظر گرفته شود.
نکات حمل لولههای کاروگیت با سختی حلقوی مختلف
در حمل لولههای کاروگیت ۱۶ و ۳۱٫۵ کیلو نیوتن، صرفاً تفاوت سختی حلقوی نباید مبنای تعیین ظرفیت حمل قرار گیرد. موارد زیر نیز اهمیت دارند:
- قطر خارجی واقعی لوله
- طول هر شاخه
- وزن هر متر
- وزن هر شاخه
- تعداد لایههای قابل چیدمان
- ابعاد سوکت
- وجود رینگ آببندی
- ظرفیت مجاز کامیون یا ترانزیت
- نحوه مهار بار
- امکان تو در تو قرار گرفتن لولهها در صورت تأیید سازنده
- محدودیتهای ابعادی حمل جادهای
در زمان بارگیری نیز باید از تماس مستقیم زنجیر یا تجهیزات نامناسب با جداره لوله جلوگیری شود. استفاده از روش مهاربندی مناسب، جلوگیری از غلتیدن لولهها و محافظت از سوکت و رینگ آببندی اهمیت زیادی دارد.
ظرفیت حمل برای پروژههای بزرگ
در پروژههایی که حجم زیادی از لوله کاروگیت خریداری میشود، محاسبه تعداد سرویس حمل میتواند تأثیر قابل توجهی بر هزینه نهایی پروژه داشته باشد.
برای سایزهای کوچک مانند ۱۶۰، ۲۰۰ و ۲۵۰ میلیمتر، تعداد شاخه قابل حمل در هر سرویس بیشتر است. با افزایش قطر، تعداد شاخه کاهش پیدا میکند و در سایزهای بزرگ مانند ۱۰۰۰، ۱۲۰۰ و ۱۴۰۰ میلیمتر، فضای بارگیری به عامل مهمتری تبدیل میشود.
در این شرایط، برنامه حمل بهتر است براساس طول کل مورد نیاز پروژه، تعداد شاخه، وزن کل، ظرفیت خودرو و محل تخلیه تنظیم شود.
یک نکته مهم درباره اعداد جدول
ظرفیتهای اعلامشده در این جدول، ظرفیت حمل موردنظر برای این محصولات هستند و نباید بدون تطبیق با ابعاد و مشخصات واقعی تولیدکننده به همه محصولات مشابه تعمیم داده شوند.
بهخصوص برای مقایسه لولههای ۱۶ و ۳۱٫۵ کیلو نیوتن، بهتر است وزن واحد هر دو محصول نیز از دیتاشیت یا اطلاعات کارخانه دریافت شود. اگر قطر خارجی و طول شاخه یکسان باشد، تعداد شاخه از نظر فضای فیزیکی میتواند برابر باشد؛ اما ظرفیت نهایی حمل باید با وزن مجاز وسیله نقلیه نیز تطبیق داده شود.
بنابراین برای استعلام حمل، بهترین روش این است که سه مشخصه همزمان بررسی شوند: ابعاد لوله، طول شاخه و وزن محصول. با این روش میتوان ظرفیت واقعی کامیون یا ترانزیت را بدون اتکا به سختی حلقوی بهتنهایی تعیین کرد.
