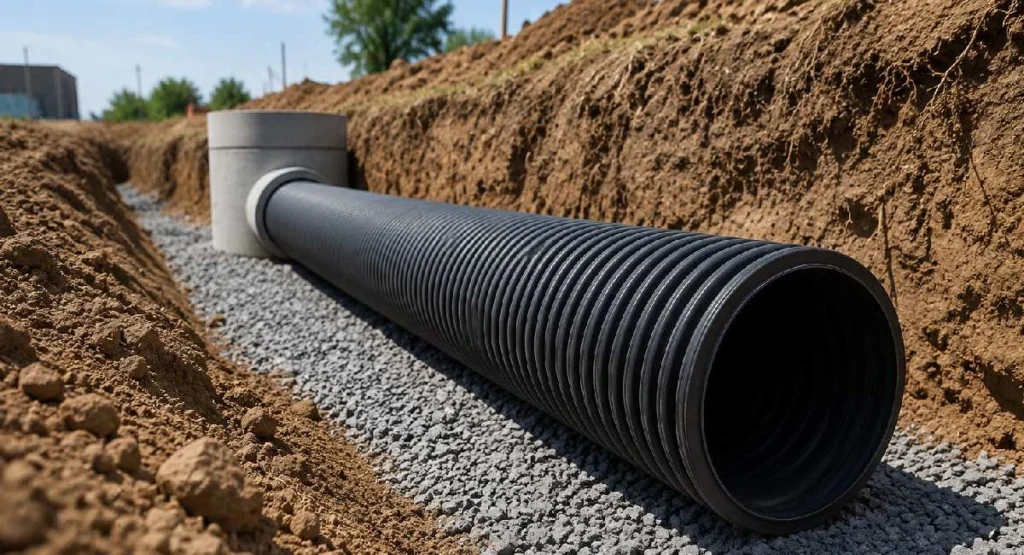

شیببندی لوله کاروگیت در شبکههای جمعآوری و انتقال آب سطحی، یکی از مراحل حساس طراحی و اجراست. بسیاری از مشکلاتی که پس از بهرهبرداری به شکل تجمع آب، کاهش عملکرد هیدرولیکی، رسوبگذاری یا آبگرفتگی دیده میشوند، ممکن است ریشه در خطاهای مربوط به تراز و شیب خط داشته باشند.
نکته مهم این است که شیب فقط روی نقشه تعیین نمیشود؛ بلکه باید در زمان اجرای ترانشه، بستر، نصب لوله و تکمیل خاک اطراف نیز حفظ و کنترل شود.
۱. انتخاب شیب ثابت برای تمام پروژهها
یکی از اشتباهات رایج، استفاده از یک مقدار ثابت برای شیب تمام خطوط لوله کاروگیت است. شرایط پروژهها یکسان نیست و عواملی مانند دبی طراحی، قطر لوله، طول مسیر، توپوگرافی، تراز خروجی و شرایط هیدرولیکی میتوانند روی شیب مورد نیاز اثر بگذارند.
راهکار: شیب باید از محاسبات هیدرولیکی و ترازهای واقعی پروژه به دست آید و نباید صرفاً بر اساس تجربه یک پروژه دیگر انتخاب شود.
۲. تعیین شیب بدون توجه به تراز خروجی
ممکن است مسیر لوله در نقشه دارای شیب مناسبی باشد، اما تراز محل تخلیه با این شیب هماهنگ نباشد. در چنین شرایطی، هنگام اجرا ممکن است نیاز به تغییر مسیر یا ایجاد شکستهای ناخواسته در خط ایجاد شود.
راهکار: تراز خروجی، شرایط پاییندست و محل نهایی تخلیه باید از ابتدای طراحی در محاسبات لحاظ شوند.
۳. کنترل نکردن تراز کف ترانشه
یکی از خطاهای اجرایی مهم، نصب لوله روی کفی است که بهصورت یکنواخت و مطابق تراز طراحی آماده نشده است. وجود برآمدگی، فرورفتگی یا نقاط نرم در کف ترانشه میتواند باعث تغییر تراز لوله شود.
راهکار: پیش از اجرای بستر، کف ترانشه باید از نظر تراز و شرایط خاک کنترل و در صورت نیاز اصلاح شود.
۴. بیتوجهی به کیفیت بستر
بستر لوله فقط برای ایجاد یک سطح صاف نیست؛ بلکه در حفظ تراز و توزیع مناسب تکیهگاه نقش دارد.
اگر بستر در طول مسیر دارای ضخامت یا تراکم یکنواخت نباشد، امکان ایجاد نشست موضعی وجود دارد. در این حالت ممکن است شیب واقعی لوله پس از مدتی با شیب اولیه متفاوت شود.
راهکار: مصالح بستر، آمادهسازی سطح، ضخامت طراحیشده و کیفیت اجرای آن باید کنترل شوند.
۵. ایجاد نقاط کمتراز در طول مسیر
گاهی ابتدا و انتهای خط در تراز صحیح قرار دارند، اما در میانه مسیر یک نقطه پایینتر ایجاد میشود. این حالت میتواند در اثر اجرای نامناسب بستر، نشست خاک یا تغییر شکل موضعی ترانشه ایجاد شود.
این خطا اهمیت زیادی دارد، زیرا بررسی صرفاً ابتدا و انتهای خط نمیتواند چنین مشکلی را نشان دهد.
راهکار: تراز مسیر باید در نقاط میانی و نقاط حساس نیز کنترل شود، نه فقط در ابتدا و انتهای لوله.
۶. اصلاح شیب با فشار دادن یا جابهجا کردن لوله
در برخی پروژهها، زمانی که تراز لوله با نقشه مطابقت ندارد، ممکن است تلاش شود با جابهجایی موضعی لوله یا تغییر وضعیت آن مشکل برطرف شود.
این روش میتواند باعث ایجاد تکیهگاه نامناسب، فشار موضعی یا اختلال در اتصال شود.
راهکار: اصلاح باید از طریق اصلاح بستر و شرایط نصب انجام شود، نه با اعمال فشار موضعی به بدنه لوله.
۷. کنترل نکردن شیب بعد از اجرای مصالح اطراف لوله
ممکن است لوله در زمان نصب کاملاً تراز باشد، اما اجرای نامناسب مصالح اطراف یا عملیات تراکم باعث جابهجایی آن شود.
این مسئله بهخصوص در لولههای انعطافپذیر اهمیت دارد، زیرا عملکرد آنها به تعامل مناسب با خاک اطراف وابسته است.
راهکار: پس از مراحل اصلی اجرای مصالح اطراف لوله، وضعیت خط و نقاط حساس از نظر تراز و مسیر بررسی شود.
۸. تصور اینکه شیب بیشتر همیشه عملکرد بهتر ایجاد میکند
افزایش شیب میتواند در شرایط خاص باعث افزایش سرعت جریان شود، اما این موضوع به معنای بهتر بودن همیشگی آن نیست. سرعت بیشتر جریان میتواند شرایط خروجی و کنترل انرژی جریان را تحت تأثیر قرار دهد.
از طرف دیگر، اگر شیب بیش از نیاز طراحی باشد، ممکن است با ترازهای پروژه یا محدودیتهای اجرایی سازگار نباشد.
راهکار: شیب باید بر اساس شرایط هیدرولیکی و هندسی واقعی پروژه تعیین شود، نه با این فرض که «هرچه شیب بیشتر، بهتر».
۹. بیتوجهی به طول مسیر
در مسیرهای طولانی، خطای تراز میتواند در طول خط تجمع پیدا کند. یک اختلاف کوچک در اجرای هر بخش، در صورت کنترل نشدن، ممکن است در ادامه مسیر باعث تغییر محسوس تراز نهایی شود.
راهکار: مسیرهای طولانی باید به بخشهای قابل کنترل تقسیم شوند و تراز نقاط کلیدی بهصورت مرحلهای بررسی شود.
۱۰. ناهماهنگی شیب بین خطوط متصل به منهول
در محل منهول یا حوضچه، چند خط ممکن است به یک نقطه متصل شوند. اگر تراز ورودی و خروجیها بهدرستی طراحی نشود، ممکن است جریان در داخل سازه با شرایط نامناسبی مواجه شود.
راهکار: تراز تمام ورودیها، خروجیها و کف سازه باید در نقشه اجرایی مشخص و هنگام اجرا کنترل شود.
۱۱. بیتوجهی به تغییرات توپوگرافی زمین
در زمینهایی که شیب طبیعی متغیر است، تلاش برای اجرای یک شیب یکنواخت در تمام مسیر ممکن است باعث افزایش عمق ترانشه یا ایجاد مشکلات اجرایی شود.
در چنین شرایطی ممکن است طراحی مسیر به چند بخش با شیبهای متفاوت نیاز داشته باشد.
راهکار: مسیر لوله باید بر اساس توپوگرافی واقعی زمین و ترازهای پروژه طراحی شود و محدودیتهای اجرایی نیز از ابتدا در نظر گرفته شوند.
۱۲. کنترل شیب فقط با اندازهگیری سطحی
بررسی ظاهری مسیر یا اندازهگیری چند نقطه محدود نمیتواند همیشه وضعیت واقعی خط مدفون را مشخص کند.
ممکن است سطح زمین مناسب به نظر برسد، اما لوله در زیر خاک دارای تغییر تراز یا جابهجایی موضعی باشد.
راهکار: کنترل باید بر اساس روشهای نقشهبرداری و کنترل تراز مناسب پروژه انجام شود و نقاط حساس بهصورت سیستماتیک بررسی شوند.
جدول خطاهای شیببندی و پیامدهای احتمالی
| خطای اجرایی یا طراحی | پیامد احتمالی | اقدام اصلاحی |
|---|---|---|
| شیبگذاری بدون محاسبات | عملکرد نامناسب جریان | بازبینی طراحی هیدرولیکی |
| تراز نامناسب خروجی | اختلال در تخلیه | اصلاح تراز و مسیر |
| بستر ناصاف | تغییر تراز لوله | اصلاح بستر |
| نشست موضعی | ایجاد نقاط کمتراز | بررسی و اصلاح ناحیه زیر لوله |
| عدم کنترل حین اجرا | انحراف از نقشه | کنترل مرحلهای تراز |
| تراکم نامناسب اطراف لوله | جابهجایی یا تغییر شکل | اصلاح روش اجرای مصالح پیرامونی |
| شیب بیش از نیاز | افزایش سرعت و مشکلات خروجی | بازبینی هیدرولیکی |
| اتصال نامناسب خطوط در منهول | اختلال در مسیر جریان | کنترل تراز ورودی و خروجی |
| بیتوجهی به توپوگرافی | افزایش مشکلات اجرایی | بازطراحی مسیر |
| نبود برنامه نگهداری | افزایش احتمال گرفتگی | پیشبینی دسترسی و بازرسی |
چگونه از خطاهای شیببندی جلوگیری کنیم؟
برای کاهش خطاهای مربوط به شیب، بهتر است کنترل تراز به یک مرحله محدود نشود و در چند نقطه از فرآیند اجرا انجام گیرد:
مرحله اول؛ پیش از حفاری:
ترازهای پروژه، مسیر، نقاط ابتدا و انتها و محل خروجی مشخص شوند.
مرحله دوم؛ پس از آمادهسازی ترانشه:
کف ترانشه از نظر تراز و شرایط خاک بررسی شود.
مرحله سوم؛ پس از اجرای بستر:
تراز بستر و یکنواختی آن کنترل شود.
مرحله چهارم؛ پس از نصب لوله:
مسیر، تراز و شیب واقعی لوله با نقشه اجرایی تطبیق داده شود.
مرحله پنجم؛ هنگام اجرای مصالح اطراف:
از جابهجایی لوله و تغییر تراز آن جلوگیری شود.
مرحله ششم؛ پیش از تکمیل ترانشه:
وضعیت نهایی خط و نقاط حساس بررسی و مستندسازی شود.
جمعبندی
خطاهای شیببندی لوله کاروگیت معمولاً فقط به یک اشتباه در محاسبه شیب محدود نمیشوند. تراز خروجی، آمادهسازی ترانشه، کیفیت بستر، نصب لوله، اجرای مصالح اطراف و کنترل مرحلهای همگی میتوانند بر شیب واقعی خط اثر بگذارند.
به همین دلیل، بهترین روش این است که شیب از مرحله طراحی تا پایان عملیات نصب بهصورت یک فرآیند پیوسته کنترل شود. در این حالت، اختلاف میان شیب طراحیشده و شیب واقعی اجرا کاهش پیدا میکند و احتمال بروز مشکلاتی مانند تجمع آب، رسوبگذاری یا اختلال در تخلیه نیز بهتر مدیریت میشود.
