بررسی آب‌بندی لوله کاروگیت؛ مقایسه واشر، کوپلر و جوش

در شبکه‌های فاضلاب، زهکشی و انتقال آب، عملکرد صحیح لوله کاروگیت تنها به مقاومت جداره و کیفیت مواد اولیه وابسته نیست. محل اتصال شاخه‌های لوله یکی از نقاط حساس سیستم است و اگر آب‌بندی آن به‌درستی انجام نشود، امکان نشت سیال، ورود آب زیرزمینی، نفوذ خاک و کاهش عملکرد هیدرولیکی شبکه وجود دارد. به همین دلیل، انتخاب روش اتصال و آب‌بندی باید هم‌زمان با انتخاب لوله انجام شود.

لوله‌های کاروگیت به دلیل ساختار پروفیل‌دار و انعطاف‌پذیر، بسته به طراحی محصول می‌توانند با روش‌های مختلفی به یکدیگر متصل شوند. واشر، کوپلر و جوش سه راهکار مهم در این حوزه هستند، اما کاربرد و الزامات اجرایی آنها یکسان نیست. در برخی محصولات، اتصال واشردار یا کوپلری روش اصلی سازنده است و در برخی لوله‌های پلی‌اتیلنی قابل جوش، روش‌های حرارتی نیز قابل استفاده هستند.

آب‌بندی لوله کاروگیت چیست؟

آب‌بندی لوله کاروگیت به فرآیندی گفته می‌شود که با ایجاد یک مانع مناسب در محل اتصال، از عبور ناخواسته سیال به داخل یا خارج شبکه جلوگیری می‌کند. در خطوط فاضلاب، آب‌بندی مناسب باید از Exfiltration یعنی خروج فاضلاب به خاک و همچنین Infiltration یعنی ورود آب زیرزمینی به داخل شبکه جلوگیری یا آن را کنترل کند.

در شبکه‌های زهکشی، شرایط متفاوت است؛ زیرا ممکن است خود بدنه لوله دارای سوراخ‌ها یا شیارهایی برای جمع‌آوری آب باشد. بنابراین آب‌بندی در این سیستم‌ها بیشتر به اتصال شاخه‌ها و کنترل مسیر جریان مربوط می‌شود و نباید با آب‌بندی کامل بدنه لوله اشتباه گرفته شود.

چرا آب‌بندی اتصال کاروگیت اهمیت دارد؟

اتصال لوله کاروگیت معمولاً در زیر زمین قرار می‌گیرد و پس از تکمیل خاکریزی دسترسی مستقیم به آن دشوار می‌شود. بنابراین هرگونه نقص در نصب واشر، کوپلر یا جوش می‌تواند در آینده هزینه تعمیر بالایی ایجاد کند.

در شبکه فاضلاب، ورود آب زیرزمینی از محل اتصالات می‌تواند حجم جریان ورودی به شبکه را افزایش دهد و بار اضافی به خطوط، منهول‌ها و تجهیزات پایین‌دست وارد کند. در مقابل، خروج فاضلاب از اتصال معیوب می‌تواند باعث آلودگی خاک و محیط اطراف شود. به همین دلیل، آب‌بندی باید پیش از خاکریزی نهایی کنترل شود.

روش‌های آب‌بندی لوله کاروگیت

روش آب‌بندی باید براساس نوع لوله و دستورالعمل تولیدکننده انتخاب شود. مهم‌ترین روش‌ها عبارت‌اند از:

• اتصال با واشر لاستیکی
• اتصال با کوپلر
• اتصال جوشی
• ترکیب کوپلر و واشر در سیستم‌های مشخص

این روش‌ها از نظر سرعت نصب، تعمیرپذیری، تجهیزات مورد نیاز، قابلیت آب‌بندی و شرایط اجرایی با یکدیگر تفاوت دارند.

آب‌بندی با واشر لاستیکی

اتصال واشردار یکی از روش‌های متداول در بسیاری از سیستم‌های کاروگیت است. در این روش، واشر در محل مشخصی روی لوله یا داخل شیار اتصال قرار می‌گیرد و با وارد شدن لوله به سوکت، واشر تحت فشردگی کنترل‌شده قرار می‌گیرد.

فشار حاصل از فشردگی واشر باعث ایجاد تماس آب‌بندی میان سطوح اتصال می‌شود. عملکرد این سیستم به عوامل مختلفی مانند جنس الاستومر، سختی واشر، ابعاد شیار، قطر لوله، هم‌راستایی و میزان فشردگی وابسته است.

الزامات نصب واشر

قبل از نصب، سطح لوله و محل قرارگیری واشر باید از خاک، شن، گل، روغن و سایر آلودگی‌ها پاک شود. واشر نیز باید از نظر ترک، بریدگی، تغییر شکل یا خشک‌شدگی بررسی شود.

لوله باید در راستای محور اتصال وارد سوکت شود. ورود کج می‌تواند باعث جابه‌جایی یا پیچش واشر شود و در نتیجه فشار آب‌بندی در تمام محیط اتصال یکنواخت نباشد.

در صورت توصیه سازنده، استفاده از روان‌کننده سازگار با الاستومر می‌تواند ورود لوله را آسان‌تر کند. استفاده از روغن یا مواد شیمیایی نامشخص ممکن است باعث تخریب واشر شود.

نقش جنس واشر در آب‌بندی

واشر باید از الاستومری ساخته شود که با شرایط محیطی و سیال سازگار باشد. در سیستم‌های فاضلاب، نوع سیال، مواد شیمیایی موجود، دما و شرایط خاک می‌توانند روی انتخاب متریال اثر بگذارند.

مقاومت مکانیکی، فشردگی، بازیابی الاستیک و مقاومت شیمیایی واشر از پارامترهای مهم هستند. واشری که در ابتدا آب‌بندی مناسبی ایجاد می‌کند اما در برابر محیط سرویس پایداری کافی ندارد، ممکن است در طول زمان دچار سخت‌شدن، ترک یا کاهش خاصیت ارتجاعی شود.

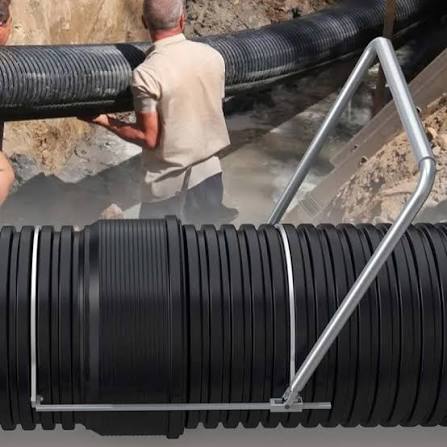

آب‌بندی با کوپلر کاروگیت

کوپلر کاروگیت یک قطعه مستقل برای اتصال دو شاخه لوله است. کوپلر بسته به طراحی می‌تواند همراه با واشر یا سایر اجزای آب‌بندی مورد استفاده قرار گیرد.

در یک سیستم کوپلری، قطر داخلی، طول اتصال، شکل پروفیل و موقعیت واشر باید با لوله مطابقت داشته باشد. استفاده از کوپلری که صرفاً از نظر قطر اسمی مشابه به نظر می‌رسد، بدون بررسی ابعاد واقعی، می‌تواند باعث آب‌بندی نامناسب شود.

مزایای کوپلر

کوپلر می‌تواند عملیات اتصال دو شاخه لوله را ساده‌تر کند و در بسیاری از سیستم‌ها امکان اجرای سریع‌تر اتصال را فراهم آورد. در پروژه‌هایی که حمل، نصب یا تعمیر لوله اهمیت دارد، وجود اتصال مکانیکی مستقل می‌تواند یک مزیت اجرایی باشد.

همچنین در برخی سیستم‌ها، کوپلر امکان جدا کردن یا اصلاح اتصال را نسبت به اتصال جوشی آسان‌تر می‌کند. البته این قابلیت کاملاً به طراحی محصول و دستورالعمل سازنده وابسته است.

آب‌بندی با جوش

در برخی لوله‌های کاروگیت پلی‌اتیلنی، بسته به ساختار محصول، روش‌های جوشکاری حرارتی نیز می‌توانند برای ایجاد اتصال دائمی مورد استفاده قرار گیرند. روش جوش باید دقیقاً با جنس و ساختار لوله سازگار باشد.

در سیستم‌های پلی‌اتیلنی ممکن است روش‌هایی مانند Butt Fusion یا روش‌های اختصاصی دیگر مورد استفاده قرار گیرد. پارامترهای فرآیند شامل دمای حرارت‌دهی، فشار، زمان تماس، هم‌محوری و زمان سردشدن باید مطابق دستورالعمل سازنده و تجهیزات جوش کنترل شوند.

جوشکاری روی یک لوله کاروگیت بدون تأیید سازنده می‌تواند به پروفیل جداره آسیب وارد کند و نباید صرفاً بر اساس قابل جوش بودن ماده اولیه انجام شود.

آیا جوش همیشه آب‌بندی بهتری ایجاد می‌کند؟

نمی‌توان بدون توجه به نوع محصول، جوش را به‌صورت مطلق آب‌بندی بهتر دانست. کیفیت اتصال جوشی به آماده‌سازی سطح، تجهیزات، دمای فرآیند، فشار اتصال، هم‌راستایی و مهارت اپراتور وابسته است.

از طرف دیگر، اتصال واشردار نیز اگر با واشر نامناسب، سطح آلوده یا نصب کج اجرا شود، می‌تواند دچار نشتی شود. بنابراین کیفیت نهایی آب‌بندی بیشتر از آنکه صرفاً به نام روش وابسته باشد، به سازگاری روش با طراحی لوله و کیفیت اجرای آن مربوط است.

مقایسه واشر، کوپلر و جوش

پارامتر	واشر	کوپلر	جوش
نوع اتصال	مکانیکی	مکانیکی	حرارتی/جوشی
آب‌بندی	با فشردگی الاستومر	کوپلر و آب‌بند	اتصال دائمی در مدل‌های قابل جوش
سرعت اجرا	بالا	بالا	وابسته به تجهیزات
نیاز به تجهیزات تخصصی	کم	کم تا متوسط	بیشتر
تعمیرپذیری	معمولاً مناسب	معمولاً مناسب‌تر	محدودتر
حساسیت به آلودگی	بالا	بالا	بسیار بالا
امکان اتصال دائمی	بسته به سیستم	بسته به سیستم	بله، در محصولات قابل جوش
کاربرد	فاضلاب و زهکشی	اتصال شاخه‌ها	محصولات قابل جوش

این مقایسه عمومی است و مشخصات واقعی هر سیستم باید از کاتالوگ و دستورالعمل نصب همان لوله بررسی شود.

عوامل مؤثر بر کیفیت آب‌بندی

کیفیت آب‌بندی به چند عامل اصلی وابسته است:

هم‌راستایی

دو شاخه لوله باید تا حد امکان در راستای مناسب قرار گیرند. انحراف بیش از محدوده مجاز می‌تواند فشار نامتقارن روی واشر یا کوپلر ایجاد کند.

تمیزی اتصال

وجود ذرات جامد بین سطوح آب‌بندی یکی از عوامل مهم ایجاد مسیر نشتی است. تمیزکاری باید قبل از اتصال انجام شود.

سلامت واشر

واشر آسیب‌دیده، خشک یا تغییرشکل‌یافته نباید مورد استفاده قرار گیرد. واشر باید با مدل لوله و شیار اتصال سازگار باشد.

کیفیت کوپلر

کوپلر باید از نظر قطر، طول، پروفیل داخلی و سیستم آب‌بندی با لوله تطابق داشته باشد.

کنترل فرآیند جوش

در اتصال جوشی، دما، فشار، زمان و هم‌محوری از پارامترهای اصلی کنترل کیفیت هستند.

آب‌بندی لوله کاروگیت در فاضلاب

در شبکه‌های فاضلاب، اتصال باید در برابر شرایط محیطی و فشارهای هیدرولیکی سیستم عملکرد مناسبی داشته باشد. علاوه بر جلوگیری از خروج فاضلاب، کاهش نفوذ آب زیرزمینی نیز اهمیت دارد.

در مناطقی که سطح آب زیرزمینی بالاست، اتصال ضعیف می‌تواند باعث ورود مداوم آب به شبکه شود. این مسئله ممکن است ظرفیت هیدرولیکی مورد نیاز سیستم را افزایش دهد و بهره‌برداری از شبکه را دشوارتر کند.

برای همین، نوع اتصال و کلاس آب‌بندی باید براساس مشخصات پروژه انتخاب شود.

آب‌بندی در لوله‌های زهکش کاروگیت

در لوله زهکش، هدف سیستم ممکن است جمع‌آوری آب از خاک باشد. بنابراین سوراخ‌ها یا شیارهای بدنه بخشی از عملکرد اصلی لوله هستند و نباید با محل اتصال آب‌بندی اشتباه گرفته شوند.

در چنین سیستمی، اتصال شاخه‌ها باید به شکلی اجرا شود که مسیر لوله پایدار باقی بماند و در عین حال عملکرد زهکشی موردنظر حفظ شود. نوع کوپلر و واشر باید براساس طراحی شبکه و شرایط خاک انتخاب شود.

تست آب‌بندی پس از نصب

پس از اتصال شاخه‌ها، کنترل کیفیت اتصال باید قبل از خاکریزی نهایی انجام شود. روش تست به نوع شبکه، قطر لوله، فشار طراحی و الزامات پروژه بستگی دارد.

در پروژه‌های فاضلاب ممکن است از آزمون‌های آب‌بندی برای بررسی نشت ورودی یا خروجی استفاده شود. در برخی پروژه‌ها نیز بازرسی بصری یا CCTV برای بررسی وضعیت اتصال و تغییر شکل لوله انجام می‌شود.

تست باید طبق روش اجرایی مصوب پروژه انجام شود و نباید یک فشار یا زمان ثابت برای تمام قطرها و سیستم‌ها به‌صورت عمومی در نظر گرفته شود.

خطاهای رایج در آب‌بندی لوله کاروگیت

یکی از خطاهای رایج، انتخاب واشر بدون تطبیق با مدل لوله است. حتی اگر قطر اسمی یکسان باشد، ممکن است مقطع واشر یا طراحی شیار متفاوت باشد.

استفاده از کوپلر نامتناسب، نصب لوله با زاویه زیاد، بی‌توجهی به تمیزی سطوح، استفاده از روان‌کننده نامناسب و اعمال نیروی بیش از حد برای جا زدن لوله نیز می‌توانند کیفیت اتصال را کاهش دهند.

در روش جوشی نیز حرارت بیش از حد، آلودگی سطح، عدم هم‌محوری و کنترل نکردن زمان و فشار از خطاهای مهم هستند.

انتخاب روش آب‌بندی بر اساس نوع پروژه

در شبکه‌های فاضلاب ثقلی، اتصال واشردار و کوپلری در بسیاری از محصولات به‌عنوان روش‌های اصلی اتصال استفاده می‌شوند. در این کاربرد، سرعت اجرا، قابلیت آب‌بندی و امکان کنترل اتصال اهمیت زیادی دارد.

در محصولاتی که برای جوشکاری طراحی شده‌اند، اتصال جوشی می‌تواند یک اتصال دائمی ایجاد کند. با این حال، تجهیزات، نیروی متخصص و کنترل دقیق فرآیند برای دستیابی به کیفیت مناسب ضروری است.

در خطوط دارای فشار داخلی، ابتدا باید مشخص شود که خود لوله و سیستم اتصال برای Pressure Service طراحی شده‌اند. بسیاری از لوله‌های کاروگیت فاضلابی صرفاً برای شبکه‌های ثقلی طراحی شده‌اند و نباید بدون تأیید سازنده تحت فشار داخلی قرار گیرند.

نکات خرید واشر و کوپلر کاروگیت

هنگام خرید تجهیزات آب‌بندی باید مشخصات کامل سیستم در نظر گرفته شود. موارد مهم شامل:

• قطر اسمی لوله
• قطر واقعی و ابعاد پروفیل
• نوع اتصال
• مدل و برند لوله
• نوع واشر
• جنس الاستومر
• ابعاد کوپلر
• نوع آب‌بندی
• شرایط فاضلاب یا سیال
• فشار داخلی در صورت وجود
• شرایط آب زیرزمینی
• استاندارد و مشخصات فنی پروژه
• دستورالعمل نصب سازنده

بهتر است واشر و کوپلر به‌عنوان بخشی از سیستم اتصال لوله خریداری شوند و صرفاً براساس ظاهر یا قطر اسمی انتخاب نشوند.

بازرسی و نگهداری اتصالات آب‌بندی‌شده

پس از بهره‌برداری، نشتی، نشست سطح زمین، ورود غیرعادی آب به شبکه و تغییرات هیدرولیکی می‌توانند نشانه وجود مشکل در بخشی از سیستم باشند. در شبکه‌های زیرزمینی، بررسی منهول‌ها و نقاط دسترسی و در صورت نیاز اجرای CCTV می‌تواند برای ارزیابی وضعیت اتصال مفید باشد.

اگر نشتی مشاهده شود، ابتدا باید محل اتصال از نظر وضعیت واشر، کوپلر، هم‌راستایی و تغییر شکل بررسی شود. در صورت استفاده از اتصال جوشی، کیفیت ناحیه جوش و نشانه‌های ترک یا جداشدگی نیز باید ارزیابی شود. تعمیر باید با روش مورد تأیید سازنده انجام شود تا مشخصات آب‌بندی اولیه سیستم حفظ شود.
