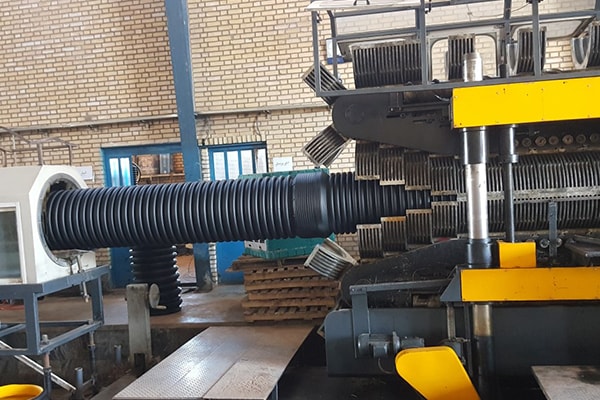

در پروژههای اجرای شبکه فاضلاب، زهکشی، جمعآوری آبهای سطحی و برخی سیستمهای انتقال زیرزمینی، کنترل کیفیت لوله کاروگیت فقط به بررسی ظاهری محصول در زمان تحویل محدود نمیشود. عملکرد نهایی لوله به مجموعهای از عوامل شامل کیفیت مواد اولیه، ساختار جداره، سختی حلقوی، ابعاد، کیفیت اتصال، شرایط ترانشه، بستر، خاکریزی جانبی، تراکم مصالح و نحوه بهرهبرداری وابسته است.
به همین دلیل، بازرسی لولههای کاروگیت باید در چند مرحله انجام شود. بخشی از بازرسی پیش از نصب و برای کنترل محصول ورودی انجام میشود، بخشی در زمان اجرای لوله و اتصالها انجام میگیرد و بخش دیگری پس از خاکریزی یا در دوره بهرهبرداری شبکه انجام میشود.
روش بازرسی نیز باید متناسب با نوع پروژه انتخاب شود. در یک پروژه کوچک ممکن است کنترل ظاهری و ابعادی کافی باشد، اما در شبکههای بزرگ فاضلاب شهری، علاوه بر کنترلهای اجرایی، استفاده از دوربین CCTV، اندازهگیری تغییر شکل، تست آببندی و روشهای تخصصی کنترل نشتی نیز مورد نیاز باشد.
بازرسی لوله کاروگیت چیست؟
بازرسی لوله کاروگیت مجموعهای از اقدامات کنترل کیفیت برای بررسی سلامت فیزیکی، ابعادی، مکانیکی، اتصالات، وضعیت نصب و عملکرد لوله پس از اجرا است.
هدف از بازرسی این است که مشخص شود محصول و شبکه اجراشده با مشخصات فنی، نقشهها، استاندارد پروژه و الزامات طراحی مطابقت دارند.
در یک سیستم مدفون، بازرسی اهمیت بیشتری پیدا میکند؛ زیرا پس از خاکریزی و پوشاندن لوله، دسترسی مستقیم به بدنه و اتصالات دشوار خواهد بود. بنابراین بسیاری از ایرادات باید پیش از خاکریزی نهایی شناسایی شوند.
انواع اصلی بازرسی لوله کاروگیت
بازرسیهای لوله کاروگیت را میتوان به چند گروه اصلی تقسیم کرد:
- بازرسی ظاهری
- بازرسی ابعادی
- بازرسی مواد و مدارک فنی
- بازرسی اتصالات
- بازرسی بستر و خاکریزی
- کنترل تغییر شکل لوله
- بازرسی ویدئویی CCTV
- تست آببندی
- بررسی نشتی و ورود آب
- بازرسی دورهای در زمان بهرهبرداری
هرکدام از این روشها هدف متفاوتی دارند و جایگزین کامل یکدیگر نیستند.
بازرسی ظاهری لوله کاروگیت
بازرسی ظاهری یکی از اولین مراحل کنترل کیفیت است و معمولاً هنگام تحویل لوله، پیش از نصب و در برخی مراحل اجرای پروژه انجام میشود.
در این مرحله سطح خارجی و داخلی لوله از نظر آسیبهای قابل مشاهده بررسی میشود. وجود ترک، پارگی، تغییر شکل شدید، خراش عمیق، ضربه، لهشدگی یا آسیب به پروفیل موجدار باید بررسی شود.
در لولههای دوجداره، سطح داخلی نیز اهمیت زیادی دارد. تغییر شکل غیرعادی، آسیب جداره داخلی یا جداشدگی غیرطبیعی بین بخشهای مختلف لوله میتواند نیازمند بررسی بیشتر باشد.
بازرسی ابعادی لوله کاروگیت
کنترل ابعاد برای اطمینان از تطابق محصول با سفارش خرید و مشخصات فنی پروژه انجام میشود.
موارد قابل بررسی شامل:
- قطر اسمی
- قطر داخلی
- قطر خارجی
- طول شاخه
- ضخامت یا مشخصات پروفیل
- ابعاد سوکت
- عمق محل اتصال
- ابعاد بخش آببندی
- مشخصات واشر
در پروژههای حساس، اندازهگیری باید با ابزار مناسب انجام شود و نتایج با تلرانسهای اعلامشده توسط تولیدکننده یا استاندارد پروژه مقایسه شوند.
بازرسی مواد اولیه و مدارک فنی
کنترل کیفیت لوله تنها با مشاهده ظاهر آن کامل نمیشود. برای پروژههای صنعتی و عمرانی، مشخصات ماده اولیه و مدارک تولید نیز اهمیت دارند.
بسته به محصول ممکن است اطلاعاتی مانند:
- نوع پلیمر
- مشخصات HDPE یا ماده مورد استفاده
- سختی حلقوی
- استاندارد تولید
- شماره بچ یا سری تولید
- تاریخ تولید
- مشخصات کارخانه
- نتایج آزمونهای کنترل کیفیت
بررسی شوند.
این مدارک برای قابلیت رهگیری محصول اهمیت دارند و در پروژههای بزرگ میتوانند بخشی از مستندات تحویل شبکه باشند.
بازرسی اتصالات لوله کاروگیت
اتصال یکی از مهمترین نقاط کنترل در شبکه کاروگیت است. ممکن است بدنه لوله کاملاً سالم باشد اما اتصال نامناسب باعث نشتی یا ورود آب زیرزمینی شود.
در زمان بازرسی باید مواردی مانند تمیزی سطح اتصال، وضعیت سوکت، سلامت واشر، قرارگیری صحیح واشر، همراستایی دو لوله و عمق ورود لوله به سوکت کنترل شود.
در مدلهایی که اتصال با کوپلر انجام میشود، وضعیت کوپلر و قرارگیری صحیح آن در دو طرف اتصال نیز باید بررسی شود.
بازرسی واشر آببندی
در بسیاری از لولههای کاروگیت، آببندی اتصال با استفاده از واشر لاستیکی انجام میشود. بنابراین وضعیت واشر اهمیت مستقیم در عملکرد شبکه دارد.
واشر باید از نظر موارد زیر کنترل شود:
- ترک
- پارگی
- تغییر شکل
- آلودگی
- قرارگیری صحیح در شیار
- سازگاری با سیستم اتصال
- آسیب هنگام نصب
وجود خاک، سنگریزه یا مواد خارجی در محل آببندی میتواند مانع نشستن صحیح واشر و ایجاد مسیر نشتی شود.
بازرسی بستر لوله
بازرسی لوله فقط به خود محصول محدود نیست. شرایط بستر نیز باید کنترل شود، زیرا لوله کاروگیت در حالت مدفون با خاک اطراف خود بهصورت یک سیستم مشترک عمل میکند.
کف ترانشه باید از نظر یکنواختی، وجود سنگهای تیز، نقاط سخت و شرایط تکیهگاه بررسی شود. بستر نامناسب میتواند باعث ایجاد فشار موضعی و تغییر شکل غیرعادی لوله شود.
نوع و ضخامت بستر باید بر اساس مشخصات پروژه تعیین شود و نمیتوان یک ضخامت ثابت را برای تمام پروژهها مناسب دانست.
بازرسی خاکریزی جانبی و تراکم
در لولههای انعطافپذیر، خاک اطراف لوله نقش مهمی در عملکرد مکانیکی دارد. به همین دلیل، کنترل خاکریزی جانبی یا Haunching اهمیت زیادی دارد.
مصالح باید بهصورت مرحلهای در اطراف لوله قرار گرفته و طبق روش اجرایی پروژه متراکم شوند. فضای خالی در کنار لوله میتواند تکیهگاه جانبی را کاهش داده و تغییر شکل را افزایش دهد.
بازرس باید اجرای صحیح لایهها، نوع مصالح و روش تراکم را با مشخصات فنی پروژه تطبیق دهد.
کنترل تغییر شکل لوله کاروگیت
یکی از بازرسیهای مهم پس از نصب، کنترل تغییر شکل مقطع لوله است. لوله کاروگیت به دلیل انعطافپذیری میتواند تحت بار خارجی مقداری تغییر شکل داشته باشد.
تغییر شکل محدود میتواند بخشی از رفتار طبیعی لوله باشد، اما اگر مقدار آن از محدوده طراحی بیشتر شود، ممکن است نشاندهنده مشکل در انتخاب محصول، خاکریزی، تراکم، بارگذاری یا اجرای ترانشه باشد.
اندازهگیری تغییر شکل میتواند با روشهای مناسب پروژه انجام شود و نتیجه با معیار پذیرش تعیینشده در مشخصات فنی مقایسه شود.
بازرسی ویدئویی CCTV
یکی از مهمترین روشهای بررسی شبکههای زیرزمینی، بازرسی دوربینی یا CCTV Inspection است.
در این روش، دوربین مخصوص داخل لوله حرکت داده میشود و تصاویر مسیر ثبت میشوند. این تصاویر میتوانند اطلاعاتی درباره وضعیت جداره، اتصالات، رسوبات، گرفتگی، نفوذ ریشه، تغییر شکل و ورود آب ارائه دهند.
بازرسی CCTV بهخصوص در لولههایی که پس از دفن دسترسی مستقیم به آنها وجود ندارد اهمیت زیادی دارد.
نقش رنگ زرد یا فسفری در بازرسی دوربینی
در برخی لولههای کاروگیت، سطح داخلی با رنگ زرد یا زرد فسفری تولید میشود. این ویژگی میتواند باعث افزایش کنتراست تصویری در هنگام بازرسی دوربینی شود.
سطح روشن ممکن است به بازرس کمک کند برخی تغییرات مانند ترک، آسیب، رسوب، تجمع مواد، آب ایستاده یا محل اتصال را راحتتر در تصویر مشاهده کند.
با این حال، رنگ زرد بهتنهایی سیستم تشخیص نشتی نیست. برای تشخیص دقیق نشتی باید از روشهای مناسب با شرایط پروژه استفاده شود.
بازرسی برای تشخیص نشتی
نشتی در شبکه کاروگیت میتواند به دو شکل اصلی رخ دهد:
Exfiltration: خروج فاضلاب یا سیال از داخل لوله به محیط اطراف.
Infiltration: ورود آب زیرزمینی یا آبهای ناخواسته به داخل شبکه.
برای بررسی نشتی ممکن است از روشهایی مانند تست آببندی، بررسی ویدئویی، کنترل سطح آب، بررسی جریان یا روشهای تخصصی دیگر استفاده شود.
انتخاب روش تست باید بر اساس نوع شبکه، قطر لوله، شرایط پروژه، استاندارد اجرایی و الزامات کارفرما انجام شود.
تست آببندی اتصالات
در پروژههایی که آببندی شبکه اهمیت زیادی دارد، ممکن است پس از نصب از روشهای تست آببندی برای بررسی عملکرد اتصالها استفاده شود.
هدف این تست بررسی این موضوع است که آیا اتصالها در محدوده مشخصشده، آب را نگه میدارند یا مسیر ورود و خروج ناخواسته آب وجود دارد.
روش، فشار یا سطح تست و مدت زمان آزمایش باید بر اساس مشخصات پروژه و روش استاندارد تعیین شود و نمیتوان یک مقدار ثابت را برای تمام لولههای کاروگیت تجویز کرد.
بازرسی وضعیت داخلی لوله
در بازرسی داخلی، علاوه بر نشتی باید وضعیت جریان و سطح داخلی نیز بررسی شود.
مواردی مانند:
- رسوب
- گرفتگی
- ورود خاک
- رشد ریشه
- تجمع آب
- آسیب جداره
- تغییر شکل
- جابهجایی اتصال
- شکستگی
- وجود جسم خارجی
میتوانند در ارزیابی وضعیت شبکه مورد توجه قرار گیرند.
بازرسی داخلی برای شبکههای فاضلاب و زهکشی اهمیت ویژهای دارد، زیرا کاهش سطح مقطع مؤثر میتواند ظرفیت هیدرولیکی مسیر را کاهش دهد.
بازرسی پس از خاکریزی
پس از تکمیل خاکریزی، امکان بررسی مستقیم تمام بخشهای لوله کاهش پیدا میکند. به همین دلیل، کنترل پیش از خاکریزی نهایی اهمیت زیادی دارد.
قبل از پوشاندن کامل مسیر بهتر است مواردی مانند وضعیت اتصالها، تراز و شیب، آسیبهای احتمالی، تغییر شکل و کیفیت خاکریزی اطراف بررسی شوند.
در صورت نیاز، پس از تکمیل پروژه نیز میتوان از CCTV یا روشهای دیگر برای کنترل نهایی شبکه استفاده کرد.
بازرسی شیب و تراز لوله
در شبکههای فاضلاب ثقلی، کنترل شیب اهمیت زیادی دارد. حتی اگر لوله و اتصالها سالم باشند، تغییر شیب یا نشست موضعی میتواند باعث تجمع آب و کاهش ظرفیت جریان شود.
کنترل تراز معمولاً در زمان اجرای لوله و پیش از خاکریزی کامل انجام میشود. در پروژههای حساس ممکن است پس از اجرا نیز وضعیت مسیر با روشهای مناسب بررسی شود.
بازرسی در زمان بهرهبرداری
بازرسی لوله کاروگیت پس از تحویل پروژه نیز میتواند ادامه داشته باشد. شبکههای فاضلاب و زهکشی ممکن است در طول زمان تحت تأثیر نشست زمین، ترافیک، ورود ریشه، گرفتگی، خوردگی شیمیایی یا آسیبهای مکانیکی قرار گیرند.
برنامه بازرسی دورهای باید بر اساس اهمیت شبکه، شرایط بهرهبرداری، نوع سیال و الزامات نگهداری تعیین شود.
در صورت مشاهده نشانههایی مانند نشست زمین، برگشت فاضلاب، کاهش ظرفیت عبور جریان یا تجمع غیرعادی آب، بررسی مسیر زیرزمینی اهمیت بیشتری پیدا میکند.
جدول مقایسه روشهای بازرسی
| نوع بازرسی | هدف اصلی | زمان انجام |
|---|---|---|
| ظاهری | شناسایی آسیبهای قابل مشاهده | تحویل و قبل از نصب |
| ابعادی | کنترل قطر و ابعاد | هنگام تحویل |
| کنترل مواد و مدارک | بررسی مشخصات محصول | تحویل کالا |
| اتصال و واشر | کنترل آببندی | هنگام نصب |
| بستر | کنترل تکیهگاه لوله | قبل از نصب |
| خاکریزی جانبی | کنترل تکیهگاه جانبی | حین اجرا |
| تغییر شکل | کنترل رفتار مقطع | پس از نصب |
| CCTV | بررسی داخل مسیر | پس از اجرا و دورهای |
| تست آببندی | کنترل نشتی | طبق مشخصات پروژه |
| کنترل شیب و تراز | بررسی مسیر جریان | حین اجرا |
| بازرسی بهرهبرداری | شناسایی مشکلات جدید | دورهای |
خطاهای رایج در بازرسی لوله کاروگیت
یکی از اشتباهات رایج این است که فقط سطح خارجی لوله بررسی شود و کیفیت اتصال و خاک اطراف نادیده گرفته شود. در حالی که بخش مهمی از عملکرد لوله انعطافپذیر به شرایط نصب وابسته است.
خطای دیگر، دفن کردن لوله پیش از کنترل کامل اتصالهاست. پس از خاکریزی، اصلاح بسیاری از ایرادات به حفاری مجدد نیاز خواهد داشت.
همچنین نباید رنگ داخلی، از جمله رنگ زرد یا فسفری، بهعنوان جایگزین تست نشتی یا بازرسی تخصصی در نظر گرفته شود. این رنگ میتواند مشاهده را آسانتر کند، اما تشخیص فنی عیب نیازمند روش مناسب بازرسی است.
چکلیست بازرسی لوله کاروگیت
پیش از تحویل یا دفن نهایی لوله بهتر است موارد زیر کنترل شوند:
- سلامت بدنه لوله
- عدم وجود ترک و شکستگی
- کنترل قطر و ابعاد
- بررسی سختی حلقوی در صورت نیاز
- سلامت سوکت
- سلامت واشر
- تمیزی محل اتصال
- همراستایی لولهها
- کنترل عمق اتصال
- کیفیت بستر
- نوع مصالح اطراف لوله
- تراکم خاکریزی
- کنترل شیب و تراز
- بررسی تغییر شکل
- کنترل نشتی طبق روش پروژه
- انجام CCTV در صورت نیاز
- ثبت نتایج بازرسی و مستندات اجرایی
مجموع این کنترلها باعث میشود ارزیابی لوله کاروگیت از یک بررسی ساده ظاهری فراتر رفته و وضعیت واقعی محصول و شبکه پس از نصب نیز قابل ارزیابی باشد.
