فشار حلقوی در لولههای کاروگیت مفهومی است که در بررسی رفتار مکانیکی لولههای مدفون اهمیت پیدا میکند، اما باید آن را با سختی حلقوی (Ring Stiffness) و فشار داخلی اشتباه نگرفت. لولههای کاروگیت معمولاً برای انتقال فاضلاب، آبهای سطحی و زهکشی بهصورت مدفون استفاده میشوند و در بسیاری از این کاربردها، بار اصلی واردشده به لوله از سمت خاک اطراف و بارهای سطحی است، نه فشار داخلی سیال.
وقتی لوله در ترانشه قرار میگیرد، وزن خاک روی آن، فشار جانبی خاک، بار ترافیکی و شرایط بستر باعث ایجاد نیروهایی در اطراف مقطع میشوند. این نیروها میتوانند باعث تغییر شکل حلقوی لوله شوند. میزان این تغییر شکل به سختی حلقوی، هندسه جداره، قطر، جنس لوله و مهمتر از همه شرایط خاک اطراف وابسته است.
به همین دلیل، در تحلیل لوله کاروگیت بهتر است به جای استفاده عمومی از عبارت «فشار حلقوی»، رابطه میان بار خارجی، تنش حلقوی، سختی حلقوی و تغییر شکل مقطع بهصورت دقیق بررسی شود.
فشار حلقوی در لوله کاروگیت چیست؟
در یک تعریف ساده، فشار یا بار حلقوی به نیروهایی اشاره دارد که در اطراف مقطع لوله ایجاد میشوند و تمایل دارند شکل دایرهای آن را تغییر دهند.

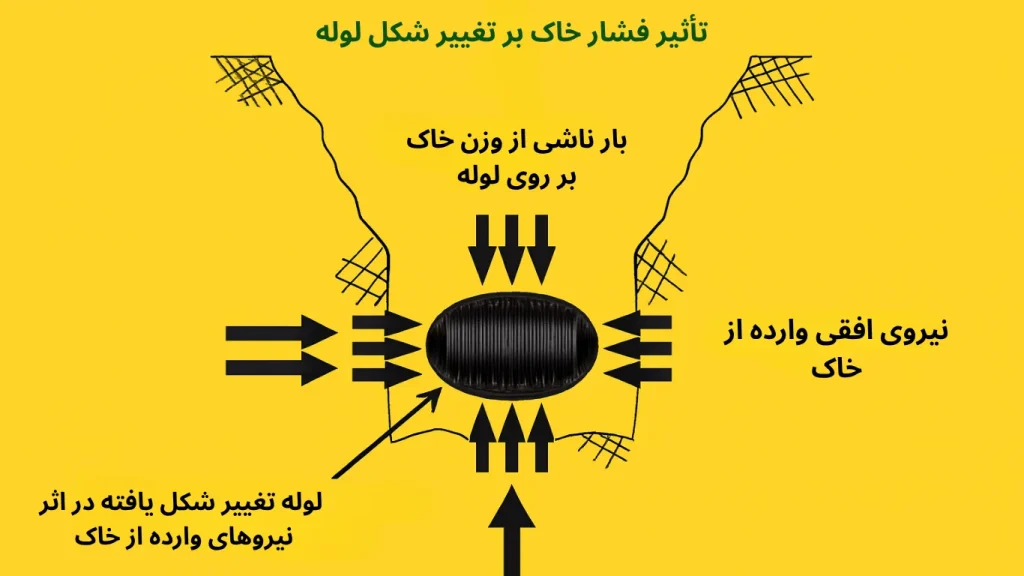

وقتی لوله زیر خاک قرار میگیرد، وزن خاک بالای آن نیرویی رو به پایین ایجاد میکند. خاک اطراف نیز در طرفین لوله نیرو وارد میکند. در نتیجه، مقطع لوله تحت یک وضعیت بارگذاری چندجهته قرار میگیرد.
اگر لوله انعطافپذیر باشد، ممکن است در اثر این بارها مقدار مشخصی تغییر شکل دهد. این تغییر شکل میتواند بهصورت کاهش قطر عمودی و افزایش نسبی قطر افقی مشاهده شود.
نکته مهم این است که این رفتار الزاماً نشانه خرابی نیست. بسیاری از لولههای پلیمری مدفون بهگونهای طراحی میشوند که با مقدار مشخصی تغییر شکل، همراه با خاک اطراف خود بارگذاری را تحمل کنند.
بنابراین معیار اصلی، کنترل تغییر شکل در محدوده مجاز طراحی است.
تفاوت فشار حلقوی با سختی حلقوی
یکی از مهمترین نکات در مورد لولههای کاروگیت، تفاوت میان فشار حلقوی و Ring Stiffness است.
سختی حلقوی یک مشخصه مکانیکی محصول است که بیان میکند لوله در برابر تغییر شکل شعاعی چه مقاومتی دارد. این مشخصه در استانداردهای مربوط به لولههای جدارهساختاریافته با کلاسهایی مانند SN2، SN4، SN8 و SN16 بیان میشود.
در مقابل، فشار یا بار حلقوی به شرایط بارگذاری واردشده به لوله مربوط میشود.
بنابراین:
| مفهوم | معنی |
|---|---|
| فشار یا بار حلقوی | نیروی واردشده به مقطع لوله در اثر بارهای خارجی |
| سختی حلقوی | مقاومت لوله در برابر تغییر شکل حلقوی |
| تغییر شکل حلقوی | تغییر هندسه مقطع در اثر بارگذاری |
| فشار داخلی | فشاری که سیال از داخل به جداره وارد میکند |
| SN | کلاس سختی حلقوی در سیستمهای مربوطه |
بنابراین SN8 به معنی فشار ۸ بار یا تحمل فشار داخلی ۸ بار نیست. این عدد به رده سختی حلقوی مربوط میشود.
بار خاک چگونه به لوله کاروگیت منتقل میشود؟
هنگامی که لوله در ترانشه قرار میگیرد، ابتدا روی بستر قرار میگیرد و سپس خاک اطراف و روی آن اجرا میشود.
وزن خاک بالای لوله به سمت پایین نیرو وارد میکند. اما تمام این بار به شکل مستقیم روی تاج لوله متمرکز نمیشود. نحوه انتقال بار به شرایط ترانشه، نوع خاک، میزان تراکم و تعامل میان خاک و لوله وابسته است.
خاک جانبی میتواند با ایجاد تکیهگاه در اطراف لوله، بخشی از تغییر شکل آن را محدود کند. به همین دلیل، کیفیت خاک اطراف لوله اهمیت بسیار زیادی دارد.
اگر خاک جانبی بهخوبی اجرا و متراکم نشده باشد، حمایت لازم برای جداره ایجاد نمیشود و احتمال افزایش تغییر شکل مقطع بیشتر خواهد شد.
نقش فشار جانبی خاک در عملکرد لوله
خاک فقط از بالای لوله نیرو وارد نمیکند. در طرفین لوله نیز فشار جانبی وجود دارد.
این فشار جانبی میتواند به محدود کردن تغییر شکل لوله کمک کند، مشروط بر اینکه خاک اطراف از کیفیت و تراکم مناسب برخوردار باشد.
در یک ترانشه استاندارد، خاک اطراف باید بهگونهای اجرا شود که فضای اطراف لوله را بهخوبی پر کند. وجود حفره یا تراکم نامناسب در کنار لوله میتواند باعث کاهش تکیهگاه جانبی شود.
در نتیجه، برای ارزیابی رفتار حلقوی لوله نمیتوان فقط وزن خاک بالای آن را بررسی کرد. تعامل میان لوله و خاک اطراف بخش مهمی از طراحی است.
تأثیر سختی حلقوی بر تغییر شکل لوله
هرچه سختی حلقوی یک لوله بیشتر باشد، مقاومت آن در برابر تغییر شکل شعاعی نیز معمولاً بیشتر خواهد بود؛ البته عملکرد واقعی باید براساس مشخصات محصول و شرایط نصب ارزیابی شود.
کلاسهای SN مختلف برای شرایط مختلف تولید میشوند. انتخاب میان SN4، SN8 یا کلاسهای دیگر نباید صرفاً بر اساس قطر لوله یا عمق دفن انجام شود.
برای انتخاب صحیح باید عوامل متعددی مانند:
- قطر لوله
- عمق دفن
- نوع خاک
- تراکم خاک
- بار ترافیکی
- سطح آب زیرزمینی
- نوع بستر
- ساختار پروفیل لوله
- شرایط ترانشه
بررسی شوند.
بنابراین سختی حلقوی یکی از پارامترهای مهم است، اما بهتنهایی تعیینکننده ظرفیت نهایی سیستم نیست.
فشار حلقوی و تغییر شکل مقطع
یکی از مهمترین نتایج بارگذاری خارجی، تغییر شکل مقطع لوله است.
در حالت ایدهآل، مقطع لوله تقریباً دایرهای باقی میماند؛ اما پس از دفن و اعمال بار، ممکن است قطر عمودی کمی کاهش و قطر افقی کمی افزایش پیدا کند.
این رفتار در لولههای انعطافپذیر میتواند بخشی از مکانیزم انتقال بار باشد.
اگر تغییر شکل در محدوده طراحی باقی بماند، لوله میتواند به عملکرد خود ادامه دهد. اما اگر تغییر شکل بیش از حد شود، ممکن است مشکلاتی مانند کاهش سطح عبور جریان، جابهجایی اتصال، آسیب جداره یا افت عملکرد سازهای ایجاد شود.
به همین دلیل، کنترل تغییر شکل یکی از معیارهای مهم ارزیابی لوله کاروگیت پس از نصب است.
آیا تغییر شکل لوله کاروگیت طبیعی است؟
تغییر شکل جزئی در بسیاری از لولههای پلیمری مدفون میتواند بخشی از رفتار طبیعی سیستم باشد.
این لولهها مانند یک سازه کاملاً صلب رفتار نمیکنند و ممکن است تحت اثر بارهای خارجی مقداری تغییر شکل پیدا کنند.
نکته مهم، میزان این تغییر شکل است. تغییر شکل باید با حدود تعیینشده در استاندارد، مشخصات فنی محصول و طراحی پروژه مقایسه شود.
اگر تغییر شکل بیش از حد باشد، باید علت آن بررسی شود. ضعف بستر، تراکم ناکافی خاک جانبی، بارگذاری بیش از طراحی یا انتخاب نامناسب محصول از جمله عوامل احتمالی هستند.
بنابراین مشاهده تغییر شکل بهتنهایی به معنی خرابی لوله نیست.
نقش بستر در کنترل فشار حلقوی
بستر ترانشه یکی از اولین بخشهایی است که باید برای اجرای لوله آماده شود.
بستر نامناسب میتواند باعث شود وزن و نیروهای واردشده به لوله بهصورت یکنواخت توزیع نشوند. وجود سنگهای تیز، نقاط سخت یا حفرههای زیر لوله ممکن است باعث تمرکز نیرو در بخشهایی از مقطع شود.
بستر باید بتواند لوله را در امتداد مسیر بهصورت یکنواخت نگه دارد.
نوع و ضخامت بستر نیز باید با توجه به شرایط خاک و مشخصات پروژه تعیین شود. بنابراین نمیتوان یک ضخامت ثابت را برای تمام قطرها و شرایط زمین توصیه کرد.
نقش خاک جانبی در مقاومت حلقوی
در لولههای کاروگیت مدفون، خاک جانبی یکی از مهمترین عوامل کنترل تغییر شکل است.
خاک باید در فضای اطراف لوله بهصورت مناسب قرار گرفته و متراکم شود. بهخصوص ناحیه زیر شانههای لوله اهمیت زیادی دارد؛ زیرا پر نشدن صحیح این قسمت میتواند باعث کاهش حمایت جانبی شود.
خاکریزی نیز باید بهصورت مرحلهای و متقارن در دو طرف لوله انجام شود تا لوله جابهجا نشود.
اگر یک سمت لوله خیلی سریع پر و متراکم شود، ممکن است نیروهای نامتقارن به لوله وارد شوند.
تأثیر عمق دفن بر فشار حلقوی
با افزایش عمق دفن، مقدار خاک روی لوله افزایش پیدا میکند و در نتیجه وزن ستون خاک اهمیت بیشتری پیدا میکند.
اما نمیتوان گفت که افزایش عمق همیشه به یک رابطه ساده و مستقیم با فشار واردشده به لوله منجر میشود. نحوه انتقال بار در ترانشه به شرایط خاک، هندسه ترانشه، تراکم و تعامل لوله و خاک وابسته است.
در عمقهای کم، بارهای سطحی مانند عبور خودروها ممکن است اهمیت بیشتری داشته باشند.
در عمقهای زیاد، وزن خاک و شرایط ژئوتکنیکی باید با دقت بیشتری بررسی شوند.
بنابراین تعیین عمق مجاز دفن باید بر اساس طراحی پروژه انجام شود.
تأثیر بار ترافیکی بر فشار حلقوی
اگر لوله کاروگیت در زیر خیابان، جاده یا محوطه صنعتی نصب شود، بارهای متحرک سطح زمین نیز باید در طراحی لحاظ شوند.
بار خودروها از طریق لایههای روسازی و خاک به سمت پایین منتقل میشود. مقدار بار منتقلشده به لوله به عواملی مانند عمق دفن، نوع روسازی و شرایط خاک بستگی دارد.
در عمق کم، اثر بار ترافیکی میتواند قابل توجه باشد. از طرف دیگر، افزایش بیش از حد عمق نیز وزن خاک را افزایش میدهد.
به همین دلیل، طراحی باید اثر همزمان بار خاک و بار سطحی را بررسی کند.
تأثیر قطر لوله بر رفتار حلقوی
قطر لوله نیز در رفتار آن تحت بارهای خارجی اهمیت دارد. با افزایش قطر، هندسه مقطع تغییر میکند و رفتار لوله در برابر بارگذاری شعاعی نیز متفاوت میشود.
به همین دلیل نمیتوان مشخصات یک لوله با قطر ۳۰۰ میلیمتر را مستقیماً به یک لوله با قطر ۱۵۰۰ میلیمتر تعمیم داد.
در قطرهای بزرگ، کیفیت بستر و خاک جانبی اهمیت بیشتری پیدا میکند و کنترل تغییر شکل مقطع باید با دقت بیشتری انجام شود.
همچنین طراحی پروفیل و سختی حلقوی لوله باید متناسب با قطر و شرایط کاربرد انتخاب شود.
فشار حلقوی در لولههای کاروگیت دو جداره
لولههای کاروگیت دو جداره معمولاً دارای یک جداره داخلی نسبتاً صاف و یک جداره خارجی پروفیلدار هستند.
جداره خارجی نقش مهمی در ایجاد سختی حلقوی دارد، در حالی که جداره داخلی سطح مناسبی برای عبور جریان ایجاد میکند.
کیفیت اتصال میان این بخشها و هندسه پروفیل در عملکرد مکانیکی محصول اهمیت دارد.
بنابراین هنگام مقایسه دو لوله کاروگیت نباید تنها ضخامت ظاهری جداره را معیار قرار داد. ساختار پروفیل، سختی حلقوی و کیفیت تولید نیز باید بررسی شوند.
فشار حلقوی در لولههای اسپیرال کاروگیت
در لولههای اسپیرال، پروفیل جداره بهصورت مارپیچی شکل میگیرد و هندسه آن در ایجاد سختی مقطع نقش دارد.
ارتفاع پروفیل، ضخامت بخشهای مختلف، کیفیت اتصال مارپیچی و ساختار جداره داخلی میتوانند روی رفتار مکانیکی اثر بگذارند.
این موضوع نشان میدهد که افزایش ضخامت یک بخش از جداره لزوماً به معنی افزایش متناسب ظرفیت کل لوله نیست.
برای مقایسه محصولات اسپیرال باید پارامترهای مکانیکی اعلامشده توسط سازنده و استاندارد محصول بررسی شوند.
تفاوت فشار حلقوی و فشار داخلی
این دو مفهوم باید کاملاً از یکدیگر جدا شوند.
در یک لوله فاضلاب کاروگیت که برای جریان ثقلی طراحی شده است، فشار داخلی معمولاً معیار اصلی طراحی نیست و بارهای خارجی اهمیت بیشتری دارند.
در مقابل، در یک لوله تحت فشار، فشار سیال از داخل به جداره نیرو وارد میکند و طراحی لوله باید برای این شرایط انجام شود.
به همین دلیل، لوله کاروگیت فاضلابی را نمیتوان صرفاً با معیارهای یک لوله آب تحت فشار ارزیابی کرد.
نوع کاربرد، استاندارد محصول و مشخصات فنی سازنده تعیین میکنند که چه نوع بارگذاری باید در طراحی مورد توجه قرار گیرد.
آزمون سختی حلقوی چیست؟
آزمون سختی حلقوی برای ارزیابی رفتار لوله در برابر تغییر شکل شعاعی انجام میشود و یکی از آزمونهای مهم برای برخی لولههای جدارهساختاریافته است.
در این آزمون، نمونه لوله تحت تغییر شکل کنترلشده قرار میگیرد و نیروی لازم برای ایجاد تغییر شکل اندازهگیری میشود.
نتیجه آزمون برای تعیین یا کنترل کلاس سختی حلقوی محصول استفاده میشود.
روش دقیق آزمون، ابعاد نمونه، مقدار تغییر شکل و نحوه محاسبه باید مطابق استاندارد مربوط به همان محصول انجام شود.
بنابراین سختی حلقوی یک مشخصه قابل اندازهگیری است و صرفاً یک توصیف کیفی از مقاومت لوله نیست.
استانداردهای مرتبط با رفتار حلقوی لوله کاروگیت
استاندارد دقیق به جنس و ساختار لوله بستگی دارد. خانواده EN 13476 برای برخی سیستمهای لولهکشی جدارهساختاریافته از جنس PVC-U، PP و PE در شبکههای تخلیه و فاضلاب زیرزمینی بدون فشار مورد استفاده قرار میگیرد.
در این استانداردها، مشخصات محصول، کلاسهای سختی، آزمونهای مکانیکی و الزامات مربوط به سیستم لوله مورد توجه قرار میگیرند.
در کنار استاندارد محصول، طراحی ترانشه و اجرای لوله نیز باید طبق مشخصات فنی پروژه و دستورالعملهای مربوط به خطوط مدفون انجام شود.
بنابراین وجود یک استاندارد روی محصول بهتنهایی جایگزین طراحی صحیح ترانشه و کنترل کیفیت نصب نیست.
چگونه فشار حلقوی و تغییر شکل را کنترل کنیم؟
برای کنترل رفتار حلقوی، باید از مرحله طراحی چند موضوع بهصورت همزمان بررسی شوند.
ابتدا لوله با قطر و سختی حلقوی مناسب انتخاب میشود. سپس شرایط خاک و عمق دفن مشخص میشود.
در مرحله اجرا، بستر مناسب آماده شده و خاک جانبی با مصالح مناسب و تراکم کنترلشده اجرا میشود.
پس از خاکریزی، در پروژههای حساس میتوان تغییر شکل مقطع را کنترل کرد. اگر مقدار تغییر شکل از حدود مجاز پروژه بیشتر باشد، باید علت آن بررسی شود.
این رویکرد بسیار مؤثرتر از آن است که تنها پس از مشاهده تغییر شکل، خود لوله تعویض شود.
عوامل مؤثر بر رفتار حلقوی لوله کاروگیت
| عامل | تأثیر بر رفتار لوله |
|---|---|
| قطر لوله | تغییر در رفتار مقطع و حساسیت به بار |
| سختی حلقوی | مقاومت در برابر تغییر شکل |
| عمق دفن | افزایش بار ناشی از خاک |
| نوع خاک | تأثیر بر انتقال بار و تکیهگاه جانبی |
| تراکم | تعیین کیفیت حمایت اطراف لوله |
| بار ترافیکی | افزایش بار خارجی |
| بستر | توزیع مناسب نیرو زیر لوله |
| پروفیل جداره | تأثیر بر سختی و رفتار مکانیکی |
| آب زیرزمینی | تأثیر بر خاک و احتمال شناوری |
| کیفیت اتصال | حفظ یکپارچگی و آببندی خط |
| روش اجرا | تعیینکننده عملکرد واقعی سیستم |
نکات مهم برای انتخاب لوله کاروگیت
هنگام خرید لوله کاروگیت بهتر است به جای توجه صرف به ضخامت ظاهری، مجموعهای از مشخصات بررسی شود:
- قطر اسمی و قطر خارجی
- نوع پلیمر
- ساختار جداره
- سختی حلقوی یا SN
- ضخامت بخشهای مختلف جداره در صورت اعلام
- استاندارد تولید
- نوع اتصال
- کیفیت سوکت و رینگ آببندی
- شرایط مجاز نصب
- عمق دفن مورد نظر
- بار ترافیکی
- نوع خاک پروژه
- مدارک کنترل کیفیت و نتایج آزمونها
در پروژههای بزرگ، مشخصات فنی محصول باید با محاسبات و الزامات طراحی ترانشه تطبیق داده شود.
از بار خاک تا تغییر شکل؛ درک صحیح رفتار حلقوی
در لولههای کاروگیت، آنچه گاهی با عنوان فشار حلقوی بیان میشود، باید در کنار مفاهیمی مانند بار خارجی، تنش حلقوی، سختی حلقوی و تغییر شکل مقطع بررسی شود. این لولهها در حالت مدفون معمولاً بهصورت مستقل از خاک اطراف عمل نمیکنند و کیفیت بستر و خاک جانبی بخش مهمی از عملکرد سیستم را تشکیل میدهد.
SN یا سختی حلقوی با فشار داخلی یکسان نیست و نمیتوان کلاسهایی مانند SN4 یا SN8 را مستقیماً به بار یا فشار مشخصی تبدیل کرد. همچنین نمیتوان فقط بر اساس عمق دفن، یک کلاس سختی مشخص را برای همه پروژهها مناسب دانست.
برای دستیابی به عملکرد مناسب، باید قطر، ساختار لوله، سختی حلقوی، عمق دفن، نوع و تراکم خاک، بار ترافیکی، شرایط آب زیرزمینی و کیفیت اجرای ترانشه همزمان بررسی شوند. در نهایت، معیار اصلی این است که تغییر شکل و تنشهای ایجادشده در محدوده قابل قبول طراحی و استاندارد محصول باقی بمانند.
