لوله و اتصالات گالوانیزه از تجهیزات شناختهشده در بسیاری از سیستمهای آبرسانی، تأسیسات ساختمانی، شبکههای خدماتی و برخی کاربردهای صنعتی هستند. پوشش روی (Zinc) که روی سطح فولاد ایجاد میشود، نقش مهمی در کاهش تماس مستقیم فولاد با محیط و افزایش مقاومت آن در برابر خوردگی دارد.
لوله گالوانیزه معمولاً از لوله فولادی ساخته میشود و پس از اجرای فرآیند پوششدهی روی، سطح آن در برابر عوامل محیطی محافظت میشود. در کنار لوله، اتصالاتی مانند زانو، سهراهی، بوشن، مغزی، تبدیل و کپ برای اجرای مسیر، تغییر جهت، ایجاد انشعاب و اتصال تجهیزات مورد استفاده قرار میگیرند.
با وجود مزایای پوشش گالوانیزه، این محصولات برای تمام سیالات، فشارها و دماها مناسب نیستند. انتخاب صحیح باید بر اساس نوع لوله، ضخامت، روش گالوانیزه، سایز، نوع اتصال، شرایط محیطی، نوع سیال و استاندارد محصول انجام شود.

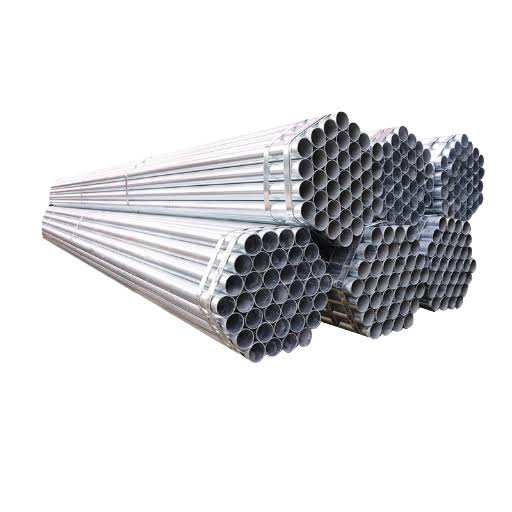

لوله گالوانیزه چیست؟
لوله گالوانیزه نوعی لوله فولادی است که سطح آن با یک لایه محافظ روی پوشش داده شده است.
هدف اصلی این پوشش، کاهش سرعت خوردگی فولاد در محیطهای مختلف است. روی میتواند علاوه بر ایجاد یک لایه محافظ، در شرایط مشخص با ایجاد حفاظت فداشونده از فولاد زیرین نیز محافظت کند.
لولههای گالوانیزه معمولاً بهصورت رزوهای در سیستم نصب میشوند و به همین دلیل برای اجرای آنها از اتصالات دندهای گالوانیزه یا اتصالات سازگار استفاده میشود.
سایز، ضخامت و روش تولید لوله باید براساس کاربرد مشخص شود. بنابراین عبارت «لوله گالوانیزه» بهتنهایی اطلاعات کافی برای انتخاب محصول نیست.
گالوانیزه کردن لوله چگونه انجام میشود؟
فرآیند گالوانیزه کردن میتواند با روشهای مختلفی انجام شود، اما یکی از روشهای شناختهشده Hot-Dip Galvanizing یا گالوانیزه گرم است.
در این فرآیند، قطعه فولادی پس از آمادهسازی سطح در حمام روی مذاب قرار میگیرد و پوشش روی روی سطح آن تشکیل میشود.
آمادهسازی سطح اهمیت زیادی دارد؛ زیرا وجود آلودگی، چربی، اکسید یا زنگ میتواند روی کیفیت پوشش اثر بگذارد.
روش دیگر، گالوانیزه الکتریکی یا Electro-Galvanizing است که در آن پوشش روی با فرآیند الکتروشیمیایی ایجاد میشود.
ضخامت پوشش، روش گالوانیزه و شرایط محیطی تعیین میکنند که محصول برای چه کاربردی مناسبتر باشد.
تفاوت گالوانیزه گرم و گالوانیزه الکتریکی
| ویژگی | گالوانیزه گرم | گالوانیزه الکتریکی |
|---|---|---|
| روش ایجاد پوشش | غوطهوری در روی مذاب | فرآیند الکتروشیمیایی |
| ضخامت پوشش | معمولاً بیشتر | معمولاً نازکتر |
| مقاومت خوردگی | مناسب برای بسیاری از محیطها | مناسب برای شرایط مشخص |
| ظاهر | ممکن است کمی مات و زبرتر باشد | معمولاً یکنواختتر و براقتر |
| کاربرد | تأسیسات، سازه و محیطهای بیرونی | کاربردهای مشخص صنعتی و عمومی |
| انتخاب | براساس شرایط محیطی | براساس الزامات محصول |
مقایسه بالا یک راهنمای عمومی است و عملکرد واقعی به ضخامت پوشش، استاندارد، کیفیت اجرا و شرایط محیطی وابسته است.
مشخصات فنی لوله و اتصالات گالوانیزه
هنگام خرید، مشخصات لوله و اتصالات باید بهصورت جداگانه بررسی شود.
| مشخصه | لوله گالوانیزه | اتصالات گالوانیزه |
|---|---|---|
| جنس پایه | فولاد | فولاد یا چدن/فولاد مطابق محصول |
| پوشش | روی | روی در محصولات گالوانیزه |
| سایز | DN یا NPS و مشخصات سازنده | متناسب با سایز لوله |
| ضخامت | وابسته به نوع و استاندارد | وابسته به طراحی اتصال |
| نوع اتصال | معمولاً رزوهای در کاربردهای رایج | رزوهای |
| مقاومت خوردگی | وابسته به پوشش و محیط | وابسته به پوشش و جنس پایه |
| کاربرد | آب و تأسیسات | تغییر مسیر، انشعاب و اتصال |
| فشار کاری | وابسته به ضخامت و استاندارد | وابسته به طراحی اتصال |
| دمای کاری | وابسته به محصول | وابسته به متریال و آببندی |
فشار و دمای مجاز باید از استاندارد یا مشخصات سازنده همان محصول بررسی شود و نمیتوان یک محدوده ثابت را به تمام لولهها و اتصالات گالوانیزه نسبت داد.
اتصالات گالوانیزه چه کاربردی دارند؟
اتصالات گالوانیزه برای تکمیل شبکه لولهکشی استفاده میشوند و معمولاً دارای رزوه هستند.
مهمترین انواع آنها عبارتاند از:
- زانو گالوانیزه
- سهراهی گالوانیزه
- بوشن گالوانیزه
- مغزی گالوانیزه
- تبدیل گالوانیزه
- چهارراهی گالوانیزه
- مهره ماسوره
- کپ و درپوش
- رابط و اتصالات رزوهای
هرکدام از این قطعات وظیفه مشخصی دارند. زانو برای تغییر مسیر، سهراهی برای ایجاد انشعاب و تبدیل برای اتصال دو سایز متفاوت مورد استفاده قرار میگیرد.
انتخاب اتصال باید براساس سایز، نوع رزوه، فشار، دما و شرایط محیطی انجام شود.
زانو گالوانیزه برای تغییر مسیر
زانو گالوانیزه یکی از پرکاربردترین اتصالات این گروه است و برای تغییر جهت خط استفاده میشود.
زانوهای ۴۵ و ۹۰ درجه از مدلهای رایج هستند. انتخاب زاویه به مسیر لولهکشی و فضای موجود بستگی دارد.
پوشش گالوانیزه روی سطح اتصال میتواند مقاومت آن را در برابر خوردگی افزایش دهد، اما محل رزوه، برش یا آسیب مکانیکی ممکن است در برابر خوردگی حساستر باشد.
هنگام نصب باید از وارد کردن ضربه شدید به اتصال و آسیب زدن به پوشش جلوگیری شود.
سهراهی گالوانیزه و ایجاد انشعاب
سهراهی گالوانیزه برای ایجاد یک شاخه جدید از خط اصلی استفاده میشود.
مدلهای Equal و Reducing بسته به نیاز سیستم قابل استفاده هستند. در مدل Equal، اندازه مسیر اصلی و شاخه برابر است و در مدل Reducing، یکی از مسیرها سایز متفاوتی دارد.
سهراهی در شبکههای آبرسانی، سیستمهای تأسیساتی و خطوط خدماتی کاربرد دارد.
در زمان انتخاب باید علاوه بر سایز، نوع رزوه و ظرفیت فشار اتصال نیز بررسی شود.
بوشن و مغزی گالوانیزه
بوشن برای اتصال دو قطعه رزوهای به یکدیگر استفاده میشود و معمولاً دارای رزوه داخلی است.
مغزی نیز یک قطعه رزوهای است که میتواند برای اتصال دو تجهیز یا تغییر نوع اتصال مورد استفاده قرار گیرد.
این قطعات در اجرای خطوط رزوهای نقش مهمی دارند و باید از نظر نوع رزوه با لوله و تجهیزات مقابل هماهنگ باشند.
یکی از خطاهای رایج در خرید اتصالات رزوهای، توجه نکردن به تفاوت استانداردهای رزوه است. رزوههایی مانند NPT و BSP از نظر هندسه یکسان نیستند و نباید بدون بررسی جایگزین یکدیگر شوند.
کاربرد لوله گالوانیزه در آبرسانی
یکی از کاربردهای شناختهشده لولههای گالوانیزه، برخی سیستمهای آبرسانی و تأسیسات است.
مقاومت در برابر خوردگی سطحی باعث شده این لولهها در برخی محیطهای مرطوب و پروژههای تأسیساتی مورد توجه قرار گیرند.
با این حال، برای آب شرب باید مشخص شود که محصول، پوشش، متریال و روش تولید آن برای تماس با آب آشامیدنی و مقررات مربوطه مناسب است.
همچنین کیفیت آب میتواند روی رفتار پوشش روی و عمر سیستم تأثیر بگذارد. آب بسیار خورنده یا شرایط شیمیایی خاص ممکن است نیازمند انتخاب متریال دیگری باشد.
لوله گالوانیزه در تأسیسات ساختمانی
در برخی تأسیسات ساختمان، لوله و اتصالات گالوانیزه برای اجرای خطوط خدماتی، آبرسانی و کاربردهای مشخص مورد استفاده قرار میگیرند.
اتصال رزوهای باعث میشود اجرای این سیستم بدون نیاز به جوشکاری در محل امکانپذیر باشد.
در عین حال، رزوهکاری باعث برداشته شدن بخشی از پوشش محافظ در محل برش و رزوه میشود. بنابراین در شرایطی که خوردگی اهمیت زیادی دارد، باید نحوه محافظت از نقاط آسیبدیده مطابق دستورالعمل اجرایی در نظر گرفته شود.
فضای نصب، وزن لوله، دسترسی برای تعمیرات و شرایط محیطی نیز از عوامل مهم در طراحی این خطوط هستند.
کاربرد لوله گالوانیزه در محیطهای مرطوب
یکی از دلایل استفاده از گالوانیزه، افزایش مقاومت فولاد در برابر محیطهای مرطوب است.
پوشش روی میتواند مانند یک سد محافظ عمل کند و در شرایط مشخص، حفاظت فداشونده نیز ایجاد کند.
با این حال، گالوانیزه به معنی «ضدزنگ مطلق» نیست. در محیطهای بسیار خورنده، تماس طولانی با مواد شیمیایی، آب شور یا شرایط خاص ممکن است پوشش به مرور آسیب ببیند.
برای محیطهای دریایی یا دارای کلراید بالا، انتخاب پوشش و متریال باید براساس شرایط واقعی محیط انجام شود و در برخی موارد استنلس استیل یا سیستمهای پوششی دیگر گزینه مناسبتری خواهند بود.
تفاوت لوله گالوانیزه و لوله سیاه
| ویژگی | لوله گالوانیزه | لوله فولادی سیاه |
|---|---|---|
| پوشش روی | دارد | ندارد |
| مقاومت خوردگی سطحی | بیشتر در شرایط مناسب | پایینتر در محیط مرطوب |
| ظاهر | نقرهای یا خاکستری | تیره و مشکی |
| اتصال رایج | رزوهای در بسیاری از کاربردها | رزوهای یا جوشی، بسته به محصول |
| نیاز به پوشش اضافی | بسته به محیط | معمولاً بیشتر در برابر خوردگی |
| کاربرد | آب، تأسیسات و برخی خطوط خدماتی | تأسیسات، سازه و خطوط صنعتی |
| محدودیت | آسیبپذیری پوشش در نقاط آسیبدیده | خوردگی سریعتر بدون حفاظت |
این مقایسه کلی است و انتخاب نهایی باید بر اساس شرایط سرویس و مشخصات محصول انجام شود.
تفاوت لوله گالوانیزه و استنلس استیل
هر دو محصول میتوانند در برابر خوردگی عملکرد مناسبی داشته باشند، اما سازوکار مقاومت آنها متفاوت است.
در لوله گالوانیزه، پوشش روی از فولاد پایه محافظت میکند؛ در حالی که استنلس استیل با تکیه بر ترکیب آلیاژی خود و تشکیل لایه اکسیدی محافظ، مقاومت خوردگی ایجاد میکند.
استنلس استیل معمولاً برای بسیاری از محیطهای خورنده و کاربردهای بهداشتی گزینه مناسبتری است، اما قیمت آن نیز معمولاً بالاتر است.
در محیطهای دارای کلراید، مواد شیمیایی یا شرایط بهداشتی، گرید استیل باید دقیقاً براساس سرویس انتخاب شود.
بنابراین نمیتوان گالوانیزه و استنلس استیل را تنها براساس مقاومت خوردگی با یکدیگر مقایسه کرد.
رزوه لوله و اتصالات گالوانیزه
رزوه یکی از مهمترین بخشهای سیستمهای گالوانیزه رزوهای است.
لوله و اتصال باید از نظر نوع، اندازه و استاندارد رزوه با یکدیگر سازگار باشند.
رزوههای NPT و BSP از انواع شناختهشده هستند، اما هندسه آنها متفاوت است. استفاده از رزوه نامتناسب میتواند باعث اتصال ناقص، نشتی یا آسیب به رزوه شود.
در زمان نصب نیز باید از ابزار مناسب استفاده شود و اعمال گشتاور بیش از حد میتواند به اتصال یا لوله آسیب برساند.
مواد آببندی رزوه نیز باید با نوع سیال و دمای کاری سازگار باشند.
استانداردهای مرتبط با لوله و اتصالات گالوانیزه
استاندارد دقیق به نوع لوله، روش تولید، کاربرد و بازار هدف بستگی دارد.
برای برخی لولههای فولادی گالوانیزه، ASTM A53 میتواند در مشخصات محصول مطرح باشد و در برخی استانداردها الزامات مربوط به لولههای فولادی با پوشش روی تعریف شده است.
در سیستمهای اروپایی، استانداردهایی مانند EN 10240 میتوانند برای الزامات پوششهای گالوانیزه گرم داخلی و خارجی برخی لولههای فولادی مطرح باشند.
برای رزوه نیز بسته به سیستم، استانداردهایی مانند ASME B1.20.1 برای NPT یا استانداردهای مرتبط با BSP مورد استفاده قرار میگیرند.
در مورد اتصالات نیز استاندارد باید براساس نوع اتصال و جنس پایه تعیین شود. بنابراین قبل از خرید، استاندارد دقیق درجشده در مشخصات محصول باید با نیاز پروژه تطبیق داده شود.
نکات مهم در نصب لوله و اتصالات گالوانیزه
نصب صحیح میتواند روی عمر سیستم تأثیر زیادی داشته باشد.
در سیستمهای رزوهای، لوله باید با ابزار مناسب بریده و رزوه شود. پس از رزوهکاری، محل اتصال باید از نظر آسیب به پوشش و کیفیت رزوه بررسی شود.
اتصالات نباید با نیروی بیش از حد بسته شوند؛ زیرا این کار میتواند باعث ترک یا تغییر شکل اتصال شود.
در محیطهایی که پوشش گالوانیزه آسیب دیده است، روش ترمیم باید مطابق مشخصات پروژه انجام شود.
همچنین باید از تماس نامناسب گالوانیزه با برخی فلزات متفاوت در شرایط مرطوب جلوگیری کرد؛ زیرا در شرایط خاص امکان ایجاد خوردگی گالوانیکی وجود دارد.
نگهداری لوله و اتصالات گالوانیزه
اگرچه پوشش روی مقاومت مناسبی ایجاد میکند، اما لوله گالوانیزه نیز به نگهداری نیاز دارد.
سطح لوله باید بهصورت دورهای از نظر پوسته شدن، خراش، خوردگی موضعی و آسیب مکانیکی بررسی شود.
محل رزوهها، نقاط برشخورده و قسمتهایی که پوشش آنها آسیب دیده است، حساسیت بیشتری دارند.
در سیستمهای آب نیز تغییر کیفیت سیال، رسوب داخلی یا کاهش دبی میتواند نشانه نیاز به بررسی شبکه باشد.
برنامه نگهداری باید متناسب با محیط نصب، نوع سیال، عمر سیستم و شرایط بهرهبرداری تعیین شود.
عوامل مؤثر بر قیمت لوله و اتصالات گالوانیزه
قیمت این محصولات به مشخصات فنی و شرایط بازار وابسته است.
مهمترین عوامل عبارتاند از:
- سایز لوله
- ضخامت دیواره
- وزن
- نوع و ضخامت پوشش روی
- روش گالوانیزه
- برند و کشور سازنده
- نوع اتصال
- استاندارد تولید
- کیفیت رزوه
- گرید فولاد
- تعداد مورد نیاز
- هزینه حمل
قیمت اتصالات نیز بر اساس نوع قطعه متفاوت است. برای مثال، قیمت یک زانو با بوشن هماندازه الزاماً یکسان نیست، زیرا شکل هندسی و میزان مواد مصرفی متفاوت است.
هنگام خرید لوله و اتصالات گالوانیزه چه اطلاعاتی لازم است؟
برای استعلام دقیق بهتر است مشخصات زیر از ابتدا مشخص باشند:
- نوع لوله
- سایز
- ضخامت یا رده
- گرید فولاد
- روش گالوانیزه
- ضخامت یا کلاس پوشش در صورت نیاز
- نوع رزوه
- نوع اتصال
- نوع سیال
- فشار و دمای کاری
- کاربرد؛ آب، تأسیسات یا صنعت
- استاندارد مورد نیاز
- برند یا سازنده
- گواهی و مدارک فنی در صورت نیاز
- تعداد و طول مورد نیاز
برای پروژههای ساختمانی و صنعتی، تطبیق مشخصات محصول با نقشهها و اسناد فنی میتواند از خرید محصول نامتناسب جلوگیری کند.
از پوشش روی تا عملکرد شبکه؛ انتخاب لوله گالوانیزه
لوله و اتصالات گالوانیزه به دلیل وجود پوشش روی، گزینهای شناختهشده برای برخی سیستمهای آبرسانی، تأسیسات ساختمانی و خطوط خدماتی هستند. این پوشش میتواند مقاومت فولاد را در برابر خوردگی افزایش دهد، اما عملکرد آن به ضخامت پوشش، کیفیت گالوانیزه و شرایط محیطی وابسته است.
در کنار لوله، اتصالاتی مانند زانو، سهراهی، بوشن، مغزی، تبدیل و کپ امکان اجرای مسیرهای مختلف را فراهم میکنند. هماهنگی نوع رزوه و سایز این قطعات با لوله اهمیت زیادی دارد.
برای انتخاب محصول مناسب باید سایز، ضخامت، گرید فولاد، نوع و کیفیت پوشش روی، نوع رزوه، سیال، فشار، دما و استاندارد همزمان بررسی شوند.
در نهایت، لوله گالوانیزه زمانی انتخاب مناسبی خواهد بود که پوشش آن با شرایط محیطی سازگار باشد و مشخصات لوله و اتصالات با نیاز واقعی سیستم مطابقت داشته باشد.
