اتصال صحیح یکی از مهمترین بخشهای اجرای خطوط لوله کاروگیت است. حتی اگر خود لوله از نظر سختی حلقوی، ابعاد و کیفیت مواد اولیه مناسب باشد، اتصال نامناسب میتواند باعث نشتی، جابهجایی لوله، ورود خاک به خط، نفوذ آب زیرزمینی یا کاهش عملکرد شبکه شود.
لولههای کاروگیت در پروژههای فاضلاب، زهکشی، جمعآوری آبهای سطحی و برخی شبکههای زیرزمینی بدون فشار استفاده میشوند. به همین دلیل، اتصال آنها باید علاوه بر ایجاد پیوستگی مکانیکی، امکان آببندی مناسب و تحمل حرکتهای جزئی ناشی از نشست خاک و تغییرات دمایی را نیز فراهم کند.
روش اتصال به ساختار لوله، جنس پلیمر، قطر، نوع سوکت، کاربرد خط و دستورالعمل سازنده بستگی دارد. در بسیاری از سیستمهای کاروگیت، اتصال سوکتی با رینگ الاستومری رایج است، اما در برخی محصولات روشهای جوشی یا اتصالات مکانیکی نیز مورد استفاده قرار میگیرند.

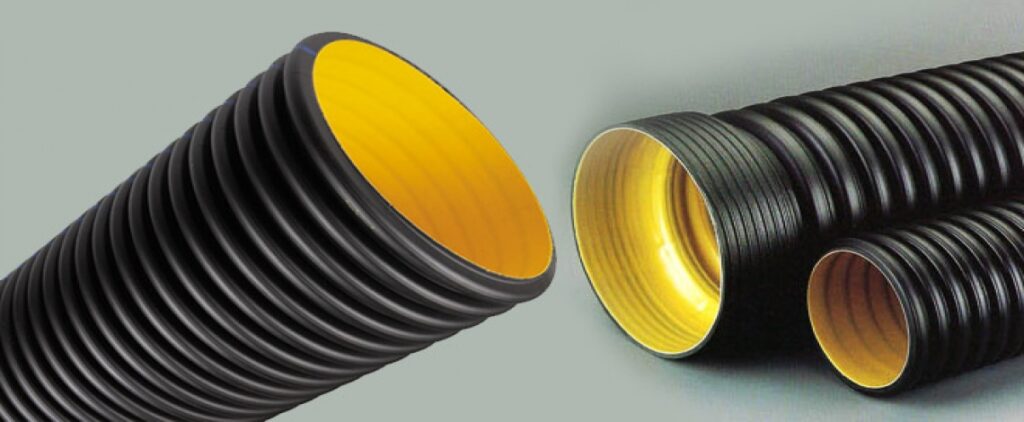

اتصال لوله کاروگیت چیست؟
اتصال لوله کاروگیت به روشی گفته میشود که دو شاخه لوله یا لوله و اتصال مربوطه را به یکدیگر متصل میکند تا یک مسیر پیوسته برای عبور جریان ایجاد شود.
در یک سیستم استاندارد، اتصال باید چند وظیفه را همزمان انجام دهد:
- ایجاد پیوستگی بین شاخههای لوله
- جلوگیری از نشت سیال به بیرون
- جلوگیری از ورود آب زیرزمینی به داخل خط
- جلوگیری از ورود خاک و ذرات به شبکه
- حفظ راستای لولهها
- تحمل حرکتهای محدود ناشی از شرایط خاک
- حفظ عملکرد هیدرولیکی مسیر
بنابراین اتصال فقط محل قرار گرفتن دو لوله در کنار یکدیگر نیست. کیفیت سوکت، رینگ آببندی، سطح انتهای لوله، همراستایی و شرایط اجرای ترانشه همگی روی عملکرد نهایی اتصال تأثیر دارند.
انواع اتصال لولههای کاروگیت
روش اتصال بر اساس طراحی محصول و کاربرد آن تعیین میشود. مهمترین روشهایی که در سیستمهای مختلف لوله کاروگیت دیده میشوند عبارتاند از:
- اتصال سوکتی با رینگ آببندی
- اتصال مکانیکی
- اتصال جوشی یا حرارتی در محصولات دارای طراحی مناسب
- اتصال با کوپلر یا رابط
- اتصالات ویژه برای تغییر مسیر و ایجاد انشعاب
در میان این روشها، اتصال سوکتی همراه با رینگ الاستومری یکی از روشهای متداول در لولههای کاروگیت مورد استفاده در شبکههای ثقلی است.
البته نمیتوان یک روش را برای تمام محصولات کاروگیت مناسب دانست. نوع اتصال باید با ساختار واقعی لوله و دستورالعمل تولیدکننده مطابقت داشته باشد.
اتصال سوکتی لوله کاروگیت چگونه انجام میشود؟
در سیستم سوکتی، یک سر لوله یا اتصال دارای سوکت (Socket) و طرف مقابل دارای قسمت ورود یا Spigot است.
در محل اتصال، بخش نری داخل سوکت قرار میگیرد و رینگ الاستومری بین دو سطح، آببندی را ایجاد میکند.
بهطور معمول مراحل اجرا شامل آمادهسازی محل اتصال، بررسی رینگ، تمیز کردن سطوح، استفاده از روانکننده سازگار و وارد کردن صحیح بخش نری داخل سوکت است.
عمق ورود باید مطابق علامت یا اندازه مشخصشده توسط سازنده باشد. وارد کردن بیش از حد یا کمتر از مقدار موردنظر میتواند عملکرد اتصال را تحت تأثیر قرار دهد.
نکته مهم این است که لوله نباید هنگام ورود به سوکت با زاویه یا انحراف زیاد قرار گیرد. همراستایی صحیح یکی از عوامل اصلی جلوگیری از آسیب رینگ و ایجاد نشتی است.
رینگ آببندی چه نقشی در اتصال دارد؟
رینگ الاستومری یکی از مهمترین اجزای اتصال سوکتی است. این قطعه با ایجاد فشار مناسب میان سطوح اتصال، مانع عبور آب از محل اتصال میشود.
عملکرد صحیح رینگ به چند عامل وابسته است:
- جنس و کیفیت الاستومر
- ابعاد رینگ
- قرارگیری صحیح در شیار
- تمیز بودن محل نصب
- سالم بودن رینگ
- روانکاری مناسب
- همراستایی لولهها
- عمق صحیح ورود لوله
رینگ نباید پیچ خورده، بریده، ترکخورده یا از جای خود خارج شده باشد.
همچنین استفاده از هر نوع روغن یا ماده لغزنده توصیه نمیشود. روانکننده باید با جنس رینگ و لوله سازگار باشد و طبق دستورالعمل سازنده استفاده شود.
محل قرارگیری رینگ در لوله کاروگیت
محل نصب رینگ در محصولات مختلف یکسان نیست. در برخی لولهها رینگ در شیار مخصوص روی بخش نری قرار میگیرد و در برخی طراحیها محل قرارگیری آن متفاوت است.
به همین دلیل نباید محل رینگ را صرفاً بر اساس ظاهر یک محصول دیگر تعیین کرد.
پیش از اتصال باید شیار مربوطه بررسی شود و رینگ کاملاً در محل خود قرار بگیرد. اگر بخشی از رینگ بیرونزده یا پیچیده باشد، هنگام ورود لوله ممکن است از جای خود خارج شود.
این وضعیت میتواند باعث ایجاد نشتی موضعی شود؛ حتی اگر ظاهر اتصال در پایان کار کاملاً مناسب به نظر برسد.
اتصال لوله کاروگیت با کوپلر
در برخی سیستمها برای اتصال دو شاخه لوله از کوپلر (Coupler) یا رابط استفاده میشود.
کوپلر میتواند برای ایجاد اتصال میان دو سر لوله یا اتصال قطعاتی با طراحی مشخص مورد استفاده قرار گیرد. بسته به محصول، آببندی کوپلر ممکن است با رینگهای الاستومری یا مکانیزمهای دیگری انجام شود.
مزیت این روش، امکان اتصال دو قطعه بدون نیاز به تغییر ساختار اصلی لوله است.
با این حال، کوپلر باید دقیقاً با قطر، پروفیل و سیستم اتصال همان لوله سازگار باشد. استفاده از یک رابط عمومی برای لولههایی با پروفیل متفاوت میتواند باعث کاهش کیفیت آببندی شود.
اتصال جوشی لولههای کاروگیت
برخی لولههای پلیمری کاروگیت یا ساختارهای جدارهساختاریافته میتوانند با روشهای حرارتی یا جوشی به یکدیگر متصل شوند؛ اما این موضوع کاملاً به جنس پلیمر و طراحی محصول بستگی دارد.
در روشهای جوشی، سطوح مورد اتصال تحت شرایط کنترلشده گرم شده و پس از قرار گرفتن در موقعیت مناسب، پیوند ایجاد میشود.
پارامترهایی مانند دما، فشار، زمان، آمادهسازی سطح و شرایط خنک شدن باید طبق دستورالعمل فرآیند جوشکاری تعیین شوند.
بنابراین نباید روش جوشکاری یک لوله پلیاتیلن یا پلیپروپیلن را بدون بررسی مشخصات محصول به تمام لولههای کاروگیت تعمیم داد.
اتصال مکانیکی لولههای کاروگیت
در برخی کاربردها ممکن است از اتصالات مکانیکی برای ایجاد ارتباط بین لولهها یا اتصال لوله به تجهیزات دیگر استفاده شود.
این روش میتواند در شرایطی که نیاز به اتصال قابل جداسازی یا ترکیب دو سیستم متفاوت وجود دارد، کاربرد داشته باشد.
نوع مکانیزم، جنس قطعات، روش آببندی و محدوده ابعادی باید با محصول سازگار باشد.
برای مثال، اتصال یک لوله کاروگیت پلیمری به یک لوله از جنس یا ساختار متفاوت ممکن است به رابط انتقالی (Transition Coupling) نیاز داشته باشد.
در چنین شرایطی، توجه به قطر خارجی، نوع پروفیل و نحوه آببندی اهمیت زیادی دارد.
اتصال لوله کاروگیت به اتصالات و منهول
در شبکههای فاضلاب و زهکشی، لوله کاروگیت معمولاً فقط به لوله دیگر متصل نمیشود و ممکن است به منهول، دریچه بازدید، حوضچه یا سایر اجزای شبکه نیز متصل شود.
در این نقاط، اتصال باید علاوه بر آببندی، امکان انتقال مناسب نیرو و جلوگیری از جابهجایی را فراهم کند.
نوع اتصال به طراحی منهول و سیستم لوله بستگی دارد. ممکن است از اتصال سوکتی، قطعات مخصوص ورود لوله به منهول یا اتصالات انتقالی استفاده شود.
در محل ورود لوله به سازه بتنی نیز باید از ایجاد تنش اضافی جلوگیری شود. اتصال صلب و نامناسب میتواند در اثر نشست متفاوت لوله و سازه، باعث آسیب یا نشتی شود.
اتصال لوله کاروگیت برای ایجاد انشعاب
برای ایجاد انشعاب نباید بهصورت دستی روی جداره لوله سوراخ ایجاد و یک اتصال نامناسب نصب کرد؛ مگر اینکه چنین روشی بهطور مشخص توسط سازنده یا طراحی سیستم تأیید شده باشد.
برای ایجاد انشعاب معمولاً از قطعاتی مانند:
- سهراهی
- زانویی
- رابط
- انشعابگیر
- منهول یا حوضچه اتصال
استفاده میشود.
قطعه انشعاب باید از نظر قطر، جنس، پروفیل و سیستم آببندی با لوله اصلی سازگار باشد.
در شبکههای فاضلاب، زاویه ورود انشعاب نیز میتواند روی عملکرد هیدرولیکی و تعمیرات آینده تأثیر بگذارد و باید مطابق نقشه و طراحی پروژه اجرا شود.
آببندی اتصال لولههای کاروگیت
آببندی مهمترین بخش عملکرد اتصال است. یک اتصال مناسب باید در برابر نفوذ آب به داخل و خروج جریان از شبکه مقاومت کافی داشته باشد.
در شبکههای فاضلابی، ورود آب زیرزمینی به داخل خط میتواند باعث افزایش دبی غیرضروری در شبکه تصفیه فاضلاب شود. از طرف دیگر، خروج فاضلاب نیز میتواند باعث آلودگی خاک اطراف شود.
عوامل مؤثر بر آببندی عبارتاند از:
| عامل | تأثیر |
|---|---|
| رینگ آببندی | ایجاد سد الاستومری در محل اتصال |
| تمیزی سطوح | جلوگیری از ایجاد مسیر نشتی |
| همراستایی | جلوگیری از بارگذاری نامتقارن رینگ |
| عمق ورود | حفظ موقعیت صحیح اتصال |
| روانکننده | کاهش اصطکاک هنگام مونتاژ |
| سلامت سوکت | حفظ هندسه اتصال |
| کیفیت لوله | جلوگیری از تغییر شکل محل اتصال |
| اجرای ترانشه | جلوگیری از حرکت و بازشدن اتصال |
بنابراین آببندی فقط به جنس رینگ وابسته نیست و باید کل سیستم اتصال بررسی شود.
مراحل صحیح اجرای اتصال سوکتی
برای اجرای یک اتصال سوکتی، ابتدا مسیر لولهگذاری و موقعیت دو شاخه باید آماده باشد.
انتهای لوله و داخل سوکت باید از خاک، شن، گل و سایر آلودگیها پاک شوند. سپس رینگ بررسی شده و در محل صحیح خود قرار میگیرد.
در مرحله بعد، روانکننده سازگار طبق دستورالعمل استفاده میشود. لوله باید در راستای محور سوکت قرار گرفته و بدون انحراف وارد شود.
پس از رسیدن لوله به عمق مشخصشده، محل اتصال باید از نظر بیرونزدگی رینگ، همراستایی و قرارگیری کامل کنترل شود.
در نهایت، خط باید در شرایط مشخص پروژه تست شود تا آببندی اتصالها پیش از پوشاندن کامل مسیر ارزیابی شود.
اشتباهات رایج هنگام اتصال لوله کاروگیت
برخی مشکلات اتصال ناشی از خطاهای اجرایی ساده هستند.
استفاده از رینگ آسیبدیده
رینگ ترکخورده، بریده یا تغییرشکلیافته ممکن است نتواند آببندی مناسبی ایجاد کند.
تمیز نکردن سوکت
وجود شن و خاک میان رینگ و سطح اتصال میتواند مسیر نشتی ایجاد کند.
ورود کج لوله
اگر لوله با زاویه وارد سوکت شود، فشار روی رینگ یکنواخت نخواهد بود.
استفاده از روانکننده نامناسب
مواد نفتی یا سایر روانکنندههای ناسازگار میتوانند به بعضی الاستومرها آسیب بزنند.
عدم رعایت عمق ورود
قرار نگرفتن بخش نری در موقعیت صحیح میتواند آببندی و پایداری اتصال را کاهش دهد.
خاکریزی نامناسب
حرکت لوله در زمان خاکریزی ممکن است باعث اعمال نیرو به اتصال و تغییر وضعیت آن شود.
آیا اتصال لوله کاروگیت باید کاملاً صلب باشد؟
در بسیاری از سیستمهای مدفون، اتصال سوکتی همراه با رینگ الاستومری بهگونهای طراحی میشود که ضمن حفظ آببندی، مقدار محدودی حرکت نسبی را تحمل کند.
این ویژگی میتواند در برابر نشستهای جزئی خاک و تغییرات محدود طولی مفید باشد.
بنابراین انعطافپذیری کنترلشده اتصال لزوماً یک ضعف نیست.
با این حال، حرکت بیش از محدوده طراحی یا جابهجایی شدید میتواند باعث خارج شدن رینگ از وضعیت مناسب، تغییر شکل سوکت یا ایجاد نشتی شود.
به همین دلیل، رفتار اتصال باید با مشخصات محصول و شرایط واقعی نصب تطبیق داشته باشد.
تأثیر بستر و خاکریزی بر عملکرد اتصال
حتی یک اتصال باکیفیت نیز در صورت اجرای نامناسب ترانشه ممکن است عملکرد مطلوبی نداشته باشد.
بستر باید سطحی یکنواخت و مناسب برای قرارگیری لوله فراهم کند. همچنین خاک اطراف لوله باید بهصورت مرحلهای و مناسب اجرا شود.
پر کردن یکطرفه ترانشه میتواند نیروی نامتقارن به لوله وارد کند و باعث جابهجایی آن شود.
بهخصوص ناحیه زیر شانههای لوله باید بهخوبی پر شود تا تکیهگاه جانبی کافی ایجاد شود.
بنابراین کیفیت اتصال و کیفیت اجرای ترانشه دو موضوع جدا از یکدیگر نیستند و باید بهصورت یک سیستم بررسی شوند.
تست آببندی اتصالات کاروگیت
پس از اجرای بخشی از خط، اتصالها باید طبق روش آزمون مشخصشده در پروژه یا استاندارد مربوطه کنترل شوند.
در شبکههای ثقلی، آزمون آببندی با آب یکی از روشهای رایج است. در این روش، بخش مشخصی از خط ایزوله شده و پس از پر شدن با آب، رفتار اتصالها و میزان افت سطح بررسی میشود.
در برخی پروژهها ممکن است آزمون هوا نیز استفاده شود. پارامترهای فشار، مدت زمان و میزان افت مجاز نباید بهصورت یک عدد ثابت برای تمام سیستمها تعیین شوند و باید بر اساس استاندارد و مشخصات پروژه باشند.
نکته مهم این است که لوله فاضلاب ثقلی نباید صرفاً مانند یک خط آب تحت فشار، با فشار داخلی بالا آزمایش شود.
استانداردهای مرتبط با اتصال لوله کاروگیت
استاندارد مورد استفاده به جنس، ساختار و کاربرد لوله بستگی دارد. خانواده EN 13476 برای برخی سیستمهای لولهکشی جدارهساختاریافته از جنس PVC-U، PP و PE در شبکههای زیرزمینی تخلیه و فاضلاب بدون فشار کاربرد دارد.
در این خانواده استاندارد، علاوه بر مشخصات خود لوله، الزامات مرتبط با اتصالات، آببندی، آزمونها و عملکرد سیستم نیز مورد توجه قرار میگیرند.
برای اجرای شبکه نیز استانداردها و دستورالعملهای مرتبط با ساخت و آزمایش خطوط فاضلاب و زهکشی باید در نظر گرفته شوند. در پروژههای واقعی، استاندارد محصول بهتنهایی کافی نیست و روش نصب و تست نیز باید مطابق مشخصات پروژه تعیین شود.
بنابراین پیش از خرید یا اجرا، باید استاندارد درجشده روی محصول با کاربرد واقعی خط تطبیق داده شود.
مقایسه روشهای اتصال لوله کاروگیت
| روش اتصال | آببندی | سرعت اجرا | قابلیت جداسازی | کاربرد متداول |
|---|---|---|---|---|
| سوکتی با رینگ | مناسب در صورت اجرای صحیح | بالا | نسبتاً مناسب | فاضلاب و زهکشی ثقلی |
| کوپلر و رابط | وابسته به طراحی | بالا | بسته به مدل | اتصال دو شاخه یا تعمیر |
| جوشی | پیوسته در طراحیهای مناسب | وابسته به فرآیند | پایین | برخی محصولات پلیمری |
| مکانیکی | وابسته به نوع اتصال | متوسط تا بالا | معمولاً مناسبتر | اتصالات خاص و انتقالی |
این جدول یک مقایسه عمومی است و عملکرد واقعی هر روش به طراحی محصول، جنس پلیمر، قطر، نوع اتصال و دستورالعمل سازنده بستگی دارد.
انتخاب روش اتصال بر اساس شرایط پروژه
برای انتخاب روش اتصال ابتدا باید مشخص شود که لوله برای چه کاربردی استفاده میشود.
در خطوط فاضلاب ثقلی، آبهای سطحی و زهکشی، سیستم سوکتی با رینگ الاستومری میتواند به دلیل سرعت اجرای مناسب و قابلیت آببندی، گزینه رایجی باشد.
در پروژههایی که نیاز به اتصال دو سیستم متفاوت وجود دارد، ممکن است کوپلر یا اتصال انتقالی مناسبتر باشد.
در برخی محصولات پلیمری نیز اتصال جوشی میتواند مطرح شود، اما این روش باید براساس جنس لوله و فرآیند تأییدشده توسط سازنده انتخاب شود.
در نتیجه، انتخاب اتصال باید همزمان با انتخاب خود لوله انجام شود و نمیتوان ابتدا یک لوله را خریداری و سپس هر نوع رابطی را برای آن انتخاب کرد.
عوامل مؤثر بر هزینه اتصال لوله کاروگیت
هزینه اتصال تنها به قیمت خود لوله محدود نمیشود. قطعات اتصال، رینگها، کوپلرها و اتصالات ویژه نیز میتوانند بخش قابل توجهی از هزینه شبکه را تشکیل دهند.
عوامل مؤثر شامل موارد زیر هستند:
- قطر لوله
- نوع اتصال
- جنس پلیمر
- نوع رینگ
- طراحی سوکت
- تعداد اتصالات
- تعداد انشعابات
- زانویی و سهراهی
- اتصال به منهول
- شرایط نصب
- نیاز به تجهیزات جوش
- برند و کیفیت محصول
در پروژههای بزرگ، سرعت اجرای اتصال نیز میتواند روی هزینه نهایی تأثیر بگذارد؛ زیرا زمان نیروی اجرایی و تجهیزات بخشی از هزینه نصب است.
نکات مهم هنگام خرید لوله و اتصالات کاروگیت
هنگام خرید بهتر است لوله و قطعات اتصال بهصورت یک سیستم بررسی شوند.
موارد زیر باید کنترل شوند:
- جنس لوله
- قطر اسمی و قطر خارجی
- ساختار جداره
- سختی حلقوی یا SN
- نوع سوکت
- جنس و ابعاد رینگ
- نوع اتصال
- استاندارد محصول
- سازگاری اتصالات با لوله
- شرایط نصب
- کاربرد خط
- مدارک کنترل کیفیت
- دستورالعمل نصب سازنده
بهتر است رینگ آببندی و اتصالات اصلی از سیستم سازگار با همان محصول تهیه شوند. استفاده از قطعاتی که صرفاً از نظر قطر ظاهری مشابه هستند، لزوماً به معنی سازگاری کامل نیست.
اتصال لولههای کاروگیت؛ از سوکت تا آببندی
اتصال یکی از بخشهای تعیینکننده در عملکرد شبکههای لوله کاروگیت است. اتصال سوکتی با رینگ الاستومری در بسیاری از سیستمهای فاضلاب و زهکشی ثقلی کاربرد دارد، اما بسته به جنس، ساختار و طراحی محصول میتوان از کوپلر، اتصالات مکانیکی یا روشهای جوشی نیز استفاده کرد.
در اتصال سوکتی، سلامت رینگ، تمیزی سطوح، همراستایی، عمق ورود و استفاده از روانکننده سازگار اهمیت زیادی دارد. از طرف دیگر، کیفیت بستر و خاکریزی نیز نباید نادیده گرفته شود؛ زیرا جابهجایی لوله در ترانشه میتواند مستقیماً روی اتصال اثر بگذارد.
در نهایت، انتخاب صحیح روش اتصال باید بر اساس جنس و ساختار لوله، قطر، نوع کاربرد، شرایط نصب، الزامات آببندی و دستورالعمل سازنده انجام شود. اجرای دقیق اتصال و انجام تست مناسب پیش از بهرهبرداری نیز نقش مهمی در کاهش احتمال نشتی و افزایش دوام شبکه دارد.
