چه عوامی مقاومت لوله پلی اتیلن در برابر ضربه قوچ را تعیین میکنند؟
مقاومت لوله پلی اتیلن در برابر ضربه قوچ به یک عامل مشخص وابسته نیست، بلکه نتیجه تعامل چند ویژگی لوله، شرایط جریان و نحوه بهرهبرداری از سیستم است. ضربه قوچ زمانی ایجاد میشود که سرعت جریان سیال در مدت کوتاهی تغییر کند؛ برای مثال، بسته شدن سریع یک شیر، توقف ناگهانی پمپ یا تغییر شدید مسیر جریان میتواند موج فشاری در داخل خط ایجاد کند.
لوله پلی اتیلن به دلیل انعطافپذیری و رفتار الاستیک، معمولاً در مقایسه با برخی لولههای سخت، توانایی بیشتری برای جذب بخشی از این تغییرات فشار دارد. با این حال، این ویژگی به معنای مصون بودن لوله از ضربه قوچ نیست. اگر فشار گذرا از محدوده قابل تحمل سیستم بیشتر شود، خود لوله، اتصالات، شیرآلات یا تجهیزات متصل به خط ممکن است دچار آسیب شوند.
مهمترین عواملی که مقاومت و رفتار لوله پلی اتیلن در برابر ضربه قوچ را تعیین میکنند عبارتاند از:
۱. جنس و گرید پلی اتیلن
گرید ماده اولیه یکی از مشخصات مهم لوله است. لولههای پلی اتیلن با گریدهایی مانند PE80 و PE100 از نظر خواص مکانیکی و طراحی فشاری با یکدیگر تفاوت دارند.
با این حال، نباید تصور کرد که فقط با دانستن PE80 یا PE100 میتوان مقاومت لوله در برابر ضربه قوچ را مشخص کرد. رفتار لوله در برابر فشارهای گذرا به ضخامت جداره، قطر، شرایط کاری، دمای سیال، سرعت جریان و مشخصات کل سیستم نیز وابسته است.
به همین دلیل عبارت «لوله PE100» بهتنهایی اطلاعات کافی برای ارزیابی ضربه قوچ ارائه نمیدهد و باید سایر مشخصات فنی نیز بررسی شوند.
۲. ضخامت جداره و مقدار SDR
SDR یکی از مهمترین پارامترهای ابعادی لوله پلی اتیلن است و از نسبت قطر خارجی به ضخامت جداره به دست میآید:
SDR = قطر خارجی لوله ÷ ضخامت جداره
در یک قطر خارجی ثابت، هرچه مقدار SDR کمتر باشد، ضخامت جداره بیشتر خواهد بود. برای مثال، یک لوله ۱۱۰ میلیمتری SDR11 نسبت به لوله ۱۱۰ میلیمتری SDR17 جداره ضخیمتری دارد.
ضخامت جداره روی رفتار مکانیکی لوله و ظرفیت تحمل فشار آن تأثیر میگذارد، اما کاهش SDR بهتنهایی راهحل ضربه قوچ نیست. ممکن است یک سیستم با لوله ضخیم نیز در صورت وجود سرعت جریان بالا و بسته شدن بسیار سریع شیر، با فشار گذرا مواجه شود.
بنابراین SDR باید در کنار سرعت جریان، فشار کاری، طول خط و مشخصات تجهیزات بررسی شود.
۳. سرعت جریان آب
سرعت جریان یکی از عوامل مهم در شدت ضربه قوچ است. بهطور کلی، هرچه سرعت جریان قبل از توقف یا تغییر ناگهانی بیشتر باشد، تغییرات فشار ناشی از آن نیز میتواند شدیدتر باشد.
برای مثال، در یک خط انتقال که آب با سرعت نسبتاً بالا حرکت میکند، بسته شدن سریع شیر میتواند تغییر سرعت قابل توجهی ایجاد کند. این تغییر سرعت به صورت موج فشار در خط منتشر میشود.
به همین دلیل در طراحی خطوط پلی اتیلن، فقط توجه به دبی کافی نیست. باید دبی و قطر لوله به گونهای انتخاب شوند که سرعت جریان در محدوده مناسب قرار گیرد.
۴. سرعت بسته شدن شیر

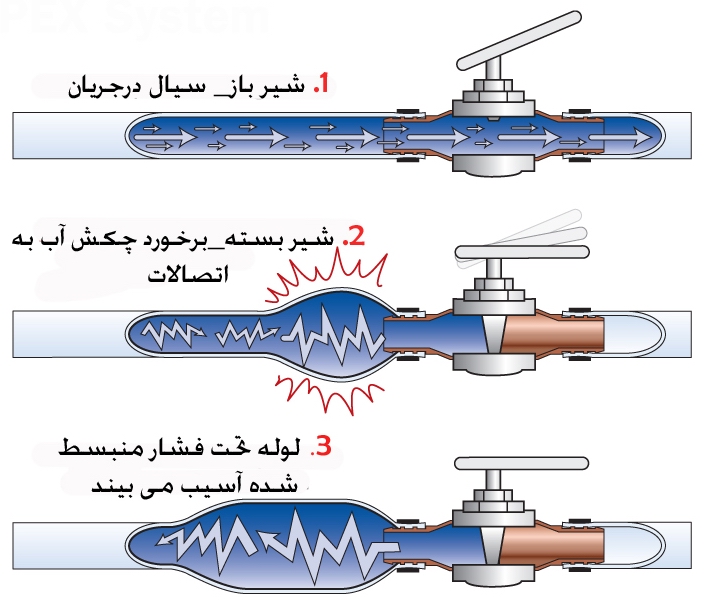

یکی از مهمترین عوامل ایجاد ضربه قوچ، سرعت تغییر وضعیت شیر است. اگر شیر در مدت بسیار کوتاهی بسته شود، جریان آب فرصت کافی برای کاهش تدریجی سرعت خود ندارد و فشار ناگهانی در خط ایجاد میشود.
در مقابل، بسته شدن تدریجی شیر معمولاً باعث کاهش شدت تغییرات فشار میشود.
به همین دلیل در خطوطی که احتمال ایجاد ضربه قوچ در آنها بالاست، استفاده از شیرهای مناسب و کنترل نحوه باز و بسته شدن آنها اهمیت زیادی دارد. این موضوع بهخصوص در خطوط انتقال طولانی، خطوط تحت فشار و سیستمهایی که دارای پمپ هستند، مهمتر است.
۵. طول خط لوله
طول لوله نیز در رفتار سیستم در برابر فشارهای گذرا نقش دارد. در خطوط کوتاه، شرایط انتشار موج فشار با خطوط بسیار طولانی یکسان نیست.
هرچه خط انتقال طولانیتر باشد، بررسی زمان انتشار موج و زمان بسته شدن شیر اهمیت بیشتری پیدا میکند. در چنین شرایطی، یک تغییر ناگهانی در سرعت جریان میتواند به صورت موج فشار در طول قابل توجهی از خط حرکت کند و حتی باعث ایجاد بازتابهای فشاری شود.
بنابراین در یک خط پلی اتیلن چند صد متری یا چند کیلومتری، نمیتوان تنها با توجه به فشار کاری معمول، وضعیت ضربه قوچ را ارزیابی کرد.
۶. قطر لوله پلی اتیلن
قطر لوله بهصورت مستقیم با سرعت جریان ارتباط دارد. اگر برای یک دبی مشخص از لولهای با قطر داخلی کوچکتر استفاده شود، سرعت آب افزایش پیدا میکند.
افزایش سرعت جریان میتواند شرایط ایجاد فشارهای گذرا را شدیدتر کند. از طرف دیگر، افزایش قطر لوله باعث کاهش سرعت جریان در همان دبی میشود؛ البته انتخاب قطر باید بر اساس محاسبات هیدرولیکی، هزینه و شرایط پروژه انجام شود.
نکته مهم این است که قطر اسمی یا خارجی بهتنهایی کافی نیست. SDR و ضخامت جداره نیز روی قطر داخلی تأثیر میگذارند. بنابراین دو لوله با قطر خارجی یکسان اما SDR متفاوت، ممکن است قطر داخلی متفاوتی داشته باشند و در یک دبی مشخص، سرعت جریان یکسانی ایجاد نکنند.
۷. خاصیت انعطافپذیری لوله پلی اتیلن
یکی از ویژگیهای مهم پلی اتیلن، انعطافپذیری و قابلیت تغییر شکل الاستیک آن است. در هنگام ایجاد فشار گذرا، دیواره لوله میتواند تا حد مشخصی تغییر شکل دهد و بخشی از انرژی موج فشاری را جذب یا تعدیل کند.
این رفتار یکی از دلایلی است که لوله پلی اتیلن در بسیاری از پروژهها عملکرد مناسبی در برابر ضربه قوچ دارد.
با این حال، انعطافپذیری به معنی تحمل نامحدود فشار نیست. اگر فشار گذرا بیش از ظرفیت طراحی سیستم باشد، لوله و بهخصوص اتصالات و تجهیزات میتوانند آسیب ببینند.
۸. دمای سیال
دمای کاری نیز در ارزیابی رفتار لوله پلی اتیلن اهمیت دارد. خواص مکانیکی پلی اتیلن با افزایش دما تغییر میکند و ظرفیت تحمل فشار لوله در شرایط دمایی مختلف باید بر اساس اطلاعات فنی محصول و استاندارد مربوطه بررسی شود.
به همین دلیل، مشخصات فشار یک لوله را نباید بدون توجه به دمای کاری برای تمام شرایط یکسان در نظر گرفت.
در سیستمهای انتقال آب سرد، آبیاری یا کاربردهای صنعتی، شرایط دمایی واقعی میتواند با یکدیگر متفاوت باشد و در طراحی باید در نظر گرفته شود.
۹. مشخصات پمپ و نحوه خاموش شدن آن
در سیستمهایی که دارای پمپ هستند، نحوه روشن و خاموش شدن پمپ میتواند نقش مهمی در ایجاد فشارهای گذرا داشته باشد.
خاموش شدن ناگهانی پمپ، قطع برق یا تغییر سریع شرایط کاری میتواند باعث تغییر شدید سرعت جریان شود. در نتیجه، احتمال ایجاد موج فشار افزایش پیدا میکند.
برای چنین سیستمهایی ممکن است استفاده از روشهایی مانند راهاندازی و توقف کنترلشده پمپ، تجهیزات کنترل فشار یا تجهیزات کاهش اثر فشارهای گذرا ضروری باشد.
۱۰. وجود هوا در خط لوله
هوا در سیستمهای تحت فشار میتواند رفتار پیچیدهای ایجاد کند. تجمع هوا در نقاط مرتفع یا نامناسب خط ممکن است عملکرد سیستم را تحت تأثیر قرار دهد و در شرایط خاص، تغییرات فشار را تشدید کند.
به همین دلیل در طراحی خطوط پلی اتیلن، بهخصوص مسیرهایی که دارای شیب و اختلاف ارتفاع هستند، محل نصب شیرهای هوا باید با دقت بررسی شود.
کنترل هوای موجود در خط نهتنها برای کاهش مشکلات بهرهبرداری، بلکه برای عملکرد پایدار سیستم اهمیت دارد.
۱۱. اختلاف ارتفاع مسیر
در خطوطی که اختلاف ارتفاع قابل توجهی بین ابتدا و انتهای مسیر وجود دارد، فشار هیدرواستاتیک نیز باید در طراحی لحاظ شود.
ارتفاع بیشتر یا کمتر مسیر میتواند فشار پایه سیستم را تغییر دهد و این فشار با فشارهای گذرا ناشی از ضربه قوچ ترکیب شود. بنابراین در یک خط دارای شیب زیاد، بررسی ضربه قوچ بدون در نظر گرفتن پروفیل ارتفاعی مسیر میتواند نتیجه دقیقی نداشته باشد.
این موضوع در خطوط انتقال آب، شبکههای آبرسانی و سیستمهای آبیاری با زمینهای شیبدار اهمیت بیشتری دارد.
۱۲. نوع و کیفیت اتصالات
در بسیاری از پروژهها توجه اصلی به خود لوله معطوف میشود، در حالی که اتصالات نیز بخش مهمی از سیستم هستند.
لوله پلی اتیلن ممکن است از نظر مقاومت مکانیکی عملکرد مناسبی داشته باشد، اما اتصال ضعیف، اجرای نامناسب جوش، اتصالات غیراستاندارد یا تجهیزات نامتناسب میتوانند نقطه آسیبپذیر سیستم باشند.
بنابراین مقاومت در برابر ضربه قوچ باید برای کل خط شامل لوله، اتصالات، شیرآلات، پمپ و سایر تجهیزات بررسی شود.
۱۳. فشار کاری و فشار گذرا
یکی از اشتباهات رایج این است که فقط فشار کاری لوله بررسی شود. برای مثال، ممکن است فشار عادی خط کمتر از فشار نامی لوله باشد، اما در زمان بسته شدن شیر یا توقف پمپ، یک فشار گذرای کوتاهمدت ایجاد شود.
بنابراین باید بین فشار کاری عادی و فشار گذرا ناشی از ضربه قوچ تفاوت قائل شد.
در طراحی حرفهای، هر دو حالت باید بررسی شوند تا مشخص شود حداکثر فشار ایجادشده در سیستم از محدوده مجاز لوله و تجهیزات فراتر نمیرود.
۱۴. نحوه طراحی و بهرهبرداری از سیستم
در نهایت، مقاومت در برابر ضربه قوچ فقط ویژگی خود لوله نیست؛ بلکه به طراحی و نحوه استفاده از کل سیستم بستگی دارد.
برای کاهش ریسک میتوان مواردی مانند سرعت مناسب جریان، انتخاب قطر صحیح، کنترل سرعت بسته شدن شیرها، مدیریت عملکرد پمپ، کنترل هوای خط و استفاده از تجهیزات مناسب کنترل فشار را در نظر گرفت.
به همین دلیل ممکن است دو پروژه که هر دو از لوله پلی اتیلن با مشخصات مشابه استفاده میکنند، به دلیل تفاوت در طول مسیر، دبی، سرعت جریان، شیرآلات، پمپ و نحوه بهرهبرداری، رفتار متفاوتی در برابر ضربه قوچ داشته باشند.
مهمترین پارامترها برای بررسی مقاومت لوله پلی اتیلن در برابر ضربه قوچ
برای ارزیابی دقیقتر، بهتر است حداقل اطلاعات زیر در اختیار طراح باشد:
- گرید لوله مانند PE80 یا PE100
- قطر خارجی و قطر داخلی لوله
- SDR و ضخامت جداره
- طول خط
- دبی جریان
- سرعت جریان
- فشار کاری
- دمای سیال
- اختلاف ارتفاع مسیر
- مشخصات و نحوه عملکرد پمپ
- نوع و زمان باز و بسته شدن شیرها
- محل و تعداد تجهیزات کنترلی
- وجود نقاط مرتفع و احتمال تجمع هوا
- مشخصات اتصالات و روش اتصال لوله
در نتیجه، مقاومت لوله پلی اتیلن در برابر ضربه قوچ را نمیتوان با یک مشخصه مانند PE100 یا SDR11 تعیین کرد. گرید ماده، ضخامت جداره، قطر، سرعت جریان، طول خط، سرعت تغییر جریان، دمای کاری، اختلاف ارتفاع و عملکرد پمپ و شیرآلات همگی در رفتار سیستم نقش دارند. انتخاب صحیح لوله زمانی قابل اعتماد است که این عوامل در کنار یکدیگر و بر اساس شرایط واقعی پروژه بررسی شوند.
