لوله استیل صنایع غذایی یکی از اجزای اصلی خطوط انتقال و فرآوری مواد غذایی، لبنیات، نوشیدنیها و بسیاری از سیالات فرآیندی است. این لولهها علاوه بر انتقال سیال، باید از نظر بهداشت، قابلیت شستوشو، مقاومت در برابر خوردگی و سازگاری با فرآیند تولید نیز شرایط مناسبی داشته باشند.
در صنایع غذایی، صرفاً استیل بودن لوله برای استفاده در خط فرآیندی کافی نیست. گرید استیل، کیفیت سطح داخلی، روش تولید، ضخامت، ابعاد، نوع اتصال، کیفیت جوشکاری و قابلیت شستوشو همگی باید متناسب با کاربرد انتخاب شوند.
در خطوط تولید شیر، ماست، خامه، پنیر، آبمیوه، نوشیدنی و سایر محصولات غذایی، معمولاً از لولههایی استفاده میشود که سطح داخلی صاف و قابل تمیزکاری داشته باشند. در بسیاری از این خطوط، فرآیند CIP (Clean-In-Place) نیز اجرا میشود و لوله باید از نظر متریال و طراحی با شرایط شستوشو سازگار باشد.
لوله استیل صنایع غذایی چیست؟
لوله استیل صنایع غذایی نوعی لوله فولاد زنگنزن است که برای انتقال مواد غذایی و سیالات فرآیندی در سیستمهای بهداشتی طراحی یا انتخاب میشود.
این لولهها ممکن است از نظر روش ساخت، بهصورت درزدار (Welded) یا بدون درز (Seamless) تولید شوند. انتخاب میان این دو نوع به فشار، سایز، فرآیند تولید و الزامات پروژه بستگی دارد.
تفاوت اصلی لوله غذایی با یک لوله صنعتی معمولی فقط در جنس استیل نیست. کیفیت سطح داخلی، طراحی اتصالات، قابلیت تخلیه، روش جوشکاری و امکان شستوشوی کامل نیز اهمیت دارند.
به همین دلیل، هنگام خرید باید مشخص شود که لوله برای کاربرد بهداشتی و تماس با محصول غذایی در نظر گرفته شده است یا صرفاً یک لوله استیل عمومی برای سرویس تأسیساتی است.
مشخصات فنی لوله استیل صنایع غذایی
مشخصات دقیق محصول به استاندارد و سازنده بستگی دارد، اما پارامترهای اصلی لولههای استیل مورد استفاده در صنایع غذایی را میتوان به شکل زیر بررسی کرد:
| مشخصه فنی | توضیحات |
|---|---|
| نوع محصول | Stainless Steel Food / Sanitary Tube |
| گریدهای رایج | ۳۰۴، ۳۰۴L، ۳۱۶، ۳۱۶L |
| مقطع | معمولاً دایرهای |
| روش ساخت | Welded یا Seamless |
| سطح داخلی | صاف و مناسب فرآیند بهداشتی |
| سطح خارجی | Polished، Satin و سایر پرداختها |
| نوع اتصال | جوشی، کلمپی و سایر اتصالات بهداشتی |
| کاربرد | لبنیات، نوشیدنی، صنایع غذایی و فرآوری |
| سیستم شستوشو | CIP در مدلها و طراحیهای مناسب |
| پارامترهای مهم | قطر، ضخامت، گرید، سطح و استاندارد |
| استاندارد | وابسته به کاربرد و مشخصات محصول |
| جنس متداول | Austenitic Stainless Steel |
این جدول یک مشخصات عمومی است و برای انتخاب محصول باید استاندارد دقیق، ابعاد، گرید و مشخصات سطح از دیتاشیت سازنده بررسی شود.
چرا استنلس استیل در صنایع غذایی استفاده میشود؟
استنلس استیل به دلیل مقاومت مناسب در برابر خوردگی، استحکام مکانیکی و قابلیت تمیزکاری، یکی از متریالهای مهم در تجهیزات و خطوط صنایع غذایی است.
سطح مناسب استیل میتواند امکان شستوشوی مؤثر را فراهم کند و در صورت طراحی و نگهداری صحیح، احتمال باقی ماندن مواد روی سطح را کاهش دهد.
همچنین برخلاف بسیاری از فلزات معمول، استنلس استیل در شرایط مناسب دچار زنگزدگی معمولی نمیشود. البته مقاومت خوردگی آن به گرید، محیط و شرایط سرویس وابسته است.
در صنایع غذایی، کیفیت استیل باید در کنار طراحی بهداشتی سیستم بررسی شود. حتی یک لوله با گرید مناسب، در صورت داشتن سطح نامناسب، جوش معیوب یا طراحی نامناسب اتصال، لزوماً عملکرد بهداشتی مطلوبی نخواهد داشت.
گریدهای استیل مورد استفاده در صنایع غذایی
گرید استیل یکی از مهمترین عوامل انتخاب لوله است.
استیل ۳۰۴ و ۳۰۴L
۳۰۴ یکی از گریدهای رایج فولاد زنگنزن آستنیتی است که در بسیاری از کاربردهای غذایی و تأسیساتی مورد استفاده قرار میگیرد.
گرید ۳۰۴L نسخه کمکربن ۳۰۴ است و به دلیل کربن کمتر، در برخی کاربردهای جوشکاری میتواند مزیت داشته باشد.
این گریدها در بسیاری از خطوط مواد غذایی، نوشیدنی و برخی تجهیزات فرآیندی قابل استفاده هستند؛ اما مناسب بودن آنها باید با شرایط واقعی محصول و فرآیند بررسی شود.
استیل ۳۱۶ و ۳۱۶L
۳۱۶L در بسیاری از کاربردهای حساس صنایع غذایی و لبنی مورد توجه قرار میگیرد. وجود مولیبدن در ترکیب این گرید باعث میشود در بسیاری از محیطهای حاوی کلرید نسبت به ۳۰۴ مقاومت خوردگی بهتری داشته باشد.
گرید ۳۱۶L نیز در بخشهایی از تجهیزات فرآیندی، خطوط لبنی و سیستمهایی که شرایط خوردگی بیشتری دارند مورد استفاده قرار میگیرد.
با این حال، استفاده از ۳۱۶L به معنای مناسب بودن آن برای تمام سیالات یا مواد شوینده نیست و باید سازگاری متریال با فرآیند بررسی شود.
تفاوت ۳۰۴L و ۳۱۶L در لوله صنایع غذایی
انتخاب بین این دو گرید به شرایط محیط و فرآیند بستگی دارد.
| ویژگی | ۳۰۴L | ۳۱۶L |
|---|---|---|
| مقاومت عمومی خوردگی | مناسب | بالاتر در بسیاری از محیطها |
| مولیبدن | ندارد | دارد |
| قابلیت جوشکاری | مناسب | مناسب |
| کاربرد غذایی | گسترده | گسترده |
| محیط دارای کلرید | نیازمند بررسی | معمولاً گزینه مناسبتر |
| هزینه | معمولاً پایینتر | معمولاً بالاتر |
| کاربرد لبنی | بسته به شرایط | مناسب برای بسیاری از سرویسهای حساستر |
این مقایسه کلی است و نباید بهعنوان جایگزین انتخاب متریال براساس شرایط واقعی سرویس در نظر گرفته شود.
سطح داخلی لوله استیل صنایع غذایی
یکی از مهمترین ویژگیهای لوله بهداشتی، کیفیت سطح داخلی آن است.
سطح داخلی باید تا حد امکان صاف و یکنواخت باشد تا مواد غذایی، چربی یا رسوبات در فرورفتگیهای سطحی باقی نمانند.
در بسیاری از پروژههای بهداشتی، زبری سطح با پارامتر Ra مشخص میشود. مقدار مورد نیاز Ra به نوع کاربرد، استاندارد و الزامات پروژه بستگی دارد و نمیتوان یک مقدار واحد را برای تمام صنایع غذایی تعیین کرد.
پرداخت سطح میتواند با روشهای مختلفی انجام شود و کیفیت نهایی آن باید از طریق مشخصات فنی یا مدارک سازنده بررسی شود.
پرداخت سطح لوله استیل
لولههای مورد استفاده در صنایع غذایی میتوانند دارای سطوح مختلفی باشند.
Polished Finish برای ایجاد سطح صافتر و مناسبتر در برخی کاربردهای بهداشتی استفاده میشود.
در برخی پروژهها نیز سطح Satin یا پرداختهای مشخص دیگر مورد استفاده قرار میگیرد. انتخاب سطح باید براساس نیاز فرآیندی و الزامات بهداشتی انجام شود.
در لولههای صنایع غذایی، فقط ظاهر بیرونی اهمیت ندارد. در بسیاری از کاربردها، سطح داخلی اهمیت بیشتری دارد؛ زیرا مستقیماً با محصول و فرآیند شستوشو در تماس است.
لوله استیل درزدار یا بدون درز؟
یکی از پرسشهای رایج هنگام خرید لوله صنایع غذایی، انتخاب میان Welded و Seamless است.
لوله درزدار از نوار یا ورق استیل ساخته شده و پس از شکلدهی، درز آن جوش داده میشود. این نوع لوله در بسیاری از خطوط بهداشتی کاربرد دارد و با کنترل مناسب فرآیند تولید میتواند سطح داخلی مطلوبی ارائه دهد.
لوله بدون درز فاقد درز جوش طولی است و در برخی سرویسهای فشاری یا کاربردهای خاص مورد توجه قرار میگیرد.
برای خطوط غذایی، بدوندرز بودن لوله بهتنهایی به معنی بهداشتیتر یا بهتر بودن آن نیست. کیفیت سطح، گرید، استاندارد و طراحی کل سیستم باید ملاک انتخاب باشند.
استانداردهای لوله استیل صنایع غذایی
استاندارد مناسب به نوع لوله، روش ساخت و کاربرد بستگی دارد. برخی استانداردهای مهم عبارتاند از:
ASTM A270
ASTM A270 یکی از استانداردهای شناختهشده برای لولههای بهداشتی فولاد زنگنزن و آلیاژهای مرتبط در کاربردهای لبنی و غذایی است.
این استاندارد موضوعاتی مانند ابعاد، متریال، ساخت و الزامات مربوط به سطح را در محدوده خود پوشش میدهد.
هنگام خرید لوله با ادعای انطباق با ASTM A270، بهتر است گرید، شرایط سطح و مدارک محصول نیز بررسی شوند.
ASTM A554
ASTM A554 در برخی لولههای استنلس استیل مکانیکی و دکوراتیو مورد استفاده قرار میگیرد و بسته به نوع محصول میتواند برای لولههای ظاهری و مکانیکی مطرح باشد.
این استاندارد را نباید بهصورت خودکار معادل لوله فرآیندی بهداشتی صنایع غذایی دانست.
ASME BPE
ASME BPE مجموعهای از الزامات مربوط به تجهیزات و سیستمهای فرآیندی با سطح بهداشتی بالا ارائه میکند و بیشتر در صنایع بیوفارما و کاربردهای بسیار تمیز شناخته شده است.
در برخی پروژههای غذایی با الزامات فرآیندی خاص نیز ممکن است مشخصات مرتبط با آن مورد توجه قرار گیرد.
۳-A و EHEDG
۳-A و EHEDG نیز از مراجع شناختهشده در حوزه طراحی بهداشتی تجهیزات صنایع غذایی هستند.
وجود تأییدیه یا انطباق باید برای محصول یا سیستم مشخص بررسی شود و صرفاً ذکر نام این مراجع در مشخصات فروشنده، به معنی تأیید تمام محصولات نیست.
نقش CIP در انتخاب لوله استیل
CIP یا Clean-In-Place به فرآیندی گفته میشود که در آن تجهیزات و خطوط بدون دمونتاژ کامل، با عبور محلولهای شستوشو تمیز میشوند.
در صنایع لبنی، محلولهای شستوشو ممکن است در دما و غلظت مشخصی وارد خط شوند. بنابراین لوله، اتصالات و گسکت باید با شرایط CIP سازگار باشند.
سطح داخلی نامناسب یا وجود نواحی مرده میتواند باعث باقی ماندن محصول یا آلودگی شود.
به همین دلیل، طراحی لولهکشی بهداشتی باید در کنار جنس لوله شامل شیب مناسب، تخلیهپذیری، اتصالات مناسب و طراحی صحیح جوشها نیز باشد.
کاربرد لوله استیل در صنایع شیری
یکی از مهمترین حوزههای استفاده از این لولهها، صنایع لبنی است.
خطوط انتقال شیر
لوله استیل برای انتقال شیر خام، شیر پاستوریزه و سایر محصولات لبنی مورد استفاده قرار میگیرد.
در این خطوط، سطح داخلی، قابلیت شستوشو و سازگاری گرید استیل با مواد شوینده اهمیت زیادی دارد.
خطوط تولید ماست و محصولات تخمیری
محصولات تخمیری ممکن است ویسکوزیته و رفتار جریان متفاوتی داشته باشند. بنابراین طراحی قطر لوله و اتصالات باید با مشخصات محصول هماهنگ شود.
خطوط خامه و محصولات چرب
در خطوط خامه و محصولات دارای چربی، تمیزکاری اهمیت بیشتری پیدا میکند. طراحی مناسب سطح داخلی و انتخاب صحیح فرآیند CIP میتواند به کاهش باقیماندن محصول کمک کند.
خطوط آبمیوه و نوشیدنی
لولههای استیل بهداشتی در خطوط انتقال آبمیوه، نوشیدنیها و برخی محصولات مایع نیز کاربرد دارند.
نوع محصول، اسیدیته و شرایط شستوشو باید در انتخاب گرید و آببندی سیستم در نظر گرفته شوند.
جوشکاری لوله استیل صنایع غذایی
کیفیت جوش در خطوط فرآیندی بهداشتی اهمیت بسیار زیادی دارد.
جوش داخلی نامناسب میتواند باعث ایجاد برآمدگی، تخلخل، ترک یا نواحی مستعد تجمع محصول شود.
به همین دلیل در بسیاری از خطوط بهداشتی از روشهای کنترلشده جوشکاری استفاده میشود و کیفیت سطح داخلی ناحیه جوش نیز باید مورد توجه قرار گیرد.
پس از جوشکاری، بسته به الزامات پروژه ممکن است عملیات تمیزکاری، اسیدشویی یا پاسیو کردن سطح انجام شود. روش دقیق باید براساس جنس استیل و دستورالعمل فنی تعیین شود.

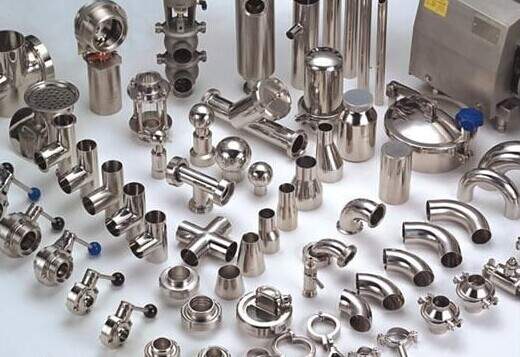

اتصال لولههای استیل صنایع غذایی
لولههای بهداشتی میتوانند با روشهای مختلفی به یکدیگر یا تجهیزات متصل شوند.
اتصال جوشی یکی از روشهای رایج در خطوط فرآیندی دائمی است و در صورت اجرای صحیح میتواند سطحی یکپارچه ایجاد کند.
Tri-Clamp نیز در بسیاری از سیستمهای غذایی و لبنی کاربرد دارد و امکان باز کردن سریع اتصال برای شستوشو یا تعمیر را فراهم میکند.
در هر دو روش، کیفیت سطح داخلی و جلوگیری از ایجاد Dead Leg اهمیت دارد.
لوله استیل صنایع غذایی و مسئله Dead Leg
Dead Leg به بخشی از سیستم گفته میشود که جریان در آن بسیار کم است یا عملاً جریان مؤثری ندارد.
وجود Dead Leg در خطوط غذایی میتواند باعث تجمع محصول، باقی ماندن مواد شوینده یا ایجاد شرایط نامناسب بهداشتی شود.
به همین دلیل، طراحی اتصالات، شیرها، انشعابات و تجهیزات باید به گونهای باشد که نواحی مرده تا حد امکان کاهش پیدا کنند.
این موضوع نشان میدهد که بهداشتی بودن خط فقط به جنس لوله وابسته نیست و طراحی کل سیستم اهمیت دارد.
فشار و دمای کاری لوله استیل
لولههای صنایع غذایی در معرض شرایط مختلف فشار و دما قرار دارند. فشار کاری میتواند به قطر، ضخامت، متریال، روش ساخت و دمای کار وابسته باشد.
همچنین دمای فرآیند و دمای شستوشوی CIP باید با محدوده کاری لوله و سایر اجزای سیستم سازگار باشد.
بنابراین نمیتوان برای تمام لولههای استیل صنایع غذایی یک فشار یا دمای ثابت تعیین کرد.
برای انتخاب دقیق باید مشخصات لوله، ضخامت، گرید و استاندارد آن همراه با شرایط واقعی فرآیند بررسی شوند.
عوامل مؤثر بر قیمت لوله استیل صنایع غذایی
قیمت این محصولات به عوامل مختلفی وابسته است.
مهمترین عوامل عبارتاند از:
- گرید استیل
- قطر خارجی
- ضخامت دیواره
- طول شاخه
- درزدار یا بدون درز بودن
- کیفیت سطح داخلی
- نوع پرداخت
- استاندارد تولید
- برند و کشور سازنده
- میزان سفارش
- مدارک و گواهیهای فنی
برای مثال، لوله ۳۱۶L با سطح بهداشتی و مشخصات دقیق فرآیندی را نمیتوان از نظر قیمت با یک لوله ۳۰۴ عمومی مقایسه کرد.
نکات مهم خرید لوله استیل صنایع غذایی
قبل از خرید بهتر است مشخصات زیر تعیین شوند:
- گرید استیل؛ ۳۰۴L یا ۳۱۶L و سایر گریدهای مورد نیاز
- قطر خارجی یا سایز اسمی
- ضخامت دیواره
- طول شاخه
- درزدار یا بدون درز بودن
- کیفیت سطح داخلی
- مقدار زبری سطح در صورت نیاز
- استاندارد تولید
- نوع اتصال
- فشار کاری
- دمای فرآیند
- شرایط CIP
- نوع محصول غذایی
- مدارک و گواهیهای مورد نیاز
- برند و کد فنی
در پروژههای صنعتی بهتر است مشخصات خرید در قالب Technical Specification تنظیم شود تا محصول تأمینشده دقیقاً با نیاز خط تولید مطابقت داشته باشد.
انتخاب لوله بر اساس شرایط فرآیندی
لوله استیل صنایع غذایی تنها یک لوله فولادی ضدزنگ برای انتقال سیال نیست؛ بلکه بخشی از یک سیستم فرآیندی بهداشتی است. به همین دلیل، انتخاب آن باید بر اساس مجموعهای از عوامل شامل گرید استیل، قطر، ضخامت، کیفیت سطح داخلی، روش ساخت، استاندارد، فشار، دما و شرایط شستوشو انجام شود.
در بسیاری از کاربردهای غذایی، ۳۰۴L میتواند برای شرایط عمومی گزینه مناسبی باشد، در حالی که ۳۱۶L در بسیاری از محیطهای دارای کلرید یا شرایط خورندهتر انتخاب مناسبتری برای بررسی است. با این حال، انتخاب گرید باید بر اساس ترکیب محصول، مواد شوینده و شرایط واقعی فرآیند انجام شود.
در نهایت، یک لوله زمانی برای صنایع غذایی مناسب است که علاوه بر جنس و ابعاد، سطح داخلی، قابلیت تمیزکاری، کیفیت جوش، نوع اتصال و الزامات بهداشتی پروژه نیز با یکدیگر هماهنگ باشند. بررسی استاندارد و مدارک فنی سازنده پیش از خرید میتواند از انتخاب محصول نامتناسب با فرآیند جلوگیری کند.
