فلنج چه نقشی در سیستمهای لولهکشی دارد؟
فلنج یکی از قطعات مهم در سیستمهای لولهکشی و تأسیسات است که برای اتصال لولهها، شیرآلات، پمپها، تجهیزات صنعتی و سایر اجزای یک شبکه استفاده میشود. برخلاف اتصالهای دائمی مانند جوشکاری، اتصال فلنجی امکان باز و بسته کردن تجهیزات را فراهم میکند و همین ویژگی باعث شده در بسیاری از پروژههای ساختمانی و صنعتی مورد استفاده قرار گیرد.
یک اتصال فلنجی معمولاً از دو فلنج، پیچ و مهره و یک واشر یا گسکت تشکیل میشود. فلنجها در محل اتصال روبهروی یکدیگر قرار گرفته و با پیچ و مهره به هم متصل میشوند. گسکت نیز بین دو سطح فلنج قرار میگیرد تا آببندی اتصال انجام شود.
به همین دلیل، فلنج را میتوان یکی از مهمترین روشهای ایجاد اتصال قابل باز شدن در شبکههای لولهکشی دانست.
فلنج از چه قسمتهایی تشکیل شده است؟
ساختار فلنج ممکن است با توجه به نوع آن متفاوت باشد، اما بخشهای اصلی معمولاً شامل موارد زیر هستند:
سطح آببندی
سطحی است که فلنج از طریق آن با فلنج مقابل یا گسکت در تماس قرار میگیرد. شکل این سطح میتواند بسته به نوع فلنج و کاربرد متفاوت باشد.
سوراخهای پیچ
این سوراخها برای عبور پیچهای اتصال ایجاد شدهاند. تعداد، قطر و آرایش سوراخها باید با فلنج مقابل مطابقت داشته باشد.
بدنه فلنج
بدنه بخش اصلی قطعه است که باید توانایی تحمل فشار و نیروهای واردشده به اتصال را داشته باشد.
گردن فلنج
در برخی مدلها مانند فلنج گردندار، قسمت گردن برای اتصال به لوله و انتقال مناسب نیرو طراحی شده است.

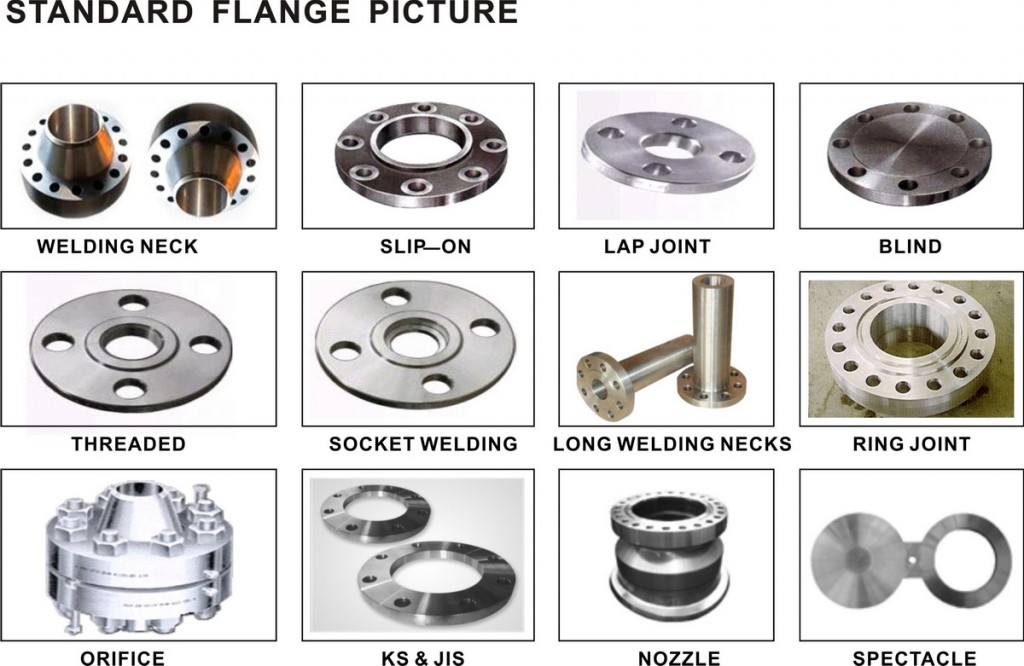

انواع فلنج بر اساس طراحی و روش اتصال
فلنجها در مدلهای مختلف تولید میشوند و هر مدل برای شرایط خاصی کاربرد دارد.
فلنج گلودار جوشی
فلنج گلودار جوشی یا Weld Neck Flange دارای یک گردن مخروطیشکل است که به لوله جوش داده میشود.
این طراحی باعث انتقال مناسبتر تنشها میشود و به همین دلیل در بسیاری از خطوط صنعتی و سیستمهایی که فشار یا دمای کاری بالاتری دارند، مورد استفاده قرار میگیرد.
فلنج گلودار معمولاً برای پروژههایی که قابلیت اطمینان اتصال اهمیت زیادی دارد، گزینه مناسبی محسوب میشود.
فلنج اسلیپآن
فلنج اسلیپآن یا Slip-On روی لوله قرار میگیرد و سپس از داخل و بیرون جوشکاری میشود.
ساختار آن نسبتاً ساده است و نصب آن در بسیاری از پروژهها آسانتر از برخی مدلهای دیگر انجام میشود.
این نوع فلنج در تأسیسات و خطوط لوله با شرایط کاری مختلف کاربرد دارد.
فلنج کور
فلنج کور یا Blind Flange فاقد سوراخ مرکزی عبور سیال است.
از این قطعه برای مسدود کردن انتهای خطوط لوله یا بستن دهانه تجهیزات استفاده میشود.
یکی از مزایای آن این است که امکان باز کردن فلنج در آینده برای دسترسی به مسیر یا تجهیزات وجود دارد.
فلنج رزوهای
فلنج رزوهای دارای رزوه داخلی است و بدون نیاز به جوشکاری مستقیم به لوله متصل میشود.
این نوع فلنج در برخی سیستمها که شرایط نصب، محدودیت جوشکاری یا جنس لوله استفاده از اتصال رزوهای را توجیه میکند، کاربرد دارد.
فلنج ساکت ولد
فلنج ساکت ولد یا Socket Weld دارای محفظهای برای قرار گرفتن لوله است و سپس اتصال با جوش انجام میشود.
این مدل بیشتر در برخی خطوط با قطرهای پایینتر مورد استفاده قرار میگیرد.
فلنج لپجوینت
فلنج لپجوینت معمولاً همراه با قطعهای به نام Stub End استفاده میشود.
یکی از ویژگیهای این سیستم، امکان چرخش فلنج برای تنظیم سوراخهای پیچ هنگام مونتاژ است.
فلنج اوریفیس
فلنج اوریفیس برای نصب صفحات اندازهگیری جریان در سیستمهای لولهکشی مورد استفاده قرار میگیرد.
این نوع فلنج در برخی سیستمهای اندازهگیری و فرآیندی کاربرد دارد.
فلنج چه کاربردهایی دارد؟
استفاده از فلنج محدود به یک صنعت خاص نیست.
تأسیسات ساختمان
در موتورخانهها و برخی سیستمهای آبرسانی، گرمایشی و سرمایشی از اتصالات فلنجی برای اتصال تجهیزات مختلف استفاده میشود.
خطوط انتقال آب
در خطوط آبرسانی، فلنجها برای اتصال شیرآلات، پمپها، اتصالات و بخشهای مختلف خط به کار میروند.
صنایع نفت و گاز
در صنایع نفت، گاز و پتروشیمی، اتصالات فلنجی به دلیل قابلیت باز و بسته شدن و امکان سرویس تجهیزات کاربرد زیادی دارند.
نیروگاهها
در سیستمهای انتقال آب، بخار و سایر سیالات نیروگاهی نیز از فلنجهای مناسب با شرایط فشار و دمای سیستم استفاده میشود.
صنایع شیمیایی
در خطوط انتقال مواد شیمیایی، انتخاب فلنج باید با توجه به جنس سیال، فشار، دما و مقاومت شیمیایی متریال انجام شود.
چرا از فلنج استفاده میشود؟
مهمترین مزیت اتصال فلنجی، قابل باز شدن بودن اتصال است.
فرض کنید یک شیر در وسط خط لوله نصب شده و پس از مدتی نیاز به تعمیر یا تعویض داشته باشد. اگر اتصال به شکل دائمی اجرا شده باشد، عملیات تعمیر میتواند دشوارتر شود.
اما در اتصال فلنجی میتوان با باز کردن پیچها، تجهیز را از خط جدا کرد.
از دیگر مزایای این روش میتوان به موارد زیر اشاره کرد:
- امکان تعمیر و تعویض تجهیزات
- دسترسی بهتر به بخشهای مختلف خط
- مناسب بودن برای اتصال تجهیزات مختلف
- امکان استفاده در سایزهای متنوع
- قابلیت آببندی با گسکت مناسب
- کاربرد گسترده در پروژههای صنعتی
استاندارد فلنج چیست؟
استانداردها برای تعیین ابعاد و مشخصات فلنجها اهمیت زیادی دارند.
یکی از استانداردهای شناختهشده در این حوزه ASME B16.5 است که برای فلنجها و اتصالات فلنجی در محدودههای مشخصی از سایز و فشار کاربرد دارد.
استانداردهای دیگری مانند EN 1092-1 نیز در طراحی و ابعاد برخی فلنجها مورد استفاده قرار میگیرند.
هنگام خرید باید مشخص شود فلنج بر اساس کدام استاندارد ساخته شده است؛ زیرا ابعاد سوراخها، قطرها و سایر مشخصات ممکن است بین استانداردها متفاوت باشد.
کلاس فلنج چیست؟
یکی از اصطلاحات مهم در زمان خرید فلنج، کلاس فشاری است.
کلاسهایی مانند ۱۵۰، ۳۰۰، ۶۰۰ و بالاتر در برخی استانداردهای فلنج استفاده میشوند.
این اعداد نباید به صورت ساده به عنوان فشار قابل تحمل مستقیم در نظر گرفته شوند. ظرفیت واقعی فلنج به عواملی مانند جنس، دمای کاری، استاندارد و شرایط سرویس بستگی دارد.
برای انتخاب صحیح باید جدول فشار-دما و استاندارد مربوط به فلنج بررسی شود.
فلنج PN چیست؟
در برخی استانداردهای اروپایی، فشار اسمی با عبارت PN مشخص میشود.
برای مثال ممکن است فلنجی با مشخصه PN10، PN16 یا PN25 معرفی شود.
این اعداد نیز باید در چارچوب استاندارد مربوطه تفسیر شوند و نباید بدون توجه به جنس و دمای کاری به عنوان فشار قطعی محصول در نظر گرفته شوند.
اهمیت گسکت در اتصال فلنجی
فلنج به تنهایی مسئول آببندی اتصال نیست.
گسکت بین دو سطح فلنج قرار میگیرد و با اعمال فشار مناسب، فضای بین سطوح را آببندی میکند.
انتخاب گسکت باید بر اساس نوع سیال، فشار، دما و جنس سطوح فلنج انجام شود.
استفاده از گسکت نامناسب میتواند باعث نشتی شود؛ حتی اگر فلنجها از کیفیت خوبی برخوردار باشند.
نکات مهم در نصب فلنج
سطوح فلنج باید تمیز و سالم باشند.
گسکت باید در محل مناسب قرار گیرد و پیچها نیز به صورت یکنواخت و با روش صحیح سفت شوند.
سفت کردن بیش از حد برخی پیچها میتواند به گسکت یا خود اتصال آسیب وارد کند. از طرف دیگر، سفتی ناکافی نیز ممکن است باعث نشتی شود.
در پروژههای حساس، مقدار گشتاور سفت کردن پیچها باید مطابق دستورالعمل فنی پروژه یا سازنده تعیین شود.
چگونه فلنج مناسب انتخاب کنیم؟
هنگام انتخاب فلنج باید چند مشخصه اصلی بررسی شود:
- سایز اسمی لوله
- استاندارد فلنج
- کلاس فشار یا PN
- جنس فلنج
- نوع سیال
- دمای کاری
- نوع اتصال
- نوع سطح آببندی
- تعداد و آرایش سوراخهای پیچ
- نوع گسکت
هماهنگی فلنج با لوله، شیر یا تجهیز مقابل اهمیت زیادی دارد.
حتی اگر دو فلنج از نظر ظاهری مشابه باشند، ممکن است از نظر استاندارد یا ابعاد سوراخهای پیچ با یکدیگر سازگار نباشند.
فلنج فولادی یا چدنی؟
انتخاب جنس فلنج به شرایط پروژه بستگی دارد.
فلنج فولادی در بسیاری از خطوط صنعتی و سیستمهایی که مقاومت مکانیکی اهمیت دارد، استفاده میشود.
فلنج چدنی نیز در برخی سیستمهای آبرسانی و تأسیسات کاربرد دارد.
در محیطهای خورنده یا شرایط خاص ممکن است از متریالهایی مانند استیل یا آلیاژهای دیگر استفاده شود.
بنابراین نمیتوان یک جنس را برای تمام کاربردها بهترین گزینه دانست.
سؤالات متداول درباره فلنج
فلنج چیست؟
فلنج قطعهای برای ایجاد اتصال قابل باز شدن بین لولهها، شیرآلات، پمپها و تجهیزات مختلف است که معمولاً با پیچ، مهره و گسکت نصب میشود.
چرا از فلنج استفاده میشود؟
مهمترین دلیل استفاده از فلنج، امکان باز کردن اتصال برای تعمیر، سرویس یا تعویض تجهیزات است.
تفاوت فلنج کور و گلودار چیست؟
فلنج کور برای مسدود کردن مسیر استفاده میشود، در حالی که فلنج گلودار جوشی برای اتصال لوله به تجهیزات یا سایر بخشهای خط طراحی شده است.
کلاس فلنج چه مفهومی دارد؟
کلاس فلنج نشاندهنده رده فشاری آن در چارچوب استاندارد مربوطه است و باید همراه با جنس و دمای کاری بررسی شود.
آیا گسکت در اتصال فلنجی ضروری است؟
در بسیاری از اتصالات فلنجی برای ایجاد آببندی مناسب از گسکت استفاده میشود، اما نوع و طراحی آببندی به کاربرد و استاندارد اتصال بستگی دارد.
انتخاب فلنج مناسب برای یک اتصال مطمئن
فلنج یکی از مهمترین اجزای قابل باز شدن در سیستمهای لولهکشی است و امکان اتصال و جداسازی تجهیزات مختلف را فراهم میکند. تنوع مدلهایی مانند گلودار، اسلیپآن، کور، رزوهای، ساکت ولد و لپجوینت باعث شده بتوان از این قطعه در پروژههای مختلف استفاده کرد.
با این حال، انتخاب فلنج نباید تنها بر اساس سایز انجام شود. استاندارد، کلاس فشار، جنس، نوع سیال، دما، سطح آببندی و نوع اتصال همگی باید پیش از خرید بررسی شوند.
همچنین کیفیت گسکت و نحوه بستن پیچها نقش مهمی در جلوگیری از نشتی دارند. یک اتصال فلنجی زمانی عملکرد مناسبی خواهد داشت که تمام اجزای آن، از فلنج و گسکت گرفته تا پیچ و مهره، با شرایط واقعی سیستم هماهنگ باشند.
