لاگ ولو؛ مشخصات و کاربرد شیر پروانه‌ای

شیر پروانه‌ای لاگ یکی از انواع Butterfly Valve است که برای قطع و وصل جریان در خطوط لوله صنعتی و تأسیساتی مورد استفاده قرار می‌گیرد. در این طراحی، بدنه شیر دارای برجستگی‌ها و محل‌های رزوه‌دار یا سوراخ‌دار برای پیچ‌های اتصال است و برخلاف مدل ویفری، هر طرف شیر ساختار اتصال مستقل‌تری دارد.

طراحی Lug Type به‌ویژه در خطوطی که نیاز به جداسازی یک بخش از سیستم بدون خارج کردن کامل شیر وجود دارد، می‌تواند مزیت داشته باشد. البته نحوه جداسازی و قابلیت استفاده در انتهای خط به طراحی دقیق شیر و دستورالعمل سازنده وابسته است و نباید برای تمام مدل‌های لاگ یکسان در نظر گرفته شود.

این نوع شیر در شبکه‌های آب و فاضلاب، تأسیسات، صنایع فرآیندی، سیستم‌های خنک‌کننده و برخی سرویس‌های نفت، گاز و پتروشیمی کاربرد دارد.

لاگ ولو چیست؟

Lug Valve یا شیر پروانه‌ای لاگ، نوعی شیر پروانه‌ای است که بدنه آن دارای گوشواره‌ها یا Lugهای مجزا برای اتصال به فلنج‌های خط است.

در مدل ویفری، بدنه شیر معمولاً بین دو فلنج قرار گرفته و پیچ‌های اتصال از میان سوراخ‌های فلنج عبور می‌کنند. اما در طراحی لاگ، هر Lug محل مشخصی برای پیچ دارد و اتصال شیر به فلنج‌های دو طرف با ساختار مستقل‌تری انجام می‌شود.

دیسک شیر با چرخش حول محور خود، مسیر جریان را باز یا بسته می‌کند. به همین دلیل، مکانیزم اصلی عملکرد آن مانند سایر شیرهای پروانه‌ای، ربع‌گرد است.

ساختار شیر پروانه‌ای لاگ

اجزای اصلی Lug Butterfly Valve شامل بدنه، دیسک، شفت، سیت و سیستم عملگر است.

بدنه لاگ

بدنه دارای Lugهایی است که در اطراف آن قرار گرفته‌اند و برای اتصال شیر به فلنج‌های خط مورد استفاده قرار می‌گیرند.

جنس بدنه می‌تواند بسته به نوع شیر از چدن، چدن داکتیل، فولاد، استنلس استیل یا آلیاژهای دیگر انتخاب شود.

دیسک

دیسک در مرکز مسیر جریان قرار دارد و با چرخش خود، میزان عبور سیال را تغییر می‌دهد.

جنس دیسک یکی از عوامل مهم در انتخاب شیر برای سرویس‌های خورنده یا صنعتی است.

شفت

شفت حرکت عملگر را به دیسک منتقل می‌کند. طراحی شفت می‌تواند بسته به سازنده و نوع شیر متفاوت باشد.

سیت

سیت وظیفه ایجاد آب‌بندی بین دیسک و بدنه را بر عهده دارد. در مدل‌های مختلف ممکن است از EPDM، NBR، PTFE یا متریال‌های فلزی استفاده شود.

انتخاب سیت باید بر اساس نوع سیال، فشار و دمای کاری انجام شود.

عملگر

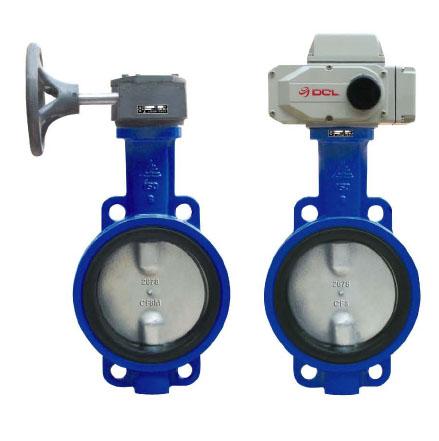

شیرهای لاگ می‌توانند به‌صورت دستی، گیربکسی یا مجهز به اکچویتور پنوماتیک و برقی باشند.

نوع عملگر باید بر اساس گشتاور مورد نیاز شیر و شرایط بهره‌برداری انتخاب شود.

لاگ ولو چگونه کار می‌کند؟

عملکرد شیر پروانه‌ای لاگ بر اساس چرخش دیسک انجام می‌شود.

در وضعیت کاملاً باز، دیسک تقریباً در امتداد جریان قرار می‌گیرد و سیال از داخل شیر عبور می‌کند.

با چرخش دیسک، سطح بیشتری از مسیر جریان مسدود می‌شود و در وضعیت بسته، دیسک همراه با سیت مسیر عبور سیال را می‌بندد.

به دلیل مکانیزم ربع‌گرد، شیر می‌تواند در مدت نسبتاً کوتاهی از وضعیت باز به بسته منتقل شود.

تفاوت لاگ و ویفری

یکی از مهم‌ترین پرسش‌ها هنگام انتخاب شیر پروانه‌ای، تفاوت میان مدل Lug و Wafer است.

ویژگی	Lug Type	Wafer Type
ساختار اتصال	دارای Lugهای مستقل	بدنه بین فلنج‌ها
اتصال به فلنج	پیچ‌های مجزا در Lugها	پیچ‌های عبوری از فلنج‌ها
جداسازی یک طرف خط	در طراحی‌های مناسب امکان‌پذیر	معمولاً وابسته به آرایش کل خط
وزن و ابعاد	معمولاً بیشتر	معمولاً فشرده‌تر
انعطاف نصب	بیشتر در برخی آرایش‌ها	ساده و کم‌حجم
کاربرد	خطوط صنعتی و تأسیساتی	آب، تأسیسات و صنایع مختلف

این تفاوت به‌تنهایی تعیین‌کننده بهترین انتخاب نیست و فشار، سایز، استاندارد فلنج و شرایط تعمیرات خط نیز باید در نظر گرفته شوند.

مزیت مهم طراحی لاگ در تعمیرات

یکی از ویژگی‌هایی که در انتخاب Lug Butterfly Valve مورد توجه قرار می‌گیرد، امکان جداسازی یک طرف خط در برخی طراحی‌هاست.

برای مثال، اگر سیستم به‌گونه‌ای طراحی شده باشد که شیر قابلیت استفاده در انتهای خط را داشته باشد، ممکن است بتوان فلنج یک طرف را جدا کرد بدون اینکه شیر از سمت دیگر خارج شود.

اما این قابلیت برای تمام مدل‌ها و تمام سازندگان یکسان نیست. بنابراین باید مشخصات سازنده درباره Dead-End Service و فشار مجاز در انتهای خط بررسی شود.

انواع شیر پروانه‌ای لاگ

لاگ با سیت نرم

در این مدل، آب‌بندی با استفاده از مواد الاستومری یا مهندسی‌شده انجام می‌شود.

EPDM، NBR و PTFE از جمله موادی هستند که بسته به طراحی شیر ممکن است به‌عنوان سیت مورد استفاده قرار گیرند.

این مدل‌ها در بسیاری از خطوط آب، فاضلاب و تأسیسات کاربرد دارند.

لاگ با سیت فلزی

در سرویس‌هایی که دمای بالاتر یا شرایط فرآیندی خاص وجود دارد، ممکن است از شیرهای دارای Metal Seat استفاده شود.

این مدل‌ها باید بر اساس طراحی دقیق سیت، فشار، دما و نوع سیال انتخاب شوند.

لاگ Double Offset

در شیرهای Double Offset، محور شفت نسبت به مرکز دیسک و سیت جابه‌جا شده است.

این طراحی می‌تواند تماس دیسک و سیت را هنگام حرکت کاهش دهد و در برخی سرویس‌ها باعث کاهش سایش و بهبود عملکرد آب‌بندی شود.

لاگ Triple Offset

در مدل‌های Triple Offset، هندسه سیت نیز به شکل خاصی طراحی می‌شود.

این ساختار می‌تواند در برخی سرویس‌های صنعتی با دمای بالا و کاربردهایی که آب‌بندی فلزی مورد نیاز است، مورد استفاده قرار گیرد.

مشخصات فنی شیر پروانه‌ای لاگ

مشخصات واقعی به مدل و سازنده وابسته است، اما پارامترهای اصلی شامل موارد زیر هستند:

مشخصه	توضیحات
نوع شیر	Butterfly Valve
نوع اتصال	Lug
مکانیزم	ربع‌گرد
عضو قطع‌کننده	دیسک
نوع عملگر	دستی، گیربکسی، پنوماتیک یا برقی
جنس بدنه	چدن، داکتیل، فولاد، استنلس استیل و سایر متریال‌ها
جنس دیسک	وابسته به سرویس
جنس سیت	EPDM، NBR، PTFE، فلزی و سایر گزینه‌ها
فشار کاری	وابسته به مدل و دما
دمای کاری	وابسته به متریال و طراحی
کاربرد	آب، فاضلاب، تأسیسات و سرویس‌های صنعتی متناسب

به همین دلیل، فشار و دمای قابل تحمل باید از دیتاشیت محصول مورد نظر استخراج شود.

کاربرد لاگ ولو در صنایع مختلف

شبکه‌های آب و آبرسانی

شیرهای پروانه‌ای لاگ در برخی خطوط انتقال و توزیع آب مورد استفاده قرار می‌گیرند.

طراحی فشرده و امکان استفاده از عملگرهای مختلف باعث شده است این شیر در خطوط با سایزهای مختلف کاربرد داشته باشد.

تصفیه‌خانه آب و فاضلاب

در تصفیه‌خانه‌ها می‌توان از شیرهای لاگ برای قطع و وصل بخش‌های مختلف خطوط آب، پساب و برخی سیالات فرآیندی استفاده کرد.

در این کاربرد، متریال سیت و دیسک باید با شرایط سیال هماهنگ باشند.

صنایع نفت و گاز

در برخی سرویس‌های نفت و گاز، طراحی‌های Lug، Double Offset یا Triple Offset مورد استفاده قرار می‌گیرند.

در سرویس‌های حساس، فشار، دما، نوع سیال، استاندارد طراحی و الزامات ایمنی باید به‌صورت کامل بررسی شوند.

صنایع شیمیایی و پتروشیمی

در این صنایع، انتخاب متریال اهمیت ویژه‌ای دارد. دیسک، شفت، سیت و آب‌بندی‌ها باید در برابر مواد شیمیایی موجود در سیال مقاومت کافی داشته باشند.

نیروگاه‌ها و سیستم‌های خنک‌کننده

در خطوط آب خنک‌کننده، آب صنعتی و برخی سرویس‌های جانبی نیروگاه‌ها نیز می‌توان از مدل مناسب شیر پروانه‌ای لاگ استفاده کرد.

مزایای شیر پروانه‌ای لاگ

این شیر در شرایط مناسب می‌تواند مزایای متعددی داشته باشد:

اتصال مستقل‌تر: وجود Lugهای مجزا، ساختار اتصال مشخص‌تری نسبت به بسیاری از مدل‌های ویفری ایجاد می‌کند.

مناسب برای برخی تعمیرات: در طراحی‌های مناسب، امکان جداسازی یک طرف خط می‌تواند عملیات تعمیراتی را ساده‌تر کند.

مکانیزم ربع‌گرد: باز و بسته شدن شیر با چرخش محدود دیسک انجام می‌شود.

تنوع عملگر: امکان استفاده از دسته، گیربکس، اکچویتور پنوماتیک یا برقی وجود دارد.

تنوع طراحی: مدل‌های Concentric، Double Offset و Triple Offset در خانواده‌های مختلف شیرهای پروانه‌ای قابل استفاده هستند.

آیا لاگ ولو برای کنترل جریان مناسب است؟

کاربرد اصلی شیر پروانه‌ای، قطع و وصل جریان است. با این حال، برخی طراحی‌ها می‌توانند برای تنظیم جریان نیز استفاده شوند.

برای استفاده از شیر در حالت نیمه‌باز، باید مشخصات دیسک، منحنی جریان، سرعت سیال، افت فشار و احتمال کاویتاسیون بررسی شود.

بنابراین نمی‌توان هر شیر پروانه‌ای لاگ را بدون بررسی مشخصات فنی برای کنترل دائمی جریان به کار برد.

اگر فرآیند به کنترل دقیق دبی نیاز داشته باشد، ممکن است استفاده از Control Valve تخصصی انتخاب مناسب‌تری باشد.

انتخاب سیت در شیر لاگ

انتخاب سیت باید بر اساس نوع سیال و شرایط عملیاتی انجام شود.

EPDM: گزینه‌ای متداول برای بسیاری از کاربردهای آب و سیالات آبی است، اما برای همه روغن‌ها و هیدروکربن‌ها مناسب نیست.

NBR: در برخی سرویس‌های روغنی و هیدروکربنی استفاده می‌شود و محدوده دما و سازگاری شیمیایی آن باید بررسی شود.

PTFE: مقاومت شیمیایی مناسبی در بسیاری از سرویس‌ها دارد، اما محدودیت‌های مکانیکی و دمایی آن باید طبق طراحی سازنده بررسی شود.

Metal Seat: برای برخی سرویس‌های دمای بالا و شرایط سخت‌تر کاربرد دارد.

هیچ‌یک از این متریال‌ها را نمی‌توان بدون توجه به شرایط سرویس به‌عنوان انتخاب عمومی و قطعی معرفی کرد.

انتخاب لاگ ولو بر اساس چه پارامترهایی انجام می‌شود؟

برای انتخاب صحیح باید مشخصات خط و شرایط سرویس مشخص شود:

• قطر اسمی DN یا NPS
• فشار کاری
• فشار طراحی
• دمای سیال
• نوع سیال
• سرعت جریان
• افت فشار مجاز
• جنس بدنه
• جنس دیسک
• جنس سیت
• استاندارد فلنج
• نیاز به Dead-End Service
• نوع عملگر
• گشتاور مورد نیاز
• تعداد دفعات عملکرد
• شرایط محیطی
• استانداردهای پروژه

در خطوطی که احتمال جداسازی یک طرف شیر وجود دارد، قابلیت واقعی شیر برای Dead-End Service و فشار مجاز آن باید حتماً از سازنده بررسی شود.

استانداردهای شیر پروانه‌ای لاگ

استانداردهای مورد استفاده به نوع شیر و سازنده بستگی دارند.

یکی از استانداردهای شناخته‌شده در حوزه شیرهای پروانه‌ای، API 609 است که طراحی‌های مختلف از جمله Lug و Wafer را پوشش می‌دهد.

همچنین EN 593 برای شیرهای پروانه‌ای فلزی صنعتی مورد استفاده قرار می‌گیرد.

استاندارد فلنج، ابعاد Face-to-Face و تست نیز باید مطابق مشخصات همان مدل و الزامات پروژه انتخاب شوند.

نکات نصب لاگ ولو

پیش از نصب، فلنج‌های خط باید هم‌راستا باشند و سطح تماس آن‌ها از آلودگی پاک شود.

شیر نباید برای اصلاح اختلاف فاصله یا هم‌راستایی لوله‌ها تحت فشار مکانیکی قرار گیرد.

همچنین باید فضای کافی برای حرکت دیسک و عملکرد عملگر وجود داشته باشد.

در مدل‌هایی که برای Dead-End Service مناسب هستند نیز باید محدودیت فشار در این حالت طبق دستورالعمل سازنده رعایت شود.

پس از نصب، عملکرد شیر و آب‌بندی اتصالات باید بررسی شود.

نگهداری شیر پروانه‌ای لاگ

بازرسی دوره‌ای می‌تواند شامل موارد زیر باشد:

• نشتی از محل فلنج
• نشتی شفت
• وضعیت سیت
• خوردگی دیسک
• سلامت Lugها و پیچ‌ها
• عملکرد گیربکس
• وضعیت اکچویتور
• گشتاور عملکرد
• باز و بسته شدن کامل شیر

در سرویس‌های خورنده، دما بالا یا سیالات دارای ذرات، بازرسی داخلی اهمیت بیشتری دارد.

عوامل مؤثر بر قیمت لاگ ولو

قیمت شیر پروانه‌ای لاگ به عوامل متعددی وابسته است:

• سایز شیر
• فشار کاری
• نوع بدنه
• جنس دیسک
• جنس سیت
• طراحی Concentric یا Offset
• نوع اتصال
• برند
• نوع عملگر
• استانداردهای تولید و تست
• تجهیزات جانبی

به همین دلیل، مقایسه قیمت دو شیر لاگ بدون مقایسه مشخصات فنی آن‌ها نمی‌تواند معیار مناسبی برای خرید باشد.

لاگ ولو؛ انتخابی برای خطوط با نیاز اتصال متفاوت

شیر پروانه‌ای لاگ به دلیل ساختار اتصال Lug، مکانیزم ربع‌گرد و تنوع در طراحی و متریال، یکی از گزینه‌های مهم در بسیاری از خطوط صنعتی و تأسیساتی است. این شیر در شبکه‌های آب و فاضلاب، تأسیسات، صنایع فرآیندی، نفت و گاز، پتروشیمی و سیستم‌های خنک‌کننده کاربرد دارد.

مهم‌ترین نکته در انتخاب این شیر، توجه هم‌زمان به سایز، فشار، دما، نوع سیال، جنس بدنه و دیسک، نوع سیت، استاندارد اتصال و نیاز به سرویس انتهای خط است.

در نهایت، مزیت اصلی طراحی Lug زمانی معنا پیدا می‌کند که نحوه اتصال، شرایط تعمیرات و قابلیت‌های واقعی شیر با طراحی خط لوله و الزامات پروژه هماهنگ باشد.
