در برخی پروژههای صنعتی، خطوط لوله باید در دماهای پایین کار کنند و در چنین شرایطی انتخاب متریال اهمیت بیشتری پیدا میکند. کاهش دما میتواند روی رفتار مکانیکی فولاد اثر بگذارد و در برخی متریالها احتمال کاهش چقرمگی و شکست ترد افزایش پیدا کند. به همین دلیل، برای سرویسهایی که دمای پایین یا شرایط برودتی دارند، استفاده از لولهای با مشخصات متریالی مناسب اهمیت زیادی دارد.
ASTM A333 یکی از استانداردهای شناختهشده برای لولههای فولادی مناسب سرویس دمای پایین و سایر کاربردهای نیازمند چقرمگی مناسب در دمای پایین است. این مشخصات میتواند لولههای بدون درز و درزدار را پوشش دهد و گریدهای مختلفی دارد که بر اساس ترکیب شیمیایی، خواص مکانیکی و دمای سرویس از یکدیگر متمایز میشوند.
در بازار ایران، اصطلاح «لوله A333» گاهی بهصورت کلی برای لولههای مناسب سرویس سرد استفاده میشود، اما برای خرید دقیق باید Grade، نوع ساخت، سایز، ضخامت، دمای طراحی، شرایط تست و مدارک متریال مشخص شوند.

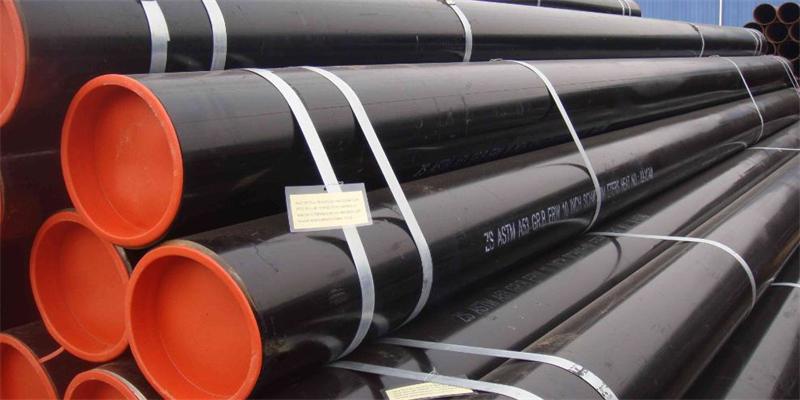

ASTM A333 چیست؟
ASTM A333 مشخصاتی برای لولههای فولادی و آلیاژی بدون درز و جوشی است که برای سرویس دمای پایین و کاربردهایی با نیاز به چقرمگی در دمای پایین مورد استفاده قرار میگیرند.
یکی از ویژگیهای مهم این خانواده، توجه به رفتار متریال در دمای پایین است. در فولادهای کربنی و برخی فولادهای فریتی، کاهش دما میتواند موجب کاهش چقرمگی شود؛ بنابراین متریالی که برای دمای معمولی عملکرد مناسبی دارد، الزاماً برای دمای پایین مناسب نیست.
A333 با تعریف گریدهای مختلف و الزامات مربوط به خواص مکانیکی و آزمونهای مورد نیاز، امکان انتخاب متریال مناسبتر برای سرویسهای سرد را فراهم میکند.
البته وجود نام A333 بهتنهایی به معنای مناسب بودن لوله برای هر دمای پایینی نیست. حداقل دمای مجاز سرویس به Grade و مشخصات دقیق محصول وابسته است و باید از استاندارد و مدارک سازنده بررسی شود.
چرا ASTM A333 برای دمای پایین استفاده میشود؟
مهمترین دلیل استفاده از A333 در سرویسهای سرد، توجه این مشخصات به خواص متریال در دمای پایین است.
در برخی فولادها با کاهش دما، رفتار ماده از حالت چقرمه به سمت رفتار ترد تغییر میکند. در صورت وجود تنش یا عیب مناسب، این وضعیت میتواند احتمال شکست ناگهانی را افزایش دهد.
برای همین، در طراحی خطوط دمای پایین، تنها بررسی استحکام کششی و تسلیم کافی نیست و چقرمگی ضربهای یا Impact Toughness نیز اهمیت پیدا میکند.
ASTM A333 برای گریدهای مربوطه الزامات مشخصی برای عملکرد در دمای پایین در نظر میگیرد و به همین دلیل در برخی سیستمهای برودتی و فرآیندی مورد استفاده قرار میگیرد.
لوله A333 مانیسمان یا بدون درز چیست؟
یکی از نکات مهم در مورد A333 این است که این مشخصات میتواند لوله Seamless و Welded را پوشش دهد.
بنابراین عبارت «A333» بهتنهایی نشان نمیدهد که لوله بدون درز است.
اگر پروژه به لوله مانیسمان A333 نیاز داشته باشد، باید در سفارش صراحتاً Seamless بودن محصول مشخص شود.
لولههای بدون درز در بسیاری از کاربردهای صنعتی به دلیل ساختار بدون درز جوشی طولی مورد استفاده قرار میگیرند، اما انتخاب Seamless یا Welded باید براساس طراحی و Specification پروژه انجام شود.
گریدهای ASTM A333
ASTM A333 شامل گریدهای مختلفی است که برای شرایط سرویس متفاوت تعریف شدهاند. در بازار صنعتی، برخی گریدها کاربرد بیشتری دارند و انتخاب آنها باید براساس دمای طراحی و مشخصات پروژه انجام شود.
| گرید | ویژگی کلی | کاربرد احتمالی |
|---|---|---|
| A333 Grade 1 | فولاد کربنی مناسب سرویس دمای پایین | برخی خطوط فرآیندی سرد |
| A333 Grade 3 | فولاد نیکلدار برای شرایط سردتر | برخی سرویسهای دمای پایین |
| A333 Grade 6 | گرید شناختهشده برای سرویس دمای پایین | خطوط فرآیندی و انتقال سیالات سرد |
| A333 Grade 7 | فولاد آلیاژی با نیکل بالاتر | برخی کاربردهای دمای پایین |
| A333 Grade 8 | فولاد نیکلدار برای شرایط خاص | سرویسهای دمای پایین |
| A333 Grade 9 | آلیاژ نیکلدار برای سرویس مشخص | برخی سیستمهای برودتی |
| A333 Grade 10 | فولاد آلیاژی خاص | کاربردهای مشخص صنعتی |
| A333 Grade 11 | گرید آلیاژی برای شرایط تعریفشده | کاربردهای خاص |
این جدول صرفاً برای معرفی گریدهاست و برای انتخاب محصول باید حداقل دمای طراحی، ترکیب شیمیایی، خواص مکانیکی و الزامات استاندارد همان گرید بررسی شود.
A333 Grade 6 چیست؟
A333 Grade 6 یکی از گریدهای شناختهشده این خانواده است و در بسیاری از پروژههایی که به لوله فولادی برای سرویس دمای پایین نیاز دارند مورد استفاده قرار میگیرد.
این گرید در برخی خطوط فرآیندی، تجهیزات صنعتی، سیستمهای انتقال سیالات سرد و کاربردهایی که چقرمگی در دمای پایین اهمیت دارد دیده میشود.
با این حال، انتخاب Grade 6 نباید تنها بر اساس رایج بودن آن انجام شود. دمای طراحی، فشار، ضخامت، نوع سیال و الزامات پروژه باید بررسی شوند.
A333 Grade 3 چه تفاوتی دارد؟
گریدهای مختلف A333 از نظر ترکیب شیمیایی و عملکرد در دمای پایین یکسان نیستند.
در برخی گریدها از نیکل بهعنوان عنصر آلیاژی استفاده میشود تا رفتار متریال در دماهای پایین بهبود پیدا کند. Grade 3 یکی از گریدهای دارای نیکل است و برای شرایط سرویس مشخص مورد استفاده قرار میگیرد.
انتخاب میان Grade 3، Grade 6 یا سایر گریدها باید بر اساس حداقل دمای طراحی و Specification پروژه انجام شود و نمیتوان تنها با مقایسه نام گرید درباره مناسب بودن آن تصمیم گرفت.
نقش چقرمگی در لوله A333
یکی از مهمترین مفاهیم در انتخاب لوله برای سرویس دمای پایین، Toughness یا چقرمگی است.
چقرمگی به توانایی متریال در جذب انرژی و مقاومت در برابر گسترش شکست اشاره دارد. در دماهای پایین، برخی فولادها ممکن است چقرمگی خود را کاهش دهند و نسبت به شکست ترد حساستر شوند.
به همین دلیل در استانداردها و مشخصات پروژه ممکن است آزمون Charpy V-Notch Impact Test برای ارزیابی رفتار متریال در دمای مشخص مورد نیاز باشد.
نتایج آزمون باید با الزامات Grade و دمای سرویس مقایسه شوند.
تست ضربه Charpy در ASTM A333
آزمون ضربه یکی از موضوعات مهم در بررسی لولههای مورد استفاده در دمای پایین است.
در آزمون Charpy V-Notch، نمونهای دارای شیار مشخص در دمای تعیینشده تحت ضربه قرار میگیرد و میزان انرژی جذبشده اندازهگیری میشود.
این آزمون اطلاعاتی درباره چقرمگی متریال در دمای موردنظر ارائه میکند.
در پروژههای صنعتی، دمای آزمون و حداقل انرژی جذبشده باید مطابق Grade و الزامات استاندارد یا Specification پروژه باشد.
به همین دلیل، برای خرید A333 دریافت MTC و در صورت نیاز نتایج Impact Test اهمیت زیادی دارد.
دمای کاری لوله A333
یکی از مهمترین نکات در انتخاب این لوله، تعیین Minimum Design Temperature یا MDMT سیستم است.
نمیتوان گفت تمام لولههای A333 برای یک دمای مشخص مناسب هستند؛ زیرا گرید، ضخامت، عملیات حرارتی و الزامات محصول میتوانند روی عملکرد آن تأثیر بگذارند.
بنابراین هنگام انتخاب باید حداقل دمای طراحی با دمایی که Grade مربوطه برای آن تأیید شده است مقایسه شود.
در پروژههای حساس، دمای محیط، دمای راهاندازی، شرایط اضطراری و احتمال افت ناگهانی دما نیز باید در طراحی در نظر گرفته شوند.
کاربرد لوله ASTM A333
A333 در طیف متنوعی از پروژههایی که با دمای پایین یا شرایط سرد سروکار دارند استفاده میشود.
صنایع نفت و گاز
در برخی واحدهای فرآیندی نفت و گاز، سیالات ممکن است در دمای پایین منتقل یا فرآوری شوند. در این شرایط، انتخاب متریال مناسب برای جلوگیری از مشکلات ناشی از کاهش چقرمگی اهمیت دارد.
پتروشیمی
واحدهای پتروشیمی ممکن است شامل خطوطی با دماهای پایین، گازهای سرد یا سیالات فرآیندی خاص باشند. در چنین شرایطی، گرید A333 براساس طراحی خط انتخاب میشود.
تجهیزات برودتی
در سیستمهای برودتی و برخی تجهیزات انتقال سیالات سرد، لولههای مناسب برای دمای پایین مورد نیاز هستند.
مخازن و تجهیزات فرآیندی
در برخی بخشهای مرتبط با تجهیزات فرآیندی، لوله A333 میتواند برای اتصال یا انتقال سیالات در محدوده دمایی مشخص مورد استفاده قرار گیرد.
خطوط گاز سرد
برخی گازها در شرایط خاص دمای پایینی دارند. در این خطوط، انتخاب متریال باید بر اساس دمای واقعی سرویس و فشار طراحی انجام شود.
تفاوت A333 با A106
یکی از پرسشهای مهم هنگام خرید لوله فولادی، تفاوت ASTM A333 و ASTM A106 است.
A106 بیشتر برای سرویس دمای بالا شناخته میشود، در حالی که A333 برای سرویس دمای پایین و نیازهای مربوط به چقرمگی در دمای پایین تعریف شده است.
| ویژگی | ASTM A333 | ASTM A106 |
|---|---|---|
| کاربرد شاخص | سرویس دمای پایین | سرویس دمای بالا |
| نوع تولید | Seamless و Welded | Seamless |
| توجه به دمای پایین | بله، در گریدهای مربوطه | هدف اصلی استاندارد نیست |
| گریدهای شناختهشده | ۱، ۳، ۶ و سایر گریدها | A، B و C |
| آزمون ضربه | برای الزامات مربوطه | مطابق الزامات استاندارد و سفارش |
| انتخاب | براساس شرایط سرد | براساس شرایط دما بالا |
این دو استاندارد جایگزین مستقیم یکدیگر نیستند و انتخاب باید براساس شرایط واقعی سرویس انجام شود.
تفاوت A333 با A53
A53 نیز یکی از مشخصات شناختهشده لولههای فولادی است، اما حوزه کاربرد آن با A333 متفاوت است.
A53 میتواند شامل محصولات Seamless و Welded باشد و برای کاربردهای مشخص مکانیکی و انتقال سیالات مورد استفاده قرار گیرد.
در مقابل، A333 مشخصاً برای سرویس دمای پایین و گریدهای دارای الزامات مربوط به چقرمگی در دمای پایین تعریف شده است.
بنابراین اگر پروژه حداقل دمای طراحی پایینی دارد، باید مشخصات متریال مناسب برای همان شرایط بررسی شود و A53 نباید صرفاً به دلیل فولادی بودن جایگزین A333 شود.
تفاوت A333 با A335
ASTM A335 برای لولههای فولاد آلیاژی بدون درز مورد استفاده در سرویس دمای بالا تعریف شده است.
A333 و A335 از این نظر در دو جهت متفاوت قرار دارند:
- A333: تمرکز بر سرویس دمای پایین
- A335: تمرکز بر سرویس دمای بالا
البته هر دو استاندارد میتوانند شامل گریدهای آلیاژی باشند و انتخاب نهایی باید براساس دما، فشار، نوع سیال و مشخصات طراحی انجام شود.
سایزبندی لوله A333
لولههای A333 در سایزها و ضخامتهای مختلف عرضه میشوند. انتخاب سایز باید بر اساس شرایط هیدرولیکی و مکانیکی خط انجام شود.
برخی سایزهای متداول عبارتاند از:
| سایز اسمی | نمونه کاربرد |
|---|---|
| ۱/۲ اینچ | خطوط کمقطر |
| ۱ اینچ | خطوط فرعی فرآیندی |
| ۲ اینچ | خطوط انتقال |
| ۳ اینچ | خطوط فرآیندی |
| ۴ اینچ | شبکههای صنعتی |
| ۶ اینچ | خطوط با دبی بالاتر |
| ۸ اینچ | خطوط اصلی |
| ۱۰ اینچ | خطوط انتقال صنعتی |
| ۱۲ اینچ و بالاتر | خطوط با ظرفیت بیشتر |
این اندازهها صرفاً نمونهای از سایزهای رایج هستند و موجودی هر ترکیب Grade، Schedule و روش ساخت باید از تأمینکننده استعلام شود.
Schedule در لوله A333
ضخامت لوله A333 نیز میتواند با مفهوم Schedule مشخص شود. ردههایی مانند Sch 40، Sch 80 و Sch 160 در سفارشهای صنعتی مشاهده میشوند.
اما انتخاب Schedule باید براساس محاسبات طراحی انجام شود. فشار، دما، خوردگی مجاز، بارهای مکانیکی و کد طراحی در تعیین ضخامت نقش دارند.
افزایش ضخامت بهتنهایی به معنی مناسب بودن لوله برای دمای پایین نیست؛ Grade و چقرمگی متریال نیز باید با شرایط سرویس هماهنگ باشند.
متریال و ترکیب شیمیایی A333
گریدهای مختلف A333 ترکیب شیمیایی متفاوتی دارند. در برخی گریدها از عناصر آلیاژی مانند نیکل استفاده میشود تا خواص متریال برای شرایط دمای پایین مناسبتر شود.
در زمان خرید، ترکیب شیمیایی باید با الزامات Grade مورد نظر مقایسه شود.
برای پروژههای حساس، دریافت Material Test Certificate یا MTC امکان بررسی ترکیب شیمیایی و خواص مکانیکی محصول را فراهم میکند.
عملیات حرارتی لوله A333
عملیات حرارتی یکی از مواردی است که میتواند روی خواص مکانیکی لوله اثر بگذارد. نوع عملیات حرارتی مورد نیاز به Grade، ابعاد و الزامات استاندارد مربوطه وابسته است.
در زمان تحویل، وضعیت عملیات حرارتی و مدارک مربوط به آن در صورت الزام پروژه باید بررسی شود.
این موضوع بهخصوص برای پروژههایی که به خواص مکانیکی مشخص در دمای پایین نیاز دارند اهمیت بیشتری پیدا میکند.
جوشکاری لوله A333
اگرچه لوله A333 میتواند بدون درز یا جوشی باشد، در بسیاری از پروژهها برای اتصال آن از جوشکاری استفاده میشود.
روش جوشکاری باید براساس:
- Grade لوله
- ضخامت
- نوع اتصال
- دمای سرویس
- WPS و PQR
- نوع فیلر
- پیشگرم در صورت نیاز
- عملیات حرارتی پس از جوشکاری در صورت نیاز
- الزامات کد طراحی
تعیین شود.
در پروژههای دمای پایین، کیفیت جوش اهمیت ویژهای دارد؛ زیرا خواص ناحیه جوش و منطقه متأثر از حرارت نیز باید با شرایط سرویس سازگار باشند.
تست و بازرسی لوله ASTM A333
پیش از تحویل لوله باید مشخصات محصول با سفارش خرید و استاندارد مربوطه مطابقت داده شود.
موارد قابل بررسی میتوانند شامل موارد زیر باشند:
- کنترل قطر خارجی
- کنترل ضخامت
- بررسی طول
- کنترل Grade
- بررسی روش ساخت
- بررسی وضعیت سطح
- ترکیب شیمیایی
- خواص مکانیکی
- آزمون ضربه
- تست هیدرواستاتیک یا الزامات مربوطه
- آزمونهای غیرمخرب در صورت الزام
- بررسی Heat Number
- کنترل MTC
نوع تستها باید مطابق استاندارد، Purchase Specification و الزامات پروژه تعیین شود.
اهمیت MTC در خرید A333
در پروژههای صنعتی، MTC یکی از مهمترین مدارک کنترل کیفیت لوله است.
این مدرک میتواند اطلاعاتی مانند:
- نام و مشخصات محصول
- استاندارد
- Grade
- Heat Number
- ترکیب شیمیایی
- خواص مکانیکی
- نتایج آزمون ضربه
- نتایج تستهای مربوطه
را ارائه کند.
در پروژههای حساس، شماره Heat روی لوله باید با اطلاعات درجشده در MTC مطابقت داشته باشد تا قابلیت ردیابی محصول حفظ شود.
آیا لوله A333 برای سرویس برودتی مناسب است؟
A333 برای سرویس دمای پایین طراحی شده، اما این موضوع به معنی مناسب بودن تمام گریدها برای تمام کاربردهای برودتی نیست.
سرویس برودتی میتواند دماهای بسیار پایین و شرایط ویژهای ایجاد کند. بنابراین باید Grade، Minimum Design Temperature، Impact Test، فشار طراحی و نوع سیال بهصورت همزمان بررسی شوند.
در برخی کاربردهای بسیار سرد ممکن است متریالهای خاصتر و آلیاژهای متفاوت مورد نیاز باشند.
عوامل مؤثر بر قیمت لوله A333
قیمت لوله A333 به مشخصات فنی و شرایط بازار بستگی دارد.
عوامل مهم شامل:
- Grade
- Seamless یا Welded بودن
- سایز
- Schedule
- وزن
- طول شاخه
- کشور سازنده
- برند
- عملیات حرارتی
- مدارک MTC
- نتایج تست ضربه
- بازرسی شخص ثالث
- مقدار سفارش
- هزینه حمل
- نرخ ارز
هزینه یک لوله A333 صرفاً براساس وزن یا سایز قابل مقایسه نیست و باید Specification کامل محصول در نظر گرفته شود.
راهنمای خرید لوله A333
برای خرید لوله A333 بهتر است مشخصات محصول بهصورت کامل در درخواست خرید درج شود.
موارد مهم عبارتاند از:
- ASTM A333
- Grade مورد نیاز
- Seamless یا Welded
- NPS یا DN
- Schedule یا ضخامت
- طول شاخه
- Minimum Design Temperature
- Design Pressure
- نوع سیال
- الزامات Impact Test
- عملیات حرارتی
- تستهای مورد نیاز
- MTC
- الزامات بازرسی
- استانداردهای تکمیلی پروژه
این اطلاعات احتمال خرید محصول نامتناسب با شرایط سرویس را کاهش میدهد.
اشتباهات رایج هنگام خرید A333
تصور اینکه تمام A333ها برای یک دمای یکسان مناسب هستند
گریدهای مختلف شرایط متفاوتی دارند و باید حداقل دمای سرویس بررسی شود.
تصور اینکه A333 همیشه مانیسمان است
این مشخصات میتواند محصولات Seamless و Welded را پوشش دهد؛ بنابراین روش ساخت باید در سفارش مشخص شود.
انتخاب بر اساس ضخامت بیشتر
ضخامت بالاتر لزوماً مشکل چقرمگی در دمای پایین را حل نمیکند. Grade و خواص متریال نیز اهمیت دارند.
بیتوجهی به آزمون ضربه
در سرویسهای دمای پایین، بررسی الزامات Impact Test اهمیت ویژهای دارد.
مقایسه A333 با A106 بدون توجه به دما
این دو استاندارد برای شرایط سرویس متفاوت شناخته میشوند و انتخاب باید از Design Condition شروع شود.
نگهداری لوله A333
لولههای A333 باید بهگونهای نگهداری شوند که از آسیب مکانیکی، خوردگی و از بین رفتن قابلیت ردیابی محصول جلوگیری شود.
شاخهها بهتر است روی تکیهگاه مناسب قرار گیرند و از تماس طولانیمدت با زمین مرطوب جلوگیری شود.
همچنین Gradeها و Heat Numberهای مختلف باید از یکدیگر تفکیک شوند و مارکینگ لوله تا زمان نصب حفظ شود.
در پروژههایی که مدارک متریال اهمیت دارند، اطلاعات هر دسته لوله باید بهصورت منظم ثبت و نگهداری شود.
جمعبندی
ASTM A333 یکی از مشخصات مهم برای لولههای فولادی مورد استفاده در سرویسهای دمای پایین است. این مشخصات میتواند لولههای بدون درز و جوشی را پوشش دهد و گریدهای مختلفی برای شرایط متنوع تعریف میکند.
یکی از مهمترین موضوعات در انتخاب A333، توجه به چقرمگی متریال و رفتار آن در دمای پایین است. به همین دلیل، پارامترهایی مانند Grade، Minimum Design Temperature، آزمون Charpy، فشار، ضخامت و نوع سیال باید همزمان بررسی شوند.
در خرید لوله A333 نیز صرفاً اعلام سایز کافی نیست. استاندارد، Grade، روش ساخت، Schedule، دمای طراحی، الزامات تست و MTC باید در سفارش مشخص باشند.
در نهایت، انتخاب A333 باید از شرایط واقعی سرویس و Specification پروژه آغاز شود و سپس محصولی انتخاب شود که از نظر متریال، ابعاد، خواص مکانیکی و الزامات کنترل کیفیت با طراحی سیستم مطابقت داشته باشد.
