در خطوط پایپینگ و انتقال سیالات، انتخاب لوله یکی از مهمترین بخشهای طراحی مکانیکی محسوب میشود. قطر اسمی، ضخامت جداره، نوع متریال، دمای کاری، فشار طراحی، خوردگی مجاز، روش اتصال و شرایط سرویس، همگی در انتخاب لوله مناسب نقش دارند. در بسیاری از خطوط صنعتی که با فشار یا دمای بالا کار میکنند، ساختار لوله و کیفیت فرآیند تولید اهمیت ویژهای پیدا میکند.
لوله Seamless یا لوله بدون درز یکی از انواع لولههای فولادی است که برخلاف لولههای جوشی، در بدنه آن درز طولی حاصل از فرآیند جوشکاری وجود ندارد. این نوع ساختار باعث شده است لولههای بدون درز در بسیاری از خطوط فرآیندی، نفت و گاز، پتروشیمی، نیروگاهها، صنایع مکانیکی و سیستمهای تحت فشار مورد استفاده قرار گیرند.
البته بدون درز بودن بهتنهایی به معنی تحمل هر فشار یا دمایی نیست. ظرفیت واقعی لوله به قطر، ضخامت، گرید فولاد، دمای سرویس، روش طراحی، استاندارد محصول و شرایط کاری وابسته است. بنابراین هنگام خرید لوله Seamless باید مجموعه مشخصات فنی محصول و الزامات طراحی خط به صورت همزمان بررسی شود.
لوله Seamless چیست؟
لوله Seamless یا لوله بدون درز به لولهای گفته میشود که در ساختار بدنه آن درز طولی ناشی از جوشکاری وجود ندارد. این لولهها معمولاً از یک مقطع فولادی اولیه تولید شده و با فرآیندهایی مانند سوراخکاری، نورد، کشش یا ترکیبی از عملیات شکلدهی به ابعاد نهایی میرسند.
در لوله جوشی، ورق یا نوار فولادی پس از شکلدهی به حالت استوانهای، درز طولی یا مارپیچی آن توسط فرآیند جوشکاری به یکدیگر متصل میشود. در مقابل، لوله Seamless از ابتدا به شکلی تولید میشود که ساختار لولهای آن فاقد این درز جوش طولی باشد.
این تفاوت ساختاری میتواند در برخی کاربردهای تحت فشار یا دمای بالا اهمیت داشته باشد، اما انتخاب بین لوله بدون درز و جوشی باید بر اساس استاندارد، طراحی خط، ضخامت مورد نیاز، سایز، متریال و الزامات پروژه انجام شود.
ساختار لوله بدون درز
ساختار اصلی لوله Seamless از یک دیواره فولادی پیوسته تشکیل شده است. این دیواره وظیفه تحمل فشار داخلی، نیروهای مکانیکی، وزن سیال و بخشی از تنشهای ایجادشده در اثر شرایط نصب و بهرهبرداری را بر عهده دارد.
در طراحی یک خط لوله، تنها ضخامت اسمی تعیینکننده عملکرد نیست. قطر خارجی، قطر داخلی، ضخامت واقعی، Ovality، تلرانس ابعادی، خواص مکانیکی، شرایط سطح و گرید متریال نیز میتوانند روی رفتار لوله اثر بگذارند.
برای مثال، افزایش ضخامت جداره معمولاً باعث افزایش وزن واحد طول و کاهش قطر داخلی میشود و این موضوع میتواند در محاسبات هیدرولیکی، افت فشار، وزن ساپورتها و هزینه اجرای خط اثرگذار باشد. بنابراین انتخاب ضخامت باید بر اساس محاسبات طراحی انجام شود.
فرآیند تولید لوله Seamless
فرآیند تولید لوله بدون درز به نوع محصول، سایز، متریال و فناوری کارخانه وابسته است، اما به طور کلی از یک مقطع فولادی اولیه شروع میشود.
در یکی از روشهای متداول، Billet فولادی تا دمای مناسب گرم شده و سپس با استفاده از فرآیند Rotary Piercing، یک حفره در بخش مرکزی آن ایجاد میشود. پس از این مرحله، لوله اولیه با عملیات نورد و کاهش ابعاد به قطر و ضخامت مورد نظر نزدیک میشود.
در مراحل بعدی ممکن است عملیات سایزینگ، کاهش قطر، Straightening، برش، عملیات حرارتی و کنترل ابعادی انجام شود. فرآیند دقیق تولید به کارخانه و استاندارد محصول وابسته است و برای تمام لولههای Seamless یک روش تولید کاملاً یکسان وجود ندارد.
کیفیت فرآیند تولید میتواند روی یکنواختی ضخامت، کیفیت سطح، خواص مکانیکی و دقت ابعادی محصول تأثیر بگذارد. به همین دلیل در خریدهای صنعتی، بررسی استاندارد و مدارک کنترل کیفیت اهمیت زیادی دارد.
تفاوت لوله Seamless و لوله Welded
مهمترین تفاوت این دو محصول در روش ساخت و وجود یا عدم وجود درز جوش است. لوله Seamless فاقد درز جوش طولی یا مارپیچی است، در حالی که لوله Welded از ورق یا نوار فولادی شکلدهی و سپس جوشکاری میشود.
| مشخصه | لوله Seamless | لوله Welded |
|---|---|---|
| ساختار | بدون درز جوش | دارای درز جوش |
| روش تولید | سوراخکاری و شکلدهی مقطع فولادی | شکلدهی ورق/نوار و جوشکاری |
| کاربرد | بسیاری از سرویسهای فرآیندی و تحت فشار | طیف گستردهای از کاربردهای صنعتی |
| یکنواختی بدنه | فاقد ناحیه جوش طولی | دارای ناحیه جوش و HAZ در مدلهای جوشی |
| سایزبندی | بسته به روش تولید و استاندارد | طیف وسیع بسته به روش تولید |
| انتخاب نهایی | بر اساس طراحی و استاندارد | بر اساس طراحی و استاندارد |
نباید این تفاوت را به شکل ساده «بدون درز همیشه بهتر از جوشی» تفسیر کرد. هر دو گروه میتوانند مطابق استانداردهای مشخص تولید شوند و برای کاربردهای مختلف مورد استفاده قرار گیرند. انتخاب صحیح به Design Code، فشار، دما، متریال، سایز، هزینه و الزامات پروژه وابسته است.
استانداردهای لوله Seamless
یکی از مهمترین موارد هنگام خرید لوله بدون درز، مشخص کردن استاندارد محصول است. Seamless یک روش یا ساختار تولید است و بهتنهایی استاندارد متریال محسوب نمیشود.
استانداردهای مختلفی برای لولههای بدون درز وجود دارند که هر کدام برای کاربرد و متریال مشخصی تعریف شدهاند. از نمونههای شناختهشده میتوان به موارد زیر اشاره کرد:
ASTM A106
ASTM A106 برای لولههای فولاد کربنی بدون درز مناسب سرویس دمای بالا شناخته میشود. این استاندارد دارای گریدهای A، B و C است و در خطوط فرآیندی، بخار و برخی سرویسهای صنعتی کاربرد دارد.
در سفارش چنین محصولی باید علاوه بر A106، گرید، سایز، ضخامت یا Schedule و سایر الزامات خرید نیز مشخص شوند.
ASTM A53
ASTM A53 یکی دیگر از مشخصات شناختهشده برای لولههای فولادی است که بسته به نوع محصول میتواند به صورت Seamless یا Welded عرضه شود. حوزه کاربرد آن با A106 یکسان نیست و انتخاب میان این دو باید بر اساس شرایط طراحی و مشخصات پروژه انجام شود.
ASTM A333
ASTM A333 برای برخی لولههای فولادی مناسب سرویسهای دمای پایین تعریف شده است. در کاربردهایی که چقرمگی در دمای پایین اهمیت دارد، انتخاب استاندارد و گرید باید با شرایط واقعی سرویس مطابقت داده شود.
API 5L
API 5L در حوزه لولههای مورد استفاده برای خطوط انتقال نفت و گاز اهمیت زیادی دارد. این مشخصات میتواند برای محصولات Seamless و برخی محصولات Welded با توجه به Grade و Product Specification Level مورد استفاده قرار گیرد.
بنابراین هنگام سفارش لوله نباید تنها عبارت «Seamless Steel Pipe» درج شود. استاندارد، گرید، سایز، ضخامت، طول و الزامات تست باید مشخص باشند.
گرید متریال در لولههای بدون درز
گرید متریال یکی از پارامترهای اصلی انتخاب لوله است. نوع فولاد باید با فشار، دما، سیال و الزامات مکانیکی خط هماهنگ باشد.
در لولههای کربن استیل، گریدهای مختلف دارای ترکیب شیمیایی و خواص مکانیکی متفاوت هستند. برای سرویسهای دمای بالا، دمای پایین، خطوط انتقال یا محیطهای خورنده ممکن است استانداردها و گریدهای متفاوتی مورد نیاز باشد.
در پروژههای صنعتی، بهتر است مشخصات گرید روی بدنه لوله، مارکینگ، فاکتور و MTC یا Material Test Certificate با سفارش خرید و مدارک مهندسی تطبیق داده شود.
سایز لوله Seamless
سایز لوله معمولاً بر اساس NPS یا DN مشخص میشود. در کنار قطر اسمی، قطر خارجی واقعی و ضخامت جداره نیز اهمیت دارند.
برخی سایزهای متداول لولههای بدون درز شامل موارد زیر هستند:
| NPS | سایز اسمی |
|---|---|
| ۱/۲ اینچ | DN15 |
| ۱ اینچ | DN25 |
| ۲ اینچ | DN50 |
| ۳ اینچ | DN80 |
| ۴ اینچ | DN100 |
| ۶ اینچ | DN150 |
| ۸ اینچ | DN200 |
| ۱۰ اینچ | DN250 |
| ۱۲ اینچ | DN300 |
| ۱۶ اینچ و بالاتر | بسته به استاندارد و روش تأمین |
موجودی واقعی سایزها به استاندارد، کارخانه تولیدکننده، کشور سازنده و شرایط سفارش وابسته است. بنابراین در زمان خرید باید سایز دقیق و استاندارد ابعادی از تأمینکننده استعلام شود.
Schedule یا رده ضخامت لوله Seamless
یکی از مهمترین مشخصات هنگام انتخاب لوله بدون درز، Schedule یا رده ضخامت است. ردههایی مانند Sch 10، Sch 40، Sch 80، Sch 120 و Sch 160 در سیستمهای مختلف مورد استفاده قرار میگیرند.
Schedule بهتنهایی یک فشار مجاز ثابت ایجاد نمیکند. ضخامت واقعی جداره، جنس لوله، دمای کاری، قطر، Design Code و خوردگی مجاز باید در محاسبات طراحی لحاظ شوند.
| Schedule | ویژگی کلی |
|---|---|
| Sch 10 | جداره نسبتاً نازک در ترکیبهای مشخص سایز |
| Sch 40 | یکی از ردههای متداول در بسیاری از خطوط |
| Sch 80 | ضخامت بیشتر نسبت به Sch 40 در بسیاری از سایزها |
| Sch 120 | کاربرد در برخی خطوط با الزامات ضخامت بالاتر |
| Sch 160 | ضخامت بالا در برخی سرویسهای صنعتی |
ضخامت متناظر هر Schedule برای تمام سایزها یکسان نیست. به همین دلیل برای محاسبه وزن، قطر داخلی و ظرفیت فشار باید جدول ابعادی استاندارد همان سایز بررسی شود.
مشخصات فنی مهم لوله بدون درز
در زمان انتخاب لوله Seamless فولادی چند پارامتر باید به صورت همزمان بررسی شوند:
| پارامتر | اهمیت فنی |
|---|---|
| استاندارد | تعیین الزامات ساخت، متریال و تست |
| Grade | تعیین ترکیب شیمیایی و خواص مکانیکی |
| NPS / DN | تعیین سایز اسمی |
| OD | قطر خارجی واقعی |
| Wall Thickness | تعیین ضخامت جداره |
| Schedule | ردهبندی ضخامت در سیستمهای مربوطه |
| Length | مؤثر بر حمل، نصب و پرت متریال |
| Heat Number | رهگیری ذوب و مدارک متریال |
| MTC | بررسی مشخصات شیمیایی و مکانیکی |
| Surface Condition | کنترل کیفیت ظاهری و عیوب سطحی |
| Heat Treatment | در صورت الزام استاندارد یا پروژه |
| Testing | تستهای مورد نیاز استاندارد و سفارش |
خواص مکانیکی لوله Seamless
استحکام کششی، Yield Strength و Elongation از مهمترین خواص مکانیکی هستند که در مشخصات فنی لولههای فولادی بررسی میشوند.
این پارامترها نشان میدهند متریال در برابر تنشهای مکانیکی چگونه رفتار میکند. مقدار قابل قبول این خواص به استاندارد و Grade محصول بستگی دارد و نمیتوان یک مقدار ثابت برای تمام لولههای بدون درز تعیین کرد.
در پروژههای تحت فشار، خواص مکانیکی باید همراه با ضخامت، قطر، دما و کد طراحی بررسی شوند. برای مثال، یک لوله با گرید مناسب اما ضخامت ناکافی ممکن است برای شرایط طراحی مشخص مناسب نباشد.
کاربرد لوله Seamless در صنایع
لولههای بدون درز در بخشهای مختلف صنعت مورد استفاده قرار میگیرند، اما کاربرد آنها باید بر اساس استاندارد و شرایط سرویس تعیین شود.
صنایع نفت و گاز
در برخی خطوط فرآیندی، تجهیزات و سرویسهای انتقال سیالات، لولههای Seamless مطابق استاندارد مورد نیاز پروژه استفاده میشوند. فشار، دما، ترکیب سیال و الزامات خوردگی از پارامترهای اصلی انتخاب هستند.
پالایشگاهها
در پالایشگاهها خطوط بخار، هیدروکربنها، آب داغ و سایر سیالات فرآیندی ممکن است به لولههایی با مشخصات متریالی و مکانیکی خاص نیاز داشته باشند. A106 یکی از مشخصات متداول در برخی سرویسهای دمای بالا است.
صنایع پتروشیمی
در واحدهای پتروشیمی، انتخاب لوله به شرایط فرآیندی و سازگاری متریال با سیال وابسته است. در سرویسهایی که استاندارد مربوطه استفاده از Seamless را مشخص میکند، این نوع لوله میتواند در خطوط فرآیندی مورد استفاده قرار گیرد.
نیروگاهها
در برخی خطوط بخار، آب داغ و سرویسهای کمکی نیروگاهها، لولههای بدون درز با استاندارد و Grade مناسب به کار میروند.
صنایع مکانیکی
در ساخت تجهیزات، سیستمهای هیدرولیک، انتقال سیالات و برخی کاربردهای مکانیکی نیز لولههای بدون درز در سایزها و گریدهای مختلف مورد استفاده قرار میگیرند.
لوله Seamless برای چه فشارهایی مناسب است؟
هیچ فشار مشخصی را نمیتوان به صورت عمومی برای تمام لولههای بدون درز اعلام کرد. ظرفیت فشار به ضخامت، قطر، متریال، دمای کاری، خوردگی مجاز و کد طراحی وابسته است.
برای یک خط مشخص، ابتدا Design Pressure و Design Temperature تعیین میشوند. سپس ضخامت مورد نیاز با در نظر گرفتن پارامترهایی مانند Allowable Stress، ضریب طراحی، Corrosion Allowance و سایر الزامات کد محاسبه میشود.
بنابراین جملههایی مانند «لوله بدون درز برای فشار بالا مناسب است» فقط یک توصیف کلی هستند و برای انتخاب مهندسی کافی نیستند. مشخصات دقیق باید از استاندارد و محاسبات طراحی استخراج شوند.
نقش دما در انتخاب لوله Seamless
دما میتواند خواص مکانیکی فولاد و در نتیجه محدوده مجاز فشار را تحت تأثیر قرار دهد. به همین دلیل انتخاب لوله برای سرویس سرد یا داغ باید با توجه به محدوده دمایی واقعی انجام شود.
در سرویسهای دمای بالا، علاوه بر گرید، موضوعاتی مانند خزش، کاهش استحکام، عملیات حرارتی و سازگاری متریال با محیط باید در صورت نیاز بررسی شوند.
در سرویسهای دمای پایین نیز چقرمگی و مقاومت در برابر شکست ترد اهمیت بیشتری پیدا میکند. به همین دلیل ممکن است استانداردهایی مانند ASTM A333 برای چنین شرایطی مورد توجه قرار گیرند.
بازرسی و تست لوله Seamless
تست و بازرسی بر اساس استاندارد محصول و الزامات سفارش تعیین میشود. برخی کنترلهای رایج عبارتاند از:
- کنترل ظاهری
- اندازهگیری قطر خارجی
- کنترل ضخامت جداره
- کنترل طول
- بررسی مارکینگ
- کنترل Straightness
- بررسی ترکیب شیمیایی
- بررسی خواص مکانیکی
- تست هیدرواستاتیک در صورت الزام
- آزمونهای غیرمخرب طبق استاندارد یا سفارش
- کنترل مدارک متریال
در پروژههای حساس، MTC یکی از مدارک مهم برای بررسی انطباق محصول است. Heat Number درجشده روی لوله باید در صورت نیاز با مدارک متریال قابل رهگیری باشد.
مزایای لوله Seamless
در کاربردهای مناسب، لولههای بدون درز میتوانند ویژگیهای فنی مهمی داشته باشند:
- نبود درز جوش طولی
- مناسب بودن برای طیف وسیعی از سرویسهای صنعتی
- امکان استفاده در برخی خطوط تحت فشار
- تنوع گرید و استاندارد
- امکان تولید در ضخامتهای مختلف
- کاربرد گسترده در خطوط فرآیندی
- قابلیت استفاده در برخی سرویسهای دمای بالا یا پایین با انتخاب استاندارد مناسب
با این حال، این ویژگیها به معنی برتری مطلق Seamless در تمام پروژهها نیستند. در بسیاری از کاربردها، لوله Welded نیز میتواند مطابق استاندارد و الزامات پروژه مورد استفاده قرار گیرد.
عوامل مؤثر بر قیمت لوله Seamless
قیمت لوله Seamless به مجموعهای از مشخصات فنی و شرایط بازار وابسته است. مهمترین عوامل عبارتاند از:
- استاندارد و Grade
- سایز اسمی
- قطر خارجی
- ضخامت و Schedule
- وزن هر شاخه
- طول لوله
- برند و کشور سازنده
- کیفیت متریال
- مدارک MTC
- تستهای مورد نیاز
- بازرسی شخص ثالث
- پوشش یا عملیات سطحی در صورت وجود
- هزینه حمل
- نرخ ارز و شرایط بازار فولاد
لولهای با سایز مشابه ممکن است به دلیل تفاوت در Grade، Schedule، استاندارد تولید یا مدارک کیفی، قیمت متفاوتی داشته باشد. بنابراین مقایسه قیمت باید بر اساس مشخصات فنی کاملاً یکسان انجام شود.
راهنمای خرید لوله Seamless
برای خرید لوله بدون درز بهتر است اطلاعات سفارش از ابتدا به شکل کامل مشخص شود. سفارش صرفاً با عبارت «لوله Seamless» باعث ابهام در متریال، سایز و ضخامت میشود.
اطلاعات اصلی مورد نیاز شامل موارد زیر است:
- استاندارد محصول
- Grade
- NPS یا DN
- Schedule یا ضخامت واقعی
- طول شاخه
- مقدار مورد نیاز
- نوع سرویس
- Design Pressure
- Design Temperature
- نیاز به MTC
- تستهای مورد نیاز
- الزامات بازرسی
- کشور یا برند سازنده در صورت مشخص بودن
- الزامات پوشش و حفاظت سطحی در صورت وجود
برای مثال، عبارت لوله Seamless ASTM A106 Grade B، NPS 4، Sch 80 اطلاعات بسیار کاملتری نسبت به سفارش با عنوان کلی «لوله بدون درز ۴ اینچ» ارائه میدهد.
اشتباهات رایج در خرید لوله بدون درز
یکی از اشتباهات رایج این است که Seamless به عنوان یک استاندارد مستقل در نظر گرفته شود. Seamless نوع ساختار لوله است و برای انتخاب نهایی باید استاندارد محصول و Grade نیز مشخص باشند.
انتخاب لوله صرفاً بر اساس سایز نیز میتواند مشکلساز شود. دو لوله ۴ اینچ ممکن است از نظر Schedule، Grade، ضخامت و کاربرد کاملاً متفاوت باشند.
بیتوجهی به دمای کاری، عدم بررسی MTC، نادیده گرفتن Corrosion Allowance و خرید محصول بدون مشخص شدن استاندارد تست نیز از خطاهای مهم هستند.
همچنین نباید تصور کرد هر لوله بدون درزی برای فشارهای بالا مناسب است. ظرفیت واقعی باید بر اساس محاسبات طراحی، متریال، ضخامت، قطر، دما و کد مورد استفاده تعیین شود.
نصب و جوشکاری لوله Seamless
بدون درز بودن لوله به این معنی نیست که برای اتصال به سایر اجزای خط نیازی به جوشکاری ندارد. در بسیاری از پروژهها، لوله Seamless از طریق Butt Weld به زانو، سهراهی، فلنج گلودار یا سایر اتصالات جوشی متصل میشود.
پیش از جوشکاری باید جنس، Grade، ضخامت و شرایط متریال بررسی شود. آمادهسازی لبه، Fit-up، Root Gap، انتخاب Filler Metal و پارامترهای جوشکاری باید مطابق WPS تأییدشده پروژه انجام شوند.
در برخی گریدها و ضخامتها، کنترل دمای پیشگرم، Interpass Temperature یا عملیات حرارتی پس از جوشکاری ممکن است طبق کد و مشخصات متریال مورد نیاز باشد. بنابراین روش جوشکاری نباید بدون توجه به Grade و Design Code به صورت عمومی تعیین شود.

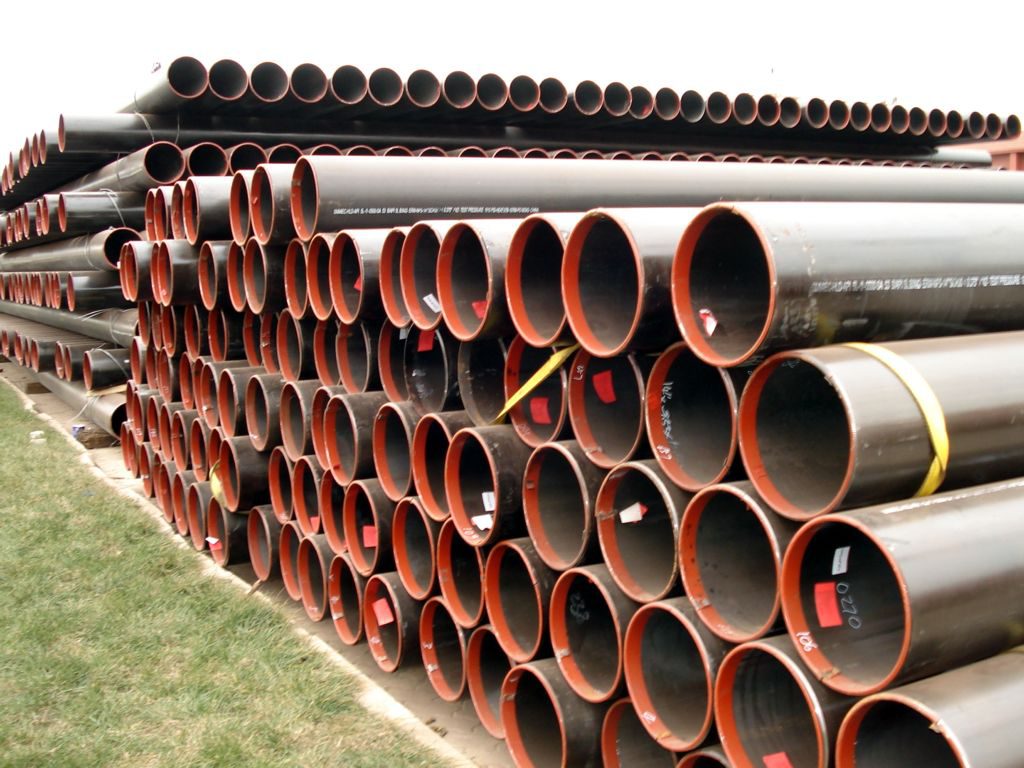

نگهداری و انبارش لوله Seamless
لولههای بدون درز پیش از نصب باید در شرایطی نگهداری شوند که از ضربه، آلودگی، خوردگی و آسیب به سطوح انتهایی جلوگیری شود. قرار دادن مستقیم لوله روی زمین مرطوب یا آلوده میتواند باعث ایجاد خوردگی سطحی و آسیب به پوشش یا انتهای لوله شود.
شاخهها باید به شکل پایدار و ایمن روی تکیهگاه قرار گیرند و از غلتیدن یا برخورد آنها با یکدیگر جلوگیری شود. همچنین بهتر است لولهها بر اساس Grade، سایز، Schedule و Heat Number تفکیک شوند تا در زمان نصب، اختلاط متریال رخ ندهد.
پیش از ورود لوله به خط، کنترل ظاهری، بررسی قطر و ضخامت، تطبیق مارکینگ با مدارک خرید و بررسی آسیبهای ناشی از حملونقل باید انجام شود. در پروژههای دارای سیستم کنترل کیفیت، نتایج بازرسی باید با مدارک متریال و Inspection Plan پروژه تطبیق داده شوند.
