راهنمای فنی گیت ولو فولادی کلاس ۱۵۰ برای خطوط پایپینگ

گیت ولو فولادی کلاس ۱۵۰ یکی از شیرهای صنعتی مورد استفاده در سیستم‌های Piping، Process Lines و Utility است که وظیفه اصلی آن قطع و وصل جریان و ایزوله‌کردن بخش‌های مختلف خط لوله است. مکانیزم عملکرد این شیر بر پایه حرکت خطی Gate در داخل بدنه قرار دارد و در وضعیت Fully Open، عضو مسدودکننده از مسیر عبور سیال خارج می‌شود. این ساختار باعث می‌شود گیت ولو در بسیاری از خطوطی که عملکرد Isolation و عبور جریان با محدودیت نسبتاً کم در حالت باز مورد نیاز است، مورد استفاده قرار گیرد.

عبارت Class 150 نشان‌دهنده یک رده فشار-دمایی در سیستم‌های استاندارد پایپینگ است و نباید آن را معادل یک فشار ثابت و مستقل از دما در نظر گرفت. فشار مجاز واقعی شیر به متریال بدنه، دمای سرویس، طراحی تجهیز، استاندارد مربوطه و اطلاعات سازنده وابسته است. بنابراین انتخاب گیت ولو فولادی کلاس ۱۵۰ باید بر اساس Design Pressure، Operating Pressure، Design Temperature و Operating Temperature انجام شود.

در خطوط صنعتی، انتخاب گیت ولو تنها بر اساس سایز لوله و کلاس فشاری انجام نمی‌شود. نوع Gate، جنس Body، جنس Stem، نوع Seat، طراحی Bonnet، نوع اتصال، شرایط سیال، الزامات Leakage، استانداردهای طراحی و تست و همچنین فضای نصب باید در زمان انتخاب بررسی شوند. این پارامترها مستقیماً بر قابلیت اطمینان، آب‌بندی، تعمیرپذیری و طول عمر شیر اثر می‌گذارند.

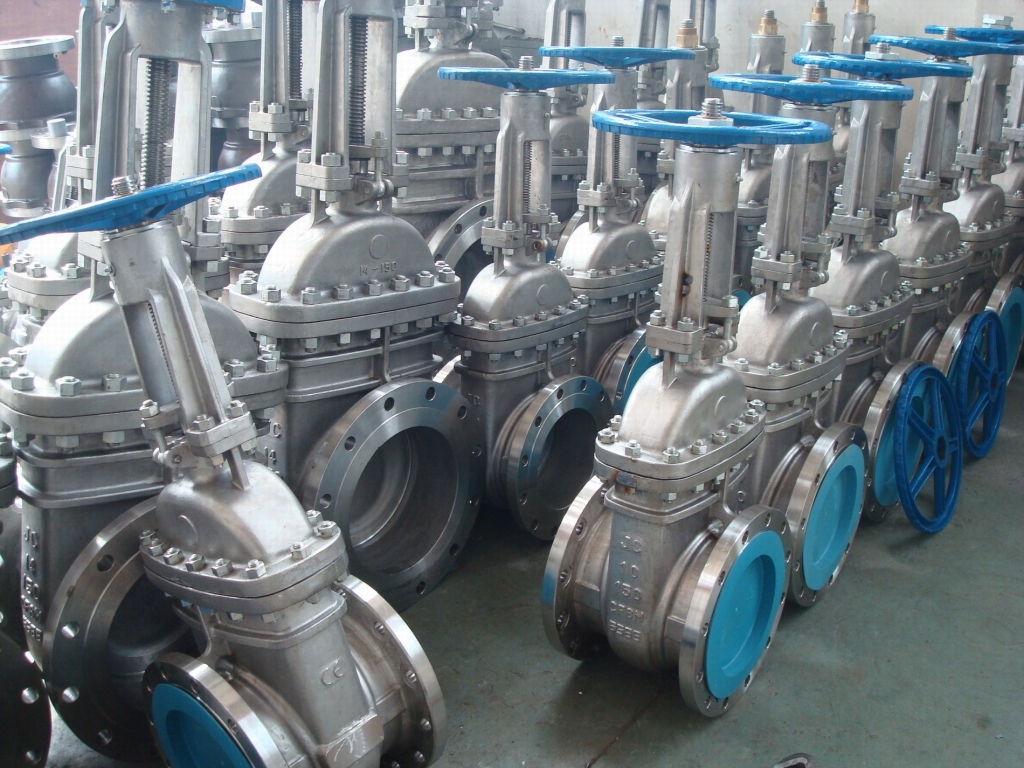

گیت ولو فولادی کلاس ۱۵۰ چیست؟

Gate Valve یا شیر دروازه‌ای نوعی شیر صنعتی است که برای باز و بسته‌کردن مسیر جریان استفاده می‌شود. عضو اصلی مسدودکننده در این شیر Gate نام دارد و با حرکت خطی در راستای مشخص، بین حالت باز و بسته جابه‌جا می‌شود. در حالت باز، Gate از مسیر جریان فاصله می‌گیرد و در حالت بسته، با Seatهای داخلی درگیر شده و مسیر عبور سیال را مسدود می‌کند.

مدل فولادی این شیر دارای Body و سایر قطعاتی است که بسته به طراحی می‌توانند از فولاد کربنی، فولاد آلیاژی یا فولاد زنگ‌نزن ساخته شوند. انتخاب متریال باید بر اساس نوع سیال، فشار، دما، شرایط خوردگی و الزامات Mechanical Design انجام شود. بنابراین عبارت «فولادی» به تنهایی برای تعیین متریال تمام اجزای شیر کافی نیست.

گیت ولو برای Isolation Service طراحی می‌شود و کاربرد اصلی آن تنظیم مداوم دبی نیست. قرار دادن شیر در وضعیت نیمه‌باز برای مدت طولانی می‌تواند باعث ایجاد آشفتگی جریان، افزایش سرعت موضعی، فرسایش Seat و Gate و افت عملکرد آب‌بندی شود. برای سرویس‌های نیازمند کنترل مستمر Flow، باید شیر مناسب همان وظیفه انتخاب شود.

مفهوم Class 150 در گیت ولو فولادی

Class 150 یکی از رده‌های فشار-دمای مورد استفاده در استانداردهای رایج تجهیزات پایپینگ است. این Class نشان‌دهنده یک Pressure-Temperature Rating است و ظرفیت تحمل فشار شیر با افزایش دما می‌تواند تغییر کند. به همین دلیل نمی‌توان گفت تمام شیرهای Class 150 در تمام دماها یک فشار کاری یکسان دارند.

برای انتخاب صحیح باید جدول Pressure-Temperature Rating مربوط به متریال و طراحی همان شیر بررسی شود. در این بررسی، Body Material، Trim، Seat، Design Temperature و استاندارد طراحی اهمیت دارند. همچنین فشار طراحی خط باید با محدوده مجاز تجهیز مقایسه شود و صرفاً عبارت Class 150 روی Nameplate مبنای انتخاب قرار نگیرد.

پارامترهای اصلی انتخاب عبارت‌اند از:

پارامتر	اطلاعات مورد نیاز
Pressure Class	Class 150
Design Pressure	فشار طراحی خط
Operating Pressure	فشار بهره‌برداری
Design Temperature	دمای طراحی
Operating Temperature	دمای سرویس
Fluid	نوع و مشخصات سیال
Body Material	جنس بدنه
Seat Material	جنس سیت
Gate Material	جنس گیت
Stem Material	جنس ساقه

اجزای اصلی گیت ولو فولادی کلاس ۱۵۰

ساختار گیت ولو شامل مجموعه‌ای از قطعات تحت فشار، قطعات آب‌بندی و اجزای انتقال نیرو است. طراحی هر یک از این اجزا باید با Pressure Rating و شرایط سرویس هماهنگ باشد. شناخت این قطعات در زمان انتخاب، خرید، بازرسی و تعمیر شیر اهمیت زیادی دارد.

Body یا بدنه

Body اصلی‌ترین بخش Pressure Boundary شیر است و مجموعه Gate، Seat و سایر قطعات داخلی را در خود جای می‌دهد. بدنه باید توانایی تحمل فشار داخلی، نیروهای ناشی از اتصال به خط و تنش‌های مکانیکی مجاز را داشته باشد. هندسه داخلی Body نیز روی مسیر جریان و افت فشار اثرگذار است.

در گیت ولوهای فولادی می‌توان از Carbon Steel، Alloy Steel یا Stainless Steel متناسب با شرایط سرویس استفاده کرد. متریال دقیق باید از Datasheet یا Material Specification سازنده مشخص شود. ضخامت بدنه، روش تولید و کیفیت ریخته‌گری یا فورج نیز در ارزیابی فنی شیر اهمیت دارند.

Gate یا گیت

Gate عضو متحرک و مسدودکننده اصلی شیر است که با حرکت خطی مسیر عبور سیال را باز یا بسته می‌کند. نوع طراحی Gate می‌تواند شامل Wedge، Flexible Wedge، Split Wedge یا ساختارهای Parallel باشد و انتخاب آن به نوع شیر و شرایط سرویس وابسته است.

سطوح آب‌بندی Gate باید با Seat هماهنگی هندسی و متریالی داشته باشند. کیفیت ماشین‌کاری و Surface Finish این سطوح می‌تواند روی Leakage، گشتاور عملکردی و دوام شیر اثر بگذارد. در سرویس‌های خاص، متریال Gate باید از نظر خوردگی و سازگاری شیمیایی نیز بررسی شود.

Stem یا ساقه

Stem نیروی مکانیکی ایجادشده توسط Handwheel یا Actuator را به Gate منتقل می‌کند. این قطعه تحت بارهای مکانیکی ناشی از باز و بسته‌شدن شیر قرار دارد و در طراحی آن مقاومت مکانیکی، خوردگی و سایش باید در نظر گرفته شود.

در مدل‌های Rising Stem، موقعیت Stem هنگام باز و بسته‌شدن تغییر می‌کند و می‌تواند برای تشخیص وضعیت شیر قابل استفاده باشد. در مدل‌های Non-Rising Stem، ساقه در بیرون شیر حرکت خطی قابل مشاهده ندارد و این طراحی می‌تواند برای فضاهای محدود مناسب باشد.

Seat

Seat محل اصلی تماس و آب‌بندی Gate در وضعیت بسته است. کیفیت Surface، هندسه نشیمنگاه و متریال Seat تأثیر مستقیمی بر Leakage داخلی شیر دارند. Seat باید با دما، فشار و نوع سیال سازگار باشد و در برابر فرسایش و خوردگی مقاومت موردنیاز را داشته باشد.

در برخی مدل‌ها Seat به صورت فلزی و در برخی طراحی‌ها با متریال‌های مهندسی‌شده تولید می‌شود. انتخاب نهایی باید مطابق مشخصات سازنده انجام شود، زیرا محدوده دمایی، فشار و نوع سیال قابل تحمل برای هر طراحی متفاوت است.

Bonnet

Bonnet بخش بالایی شیر است که به Body متصل شده و مجموعه Stem، Packing و اجزای مرتبط را دربر می‌گیرد. نوع اتصال Bonnet می‌تواند در مدل‌های مختلف متفاوت باشد و بر تعمیرپذیری و ساختار Pressure Boundary اثرگذار است.

Bolted Bonnet یکی از طراحی‌های رایج در Gate Valveها است. در سرویس‌های خاص ممکن است طراحی‌های دیگری مورد استفاده قرار گیرد. نوع Bonnet باید بر اساس Pressure Class، شرایط سرویس و استاندارد طراحی بررسی شود.

Packing و Gland

Packing وظیفه آب‌بندی اطراف Stem و جلوگیری از خروج سیال از محل عبور ساقه را بر عهده دارد. Gland نیز با اعمال نیروی فشاری مناسب روی Packing، شرایط آب‌بندی را کنترل می‌کند.

فشردگی بیش از حد Packing می‌تواند اصطکاک Stem را افزایش دهد و باعث بالا رفتن Operating Torque شود. از طرف دیگر، فشردگی ناکافی می‌تواند باعث نشتی خارجی شود؛ بنابراین تنظیم Packing باید طبق دستورالعمل سازنده انجام شود.

نحوه عملکرد گیت ولو فولادی

در زمان بازکردن شیر، چرخش Handwheel یا حرکت Actuator باعث جابه‌جایی Stem شده و Gate از Seat فاصله می‌گیرد. با افزایش فاصله Gate از مسیر آب‌بندی، سطح مقطع عبور جریان افزایش پیدا می‌کند و در وضعیت Fully Open، مسیر جریان تقریباً به صورت کامل آزاد می‌شود.

در زمان بسته‌شدن، Gate به سمت Seat حرکت می‌کند و در پایان کورس، سطوح آب‌بندی Gate و Seat درگیر می‌شوند. میزان Leakage در این وضعیت به طراحی شیر، کیفیت سطوح آب‌بندی، شرایط عملیاتی و نحوه عملکرد شیر بستگی دارد.

گیت ولو معمولاً به صورت Multi-Turn Valve عمل می‌کند؛ بنابراین برخلاف Ball Valve یا Butterfly Valve، برای رسیدن از حالت کاملاً باز به کاملاً بسته به چندین دور حرکت نیاز دارد. این ویژگی باید هنگام انتخاب Manual Operation یا Actuator در نظر گرفته شود.

انواع گیت ولو فولادی کلاس ۱۵۰

گیت ولو Rising Stem

در طراحی Rising Stem، ساقه در زمان بازشدن به سمت بالا حرکت می‌کند و در حالت بسته موقعیت پایین‌تری دارد. این ساختار امکان مشاهده وضعیت نسبی شیر را فراهم می‌کند و در برخی خطوط صنعتی مزیت عملیاتی دارد.

برای نصب این نوع شیر باید فضای عمودی کافی برای حرکت Stem و Handwheel پیش‌بینی شود. محدودیت ارتفاع در محل نصب می‌تواند استفاده از این طراحی را دشوار کند.

گیت ولو Non-Rising Stem

در این مدل، Stem در خارج از بدنه حرکت خطی قابل مشاهده‌ای ندارد و فضای عمودی موردنیاز می‌تواند کمتر باشد. این ساختار برای برخی فضاهای محدود یا شرایط نصب خاص کاربرد دارد.

با توجه به اینکه موقعیت ظاهری Stem نشان‌دهنده وضعیت شیر نیست، سیستم بهره‌برداری باید امکان تشخیص وضعیت Open و Closed را فراهم کند.

Wedge Gate Valve

در Wedge Gate، عضو مسدودکننده به شکل گوه‌ای طراحی می‌شود و هنگام بسته‌شدن بین Seatها قرار می‌گیرد. این ساختار یکی از طراحی‌های متداول در شیرهای دروازه‌ای صنعتی است.

نوع Wedge، زاویه سطوح، متریال و طراحی Seat باید متناسب با شرایط سرویس انتخاب شوند. عملکرد صحیح این مجموعه به دقت ماشین‌کاری و هم‌راستایی قطعات داخلی نیز وابسته است.

Flexible Wedge

Flexible Wedge دارای ساختاری است که امکان تغییر شکل کنترل‌شده Gate را در محدوده طراحی فراهم می‌کند. این طراحی می‌تواند در شرایطی که تغییرات حرارتی و انبساط اجزای داخلی اهمیت دارند، مورد توجه قرار گیرد.

انتخاب Flexible Wedge باید بر اساس مشخصات سازنده و شرایط واقعی سرویس انجام شود و نمی‌توان یک نوع Gate را برای تمام خطوط صنعتی مناسب دانست.

متریال گیت ولو فولادی کلاس ۱۵۰

در انتخاب گیت ولو فولادی باید متریال تمام قطعات مهم از جمله Pressure Boundary و Wetted Parts بررسی شود. نوع سیال می‌تواند روی انتخاب Carbon Steel، Stainless Steel، Alloy Steel یا متریال‌های مقاوم در برابر خوردگی اثر مستقیم داشته باشد.

بخش شیر	متریال‌های قابل استفاده بسته به طراحی
Body	Carbon Steel، Alloy Steel، Stainless Steel
Bonnet	متناسب با طراحی Body
Gate	فولاد کربنی، استنلس یا آلیاژ مناسب
Stem	Stainless Steel یا آلیاژ مناسب
Seat	فلزی یا متریال مهندسی‌شده متناسب با سرویس
Packing	گرافیت یا متریال آب‌بندی سازگار

در خطوط دارای سیال خورنده، بررسی فقط Body کافی نیست. Trim، Seat، Stem، Packing و سایر قطعات در تماس با سیال باید از نظر Chemical Compatibility بررسی شوند. برای سرویس‌های دمای بالا نیز محدوده عملکرد آب‌بندی باید با Temperature Rating تجهیز مطابقت داشته باشد.

سایزبندی گیت ولو فولادی کلاس ۱۵۰

سایز شیر معمولاً با DN یا NPS مشخص می‌شود و باید با مشخصات خط، دبی، سرعت سیال و الزامات هیدرولیکی هماهنگ باشد. انتخاب سایز صرفاً بر اساس قطر اسمی لوله همیشه کافی نیست، زیرا شرایط جریان و افت فشار نیز در طراحی نقش دارند.

برخی سایزهای متداول عبارت‌اند از:

NPS	DN تقریبی
۱″	DN25
۱½”	DN40
۲″	DN50
۳″	DN80
۴″	DN100
۶″	DN150
۸″	DN200
۱۰″	DN250
۱۲″	DN300
۱۴″	DN350
۱۶″	DN400

موجودی، ابعاد Face-to-Face، Bore، نوع اتصال و ساختار داخلی برای هر سایز می‌تواند بین سازندگان متفاوت باشد. بنابراین قبل از خرید باید Dimensional Drawing و Datasheet همان مدل بررسی شود.

افت فشار در گیت ولو

یکی از ویژگی‌های گیت ولو در حالت Fully Open، ایجاد مسیر عبور نسبتاً مستقیم برای سیال است. به همین دلیل در بسیاری از طراحی‌ها افت فشار شیر در حالت کاملاً باز پایین در نظر گرفته می‌شود، اما مقدار واقعی آن به هندسه داخلی، Bore، سایز، وضعیت شیر و شرایط جریان وابسته است.

اگر شیر برای مدت طولانی در وضعیت نیمه‌باز قرار گیرد، الگوی جریان در اطراف Gate تغییر کرده و می‌تواند باعث افزایش Turbulence، Velocity و فرسایش موضعی شود. این شرایط می‌تواند عمر Seat و Gate را کاهش دهد و عملکرد آب‌بندی را تحت تأثیر قرار دهد.

نوع اتصال در گیت ولو کلاس ۱۵۰

نوع End Connection باید با Piping Specification پروژه هماهنگ باشد. در خطوط صنعتی، اتصال فلنجی یکی از گزینه‌های رایج است و امکان جداسازی شیر برای تعمیرات یا تعویض را فراهم می‌کند.

در اتصال فلنجی باید مواردی مانند Flange Facing، Bolt Circle، تعداد و قطر سوراخ‌ها، Gasket، Bolting و ابعاد Face-to-Face کنترل شوند. تطابق صرفاً DN و Class برای تضمین سازگاری کامل دو فلنج کافی نیست.

در برخی مدل‌ها از اتصال جوشی نیز استفاده می‌شود. در این حالت، نوع جوش، جنس لوله و شیر، Procedure جوشکاری و کنترل حرارت باید مطابق Specification پروژه و دستورالعمل سازنده باشد.

کاربرد گیت ولو فولادی کلاس ۱۵۰ در خطوط پایپینگ

خطوط انتقال آب

در خطوط آب صنعتی، سیستم‌های Utility و برخی تأسیسات مکانیکی، گیت ولو می‌تواند برای Isolation پمپ‌ها، مخازن، تجهیزات و بخش‌های مختلف شبکه مورد استفاده قرار گیرد.

خطوط نفت و گاز

در صنایع نفت و گاز، گیت ولوهای فولادی می‌توانند در بخش‌هایی از خطوط انتقال و فرآیندی استفاده شوند، مشروط بر اینکه متریال، Pressure-Temperature Rating، آب‌بندی و الزامات پروژه با شرایط سرویس مطابقت داشته باشند.

صنایع پتروشیمی

در خطوط فرآیندی پتروشیمی، علاوه بر Pressure Class باید Chemical Compatibility متریال‌های در تماس با سیال بررسی شود. انتخاب Seat و Packing در این سرویس‌ها اهمیت بیشتری پیدا می‌کند.

خطوط بخار

در خطوط بخار، دما و فشار واقعی سرویس باید با Pressure-Temperature Rating شیر تطبیق داده شود. نوع Seat، Packing، Body و Trim نیز باید برای شرایط دمایی موردنظر مناسب باشند.

تأسیسات و Utility

در سیستم‌های هوای فشرده، آب صنعتی، برخی مدارهای خنک‌کننده و سایر Utilityها نیز می‌توان از Gate Valve مناسب استفاده کرد؛ البته نوع سیال و فشار و دمای خط باید با مشخصات شیر تطبیق داده شود.

تفاوت گیت ولو کلاس ۱۵۰ با بال ولو کلاس ۱۵۰

گیت ولو و Ball Valve هر دو برای قطع و وصل جریان کاربرد دارند، اما مکانیزم و رفتار عملیاتی آن‌ها متفاوت است.

پارامتر	Gate Valve	Ball Valve
عضو مسدودکننده	Gate	Ball
حرکت	Linear / Multi-Turn	Quarter-Turn
سرعت عملکرد	معمولاً پایین‌تر	معمولاً بالاتر
کاربرد اصلی	Isolation	Isolation
کنترل دبی	معمولاً مناسب نیست	معمولاً مناسب نیست
مسیر جریان در حالت باز	نسبتاً مستقیم	وابسته به نوع Port
فضای عمودی	در برخی مدل‌ها زیاد	معمولاً کمتر
آب‌بندی	Gate / Seat	Ball / Seat

انتخاب بین این دو تجهیز باید بر اساس Operating Philosophy، سرعت قطع و وصل، فضای نصب، فشار، دما، نوع سیال، تعداد سیکل‌های کاری و الزامات تعمیراتی انجام شود.

استانداردهای مورد توجه در انتخاب گیت ولو

استانداردهای مورد استفاده به طراحی شیر، نوع اتصال، سایز، Pressure Class و الزامات پروژه وابسته هستند. در یک خرید صنعتی باید استانداردهای مرتبط با Design، Dimensions، Pressure Rating، Materials و Testing به صورت مشخص در Datasheet یا Purchase Specification درج شوند.

برای برخی پروژه‌ها دریافت مدارکی مانند Material Test Certificate، Hydrostatic Test Report، Inspection Certificate و Manufacturer Datasheet اهمیت دارد. سطح مستندات موردنیاز باید بر اساس کلاس پروژه و الزامات واحد مهندسی یا کارفرما تعیین شود.

به جای عبارت کلی «شیر استاندارد»، بهتر است استاندارد دقیق طراحی و تست، متریال قطعات اصلی، کلاس فشاری و مشخصات ابعادی در مدارک فنی کنترل شوند.

مشخصات فنی لازم برای انتخاب

برای انتخاب گیت ولو فولادی کلاس ۱۵۰، اطلاعات زیر باید قبل از خرید مشخص باشند:

پارامتر	مقدار موردنیاز
Valve Type	Gate Valve
Pressure Class	Class 150
Nominal Size	DN / NPS
Fluid	نوع سیال
Design Pressure	فشار طراحی
Operating Pressure	فشار بهره‌برداری
Design Temperature	دمای طراحی
Operating Temperature	دمای کاری
Body Material	متریال بدنه
Gate Type	Wedge / Flexible / سایر
Seat Material	متریال سیت
Stem Material	متریال ساقه
Bonnet	نوع طراحی
Stem Type	Rising / Non-Rising
End Connection	Flanged / Welded
Operation	Manual / Actuated
Testing	الزامات تست
Documentation	مدارک موردنیاز

این اطلاعات باید پیش از صدور Purchase Order با Datasheet و Piping Class پروژه تطبیق داده شوند.

نحوه نصب گیت ولو فولادی کلاس ۱۵۰

قبل از نصب، شیر باید از نظر سایز، Class، نوع اتصال، متریال و شرایط ظاهری بررسی شود. مسیر لوله نیز باید از نظر Alignment، Support و Pipe Stress در وضعیت مناسب قرار داشته باشد تا نیروی اضافی به بدنه شیر منتقل نشود.

در اتصال فلنجی، سطوح Flange باید تمیز، سالم و هم‌راستا باشند. Gasket باید متناسب با فشار، دما و سیال انتخاب شود و پیچ‌های اتصال به صورت یکنواخت و مطابق روش اجرایی پروژه سفت شوند.

شیر نباید برای اصلاح فاصله یا عدم هم‌راستایی لوله‌ها تحت نیروی مکانیکی قرار گیرد. اعمال نیروی جانبی به Body یا Flange می‌تواند باعث ایجاد تنش، تغییر شکل اتصال و افزایش احتمال Leakage شود.

پس از نصب، عملکرد Handwheel، Stem و وضعیت باز و بسته‌شدن شیر باید بررسی شود. در مرحله Commissioning نیز نقاط اتصال، Packing و سایر بخش‌های مستعد نشتی باید کنترل شوند.

تست و بازرسی گیت ولو

تست شیر باید مطابق استاندارد طراحی، الزامات پروژه و دستورالعمل سازنده انجام شود. بسته به نوع شیر و Specification ممکن است Shell Test، Seat Test، Backseat Test یا سایر آزمون‌های مرتبط مورد نیاز باشند.

در بازرسی ورودی، Nameplate باید با Purchase Order و Datasheet مطابقت داده شود. سایز، Class، متریال، نام سازنده، نوع اتصال و سایر اطلاعات درج‌شده روی شیر باید کنترل شوند.

بازرسی ظاهری نیز باید شامل Body، Flange، Stem، Handwheel، Bonnet و سطوح ماشین‌کاری باشد. وجود ضربه، ترک، خوردگی، تاب‌برداشتگی یا آسیب ناشی از حمل‌ونقل باید قبل از نصب بررسی شود.

نگهداری و تعمیرات

در سرویس دوره‌ای، Body، Flange، Stem، Packing، Handwheel و نقاط اتصال باید از نظر خوردگی و نشتی بررسی شوند. افزایش غیرعادی گشتاور برای باز و بسته‌کردن شیر می‌تواند نشانه مشکل در Stem، Packing، Gate یا Seat باشد.

در صورت وجود نشتی از اطراف Stem، وضعیت Packing و Gland باید بررسی شود. سفت‌کردن بیش از حد Gland بدون توجه به دستورالعمل سازنده می‌تواند باعث افزایش اصطکاک و آسیب به Stem شود.

در صورت نیاز به تعمیر داخلی، خط باید کاملاً Isolate و Depressurize شود. وجود سیال محبوس یا فشار باقیمانده می‌تواند هنگام بازکردن Bonnet یا سایر قطعات خطر ایجاد کند.

قطعات یدکی مانند Seat، Gate، Stem و Packing باید مطابق مدل و مشخصات فنی اصلی شیر انتخاب شوند. استفاده از قطعه‌ای که صرفاً از نظر ابعاد مشابه است، بدون تأیید سازنده، می‌تواند عملکرد Pressure Boundary یا آب‌بندی را تحت تأثیر قرار دهد.

عوامل مؤثر بر قیمت گیت ولو فولادی کلاس ۱۵۰

قیمت گیت ولو فولادی کلاس ۱۵۰ به یک عامل محدود نیست و مشخصات فنی شیر نقش مستقیم در هزینه نهایی دارد. سایز، متریال، نوع Gate، Seat، Stem، Bonnet، نوع اتصال و برند از مهم‌ترین عوامل هستند.

عامل	اثر فنی و تجاری
سایز	افزایش وزن و ابعاد معمولاً هزینه ساخت را افزایش می‌دهد
Body Material	فولاد کربنی، آلیاژی و استنلس قیمت متفاوت دارند
Gate	نوع و متریال Gate مؤثر است
Seat	متریال و ساختار آب‌بندی اهمیت دارد
Stem	جنس و طراحی Stem روی قیمت اثر می‌گذارد
Bonnet	طراحی و روش ساخت مؤثر است
Connection	فلنجی و جوشی هزینه متفاوت دارند
Actuator	تجهیزات اتوماتیک هزینه شیر را افزایش می‌دهند
Brand	کیفیت ساخت و سطح کنترل کیفیت متفاوت است
Testing	الزامات تست و بازرسی روی هزینه اثر دارند
Documentation	سطح مدارک فنی و کیفی متفاوت است

مقایسه قیمت باید میان محصولاتی انجام شود که از نظر Size، Class، Material، Seat، Gate، Connection و Standard در یک سطح قرار دارند؛ در غیر این صورت اختلاف قیمت الزاماً نشان‌دهنده اختلاف کیفیت نیست و ممکن است ناشی از تفاوت مشخصات فنی باشد.

راهنمای خرید گیت ولو فولادی کلاس ۱۵۰

برای خرید گیت ولو فولادی کلاس ۱۵۰ ابتدا باید Piping Specification و شرایط واقعی سرویس مشخص شود. نوع سیال، فشار و دما، سایز خط، نوع اتصال و نحوه بهره‌برداری، اطلاعات پایه برای انتخاب شیر هستند.

پس از تعیین شرایط سرویس، متریال Body و قطعات داخلی باید بررسی شود. در سیالات خورنده، Chemical Compatibility تمام Wetted Parts اهمیت دارد و در سرویس‌های دما بالا باید Pressure-Temperature Rating و عملکرد Packing و Seat نیز کنترل شود.

در مرحله بعد، نوع Gate، Stem، Bonnet و Connection انتخاب می‌شود. فضای نصب نیز باید در نظر گرفته شود؛ به‌خصوص در شیرهای Rising Stem که برای حرکت کامل Stem به فضای عمودی کافی نیاز دارند.

پیش از خرید نهایی، مشخصات شیر باید در قالب یک Datasheet یا Technical Submittal با نیاز پروژه تطبیق داده شود. بررسی Nameplate، متریال، Class، سایز، استاندارد تست، ابعاد Face-to-Face و مدارک کیفی، بخش مهمی از کنترل فنی خرید محسوب می‌شود.

چک‌لیست فنی خرید

مورد	کنترل موردنیاز
نوع شیر	Gate Valve
کلاس	Class 150
سایز	DN / NPS
سیال	نوع و خواص شیمیایی
فشار	Design / Operating
دما	Design / Operating
Body	متریال و استاندارد
Gate	Type / Material
Seat	Material / Design
Stem	Type / Material
Bonnet	Type
Connection	Flanged / Welded
عملکرد	Manual / Actuated
تست	Shell / Seat و الزامات پروژه
ابعاد	Face-to-Face و End Dimensions
مدارک	Datasheet / MTC / Test Report

اشتباهات رایج در انتخاب گیت ولو فولادی کلاس ۱۵۰

انتخاب شیر صرفاً بر اساس سایز و عبارت Class 150 یکی از خطاهای رایج در خرید تجهیزات پایپینگ است. این دو مشخصه بدون بررسی Pressure-Temperature Rating، متریال و شرایط سرویس نمی‌توانند مناسب بودن شیر را برای یک خط مشخص اثبات کنند.

خطای دیگر، بی‌توجهی به متریال Seat، Stem و Packing است. ممکن است Body از نظر Pressure Rating مناسب باشد، اما یکی از اجزای آب‌بندی در برابر دما، خوردگی یا سیال فرآیندی مقاومت کافی نداشته باشد.

انتخاب Gate Valve برای Throttling مداوم نیز باید اجتناب شود، مگر اینکه سازنده کاربرد موردنظر را صراحتاً تأیید کرده باشد. قرارگرفتن طولانی Gate در وضعیت نیمه‌باز می‌تواند موجب فرسایش سطوح آب‌بندی، افزایش Turbulence و کاهش عمر عملیاتی شیر شود.

همچنین انتخاب سایز فقط بر اساس قطر اسمی لوله بدون بررسی Flow Rate، Velocity و Pressure Drop می‌تواند باعث انتخاب نامناسب شود. سایز نهایی باید با Hydraulic Design و Piping Specification پروژه هماهنگ باشد.

در زمان تحویل نیز نباید کنترل فنی به بررسی ظاهری محدود شود. تطبیق Class 150، Body Material، Gate، Seat، Stem، سایز، Connection، Pressure-Temperature Rating و مدارک تست با سفارش خرید باید پیش از نصب نهایی انجام شود.
