استفاده از لوله کاروگیت در مسیرهای پرترافیک یکی از کاربردهایی است که نیاز به بررسی دقیق رفتار سازهای سیستم لوله و خاک دارد. زمانی که یک خط لوله در زیر خیابان، بزرگراه، محوطه صنعتی، مسیر کامیونها یا سایر مناطق با تردد وسایل نقلیه قرار میگیرد، بارهای سطحی بخشی از بارگذاری سیستم مدفون را تشکیل میدهند.
با این حال، بررسی عملکرد لوله کاروگیت زیر بار ترافیکی نباید فقط بر اساس وزن یک خودرو یا مشخصات خود لوله انجام شود. بار سطحی ابتدا از روسازی و لایههای خاک عبور میکند و با توجه به عمق دفن، نوع روسازی، ویژگیهای خاک، کیفیت تراکم، سختی لوله و اندرکنش خاک و لوله به سیستم زیرزمینی منتقل میشود.
به همین دلیل، در یک پروژه پرترافیک، انتخاب لوله تنها یکی از مراحل طراحی است. شرایط ترانشه، پوشش روی لوله، مصالح اطراف آن و نحوه اجرای روسازی نیز باید با الزامات پروژه هماهنگ باشند.
بار ترافیکی چگونه به لوله کاروگیت منتقل میشود؟
وقتی وسیله نقلیه از روی یک مسیر عبور میکند، تمام وزن آن مستقیماً به لوله زیر زمین وارد نمیشود.
مسیر انتقال بار را میتوان بهصورت ساده چنین در نظر گرفت:
وسیله نقلیه ← روسازی ← لایههای خاک ← خاک اطراف لوله ← لوله و سیستم خاک-لوله
در هر مرحله، نحوه توزیع بار تغییر میکند.
هرچه فاصله بین سطح زمین و تاج لوله بیشتر باشد، معمولاً بار سطحی پیش از رسیدن به تراز لوله در حجم بزرگتری از خاک توزیع میشود. اما این موضوع به معنای بیاثر شدن کامل بار ترافیکی نیست.
نوع روسازی و وضعیت خاک نیز در انتقال بار مؤثر هستند. بنابراین نمیتوان تنها بر اساس قطر لوله تصمیم گرفت که یک محصول برای مسیر پرترافیک مناسب است یا خیر.
عوامل اصلی مؤثر بر بار منتقلشده
| عامل | اهمیت در بررسی بار ترافیکی |
|---|---|
| عمق دفن | تعیینکننده مسیر انتقال بار و میزان پوشش روی لوله |
| نوع روسازی | مؤثر بر توزیع بار سطحی |
| مشخصات خاک | تعیینکننده رفتار سیستم خاک-لوله |
| تراکم خاک اطراف | مؤثر بر حمایت جانبی و انتقال بار |
| قطر لوله | مؤثر بر رفتار مقطع |
| سختی لوله | یکی از پارامترهای طراحی سازهای |
| نوع وسیله نقلیه | تعیینکننده نوع و شدت بار سطحی |
| تکرار بارگذاری | مهم در مسیرهای پرتردد |
| کیفیت اجرا | مؤثر بر عملکرد واقعی سیستم |
چرا لوله کاروگیت را نباید بهتنهایی بررسی کرد؟
یکی از اصول مهم در طراحی لولههای انعطافپذیر این است که لوله و خاک اطراف آن یک سیستم سازهای مشترک تشکیل میدهند.
در یک لوله کاروگیت مدفون، بخشی از رفتار سازهای به مشارکت خاک اطراف وابسته است. بنابراین اگر شرایط نصب با فرضیات طراحی تفاوت زیادی داشته باشد، عملکرد واقعی سیستم نیز میتواند متفاوت شود.
برای مثال، فرض کنید یک لوله برای نصب در زیر یک مسیر عبوری طراحی شده باشد، اما مصالح اطراف آن بهدرستی اجرا و متراکم نشده باشند. در چنین شرایطی حتی اگر مشخصات خود لوله مناسب باشد، سیستم نهایی الزاماً همان عملکرد مورد انتظار طراحی را نخواهد داشت.
این موضوع اهمیت کنترل کیفیت را در پروژههای زیر جادهای افزایش میدهد.
نقش عمق دفن در مسیرهای پرترافیک
عمق دفن لوله کاروگیت یکی از مهمترین پارامترهایی است که در بررسی بارهای سطحی باید مورد توجه قرار گیرد.
فاصله بین سطح روسازی و تاج لوله، مسیر انتقال بار را تعیین میکند. افزایش پوشش خاک میتواند باعث توزیع بار در حجم بیشتری از خاک شود، اما افزایش عمق نیز خود مجموعهای از بارهای ناشی از خاک و الزامات اجرایی را ایجاد میکند.
بنابراین نمیتوان یک رابطه ساده مانند «هرچه عمق بیشتر باشد، لوله ایمنتر است» را برای همه پروژهها به کار برد.
عمق مناسب باید با توجه به روش طراحی، مشخصات لوله، نوع خاک، بارهای سطحی، شرایط روسازی و الزامات پروژه تعیین شود.
ارتباط عمق دفن با شرایط پروژه
| شرایط نصب | موضوعات مهم برای بررسی |
|---|---|
| پوشش کم | اثر بیشتر بار سطحی و الزامات حفاظتی |
| پوشش متوسط | تعامل بار خاک و بار ترافیکی |
| پوشش زیاد | بار خاک، سختی سیستم و روش طراحی |
| زیر آسفالت | روسازی و انتقال بار باید بررسی شود |
| زیر مسیر کامیون | بارهای سنگین و تکراری اهمیت بیشتری دارند |
| زیر بزرگراه | طراحی سازهای و الزامات دستگاه بهرهبردار اهمیت بالاتری دارد |
| محوطه صنعتی | نوع و تکرار بارگذاری باید مشخص شود |
بار ترافیکی استاتیکی و تکراری
یکی از نکات مهم در مسیرهای پرتردد، تفاوت بین یک بار منفرد و بارگذاری تکراری است.
عبور یک وسیله نقلیه از روی لوله با مسیری که روزانه تعداد زیادی کامیون از آن عبور میکنند، از نظر شرایط بهرهبرداری یکسان نیست.
در مسیرهای پرتردد ممکن است بارگذاری بهصورت چرخهای و مداوم اتفاق بیفتد. به همین دلیل، در طراحی باید نوع وسایل نقلیه، شدت ترافیک و شرایط بهرهبرداری پروژه مشخص باشد.
این موضوع در مسیرهایی مانند موارد زیر اهمیت بیشتری پیدا میکند:
- بزرگراهها
- مسیرهای کامیونرو
- پایانههای بار
- محوطه کارخانهها
- انبارهای لجستیکی
- بنادر
- معادن
- مسیرهای دسترسی ماشینآلات سنگین
بنابراین عبارت «این مسیر پرترافیک است» برای طراحی کافی نیست؛ باید مشخصات واقعی بارگذاری تا حد امکان تعیین شود.
نقش روسازی در محافظت از لوله
روسازی فقط یک سطح عبور خودرو نیست؛ بلکه بخشی از سیستم انتقال بار محسوب میشود.
ساختار روسازی، ضخامت لایهها، کیفیت مصالح و وضعیت نگهداری آن میتوانند بر نحوه انتقال بار به خاک زیرین اثر بگذارند.
وجود روسازی مناسب میتواند باعث توزیع بهتر بار سطحی شود، در حالی که خرابیهای شدید، حفرهها یا شرایط نامناسب زیرسازی ممکن است وضعیت بارگذاری موضعی را تغییر دهند.
خرابیهای سطحی و اثر آنها
| وضعیت سطح مسیر | ملاحظه احتمالی |
|---|---|
| روسازی سالم | انتقال بار مطابق شرایط طراحی |
| ترکهای محدود | نیازمند ارزیابی شرایط پروژه |
| نشست موضعی | احتمال تغییر شرایط بارگذاری |
| حفره یا گودشدگی | احتمال ایجاد بارگذاری غیر یکنواخت |
| خرابی شدید روسازی | نیاز به بررسی سیستم روسازی و خاک |
| تعمیرات مکرر | احتمال وجود مشکل در زیرسازی یا زهکشی |
به همین دلیل، در پروژههای زیر مسیرهای پرترافیک، وضعیت روسازی و زیرسازی نیز باید بخشی از ارزیابی عملکرد خط لوله باشد.
بارگذاری موقت در زمان ساخت؛ موضوعی که نباید فراموش شود
یکی از خطاهای طراحی و اجرایی این است که فقط بارهای زمان بهرهبرداری در نظر گرفته شوند.
در زمان ساخت ممکن است ماشینآلات سنگین پیش از تکمیل روسازی از روی مسیر عبور کنند.
در این مرحله، پوشش روی لوله ممکن است هنوز به ارتفاع نهایی نرسیده باشد و ساختار روسازی نیز کامل نشده باشد.
بنابراین یک لوله ممکن است در زمان اجرا تحت شرایطی قرار بگیرد که با شرایط نهایی بهرهبرداری کاملاً متفاوت است.
نمونه بارهای موقت
- عبور کامیون حمل خاک
- حرکت بیل مکانیکی
- عبور غلتک
- تردد ماشینآلات راهسازی
- دپوی موقت مصالح
- بارگذاری موضعی ناشی از عملیات اجرایی
به همین دلیل، حداقل پوشش لازم برای تردد تجهیزات ساختمانی باید مطابق طراحی و دستورالعمل پروژه مشخص شود و نباید صرفاً بر اساس حدس اجرایی تعیین شود.
چرا پوشش کم میتواند چالشبرانگیز باشد؟
وقتی لوله به سطح زمین نزدیکتر است، فاصله کمتری برای توزیع بار سطحی وجود دارد.
در چنین شرایطی، بار وسیله نقلیه میتواند با شدت بیشتری بر ناحیه اطراف تاج لوله اثر بگذارد.
این مسئله در پروژههایی که امکان ایجاد پوشش زیاد وجود ندارد اهمیت بیشتری پیدا میکند؛ برای مثال:
- تقاطعهای شهری
- مناطق با تراز آب بالا
- پروژههای بازسازی
- مسیرهای دارای محدودیت ارتفاع
- خطوطی که به شبکههای موجود متصل میشوند
در این شرایط، طراح باید مجموعه شرایط را بهصورت همزمان بررسی کند و در صورت نیاز، راهکار سازهای یا اجرایی مناسب را در نظر بگیرد.
رفتار لوله کاروگیت زیر بار سطحی
لوله کاروگیت یک عضو انعطافپذیر است و رفتار آن تحت بار سطحی با یک لوله صلب یکسان نیست.
در یک سیستم انعطافپذیر، تغییر شکل کنترلشده لوله میتواند باعث فعال شدن مقاومت خاک اطراف شود.
به همین دلیل، پارامترهایی مانند:
سختی لوله + سختی خاک + تراکم + هندسه ترانشه + عمق پوشش
در کنار یکدیگر بررسی میشوند.
در اینجا یک نکته مهم وجود دارد: افزایش سختی لوله بهتنهایی جایگزین اجرای مناسب خاک اطراف نیست.
اگر ناحیه جانبی لوله بهدرستی اجرا نشده باشد، یکی از اجزای اصلی سیستم خاک-لوله دچار ضعف خواهد شد.

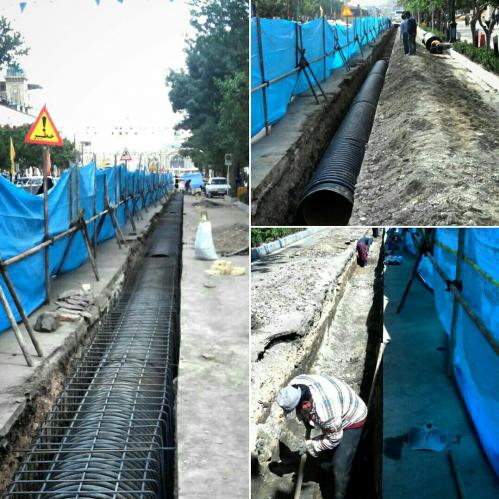

تأثیر کیفیت خاک اطراف لوله در مسیرهای پرترافیک
در پروژه زیر جاده، ناحیه اطراف لوله اهمیت بیشتری پیدا میکند؛ زیرا این قسمت در انتقال نیرو و کنترل حرکت لوله نقش دارد.
مصالح مورد استفاده در bedding و embedment باید مطابق مشخصات طراحی انتخاب شوند و نحوه اجرای آنها نیز کنترل شود.
مقایسه شرایط اجرایی
| شرایط اجرا | پیامد احتمالی |
|---|---|
| مصالح مناسب + تراکم کنترلشده | رفتار قابل پیشبینیتر |
| تراکم ناکافی | کاهش حمایت جانبی |
| خاک نامناسب | افزایش ریسک تغییر رفتار سیستم |
| وجود آب در ترانشه | دشوار شدن کنترل مصالح و تراکم |
| اجرای نامتقارن | احتمال رفتار غیریکنواخت |
| استفاده از مصالح سنگی نامناسب | احتمال آسیب موضعی |
در مسیر پرترافیک، صرفاً کیفیت لوله کافی نیست؛ کیفیت سیستم خاک اطراف لوله نیز باید کنترل شود.
تأثیر قطر لوله بر طراحی زیر مسیر
افزایش قطر لوله میتواند رفتار سازهای سیستم را تغییر دهد.
بنابراین نمیتوان نتیجه گرفت که اگر یک قطر مشخص در یک مسیر پرترافیک عملکرد مناسبی داشته، قطرهای دیگر نیز بدون بررسی همان عملکرد را خواهند داشت.
با تغییر قطر، هندسه مقطع و شرایط انتقال بار نیز تغییر میکند و باید محاسبات مربوط به همان محصول و شرایط پروژه انجام شود.
پارامترهایی که همراه قطر باید بررسی شوند
| پارامتر | دلیل اهمیت |
|---|---|
| قطر اسمی | تعیین هندسه مقطع |
| ضخامت یا پروفیل جداره | مؤثر بر سختی |
| کلاس یا مشخصات محصول | تعیینکننده ویژگیهای سازهای |
| عمق دفن | مؤثر بر بار خاک و سطحی |
| نوع خاک | مؤثر بر واکنش سیستم |
| شرایط نصب | مؤثر بر عملکرد واقعی |
| نوع بار ترافیکی | تعیینکننده بار سطحی |
مسیر پرترافیک چه زمانی به بررسی سازهای دقیقتر نیاز دارد؟
در برخی پروژهها شرایط بهگونهای است که استفاده از یک قاعده عمومی برای انتخاب لوله کافی نیست.
موارد زیر معمولاً نیاز به توجه ویژه دارند:
- پوشش کم روی لوله
- بارهای سنگین
- تردد بسیار زیاد
- مسیر عبور کامیون
- خاک ضعیف
- شرایط نصب دشوار
- قطرهای بزرگ
- شرایط خاص روسازی
- بارگذاری موقت سنگین
- وجود تأسیسات مجاور
- شرایط ژئوتکنیکی پیچیده
در این وضعیتها، انتخاب محصول باید بر اساس محاسبات سازهای و الزامات پروژه انجام شود.
بررسی عملکرد لوله قبل از بهرهبرداری
در پروژههای پرترافیک، بهتر است کنترل کیفیت فقط به بررسی ظاهری لوله در زمان نصب محدود نشود.
پس از تکمیل عملیات خاکریزی و اجرای لایههای موردنظر، بسته به مشخصات پروژه میتوان وضعیت خط را از نظر مواردی مانند موارد زیر بررسی کرد:
- راستای خط
- وضعیت اتصالات
- تغییرشکل مقطع
- آسیب احتمالی بدنه
- نشست سطحی
- یکپارچگی مسیر
- عملکرد هیدرولیکی
- آزمونهای پذیرش موردنیاز پروژه
نوع و زمان انجام آزمون باید بر اساس مشخصات فنی پروژه و الزامات قرارداد تعیین شود.
آیا لوله کاروگیت برای خیابان و بزرگراه مناسب است؟
پاسخ را نمیتوان صرفاً بر اساس نام محصول یا نام کاربری صادر کرد.
لوله کاروگیت میتواند در پروژههای زیر مسیرهای ترافیکی مورد استفاده قرار گیرد، مشروط بر اینکه محصول، روش طراحی و شرایط نصب برای بارگذاری و محیط موردنظر مناسب باشند.
این تفاوت مهم است.
عبارت «مناسب برای زیر جاده» نباید به این معنا تفسیر شود که هر لوله کاروگیت، با هر قطر، هر عمق دفن و هر شرایط خاکی، برای هر مسیر پرترافیکی قابل استفاده است.
مناسب بودن باید در سطح محصول + طراحی + نصب + بارگذاری بررسی شود.
کنترل کیفیت ویژه برای پروژههای پرترافیک
برای پروژههایی که لوله زیر مسیر عبور وسایل نقلیه قرار دارد، کنترلهای زیر اهمیت ویژهای پیدا میکنند:
| مرحله | کنترل مهم |
|---|---|
| طراحی | تعیین بارهای سطحی و شرایط پوشش |
| انتخاب محصول | بررسی مشخصات سازهای |
| ترانشه | کنترل ابعاد و پایداری |
| بستر | کنترل یکنواختی |
| نصب لوله | کنترل راستا و سلامت محصول |
| embedment | کنترل مصالح و اجرای جانبی |
| تراکم | کنترل روش و کیفیت تراکم |
| پوشش اولیه | کنترل ارتفاع و مصالح |
| ساخت روسازی | جلوگیری از بارگذاری خارج از برنامه |
| قبل از ترافیک | کنترل وضعیت خط |
| بهرهبرداری | پایش نشست یا تغییرات غیرعادی |
چه اشتباهاتی در پروژههای پرترافیک رایج است؟
۱. انتخاب لوله فقط بر اساس قطر
قطر یکی از پارامترهای طراحی است، نه تنها پارامتر.
۲. نادیده گرفتن بارهای زمان ساخت
عبور ماشینآلات قبل از تکمیل پوشش میتواند شرایط متفاوتی ایجاد کند.
۳. فرض اینکه آسفالت تمام بار را تحمل میکند
روسازی در انتقال بار نقش دارد، اما سیستم زیر آن نیز باید مطابق طراحی عمل کند.
۴. حذف کنترل تراکم به دلیل قرارگیری لوله زیر جاده
اتفاقاً در چنین پروژهای کیفیت خاک اطراف لوله اهمیت بیشتری پیدا میکند.
۵. استفاده از یک تجربه پروژه دیگر بدون بررسی شرایط جدید
شرایط زمین، قطر، عمق، بارگذاری و مشخصات محصول ممکن است متفاوت باشند.
۶. بیتوجهی به نشست سطحی
نشست روسازی میتواند نشانهای از مشکل در لایههای زیرین باشد و باید در صورت مشاهده بررسی شود.
چکلیست انتخاب و اجرای لوله کاروگیت زیر مسیر پرترافیک
| سؤال | کنترل موردنیاز |
|---|---|
| نوع بارگذاری مشخص است؟ | وزن و نوع وسایل نقلیه بررسی شده باشد |
| بار تکراری مشخص است؟ | شرایط بهرهبرداری تعیین شده باشد |
| عمق دفن مشخص است؟ | مطابق طراحی باشد |
| نوع روسازی مشخص است؟ | لایههای مسیر بررسی شده باشند |
| خاک مناسب است؟ | مشخصات ژئوتکنیکی بررسی شده باشد |
| مصالح embedment مشخص است؟ | مطابق مشخصات پروژه باشد |
| تراکم کنترل میشود؟ | روش کنترل مشخص باشد |
| بار زمان ساخت بررسی شده؟ | تردد ماشینآلات مشخص باشد |
| مشخصات لوله تأیید شده؟ | مطابق طراحی و استاندارد محصول باشد |
| آزمون پذیرش تعریف شده؟ | پیش از اجرا مشخص شده باشد |
جمعبندی
عملکرد لوله کاروگیت زیر بار ترافیکی نتیجه عملکرد یک جزء منفرد نیست. در یک مسیر پرترافیک، بار وسیله نقلیه از روسازی و خاک عبور میکند و در نهایت به سیستم خاک-لوله منتقل میشود. بنابراین رفتار نهایی به مجموعهای از عوامل شامل عمق دفن، نوع و تکرار بار، روسازی، مشخصات خاک، کیفیت تراکم، سختی لوله و روش نصب وابسته است.
یکی از مهمترین نکات این است که بار ترافیکی را نباید صرفاً با وزن خودرو مقایسه کرد. فاصله بار از تاج لوله، ساختار روسازی و ویژگیهای خاک تعیین میکنند که چه مقدار از اثر بار سطحی به تراز لوله منتقل شود.
از طرف دیگر، شرایط زمان ساخت نیز باید جداگانه بررسی شود. عبور ماشینآلات سنگین در زمانی که پوشش روی لوله هنوز کامل نشده است میتواند شرایطی متفاوت از مرحله بهرهبرداری ایجاد کند.
در نهایت، استفاده موفق از لوله کاروگیت در زیر خیابان، جاده یا مسیر پرترافیک به انتخاب محصول متناسب با طراحی و اجرای صحیح سیستم خاک-لوله وابسته است. اگر بارگذاری، عمق دفن، روسازی، خاک و روش نصب از ابتدا در کنار یکدیگر بررسی شوند، ارزیابی عملکرد لوله بسیار دقیقتر خواهد بود.
بنابراین در پروژههای پرترافیک، سؤال اصلی فقط این نیست که «آیا لوله کاروگیت تحمل بار خودرو را دارد؟»؛ سؤال فنیتر این است که:
آیا کل سیستم لوله، خاک اطراف و روسازی برای شرایط بارگذاری پروژه بهدرستی طراحی و اجرا شده است؟
