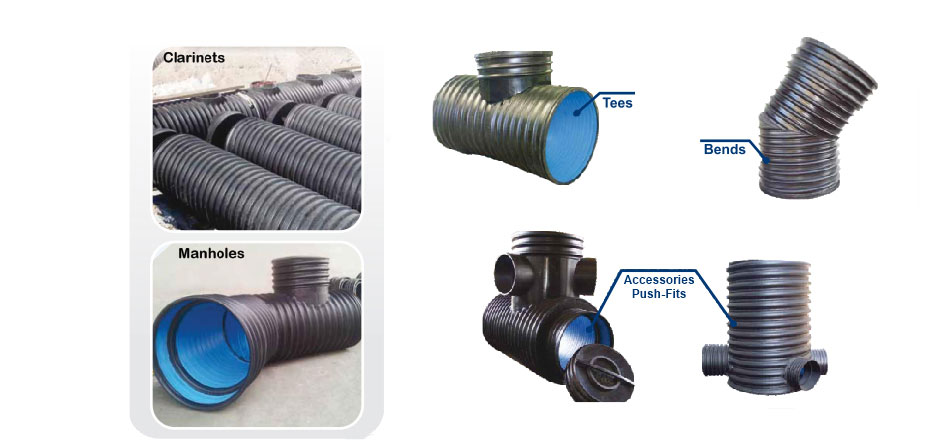

اتصالات دوجداره کاروگیت از اجزای مهم در اجرای شبکه‌های فاضلاب، زهکشی، جمع‌آوری آب‌های سطحی و خطوط انتقال زیرزمینی هستند. عملکرد صحیح این قطعات فقط به شکل ظاهری یا قطر اسمی آن‌ها وابسته نیست؛ بلکه مجموعه‌ای از مشخصات فنی مانند ابعاد، جنس، ضخامت، پروفیل، روش ساخت، نوع اتصال و سیستم آب‌بندی باید با لوله و شرایط پروژه هماهنگ باشد.
در زمان انتخاب یا ساخت اتصالات دوجداره کاروگیت، مشخص کردن فقط نام قطعه، مانند زانو یا سه‌راهی، کافی نیست. برای تولید یا تأمین یک اتصال مناسب باید سایز دقیق، قطرهای ورودی و خروجی، زاویه، طول، نوع مواد اولیه، روش تولید و نحوه اتصال به لوله مشخص شود.
در این مجموعه، اتصالات دوجداره کاروگیت در محدوده ۱۱۰ تا ۱۲۰۰ میلی‌متر بررسی می‌شوند. اتصالات سایز ۱۱۰ تا ۲۵۰ میلی‌متر به‌صورت قالبی و اتصالات سایز ۲۵۰ تا ۱۲۰۰ میلی‌متر به‌صورت دست‌ساز و جوشی تولید می‌شوند. سایز ۲۵۰ در این تقسیم‌بندی می‌تواند بسته به سفارش، طراحی قطعه و مشخصات تولیدکننده در هر دو روش تولید شود.
مهم‌ترین مشخصات فنی اتصالات دوجداره کاروگیت
برای بررسی فنی یک اتصال دوجداره باید چند پارامتر اصلی به‌صورت هم‌زمان در نظر گرفته شود:
- سایز اسمی
- قطر داخلی
- قطر خارجی
- ضخامت جداره
- شکل و ارتفاع پروفیل کاروگیت
- طول کلی
- طول شاخه‌ها
- زاویه اتصال
- قطر شاخه فرعی
- عمق ورود لوله
- ابعاد محل اتصال
- نوع آب‌بندی
- جنس و گرید مواد اولیه
- روش تولید
- روش اتصال به لوله
مقادیر دقیق این مشخصات می‌تواند با توجه به پروفیل لوله، سازنده، طراحی اتصال و Specification پروژه متفاوت باشد. بنابراین نباید یک ابعاد ثابت را برای تمام اتصالات دوجداره کاروگیت در نظر گرفت.
سایز اتصالات دوجداره کاروگیت
سایز یکی از اولین پارامترهایی است که در طراحی و انتخاب اتصال مشخص می‌شود. با این حال، سایز اسمی به‌تنهایی برای تأمین قطعه کافی نیست.
در این گروه، محدوده تولید از ۱۱۰ تا ۱۲۰۰ میلی‌متر در نظر گرفته می‌شود.
اتصالات در محدوده ۱۱۰ تا ۲۵۰ میلی‌متر قالبی هستند. در این روش، شکل هندسی قطعه توسط قالب ایجاد می‌شود و تکرارپذیری مناسبی در تولید قطعات هم‌شکل وجود دارد.
در محدوده ۲۵۰ تا ۱۲۰۰ میلی‌متر، تولید به‌صورت دست‌ساز و جوشی انجام می‌شود. در این روش قطعات پلی‌اتیلنی بر اساس نقشه و ابعاد مورد نیاز برش، فرم‌دهی و به یکدیگر جوش داده می‌شوند.
سایز ۲۵۰ یک محدوده مشترک است و روش نهایی ساخت آن باید بر اساس نوع سفارش، طراحی قطعه و روش تولید تعیین شود.
قطر داخلی و خارجی
در اتصالات دوجداره کاروگیت، بررسی قطر داخلی و خارجی اهمیت زیادی دارد. قطر داخلی بیشتر با مسیر عبور سیال و هماهنگی با لوله ارتباط دارد، در حالی که قطر خارجی روی نحوه قرارگیری اتصال، فضای اجرایی و تجهیزات مورد استفاده در نصب تأثیر می‌گذارد.
برای مثال، در یک رابط یا تبدیل، باید مشخص باشد لوله تا چه عمقی وارد اتصال می‌شود و سطح تماس در چه محدوده‌ای قرار می‌گیرد.
در اتصالاتی که با واشر آب‌بندی می‌شوند، ابعاد محل نشستن واشر نیز باید با طراحی اتصال هماهنگ باشد.
بنابراین هنگام بررسی ابعاد، بهتر است علاوه بر قطر اسمی، نقشه یا مشخصات واقعی لوله و اتصال نیز کنترل شود.
ضخامت جداره اتصالات
ضخامت جداره یکی دیگر از مشخصات مهم است، به‌خصوص در اتصالات دست‌ساز و جوشی.
در قطعات بزرگ، ضخامت اجزای تشکیل‌دهنده اتصال باید با طراحی مکانیکی، شرایط نصب و مشخصات لوله هماهنگ باشد. ضخامت نامتناسب می‌تواند روی استحکام قطعه، کیفیت جوش و عملکرد آن در شرایط دفن تأثیر بگذارد.
برای همین، ضخامت را نمی‌توان به‌صورت یک عدد ثابت برای تمام سایزها و همه تولیدکنندگان تعیین کرد. ضخامت نهایی باید طبق طراحی محصول، پروفیل مورد استفاده و الزامات پروژه مشخص شود.
پروفیل کاروگیت
یکی از ویژگی‌های اصلی سیستم دوجداره، وجود پروفیل موج‌دار در جداره خارجی است. این پروفیل نقش مهمی در رفتار مکانیکی لوله و اتصال دارد.
اتصال باید از نظر شکل پروفیل با لوله‌ای که قرار است به آن متصل شود سازگار باشد. اگر هندسه اتصال با پروفیل لوله هماهنگ نباشد، ممکن است نصب به‌درستی انجام نشود یا در محل اتصال تنش ایجاد شود.
در زمان کنترل فنی، ارتفاع و شکل پروفیل، محل اتصال و هماهنگی آن با لوله باید بررسی شود.
طول و ابعاد هندسی اتصال
طول اتصال بسته به نوع قطعه و کاربرد آن متفاوت است.
برای یک رابط، طول قطعه و عمق ورود دو لوله اهمیت زیادی دارد. در یک زانو، علاوه بر طول شاخه‌ها، زاویه و شعاع تغییر مسیر مهم است. در سه‌راهی نیز محل قرارگیری و طول شاخه فرعی باید دقیق باشد.
در اتصالات بزرگ دست‌ساز و جوشی، بهتر است ابعاد نهایی بر اساس نقشه اجرایی مشخص شوند. این موضوع به‌خصوص زمانی اهمیت دارد که فضای نصب محدود باشد یا اتصال باید در نقطه مشخصی از شبکه قرار گیرد.
زاویه اتصالات دوجداره کاروگیت
زاویه بیشتر در زانوها، سه‌راهی‌ها و اتصالات اختصاصی اهمیت دارد.
زانو می‌تواند با زاویه‌های مختلف مانند ۱۵، ۳۰، ۴۵ و ۹۰ درجه ساخته شود. این موارد صرفاً نمونه‌های متداول هستند و زاویه نهایی باید بر اساس مسیر واقعی پروژه تعیین شود.
در سه‌راهی نیز باید مشخص شود شاخه فرعی با چه زاویه‌ای نسبت به خط اصلی قرار می‌گیرد.
هرچه قطعه بزرگ‌تر و هندسه آن اختصاصی‌تر باشد، کنترل زاویه و محل شاخه‌ها اهمیت بیشتری پیدا می‌کند.
مشخصات شاخه فرعی
در اتصالاتی مانند سه‌راهی، فقط قطر خط اصلی مشخص‌کننده قطعه نیست. قطر شاخه فرعی نیز باید به‌صورت جداگانه اعلام شود.
برای مثال، مشخصات یک سه‌راهی باید می‌تواند به شکل زیر تعریف شود:
- قطر خط اصلی
- قطر شاخه فرعی
- زاویه شاخه
- طول شاخه
- محل قرارگیری شاخه
- نوع اتصال
- جنس مواد اولیه
این اطلاعات از تولید قطعه‌ای با ابعاد اشتباه جلوگیری می‌کند.
جنس اتصالات دوجداره کاروگیت
پلی‌اتیلن یکی از مواد اصلی مورد استفاده در ساخت اتصالات دوجداره کاروگیت است. انعطاف‌پذیری، مقاومت مناسب در برابر بسیاری از مواد شیمیایی و قابلیت اتصال حرارتی از ویژگی‌هایی هستند که استفاده از این ماده را در سیستم‌های لوله‌گذاری زیرزمینی متداول کرده‌اند.
اما ذکر نام «پلی‌اتیلن» به‌تنهایی برای تعیین مشخصات فنی قطعه کافی نیست.
در پروژه‌های تخصصی باید مواردی مانند:
- گرید پلی‌اتیلن
- مشخصات مکانیکی
- خواص ماده
- ضخامت
- سازگاری مواد
- روش تولید
- الزامات پروژه
مشخص شوند.
به‌خصوص در اتصالات دست‌ساز و جوشی، سازگاری مواد اولیه قطعاتی که قرار است به یکدیگر جوش داده شوند اهمیت زیادی دارد.
گرید مواد اولیه
گرید پلی‌اتیلن باید بر اساس طراحی محصول و Specification پروژه تعیین شود. نمی‌توان یک گرید مشخص را به‌عنوان گزینه اجباری برای تمام اتصالات معرفی کرد.
در پروژه‌هایی که مدارک فنی دقیق دارند، مشخصات ماده اولیه معمولاً در اسناد فنی پروژه یا الزامات تولید تعریف می‌شود.
در کنترل ورودی مواد نیز بهتر است مشخصات ماده با مدارک تأمین و الزامات فنی مطابقت داده شود.
اتصالات قالبی از سایز ۱۱۰ تا ۲۵۰ میلی‌متر
در سایزهای ۱۱۰ تا ۲۵۰ میلی‌متر، اتصالات به‌صورت قالبی تولید می‌شوند.
در این روش، پلی‌اتیلن با فرآیند تولید مناسب در قالب شکل می‌گیرد و هندسه نهایی قطعه توسط قالب تعیین می‌شود.
مزیت اصلی این روش، تکرارپذیری شکل و ابعاد در تولید قطعات مشابه است.
در کنترل کیفیت اتصال قالبی باید مواردی مانند موارد زیر بررسی شود:
- سلامت سطح
- نبود ترک
- نبود سوختگی
- یکنواختی جداره
- قطر اتصال
- زاویه
- محل اتصال
- سلامت قسمت آب‌بندی
- تطابق با لوله
قالبی بودن قطعه به این معنی نیست که کنترل ابعاد ضرورتی ندارد؛ اتصال باید با مشخصات واقعی لوله مطابقت داشته باشد.
اتصالات دست‌ساز و جوشی از سایز ۲۵۰ تا ۱۲۰۰ میلی‌متر
در سایزهای ۲۵۰ تا ۱۲۰۰ میلی‌متر، ساخت اتصالات به‌صورت دست‌ساز و جوشی انجام می‌شود.
در این روش، قطعات پلی‌اتیلنی با توجه به نقشه و ابعاد مورد نیاز آماده می‌شوند. سپس قطعات برش خورده، فرم‌دهی شده و با روش جوش مناسب به یکدیگر متصل می‌شوند.
کیفیت اتصال جوشی به عوامل مختلفی بستگی دارد:
- کیفیت مواد اولیه
- ضخامت قطعات
- دقت برش
- آماده‌سازی سطوح
- دمای جوش
- فشار
- زمان جوش
- شرایط محیطی
- مهارت اپراتور
- کنترل هندسه نهایی
- بازرسی محل جوش
در این روش، کیفیت جوش بخشی از کیفیت کلی اتصال محسوب می‌شود و باید در کنترل نهایی قطعه مورد توجه قرار گیرد.
روش‌های اتصال اتصالات دوجداره کاروگیت
نوع اتصال به لوله باید پیش از ساخت یا تأمین قطعه مشخص شود. روش‌های مورد استفاده به طراحی سیستم و مشخصات محصول وابسته هستند.
اتصال با کوپلر و واشر
یکی از روش‌های رایج، استفاده از کوپلر همراه با واشر الاستومری است.
در این روش، لوله داخل قسمت مشخصی از اتصال قرار می‌گیرد و واشر وظیفه ایجاد آب‌بندی را بر عهده دارد.
برای عملکرد صحیح این روش باید:
- محل واشر تمیز باشد.
- واشر سالم باشد.
- واشر در موقعیت صحیح قرار گیرد.
- سطح لوله آسیب نداشته باشد.
- لوله تا عمق تعیین‌شده وارد اتصال شود.
- دو قطعه هم‌محور باشند.
نوع و جنس واشر نیز باید با طراحی اتصال و شرایط پروژه سازگار باشد.
اتصال جوشی
در اتصالات بزرگ دست‌ساز و برخی قطعات اختصاصی، جوشکاری پلی‌اتیلن می‌تواند برای اتصال اجزای قطعه یا اتصال آن به سیستم مورد استفاده قرار گیرد.
در این روش، آماده‌سازی سطح و کنترل پارامترهای فرآیند جوش اهمیت زیادی دارد.
جوش نامناسب می‌تواند باعث کاهش استحکام موضعی یا ایجاد نشتی در شرایط بهره‌برداری شود.
عمق ورود لوله به اتصال
در سیستم‌های اتصال مکانیکی و واشردار، عمق ورود لوله یکی از پارامترهای اجرایی مهم است.
اگر لوله بیش از حد وارد اتصال شود یا به اندازه کافی داخل آن قرار نگیرد، ممکن است موقعیت صحیح آب‌بندی ایجاد نشود.
عمق ورود باید مطابق طراحی اتصال و دستورالعمل اجرایی همان سیستم باشد و نمی‌توان یک مقدار ثابت را برای تمام محصولات در نظر گرفت.
کنترل آب‌بندی اتصالات
آب‌بندی مناسب در شبکه‌های فاضلاب و زهکشی اهمیت زیادی دارد. نشتی در محل اتصال می‌تواند باعث ورود یا خروج ناخواسته سیال و ایجاد مشکلات اجرایی در طول بهره‌برداری شود.
در اتصالات واشردار، باید موارد زیر بررسی شود:
- سلامت واشر
- تمیزی محل نشستن واشر
- قرارگیری صحیح واشر
- عدم پیچ‌خوردگی
- هم‌محوری لوله و اتصال
- عمق مناسب ورود
- عدم آسیب‌دیدگی سطح آب‌بندی
در قطعات جوشی نیز کیفیت محل جوش باید کنترل شود.
کنترل ابعادی اتصالات
کنترل ابعادی فقط اندازه‌گیری قطر نیست. بسته به نوع اتصال، مجموعه‌ای از ابعاد باید کنترل شود.
مهم‌ترین موارد عبارت‌اند از:
- قطر داخلی
- قطر خارجی
- ضخامت
- طول کلی
- طول شاخه‌ها
- زاویه
- قطر شاخه فرعی
- محل شاخه فرعی
- عمق ورود
- محل اتصال
- هم‌محوری
- ارتفاع و شکل پروفیل
در اتصالات اختصاصی، نقشه ساخت باید مرجع کنترل ابعاد باشد.
مشخصات فنی مورد نیاز برای تولید اتصال
برای جلوگیری از خطا در تولید یا تأمین، اطلاعات فنی باید کامل باشد.
| مشخصه | اطلاعات مورد نیاز |
|---|---|
| نوع اتصال | رابط، زانو، سه‌راهی، تبدیل و… |
| سایز اصلی | قطر لوله اصلی |
| سایز فرعی | قطر شاخه انشعابی |
| زاویه | زاویه دقیق قطعه |
| طول | طول کلی یا طول شاخه‌ها |
| جنس | پلی‌اتیلن و گرید مورد نیاز |
| ضخامت | مطابق طراحی محصول |
| روش ساخت | قالبی یا دست‌ساز و جوشی |
| روش اتصال | واشردار، جوشی یا روش پروژه |
| آب‌بندی | نوع و مشخصات واشر در صورت وجود |
| کاربرد | فاضلاب، زهکشی، آب سطحی و… |
| شرایط نصب | دفنی، منهولی یا شرایط خاص |
هرچه اتصال بزرگ‌تر و اختصاصی‌تر باشد، اهمیت این اطلاعات بیشتر می‌شود.
کاربرد اتصالات دوجداره کاروگیت
اتصالات دوجداره کاروگیت در بخش‌های مختلف پروژه‌های عمرانی و زیرزمینی استفاده می‌شوند، از جمله:
- شبکه فاضلاب
- خطوط زهکشی
- جمع‌آوری آب‌های سطحی
- انتقال روان‌آب
- شبکه‌های فاضلاب شهری
- زهکشی راه‌ها
- پروژه‌های عمرانی
- محوطه‌سازی صنعتی
- اتصال خطوط زیرزمینی
- اتصال لوله به منهول
شرایط واقعی پروژه مانند عمق دفن، نوع خاک، نوع سیال، بار ترافیکی و نحوه اجرای شبکه باید در انتخاب اتصال در نظر گرفته شود.
نکات مهم کنترل فنی قبل از اجرا
قبل از انتقال اتصال به محل نصب، بهتر است مشخصات آن با مدارک پروژه تطبیق داده شود.
موارد مهم شامل:
- سایز صحیح
- قطرهای ورودی و خروجی
- زاویه
- طول
- ضخامت
- جنس
- گرید مواد
- روش تولید
- کیفیت جوش
- نوع آب‌بندی
- سلامت محل اتصال
- تطابق با پروفیل لوله
در قطعات بزرگ دست‌ساز، کنترل جوش و ابعاد نهایی اهمیت بیشتری دارد.
چک‌لیست فنی اتصالات دوجداره کاروگیت
پیش از تأیید نهایی اتصال، این موارد بررسی شود:
- سایز لوله مشخص شده است.
- قطر داخلی و خارجی کنترل شده است.
- نوع اتصال مشخص است.
- زاویه قطعه مشخص است.
- طول قطعه با نقشه مطابقت دارد.
- قطر شاخه فرعی در صورت وجود تعیین شده است.
- جنس و گرید مواد مشخص است.
- روش تولید مشخص است.
- نوع اتصال به لوله تعیین شده است.
- نوع آب‌بندی مشخص است.
- عمق ورود لوله مشخص است.
- کیفیت جوش در قطعات دست‌ساز کنترل شده است.
- پروفیل اتصال با لوله سازگار است.
- ابعاد محل نصب بررسی شده است.
سوالات متداول درباره مشخصات فنی اتصالات دوجداره کاروگیت
اتصالات دوجداره کاروگیت در چه سایزهایی تولید می‌شوند؟
در این مجموعه، محدوده سایزی اتصالات از ۱۱۰ تا ۱۲۰۰ میلی‌متر در نظر گرفته می‌شود. سایزهای ۱۱۰ تا ۲۵۰ میلی‌متر به‌صورت قالبی و سایزهای ۲۵۰ تا ۱۲۰۰ میلی‌متر به‌صورت دست‌ساز و جوشی تولید می‌شوند.
آیا سایز ۲۵۰ قالبی است یا جوشی؟
سایز ۲۵۰ در محدوده مشترک قرار دارد و می‌تواند بسته به نوع محصول، سفارش و طراحی تولیدکننده به‌صورت قالبی یا دست‌ساز و جوشی تولید شود.
جنس اتصالات دوجداره کاروگیت چیست؟
پلی‌اتیلن یکی از مواد اصلی مورد استفاده است، اما گرید، مشخصات مکانیکی و سایر ویژگی‌های ماده باید مطابق طراحی محصول و Specification پروژه تعیین شوند.
آیا قطر اسمی برای انتخاب اتصال کافی است؟
خیر. علاوه بر قطر اسمی باید قطر داخلی و خارجی، پروفیل، ضخامت، ابعاد محل اتصال، نوع آب‌بندی و روش اتصال نیز بررسی شوند.
اتصالات بزرگ دوجداره کاروگیت چگونه تولید می‌شوند؟
اتصالات در محدوده ۲۵۰ تا ۱۲۰۰ میلی‌متر به‌صورت دست‌ساز و جوشی ساخته می‌شوند. قطعات بر اساس نقشه و ابعاد مورد نیاز آماده، فرم‌دهی و به یکدیگر جوش داده می‌شوند.
آیا همه اتصالات دوجداره واشردار هستند؟
خیر. بسته به طراحی محصول و پروژه، اتصال می‌تواند با کوپلر و واشر الاستومری، به‌صورت جوشی یا با روش مشخص دیگری انجام شود.
مهم‌ترین مشخصات یک زانوی دوجداره چیست؟
سایز، قطرهای ورودی و خروجی، زاویه، طول شاخه‌ها، شعاع تغییر مسیر، جنس، روش ساخت و نوع اتصال از مهم‌ترین مشخصات زانو هستند.
برای ساخت سه‌راهی دوجداره چه اطلاعاتی لازم است؟
قطر خط اصلی، قطر شاخه فرعی، زاویه شاخه، طول‌ها، محل شاخه، جنس مواد، روش ساخت و نوع اتصال باید مشخص شوند.
در اتصالات جوشی چه مواردی باید کنترل شود؟
کیفیت مواد اولیه، آماده‌سازی سطح، ضخامت، دمای جوش، فشار، زمان، شرایط اجرای جوش، هندسه نهایی و سلامت محل جوش از مهم‌ترین موارد کنترل هستند.
آیا مشخصات اتصالات همه تولیدکنندگان یکسان است؟
خیر. ابعاد دقیق، پروفیل، روش اتصال و جزئیات ساخت می‌تواند بین محصولات و سیستم‌های مختلف متفاوت باشد. به همین دلیل، اتصال باید با لوله و مشخصات همان سیستم تطبیق داده شود.
