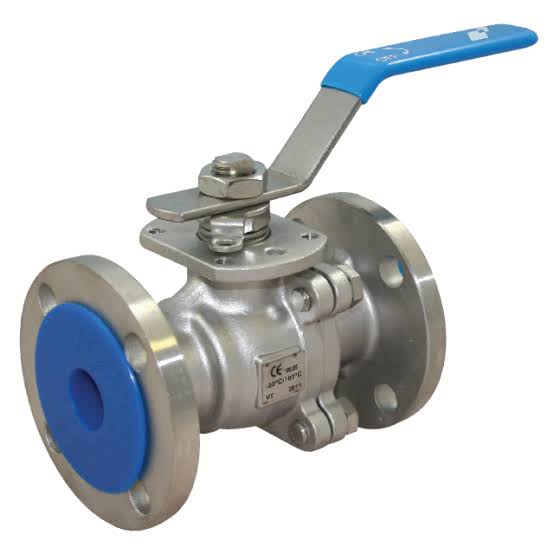

شیر توپی استنلس استیل فلنجدار کلاس ۱۵۰ یکی از انواع شیرآلات صنعتی برای قطع و وصل جریان سیال در خطوط لوله است. این شیر که با نام Stainless Steel Flanged Ball Valve Class 150 نیز شناخته میشود، از یک عضو کروی شکل به نام توپ یا Ball برای کنترل مسیر عبور سیال استفاده میکند.
در این نوع شیر، توپ درون بدنه قرار گرفته و با چرخش ساقه، وضعیت آن تغییر میکند. زمانی که سوراخ مرکزی توپ در امتداد مسیر جریان قرار داشته باشد، شیر در وضعیت باز قرار دارد و با چرخش تقریباً ۹۰ درجه، مسیر جریان مسدود میشود.
استفاده از فولاد زنگنزن در ساخت بدنه و برخی اجزای شیر، امکان استفاده از این تجهیزات را در طیف متنوعی از سرویسهای صنعتی فراهم میکند. گریدهایی مانند CF8، CF8M، CF3 و CF3M از متریالهای رایج در ساخت شیرآلات استنلس استیل ریختگی هستند و انتخاب هر یک از آنها به شرایط سرویس و مشخصات فنی پروژه بستگی دارد.
ساختار شیر توپی استنلس استیل فلنجدار
بال ولو استنلس استیل از چند بخش اصلی تشکیل شده است که هرکدام نقش مشخصی در عملکرد شیر دارند. بدنه، توپ، ساقه، سیت، آببندی ساقه، فلنجها و مکانیزم عملکرد از مهمترین اجزای این تجهیز محسوب میشوند.
بدنه شیر محفظه اصلی اجزای داخلی است و وظیفه تحمل فشار و ایجاد مسیر عبور سیال را بر عهده دارد.
توپ یا Ball قطعه کروی دارای سوراخ عبوری است که با چرخش خود مسیر جریان را باز یا بسته میکند.
ساقه یا Stem ارتباط بین مکانیزم عملکرد و توپ را ایجاد میکند و حرکت چرخشی را به توپ منتقل میسازد.
سیت یا Seat در اطراف توپ قرار میگیرد و وظیفه ایجاد آببندی مناسب در وضعیت بسته را بر عهده دارد.
فلنجها برای اتصال شیر به فلنجهای خط لوله استفاده میشوند و مشخصات آنها باید با استاندارد و کلاس فشاری سیستم مطابقت داشته باشد.
نوع طراحی این اجزا میتواند با توجه به سازنده، سایز، فشار، نوع سیال و الزامات پروژه متفاوت باشد.
نحوه عملکرد بال ولو استنلس استیل
مکانیزم عملکرد شیر توپی نسبتاً ساده است. در حالت کاملاً باز، مسیر عبور موجود در توپ با مسیر داخلی شیر همراستا میشود و سیال میتواند از داخل شیر عبور کند.
با چرخش ساقه و توپ، مسیر عبور از حالت همراستا خارج میشود. زمانی که توپ تقریباً ۹۰ درجه نسبت به وضعیت باز بچرخد، بخش توپر توپ در مقابل مسیر جریان قرار گرفته و عبور سیال متوقف میشود.
این عملکرد یکچهارمگرد باعث میشود شیر توپی برای سرویسهایی که نیاز به قطع و وصل سریع جریان دارند، گزینهای کاربردی باشد.
بال ولو معمولاً برای Isolation و On/Off Service مورد استفاده قرار میگیرد. استفاده از آن برای کنترل دائمی و دقیق دبی باید با توجه به نوع طراحی شیر، مشخصات سیت و شرایط سرویس بررسی شود.
کلاس ۱۵۰ در شیر توپی به چه معناست؟
عبارت Class 150 نشاندهنده رده فشار-دمای شیر و اتصالات مربوط به آن است و نباید آن را به معنای فشار ثابت ۱۵۰ PSI در تمام شرایط کاری دانست.
فشار مجاز یک شیر به عواملی مانند متریال، دمای کاری، طراحی و استاندارد مربوط به تجهیز وابسته است. با افزایش دما، فشار مجاز بسیاری از متریالها نیز تغییر میکند.
به همین دلیل هنگام بررسی یک شیر توپی کلاس ۱۵۰ باید علاوه بر فشار خط، دمای کاری و متریال بدنه نیز مورد توجه قرار گیرد.
همچنین Class 150 با PN10 یا PN16 یکسان نیست و این سیستمهای ردهبندی را نباید بدون بررسی ابعاد و مشخصات استاندارد با یکدیگر جایگزین کرد.
اتصال فلنجی در شیر توپی کلاس ۱۵۰
در شیرهای توپی فلنجدار، اتصال شیر به خط لوله از طریق فلنج انجام میشود. فلنجهای شیر باید از نظر قطر خارجی، تعداد سوراخها، قطر سوراخها، قطر دایره پیچها و نوع Face با فلنج مقابل مطابقت داشته باشند.
برای بسیاری از شیرهای توپی فلنجدار کلاس ۱۵۰، مشخصات فلنج در محدوده استاندارد ASME B16.5 قرار میگیرد. این استاندارد الزامات مربوط به ابعاد، رده فشار، مواد، تلرانسها و مشخصات فلنجها و اتصالات فلنجی را پوشش میدهد.
یکی از انواع متداول سطح فلنج در این تجهیزات، Raised Face یا RF است. با این حال نوع سطح فلنج باید مطابق مشخصات فنی محصول و الزامات پروژه تعیین شود.
متریال مورد استفاده در شیر توپی استنلس استیل
عبارت استنلس استیل به یک گرید مشخص اشاره نمیکند و انواع مختلفی از فولادهای زنگنزن میتوانند در ساخت شیر توپی مورد استفاده قرار گیرند.
برخی از متریالهای رایج عبارتاند از:
| گرید | معادل رایج | ویژگی کلی |
|---|---|---|
| ASTM A351 CF8 | نزدیک به استنلس استیل ۳۰۴ | مقاومت مناسب در بسیاری از سرویسهای عمومی |
| ASTM A351 CF8M | نزدیک به استنلس استیل ۳۱۶ | مقاومت خوردگی بالاتر در بسیاری از محیطها |
| ASTM A351 CF3 | نزدیک به ۳۰۴L | کربن پایین و مناسب برای برخی کاربردهای خاص |
| ASTM A351 CF3M | نزدیک به ۳۱۶L | کربن پایین و مقاومت مناسب در محیطهای خورنده |
البته این جدول صرفاً یک مقایسه عمومی است و انتخاب متریال نهایی باید بر اساس استاندارد محصول و شرایط واقعی سرویس انجام شود.
همچنین نباید تصور کرد که تمام اجزای شیر الزاماً از یک متریال ساخته شدهاند. ممکن است بدنه، توپ، ساقه، سیت و سایر قطعات داخلی متریالهای متفاوتی داشته باشند.
تفاوت ۳۰۴ و ۳۱۶ در شیر توپی استنلس استیل
استنلس استیل ۳۰۴ و ۳۱۶ از پرکاربردترین خانوادههای فولاد زنگنزن هستند، اما از نظر ترکیب شیمیایی و مقاومت در برابر برخی محیطهای خورنده تفاوت دارند.
گرید ۳۱۶ به دلیل وجود مولیبدن، در بسیاری از محیطهای حاوی کلراید و برخی سیالات خورنده عملکرد مناسبتری نسبت به ۳۰۴ دارد. به همین دلیل در برخی سرویسهای شیمیایی، دریایی و محیطهای با احتمال خوردگی بالاتر، استفاده از ۳۱۶ یا گریدهای مرتبط با آن مورد توجه قرار میگیرد.
با این حال انتخاب ۳۱۶ بهصورت خودکار به معنای مناسب بودن شیر برای هر سیال خورنده نیست. نوع سیال، غلظت، دما، فشار، سرعت جریان و شرایط محیطی باید همگی بررسی شوند.
استانداردهای مهم شیر توپی فلنجدار کلاس ۱۵۰
استانداردهای مختلفی ممکن است در طراحی، ساخت، ابعاد و تست شیر توپی استنلس استیل مورد استفاده قرار گیرند.
API 608
استاندارد API 608 به شیرهای توپی فلزی مربوط میشود و الزامات مربوط به انواع مشخصی از Ball Valveهای فلنجی، رزوهای و جوشی را پوشش میدهد.
ASME B16.34
این استاندارد یکی از مراجع مهم در زمینه شیرآلات صنعتی است و مواردی مانند Pressure-Temperature Rating، مواد، طراحی، ساخت، تست و نشانهگذاری شیرها را در بر میگیرد.
ASME B16.5
استاندارد ASME B16.5 برای فلنجها و اتصالات فلنجی در محدوده سایزی تحت پوشش آن استفاده میشود. Class 150 نیز یکی از ردههای فشاری این استاندارد است.
ASME B16.10
این استاندارد برای تعیین ابعاد Face-to-Face و End-to-End برخی شیرآلات کاربرد دارد. طول روبهرو باید برای مدل و طراحی مشخص شیر بررسی شود و نمیتوان یک مقدار ثابت را برای تمام بال ولوها در نظر گرفت.
API 598
API 598 یکی از استانداردهای شناختهشده در زمینه بازرسی و تست شیرآلات است و برای آزمونهایی مانند تست بدنه و تست نشتی سیت مورد استفاده قرار میگیرد.
API 607
در پروژههایی که الزامات Fire Safe مطرح است، ممکن است استانداردهایی مانند API 607 برای آزمون مقاومت در برابر آتش مورد استفاده قرار گیرند. Fire Safe بودن یک شیر باید بر اساس طراحی، تست و گواهی مربوط به همان محصول مشخص شود.
ویژگیهای شیر توپی استنلس استیل فلنجدار
بال ولو استنلس استیل کلاس ۱۵۰ میتواند با توجه به طراحی و مشخصات سازنده، ویژگیهای مختلفی داشته باشد.
از جمله ویژگیهای متداول این خانواده میتوان به موارد زیر اشاره کرد:
- عملکرد سریع و یکچهارمگرد
- مناسب برای قطع و وصل جریان
- اتصال فلنجی
- امکان استفاده از بدنههای مختلف استنلس استیل
- امکان انتخاب متریالهای مختلف برای توپ و ساقه
- قابلیت استفاده از سیتهای متناسب با شرایط کاری
- امکان طراحی بهصورت Full Port یا Reduced Port
- قابلیت تجهیز به عملگرهای دستی یا اتوماتیک
- قابلیت استفاده در طیف متنوعی از سرویسهای صنعتی
- امکان انتخاب طراحی متناسب با فشار و دمای کاری
وجود هر یک از این ویژگیها باید در مشخصات فنی مدل مورد نظر بررسی شود و نباید یک ویژگی خاص را به تمام شیرهای توپی کلاس ۱۵۰ نسبت داد.
Full Port و Reduced Port در بال ولو
یکی از مشخصات مهم در انتخاب شیر توپی، نوع مسیر عبور سیال است.
در Full Port Ball Valve قطر مسیر عبور داخل شیر به مسیر اسمی خط نزدیکتر است. این طراحی میتواند برای سرویسهایی که محدودیت مسیر جریان اهمیت دارد، مورد توجه قرار گیرد.
در Reduced Port Ball Valve قطر مسیر داخلی نسبت به قطر اسمی خط کاهش پیدا میکند. این نوع طراحی میتواند در برخی پروژهها از نظر ابعاد، وزن یا طراحی داخلی مزایایی داشته باشد.
انتخاب بین Full Port و Reduced Port باید بر اساس نیاز فرایند، دبی، افت فشار و مشخصات خط انجام شود.
کاربردهای شیر توپی استنلس استیل کلاس ۱۵۰
شیرهای توپی استنلس استیل در صورت انتخاب صحیح متریال و طراحی میتوانند در بسیاری از صنایع مورد استفاده قرار گیرند.
صنایع نفت و گاز
در برخی خطوط انتقال و فرایندی نفت، گاز و سیالات هیدروکربنی، شیرهای توپی برای ایزوله کردن بخشهای مختلف سیستم مورد استفاده قرار میگیرند.
صنایع پتروشیمی
در واحدهای پتروشیمی، انتخاب متریال مناسب اهمیت زیادی دارد. در سرویسهایی که مقاومت خوردگی اهمیت دارد، استفاده از استنلس استیل میتواند مورد توجه قرار گیرد.
صنایع شیمیایی
نوع سیال در صنایع شیمیایی تنوع زیادی دارد. بنابراین جنس بدنه، سیت، توپ و سایر قطعات باید بر اساس سازگاری شیمیایی با سیال انتخاب شود.
صنایع آب و سیالات صنعتی
در برخی سیستمهای آب صنعتی و فرایندی نیز شیرهای توپی فلنجدار برای قطع و وصل جریان مورد استفاده قرار میگیرند.
صنایع غذایی و دارویی
در این صنایع، علاوه بر متریال، نوع طراحی، سطح پرداخت، استانداردهای بهداشتی و الزامات مربوط به تمیزی تجهیزات نیز اهمیت دارد. بنابراین هر شیر استنلس استیل الزاماً برای سرویس بهداشتی یا دارویی مناسب نیست.
عوامل مؤثر بر انتخاب شیر توپی استنلس استیل
انتخاب یک بال ولو مناسب فقط بر اساس سایز و کلاس فشار انجام نمیشود. مجموعهای از عوامل فنی باید پیش از انتخاب مورد بررسی قرار گیرد.
نوع سیال
آب، بخار، گاز، روغن، مواد شیمیایی، سیالات اسیدی و سیالات حاوی کلراید رفتار متفاوتی دارند و متریال مناسب برای هر یک میتواند متفاوت باشد.
فشار کاری
فشار طراحی و فشار کاری خط باید با Pressure-Temperature Rating شیر مطابقت داشته باشد.
دمای کاری
دمای سیال میتواند روی فشار مجاز، عملکرد سیت و عمر آببندی تأثیر بگذارد.
جنس سیت
سیت ممکن است از موادی مانند PTFE، RPTFE، PEEK یا سایر متریالهای متناسب با سرویس ساخته شود. انتخاب سیت باید بر اساس دما، فشار و سازگاری شیمیایی انجام شود.
نوع عملگر
برای شیرهای کوچکتر ممکن است عملکرد دستی مورد استفاده قرار گیرد، در حالی که در خطوط صنعتی بزرگ یا سیستمهای اتوماتیک میتوان از عملگرهای پنوماتیک، الکتریکی یا هیدرولیکی استفاده کرد.
نوع اتصال
فلنج، نوع Face و استاندارد سوراخکاری باید با مشخصات خط لوله مطابقت داشته باشند.
نگهداری شیر توپی استنلس استیل
نگهداری صحیح میتواند به افزایش عمر مفید شیر و حفظ عملکرد مناسب آن کمک کند.
بازرسی دورهای نشتیهای احتمالی در اطراف فلنج، ساقه و اتصالات یکی از اقدامات مهم نگهداری است. همچنین باید وضعیت عملگر، پیچ و مهرههای اتصال و تجهیزات جانبی بررسی شود.
در صورت مشاهده افزایش گشتاور عملکرد، گیرکردن شیر یا نشتی، علت مشکل باید قبل از ادامه بهرهبرداری بررسی شود.
برای شیرهایی که مدت زیادی در یک وضعیت ثابت قرار دارند، دستورالعمل سازنده باید مبنای سرویس و نگهداری قرار گیرد.
نکات مهم هنگام نصب
پیش از نصب شیر توپی فلنجدار، تمیز بودن سطوح فلنج و نبودن ذرات خارجی در مسیر لوله اهمیت زیادی دارد.
فلنجهای دو طرف شیر باید بهدرستی همراستا باشند. اعمال نیروی نامناسب برای همراستا کردن لولهها میتواند به شیر یا اتصال فلنجی فشار وارد کند.
نوع و مشخصات گسکت نیز باید با نوع فلنج، دما، فشار و سیال سازگار باشد.
پیچ و مهرههای فلنج باید با روش مناسب و الگوی صحیح سفت شوند تا بار بهصورت یکنواخت روی اتصال توزیع شود.
همچنین پیش از راهاندازی سیستم، انجام تستهای لازم مطابق مشخصات پروژه و دستورالعمل سازنده اهمیت دارد.
تفاوت شیر توپی استنلس استیل و شیر پروانهای
هر دو شیر میتوانند برای قطع و وصل جریان مورد استفاده قرار گیرند، اما ساختار داخلی آنها متفاوت است.
در بال ولو، یک توپ سوراخدار وظیفه باز و بسته کردن مسیر را بر عهده دارد، در حالی که در شیر پروانهای، یک دیسک حول محور خود میچرخد.
شیر پروانهای در بسیاری از پروژهها به دلیل وزن و ابعاد مناسب، خصوصاً در سایزهای بزرگ، مورد توجه قرار میگیرد. در مقابل، بال ولو در برخی سرویسها به دلیل ساختار توپی و ویژگیهای آببندی میتواند انتخاب متفاوتی باشد.
انتخاب بین این دو شیر باید بر اساس شرایط فرایند، فشار، دما، نوع سیال، سایز خط، فضای نصب و الزامات آببندی انجام شود.
اجزای اصلی بال ولو استنلس استیل
اجزای اصلی این شیر معمولاً شامل موارد زیر هستند:
| جزء | وظیفه |
|---|---|
| Body | نگهداری اجزای داخلی و تحمل فشار |
| Ball | باز و بسته کردن مسیر عبور سیال |
| Stem | انتقال حرکت به توپ |
| Seat | ایجاد آببندی اطراف توپ |
| Gland | نگهداری و فشردهسازی آببندی ساقه |
| Packing | آببندی اطراف Stem |
| Body Bolts | اتصال بخشهای بدنه در طراحیهای چندتکه |
| Flange Ends | اتصال شیر به خط لوله |
| Handle یا Actuator | ایجاد حرکت برای باز و بسته کردن شیر |
ساختار دقیق و تعداد قطعات به نوع طراحی، سایز، سازنده و مدل شیر بستگی دارد.
آیا استنلس استیل برای تمام سیالات مناسب است؟
خیر. استنلس استیل مقاومت خوردگی مناسبی در بسیاری از محیطها دارد، اما این موضوع به معنی سازگاری آن با تمام سیالات نیست.
حتی بین گریدهای مختلف استنلس استیل نیز تفاوت قابل توجهی وجود دارد. همچنین ممکن است متریال بدنه برای یک سیال مناسب باشد اما سیت یا سایر اجزای داخلی برای همان شرایط مناسب نباشند.
بنابراین برای سرویسهای خاص باید سازگاری شیمیایی تمام قطعات در تماس با سیال بررسی شود.
پرسشهای متداول درباره شیر توپی استنلس استیل فلنجدار کلاس ۱۵۰
شیر توپی استنلس استیل فلنجدار کلاس ۱۵۰ چیست؟
این شیر نوعی Ball Valve با بدنه استنلس استیل و اتصال فلنجی است که در رده فشاری Class 150 طراحی میشود و عمدتاً برای قطع و وصل جریان سیالات مورد استفاده قرار میگیرد.
آیا Class 150 به معنای فشار کاری ۱۵۰ PSI است؟
خیر. Class 150 یک رده فشار-دمای استاندارد است و فشار مجاز به متریال و دمای کاری وابسته است. بنابراین نباید آن را بهعنوان فشار ثابت ۱۵۰ PSI در تمام شرایط در نظر گرفت.
تفاوت شیر توپی ۳۰۴ و ۳۱۶ چیست؟
گرید ۳۱۶ به دلیل ترکیب آلیاژی خود در بسیاری از محیطهای خورنده، بهخصوص محیطهای حاوی کلراید، مقاومت بالاتری نسبت به ۳۰۴ دارد. انتخاب نهایی باید بر اساس شرایط واقعی سرویس انجام شود.
آیا تمام اجزای بال ولو از استنلس استیل ساخته میشوند؟
خیر. متریال بدنه، توپ، ساقه، سیت و آببندی میتواند متفاوت باشد و باید در مشخصات فنی محصول بررسی شود.
آیا شیر توپی برای کنترل دبی مناسب است؟
کاربرد اصلی بال ولو معمولاً قطع و وصل جریان است. استفاده از آن برای کنترل مداوم دبی باید با توجه به طراحی شیر و شرایط فرایند بررسی شود.
استاندارد فلنج بال ولو کلاس ۱۵۰ چیست؟
در بسیاری از طراحیهای کلاس ۱۵۰، مشخصات فلنج مطابق ASME B16.5 است؛ با این حال استاندارد دقیق باید در دیتاشیت و مشخصات فنی همان شیر بررسی شود.
مهمترین استانداردهای مرتبط با بال ولو چیست؟
بسته به طراحی و کاربرد، استانداردهایی مانند API 608، ASME B16.34، ASME B16.5، ASME B16.10 و API 598 از مراجع مهم این حوزه هستند.
آیا بال ولو استنلس استیل برای صنایع شیمیایی مناسب است؟
در صورت انتخاب صحیح گرید بدنه، سیت، تریم و سایر اجزای در تماس با سیال، میتواند برای برخی سرویسهای شیمیایی مناسب باشد. سازگاری متریال باید برای هر سیال بهصورت جداگانه بررسی شود.
