شیر سوزنی یکی از شیرآلات صنعتی مورد استفاده برای کنترل، تنظیم و محدودکردن دقیق جریان سیالات است. طراحی خاص این شیر، شامل سوزن مخروطی، سیت و استم، امکان تغییر تدریجی سطح عبور سیال را فراهم میکند. به همین دلیل شیر سوزنی در مدارهای بخار، آب، گاز، روغن، سیالات فرآیندی و خطوط ابزار دقیق کاربرد دارد.
در مقایسه با شیرهایی که بیشتر برای قطع و وصل جریان استفاده میشوند، هندسه داخلی شیر سوزنی امکان تنظیم دقیقتری را در دبیهای پایین و مدارهای حساس فراهم میکند. البته میزان دقت کنترل به طراحی سوزن و سیت، سایز شیر، فشار و دمای سیال، افت فشار، مشخصات جریان و کیفیت ساخت بستگی دارد.

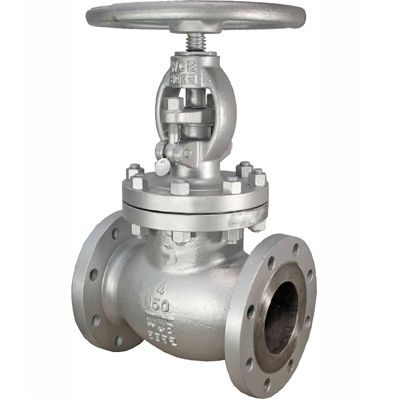

مکانیزم عملکرد شیر سوزنی
مهمترین اجزای مؤثر در عملکرد شیر سوزنی عبارتاند از:
| قطعه | نقش در کنترل جریان |
|---|---|
| Needle / سوزن | تغییر سطح عبور سیال |
| Seat / سیت | ایجاد محل نشیمن و آببندی |
| Stem / استم | انتقال حرکت به سوزن |
| Bonnet | نگهداری اجزای داخلی و استم |
| Packing | جلوگیری از نشتی اطراف استم |
| Handwheel | اعمال نیروی باز و بستهکردن |
| Body | تحمل فشار و هدایت جریان |
با چرخاندن هندویل، استم حرکت میکند و سوزن نسبت به سیت جابهجا میشود. این جابهجایی باعث تغییر تدریجی مسیر عبور سیال شده و در نتیجه دبی قابل عبور تغییر میکند.
نقش شکل سوزن و سیت
ویژگی اصلی شیر سوزنی، هندسه سوزن و محل نشیمن آن است. سوزن معمولاً دارای نوک باریک یا مخروطی است و هنگام نزدیکشدن به سیت، سطح عبور جریان را کاهش میدهد.
هرچه فاصله سوزن و سیت کمتر شود:
- سطح عبور کاهش مییابد.
- مقاومت جریان افزایش پیدا میکند.
- دبی عبوری کاهش مییابد.
با عقبرفتن سوزن از سیت، مسیر عبور بیشتر شده و ظرفیت عبور سیال افزایش پیدا میکند.
با این حال، رابطه بین مقدار بازشدگی و دبی الزاماً یک رابطه خطی و ثابت نیست. مشخصه واقعی جریان به هندسه داخلی، طراحی سوزن و سیت و شرایط سرویس وابسته است.
تنظیم تدریجی جریان
یکی از مزایای شیر سوزنی، امکان تغییر تدریجی دبی است. در کاربردهایی که تغییر ناگهانی جریان میتواند باعث ناپایداری فرآیند یا ضربه فشاری شود، حرکت کنترلشده سوزن میتواند تنظیم جریان را دقیقتر کند.
برای مثال در یک خط کوچک فرآیندی، بازکردن سریع شیر ممکن است باعث افزایش ناگهانی دبی شود؛ در حالی که بازکردن تدریجی امکان مشاهده و تنظیم مرحلهای جریان را فراهم میکند.
تأثیر فشار ورودی و خروجی
عملکرد شیر سوزنی به اختلاف فشار دو طرف شیر نیز وابسته است. در یک شیر مشخص، افزایش اختلاف فشار میتواند باعث افزایش ظرفیت عبور سیال شود؛ اما همزمان سرعت جریان و افت فشار نیز تغییر میکند.
بنابراین برای انتخاب شیر نباید فقط فشار ورودی را در نظر گرفت. حداقل اطلاعات زیر مورد نیاز است:
Upstream Pressure + Downstream Pressure + Flow Rate + Temperature
در برخی کاربردها، فشار استاتیک و فشار طراحی نیز باید جداگانه مشخص شوند.
افت فشار در شیر سوزنی
شیر سوزنی به دلیل مسیر عبور محدود و هندسه داخلی خود میتواند افت فشار قابلتوجهی ایجاد کند. این موضوع در کنترل دبی مزیت محسوب میشود، اما اگر افت فشار بیش از مقدار مورد نیاز باشد، میتواند باعث افزایش مصرف انرژی یا ایجاد شرایط نامناسب جریان شود.
افت فشار به عوامل مختلفی بستگی دارد:
| عامل | اثر بر عملکرد |
|---|---|
| میزان بازشدگی | تغییر سطح عبور |
| سایز شیر | تغییر ظرفیت جریان |
| فشار ورودی | تغییر شرایط عبور |
| فشار خروجی | تعیین اختلاف فشار |
| چگالی سیال | مؤثر بر رفتار جریان |
| ویسکوزیته | مؤثر بر مقاومت جریان |
| هندسه داخلی | تعیینکننده ظرفیت عبور |
ضریب جریان Cv و Kv
برای بررسی ظرفیت عبور شیر از پارامترهایی مانند Cv و Kv استفاده میشود.
Cv و Kv شاخصهایی برای بیان ظرفیت عبور سیال از شیر هستند و مقدار آنها به طراحی شیر، سایز، هندسه داخلی و شرایط تعریفشده برای محاسبه بستگی دارد.
بنابراین نمیتوان یک مقدار ثابت Cv یا Kv را برای تمام شیرهای سوزنی کلاس ۱۵۰ اعلام کرد. مقدار واقعی باید از کاتالوگ یا دیتاشیت همان مدل و سازنده دریافت شود.
در زمان سایزینگ، علاوه بر Cv یا Kv، نوع سیال، دبی، فشار، دما و شرایط جریان نیز باید بررسی شوند.
عملکرد در سیالات مایع
در آب و سایر مایعات، شیر سوزنی میتواند برای تنظیم دبی در خطوط کوچک، مدارهای نمونهگیری، سیستمهای تزریق و برخی مدارهای فرآیندی استفاده شود.
ویسکوزیته و چگالی مایع روی رفتار جریان تأثیر دارند. به همین دلیل مشخصات شیر باید بر اساس سیال واقعی انتخاب شوند و استفاده از اطلاعات مربوط به آب برای یک سیال ویسکوز یا فرآیندی ممکن است نتیجه دقیقی ایجاد نکند.
عملکرد در گازها
در سرویس گاز، رابطه بین فشار، چگالی و دبی پیچیدهتر از مایعات است. تغییر فشار در طول شیر میتواند چگالی و سرعت گاز را تغییر دهد.
برای همین در سایزینگ شیر سوزنی گاز باید اطلاعاتی مانند:
- نوع گاز
- دبی نرمال یا استاندارد
- فشار ورودی
- فشار خروجی
- دمای گاز
- وزن مولکولی یا Specific Gravity
- شرایط مورد انتظار جریان
مشخص باشند.
در سرویس گازهای فشرده، بررسی شرایط جریان و محدودیت سرعت نیز اهمیت دارد.
عملکرد در بخار
شیر سوزنی در برخی مدارهای بخار برای تنظیم جریان، تخلیه، بایپس و مدارهای کمدبی کاربرد دارد. در این سرویس، دما و فشار بخار نقش مهمی در انتخاب متریال سیت، پکینگ و اجزای داخلی دارند.
در سایزینگ شیر بخار باید مشخص شود سیال:
- Saturated Steam است یا Superheated Steam
- فشار ورودی و خروجی چقدر است
- دبی مورد نیاز چقدر است
- دمای کاری چقدر است
در صورت افت فشار زیاد، شرایط جریان باید بررسی شود تا سرعت بالا یا پدیدههای نامطلوب باعث آسیب به اجزای داخلی نشوند.
کاویتاسیون و Flashing
در سرویس مایعات، کاهش شدید فشار در محل عبور شیر میتواند شرایطی ایجاد کند که احتمال Cavitation یا Flashing مطرح شود.
این پدیدهها به شرایط فشار، دما، فشار بخار سیال و میزان افت فشار وابستهاند.
کاویتاسیون میتواند موجب ایجاد نویز، ارتعاش و آسیب فرسایشی به اجزای داخلی شود. در Flashing نیز بخشی از مایع پس از کاهش فشار به بخار تبدیل میشود.
بنابراین در سرویسهایی با اختلاف فشار زیاد، بررسی شرایط فرآیندی قبل از انتخاب شیر اهمیت دارد.
دقت تنظیم در دبیهای پایین
یکی از کاربردهای مهم شیر سوزنی، کنترل جریانهای نسبتاً کم است. نوک سوزنی و حرکت تدریجی استم امکان تغییرات کوچک در سطح عبور را فراهم میکنند.
این ویژگی در مواردی مانند:
- خطوط ابزار دقیق
- مدارهای نمونهگیری
- تزریق مواد
- کنترل جریان کم
- تخلیه و Vent
- بایپسهای کوچک
- مدارهای آزمایشگاهی و فرآیندی
مفید است.
البته «دبی کم» به معنی مناسببودن هر شیر سوزنی برای هر دبی کوچکی نیست. سایز و هندسه داخلی باید متناسب با ظرفیت واقعی مدار انتخاب شوند.
کنترل جریان در مقابل قطع کامل
شیر سوزنی قابلیت قطع جریان را نیز دارد، اما باید بین Throttling و Shutoff تفاوت قائل شد.
در حالت Throttling، شیر در موقعیت میانی قرار دارد و برای کنترل دبی استفاده میشود. در حالت Shutoff، سوزن به سیت نزدیک شده و مسیر جریان را میبندد.
اگر هدف اصلی پروژه آببندی کامل و قطع و وصل مکرر باشد، باید الزامات Shutoff و استاندارد تست شیر نیز بررسی شود. شیر سوزنی صرفاً به دلیل داشتن سوزن، برای تمام کاربردهای قطع کامل مناسب نیست.
تأثیر جنس سیت بر کنترل جریان
سیت یکی از اجزای مهم در عملکرد شیر است. انتخاب آن باید بر اساس فشار، دما، نوع سیال و نیاز آببندی انجام شود.
| نوع سیت | ملاحظات کلی |
|---|---|
| Metal Seat | مناسب برخی سرویسهای دما و فشار بالا |
| PTFE | آببندی مناسب در محدوده دمایی مشخص |
| Graphite | کاربرد در برخی سرویسهای دمای بالا |
| Alloy Seat | مناسب برخی شرایط خورنده یا فرسایشی |
محدوده واقعی کاربرد هر متریال باید طبق مشخصات سازنده بررسی شود.
نقش Packing در عملکرد شیر
Packing وظیفه جلوگیری از خروج سیال از اطراف استم را دارد. اگر پکینگ بیش از حد سفت شود، حرکت استم میتواند سختتر شود و تنظیم شیر با دقت کمتری انجام گیرد.
از طرف دیگر، شلبودن بیش از حد پکینگ میتواند باعث نشتی خارجی شود.
بنابراین در سرویسهای حساس، انتخاب و تنظیم صحیح پکینگ بخشی از عملکرد مناسب شیر سوزنی محسوب میشود.
فرسایش سوزن و سیت
عبور سیال با سرعت بالا، وجود ذرات جامد یا شرایط نامناسب فشار میتواند باعث فرسایش سوزن و سیت شود.
فرسایش داخلی ممکن است باعث تغییر مشخصه جریان و کاهش توانایی شیر در تنظیم دبی شود.
در سرویسهای حاوی ذرات، قبل از شیر باید شرایط فیلتراسیون یا تمیزی سیال بررسی شود؛ البته نوع و میزان فیلتراسیون به فرآیند بستگی دارد.
عوامل مؤثر بر دقت کنترل
| عامل | اهمیت |
|---|---|
| طراحی سوزن | تعیین سطح عبور |
| هندسه سیت | مؤثر بر رفتار جریان |
| سایز شیر | تعیین محدوده ظرفیت |
| فشار ورودی | تعیین شرایط جریان |
| فشار خروجی | تعیین اختلاف فشار |
| دمای سیال | مؤثر بر خواص سیال و متریال |
| ویسکوزیته | مؤثر بر مقاومت جریان |
| چگالی | مؤثر بر ظرفیت جریان |
| وضعیت Packing | مؤثر بر حرکت استم |
| فرسایش Trim | مؤثر بر دقت و آببندی |
| کیفیت ساخت | مؤثر بر تکرارپذیری عملکرد |
شیر سوزنی دستی و اتوماتیک
بیشتر شیرهای سوزنی با هندویل بهصورت دستی تنظیم میشوند. در برخی کاربردها امکان استفاده از عملگر نیز وجود دارد.
در صورت استفاده از Actuator، مواردی مانند:
- نوع عملگر
- گشتاور مورد نیاز
- فشار سیگنال
- محدوده حرکت
- سرعت عملکرد
- سیستم کنترل
باید با شیر و فرآیند هماهنگ شوند.
در کاربردهای کنترلی، صرفاً نصب عملگر روی یک شیر سوزنی به معنی تبدیل آن به یک Control Valve با عملکرد کامل و قابلمقایسه با شیرهای کنترل اختصاصی نیست؛ طراحی داخلی و مشخصه جریان باید برای کاربرد مورد نظر مناسب باشد.
روش عملی تنظیم جریان
برای تنظیم دستی جریان میتوان از یک روش مرحلهای استفاده کرد:
- فشار و دمای فرآیند را بررسی کنید.
- وضعیت اولیه شیر را مشخص کنید.
- شیر را بهآرامی باز یا بسته کنید.
- تغییر دبی یا فشار را مشاهده کنید.
- از تغییرات ناگهانی جلوگیری کنید.
- پس از رسیدن به شرایط مورد نظر، وضعیت شیر را ثبت کنید.
- در صورت نیاز، عملکرد و نشتی شیر را بررسی کنید.
در مدارهای حساس بهتر است تغییر موقعیت شیر همزمان با مشاهده پارامترهای فرآیندی انجام شود.
نقش شیر سوزنی در سیستم ابزار دقیق
شیرهای سوزنی در برخی مدارهای Instrumentation برای کنترل جریان کم و ایزولهکردن تجهیزات استفاده میشوند. در این کاربردها دقت ابعادی، آببندی استم و سازگاری متریال اهمیت بیشتری پیدا میکند.
برای خطوط ابزار دقیق باید مشخص شود شیر برای چه نوع سیالی و چه فشار و دمایی طراحی شده است. همچنین اتصال انتهایی میتواند رزوهای، فلنجی یا نوع دیگری باشد و باید با سیستم لولهکشی هماهنگ شود.
اطلاعات مورد نیاز برای انتخاب شیر
برای بررسی عملکرد مورد انتظار یک شیر سوزنی، اطلاعات زیر بهتر است در دیتاشیت ثبت شوند:
| پارامتر | اطلاعات مورد نیاز |
|---|---|
| Valve Size | NPS / DN |
| Connection | نوع اتصال |
| Pressure Class | Class 150 |
| Fluid | نوع سیال |
| Flow Rate | دبی |
| Inlet Pressure | فشار ورودی |
| Outlet Pressure | فشار خروجی |
| Temperature | دمای کاری |
| Density | چگالی |
| Viscosity | ویسکوزیته |
| Cv / Kv | طبق دیتاشیت سازنده |
| Seat Material | متریال سیت |
| Packing | نوع پکینگ |
| Body Material | گرید بدنه |
| Operation | دستی یا عملگر |
نگهداری برای حفظ دقت تنظیم
برای حفظ عملکرد شیر، موارد زیر باید در برنامه تعمیرات بررسی شوند:
- نشتی اطراف استم
- وضعیت Packing
- حرکت روان هندویل
- وضعیت سوزن و سیت
- وجود خوردگی
- فرسایش قطعات داخلی
- آلودگی یا ذرات در مسیر
- عملکرد صحیح در محدوده مورد نیاز
اگر شیر برای مدت طولانی در یک موقعیت ثابت کار کند، بررسی وضعیت سیت و قطعات داخلی در سرویسهای حساس اهمیت بیشتری پیدا میکند.
مشخصات عملکردی در دیتاشیت
برای یک شیر سوزنی فولادی کلاس ۱۵۰، بخش عملکردی دیتاشیت میتواند شامل موارد زیر باشد:
| عنوان | مشخصات |
|---|---|
| Application | Control / Throttling / Isolation |
| Fluid | نوع سیال |
| Flow Rate | دبی طراحی |
| Pressure | فشار ورودی و خروجی |
| Temperature | دمای طراحی و کاری |
| Flow Coefficient | Cv یا Kv در صورت ارائه سازنده |
| Seat | نوع و متریال |
| Trim | متریال اجزای داخلی |
| Operation | Manual / Actuated |
| Leakage | معیار آببندی طبق استاندارد |
| Test | استاندارد و نوع تست |
در انتخاب شیر سوزنی برای کنترل جریان، سایز، هندسه سوزن و سیت، فشار ورودی و خروجی، دما، خواص سیال، دبی مورد نیاز و مشخصات Cv/Kv باید همزمان بررسی شوند. مقدار دقیق ظرفیت و رفتار جریان هر مدل نیز باید از دیتاشیت و منحنی عملکرد همان شیر استخراج شود، نه صرفاً بر اساس Class 150 یا سایز اسمی.
