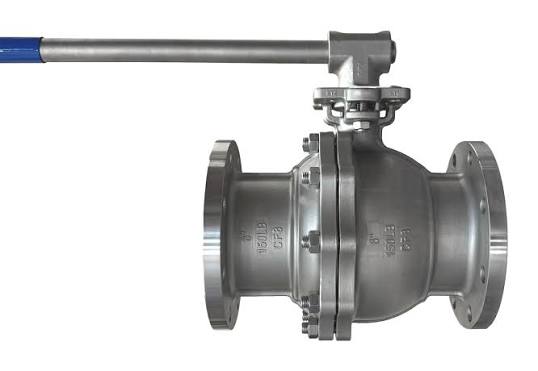

شیر توپی استنلس استیل کلاس ۱۵۰ یکی از انواع شیرهای قطع و وصل جریان است که در سیستمهای لولهکشی و فرایندی صنایع مختلف مورد استفاده قرار میگیرد. ترکیب بدنه استنلس استیل، مکانیزم توپی و اتصال فلنجی باعث میشود این نوع شیر برای طیف متنوعی از سیالات و شرایط کاری قابل استفاده باشد. با این حال، انتخاب شیر باید بر اساس نوع سیال، فشار، دما، شرایط خوردگی و مشخصات سیت و تریم انجام شود. Class 150 نیز یک رده فشار-دما است و نباید آن را بهعنوان یک فشار ثابت در تمام دماها در نظر گرفت. به همین دلیل کاربرد واقعی شیر باید با مشخصات فنی همان مدل و شرایط سرویس تطبیق داده شود.
کاربرد بال ولو استنلس استیل در صنایع شیمیایی
در صنایع شیمیایی، سازگاری متریال شیر با سیال اهمیت زیادی دارد و استنلس استیل در بسیاری از سرویسهای شیمیایی مورد استفاده قرار میگیرد. گریدهای مختلف استنلس استیل میتوانند مقاومت متفاوتی در برابر مواد شیمیایی داشته باشند. علاوه بر بدنه، جنس سیت، توپ، ساقه و Packing نیز باید با شرایط فرایند سازگار باشد. دما و غلظت مواد شیمیایی میتوانند رفتار متریال را تغییر دهند و باید در انتخاب شیر لحاظ شوند. بنابراین استفاده از بال ولو استنلس استیل در صنایع شیمیایی نیازمند بررسی دقیق مشخصات سیال و متریال است.
نقش شیر توپی استیل در صنایع نفت و گاز
در صنایع نفت و گاز، شیرهای توپی برای قطع و وصل جریان در بخشهای مختلف خطوط فرایندی و انتقال سیالات استفاده میشوند. طراحی Quarter Turn این شیرها امکان باز و بسته شدن سریع مسیر جریان را فراهم میکند و در برخی سیستمها میتوان آنها را به عملگرهای پنوماتیک یا الکتریکی مجهز کرد. نوع متریال و طراحی شیر باید با فشار، دما و ماهیت سیال هماهنگ باشد. در برخی پروژهها الزامات ویژهای مانند Fire Safe یا کنترل انتشار فرار نیز ممکن است مطرح شود. این الزامات باید در مشخصات فنی پروژه و مدارک شیر بهصورت مشخص بررسی شوند.
کاربرد در صنایع پتروشیمی
واحدهای پتروشیمی با طیف گستردهای از هیدروکربنها، مواد شیمیایی و سیالات فرایندی سروکار دارند. در چنین محیطهایی انتخاب صحیح متریال بدنه و تریم برای جلوگیری از خوردگی و کاهش مشکلات آببندی اهمیت دارد. بال ولو استیل میتواند در برخی خطوط فرایندی بهعنوان شیر قطع و وصل مورد استفاده قرار گیرد، اما گرید استنلس استیل باید بر اساس شرایط سرویس تعیین شود. همچنین نوع سیت و آببندی ساقه باید با دمای کاری و ترکیب سیال سازگار باشد. استانداردهای طراحی، تست و الزامات پروژه نیز باید در کنار مشخصات متریال بررسی شوند.
استفاده در صنایع غذایی و بهداشتی
در صنایع غذایی و برخی فرایندهای بهداشتی، جنس سطوح در تماس با سیال و قابلیت تمیزکاری تجهیزات اهمیت ویژهای دارد. استنلس استیل به دلیل ویژگیهای سطحی و مقاومت مناسب در برابر خوردگی در بسیاری از تجهیزات این صنایع کاربرد دارد. با این حال هر بال ولو استنلس استیل لزوماً برای سرویس بهداشتی یا غذایی مناسب نیست. طراحی داخلی، کیفیت سطح، نوع آببندی و الزامات بهداشتی باید مطابق استاندارد و نیاز فرایند بررسی شوند. در این کاربردها، مشخصات ساخت و متریال تمام قطعات در تماس با محصول اهمیت زیادی دارد.
کاربرد در خطوط آب صنعتی
بال ولوهای استنلس استیل میتوانند در برخی خطوط آب صنعتی و سیستمهای فرایندی مورد استفاده قرار گیرند. انتخاب گرید ۳۰۴ یا ۳۱۶ به کیفیت آب، میزان کلراید، دما و شرایط محیطی بستگی دارد. در محیطهایی با املاح یا کلراید بالاتر، بررسی مقاومت خوردگی متریال اهمیت بیشتری پیدا میکند. سیت نیز باید با دمای کاری و شرایط شیمیایی آب سازگار باشد. بنابراین حتی در سرویسهای آب نیز انتخاب شیر باید بر اساس مشخصات واقعی سیال انجام شود.
کاربرد در سیستمهای آب خنککننده
سیستمهای Cooling Water برای کنترل دمای تجهیزات و فرایندها استفاده میشوند و شیرآلات در مسیر این خطوط وظیفه کنترل یا قطع جریان را بر عهده دارند. در این سرویسها کیفیت آب و وجود مواد شیمیایی مورد استفاده برای تصفیه میتواند روی خوردگی اثر بگذارد. استنلس استیل ممکن است در برخی شرایط گزینه مناسبی باشد، اما گرید آن باید بر اساس ترکیب آب و شرایط عملیاتی تعیین شود. فشار و دمای خط نیز باید با ریتینگ شیر هماهنگ باشند. انتخاب صحیح سیت و آببندی نیز برای عملکرد پایدار شیر اهمیت دارد.
کاربرد در صنایع دارویی
در صنایع دارویی، تجهیزات فرایندی باید علاوه بر مقاومت خوردگی، الزامات مربوط به پاکیزگی و کنترل آلودگی را نیز برآورده کنند. شیر توپی استنلس استیل ممکن است در برخی بخشهای فرایند مورد استفاده قرار گیرد، اما مناسب بودن آن به طراحی و مشخصات دقیق محصول بستگی دارد. نوع سطح داخلی، Dead Space، متریال قطعات در تماس با سیال و قابلیت تمیزکاری از عوامل مهم هستند. استفاده از استنلس استیل بهتنهایی به معنی تأیید یک شیر برای تمام کاربردهای دارویی نیست. مشخصات بهداشتی و طراحی فرایندی باید بهصورت جداگانه بررسی شوند.
کاربرد در صنایع دریایی
محیطهای دریایی معمولاً به دلیل وجود نمک و کلراید، شرایط خورندهتری برای تجهیزات ایجاد میکنند. به همین دلیل انتخاب گرید استنلس استیل در این کاربردها اهمیت بیشتری دارد و خانواده ۳۱۶ در بسیاری از محیطهای دارای کلراید مورد توجه قرار میگیرد. با این حال شدت خوردگی به دما، غلظت کلراید، شرایط جریان و مدت تماس نیز وابسته است. طراحی و نگهداری سطح خارجی شیر نیز اهمیت دارد، زیرا خوردگی میتواند از محیط بیرونی نیز ایجاد شود. انتخاب متریال باید بر اساس شرایط واقعی محیط دریایی انجام شود.
کاربرد در سیستمهای بخار و سیالات داغ
در خطوط دارای سیالات داغ، دمای کاری یکی از مهمترین عوامل در انتخاب بال ولو است. افزایش دما میتواند روی فشار مجاز شیر و همچنین عملکرد سیت و آببندی تأثیر بگذارد. به همین دلیل Class 150 باید همراه با جدول Pressure-Temperature Rating بررسی شود. سیتهای نرم مانند برخی انواع PTFE ممکن است محدودیت دمایی داشته باشند و در سرویسهای دمای بالا طراحیهای دیگری مورد استفاده قرار گیرند. انتخاب شیر برای سیالات داغ باید بر اساس دمای واقعی، نوع سیت و مشخصات سازنده انجام شود.
کاربرد در خطوط گاز
شیرهای توپی در بسیاری از خطوط گاز بهعنوان شیر قطع و وصل مورد استفاده قرار میگیرند. در این کاربرد، آببندی داخلی و آببندی ساقه اهمیت ویژهای دارد و انتخاب سیت و Packing باید با نوع گاز و شرایط فشار و دما هماهنگ باشد. در سرویسهای قابل اشتعال، الزامات پروژه درباره Fire Safe یا کنترل انتشار نیز ممکن است مطرح شود. متریال بدنه و تریم نیز باید در برابر شرایط سرویس سازگاری کافی داشته باشند. بنابراین برای خطوط گاز، بررسی کامل دیتاشیت شیر ضروری است.
کاربرد در خطوط هوای فشرده
هوای فشرده یکی از سرویسهای عمومی در کارخانهها و واحدهای صنعتی است و برای انتقال آن از انواع شیرهای قطع و وصل استفاده میشود. بال ولو استیل میتواند در شرایطی که مقاومت خوردگی و دوام متریال اهمیت دارد مورد استفاده قرار گیرد. انتخاب سیت باید با فشار و دمای هوای فشرده و شرایط محیطی سازگار باشد. در خطوط دارای رطوبت یا آلودگی، جنس قطعات داخلی نیز باید مورد توجه قرار گیرد. نوع اتصال فلنجی شیر نیز باید با استاندارد و مشخصات خط مطابقت داشته باشد.
کاربرد در خطوط روغن و هیدروکربن
سیالات روغنی و هیدروکربنی از سرویسهای متداول در بسیاری از صنایع هستند و بال ولوها برای قطع و وصل این جریانها کاربرد دارند. انتخاب متریال شیر باید علاوه بر مقاومت خوردگی، با سازگاری شیمیایی سیال و متریال سیت و آببندی بررسی شود. دما و فشار کاری نیز روی انتخاب طراحی شیر تأثیر مستقیم دارند. در برخی سرویسها نوع هیدروکربن و وجود ترکیبات خورنده میتواند اهمیت بیشتری پیدا کند. بنابراین انتخاب یک بال ولو صرفاً بر اساس نام «روغن» یا «هیدروکربن» کافی نیست.
کاربرد در سیستمهای انتقال مواد شیمیایی
در خطوط انتقال مواد شیمیایی، تماس مداوم شیر با سیال میتواند روی بدنه و قطعات داخلی اثر بگذارد. انتخاب گرید استنلس استیل باید با توجه به غلظت، دما و ترکیب شیمیایی ماده انجام شود. ممکن است یک گرید در برابر یک ماده شیمیایی عملکرد مناسبی داشته باشد اما در برابر مادهای دیگر دچار خوردگی شود. سیت و Packing نیز باید بهصورت جداگانه از نظر سازگاری شیمیایی بررسی شوند. در سرویسهای خاص، ممکن است استنلس استیل معمولی کافی نباشد و نیاز به آلیاژهای تخصصیتر وجود داشته باشد.
کاربرد در واحدهای تصفیه آب و فاضلاب
در سیستمهای تصفیه آب و فاضلاب، شیرآلات در مسیرهای مختلف انتقال، تزریق و تخلیه سیالات استفاده میشوند. شرایط خوردگی در این سیستمها به نوع آب، مواد شیمیایی مصرفی، کلراید و سایر ترکیبات موجود بستگی دارد. استنلس استیل میتواند در برخی بخشها مورد استفاده قرار گیرد، اما انتخاب گرید باید با شرایط واقعی خط هماهنگ شود. نوع سیت نیز باید با مواد شیمیایی موجود در فرایند سازگار باشد. برای هر بخش از سیستم، مشخصات سیال و شرایط کاری باید بهصورت جداگانه بررسی شوند.
کاربرد در خطوط انتقال سیالات خورنده
سیالات خورنده یکی از مهمترین حوزههای استفاده از متریالهای مقاوم به خوردگی هستند. در چنین سرویسهایی، انتخاب بین ۳۰۴، ۳۱۶ و آلیاژهای دیگر باید بر اساس نوع مکانیزم خوردگی انجام شود. وجود کلراید میتواند احتمال برخی انواع خوردگی موضعی را افزایش دهد و دمای بالاتر نیز در برخی شرایط بر رفتار خوردگی اثر میگذارد. بدنه، توپ، ساقه و قطعات آببندی باید بهصورت مجموعهای بررسی شوند. برای سرویسهای شدید، انتخاب متریال باید با دادههای فنی و سازگاری شیمیایی معتبر پشتیبانی شود.
نقش Class 150 در کاربردهای صنعتی
Class 150 یک رده فشار-دما است که در طراحی و انتخاب شیرهای صنعتی کاربرد گستردهای دارد. فشار مجاز شیر به متریال و دمای کاری وابسته است و بنابراین مقدار مشخصی را نمیتوان برای تمام شرایط به Class 150 نسبت داد. در هنگام انتخاب شیر باید فشار و دمای واقعی سیستم با جدول ریتینگ همان متریال و مدل مقایسه شود. همچنین نوع اتصال و استاندارد فلنج باید با سیستم لولهکشی هماهنگ باشد. به همین دلیل Class 150 باید در کنار سایر مشخصات فنی شیر بررسی شود.
نقش سیت در کاربردهای مختلف
سیت یکی از عواملی است که میتواند محدوده کاربرد بال ولو را تعیین کند. سیتهای نرم و فلزی هرکدام برای شرایط متفاوتی از فشار، دما، سایش و نوع سیال طراحی میشوند. برای مثال در یک سرویس دمای بالا، انتخاب سیت تنها بر اساس جنس بدنه استنلس استیل کافی نیست. سازگاری شیمیایی سیت نیز باید با سیال بررسی شود. بنابراین هنگام انتخاب بال ولو برای هر صنعت، Seat Material و Seat Design باید بهصورت مشخص بررسی شوند.
نقش تریم در صنایع مختلف
تریم شیر مجموعهای از قطعات داخلی است که میتواند نقش مهمی در آببندی، حرکت و مقاومت در برابر شرایط سرویس داشته باشد. متریال تریم الزاماً با متریال بدنه یکسان نیست و ممکن است بر اساس عملکرد مورد نیاز انتخاب شود. در محیطهای خورنده، انتخاب صحیح توپ و ساقه اهمیت زیادی دارد و در سرویسهای دمای بالا، متریال سیت و Packing نیز باید بررسی شوند. وجود ذرات جامد میتواند مسئله سایش را افزایش دهد و روی انتخاب تریم اثر بگذارد. به همین دلیل کاربرد صنعتی شیر باید همراه با بررسی کامل تریم انجام شود.
کاربرد بال ولو استنلس استیل با عملگر
در خطوطی که باز و بسته کردن شیر بهصورت دستی دشوار یا نیازمند کنترل از راه دور است، بال ولو میتواند به عملگر مجهز شود. عملگرهای پنوماتیک، الکتریکی یا سایر سیستمهای محرک میتوانند برای کنترل حرکت شیر استفاده شوند. انتخاب عملگر باید با گشتاور مورد نیاز شیر و شرایط کاری هماهنگ باشد. تعداد سیکلهای کاری و سرعت باز و بسته شدن نیز در انتخاب عملگر اهمیت دارند. بنابراین در سیستمهای اتوماسیون، مشخصات شیر و Actuator باید بهصورت یک مجموعه بررسی شوند.
کاربرد در خطوط فرایندی با سیکل کاری بالا
برخی خطوط فرایندی نیاز دارند شیر در طول زمان بهصورت مکرر باز و بسته شود. در چنین کاربردهایی، تعداد سیکلها میتواند روی انتخاب متریال توپ، سیت، ساقه و طراحی کلی شیر تأثیر بگذارد. سایش سطح تماس توپ و سیت در شیرهای با عملکرد مکرر اهمیت بیشتری پیدا میکند. نوع عملگر نیز باید برای تعداد سیکل مورد انتظار مناسب باشد. در نتیجه Duty Cycle یکی از اطلاعات مهم هنگام انتخاب بال ولو برای کاربردهای فرایندی است.
انتخاب متریال بر اساس صنعت کافی نیست
نام صنعت بهتنهایی برای تعیین متریال شیر کافی نیست، زیرا شرایط سرویس در بخشهای مختلف یک کارخانه میتواند کاملاً متفاوت باشد. برای مثال دو شیر در یک واحد شیمیایی ممکن است با فشار، دما و ترکیب شیمیایی متفاوتی کار کنند. حتی یک سیال مشابه در دو خط مختلف ممکن است به دلیل اختلاف دما یا غلظت، نیازمند متریال متفاوتی باشد. بنابراین انتخاب بال ولو باید بر اساس Process Data انجام شود. نوع صنعت تنها نقطه شروع بررسی است و جایگزین مشخصات واقعی سرویس نمیشود.
بررسی استانداردها در کاربردهای صنعتی
استانداردهای طراحی، ساخت، فلنج، ابعاد و تست باید متناسب با نوع شیر و الزامات پروژه بررسی شوند. استانداردهایی مانند ASME B16.34، ASME B16.5، API 608 و API 598 هرکدام حوزه متفاوتی را پوشش میدهند. وجود یک استاندارد در مشخصات شیر به معنی پوشش تمام الزامات فنی نیست و هر استاندارد وظیفه مشخصی دارد. در برخی پروژهها نیز الزامات اضافی مانند Fire Safe یا تستهای ویژه ممکن است مطرح شوند. بررسی استانداردها در کنار دیتاشیت به ارزیابی دقیقتر شیر کمک میکند.
مقایسه کاربرد بال ولو استنلس استیل در صنایع مختلف
| صنعت | عوامل مهم در انتخاب شیر | موارد قابل بررسی |
|---|---|---|
| شیمیایی | خورندگی و ترکیب سیال | بدنه، تریم، سیت |
| نفت و گاز | فشار، دما و نوع سیال | آببندی، Fire Safe، متریال |
| پتروشیمی | شرایط فرایندی و خوردگی | بدنه و تریم |
| غذایی | پاکیزگی و جنس سطوح | طراحی داخلی و متریال |
| دارویی | بهداشت و قابلیت تمیزکاری | سطح داخلی و قطعات در تماس |
| دریایی | کلراید و خوردگی محیطی | گرید استنلس استیل |
| آب صنعتی | کیفیت آب و دما | گرید بدنه و سیت |
| تصفیه آب | ترکیب سیال و مواد شیمیایی | متریال و آببندی |
این جدول یک دید کلی ارائه میدهد و انتخاب نهایی باید بر اساس مشخصات واقعی سرویس و مدارک فنی شیر انجام شود.
بررسی دیتاشیت قبل از انتخاب بال ولو
دیتاشیت باید اطلاعات اصلی شیر مانند سایز اسمی، Class، نوع اتصال، Body Material، Ball Material، Stem Material و Seat Material را مشخص کند. فشار و دمای کاری نیز باید با Pressure-Temperature Rating محصول مطابقت داشته باشند. نوع Bore، استاندارد طراحی، Face، ابعاد و روش تست نیز در صورت نیاز باید بررسی شوند. در کاربردهای خاص، الزامات پروژه مانند Fire Safe یا مشخصات ویژه آببندی باید در مدارک فنی مشخص شده باشند. بررسی کامل دیتاشیت باعث میشود شیر بر اساس شرایط واقعی فرایند ارزیابی شود.
نکات مهم در انتخاب بال ولو برای صنایع مختلف
ابتدا باید نوع سیال، فشار و دمای کاری و شرایط محیطی مشخص شوند. سپس متریال بدنه و تریم، نوع سیت، طراحی شیر و استانداردهای مربوطه بررسی شوند. در سرویسهای خورنده، ترکیب شیمیایی و میزان کلراید اهمیت ویژهای دارند و در سرویسهای دمای بالا، محدودیتهای سیت و آببندی باید مورد توجه قرار گیرند. نوع اتصال فلنجی نیز باید با استاندارد و مشخصات خط لوله هماهنگ باشد. در نهایت انتخاب بال ولو باید بر اساس مجموعهای از مشخصات فرایندی، مکانیکی و متریالی انجام شود.
