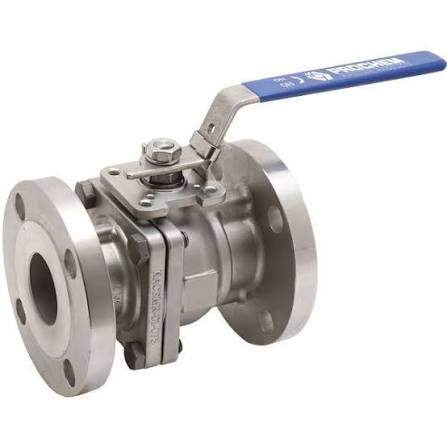

بررسی کلاس فشاری ۱۵۰ در شیرهای توپی استنلس استیل

کلاس فشاری یکی از مهم‌ترین مشخصات فنی در شیرهای توپی استنلس استیل فلنجدار محسوب می‌شود و برای تعیین محدوده قابل استفاده شیر در شرایط فشار و دما اهمیت دارد. عبارت Class 150 در بسیاری از تجهیزات صنعتی دیده می‌شود، اما مفهوم آن با فشار ثابت ۱۵۰ psi یکسان نیست. مقدار فشار مجاز به متریال، دمای کاری، طراحی شیر و استاندارد مورد استفاده وابسته است. در نتیجه، بررسی Class 150 باید همراه با Pressure-Temperature Rating انجام شود. این موضوع در انتخاب بال ولو استیل برای خطوط فرایندی، آب، گاز و سیالات صنعتی اهمیت ویژه‌ای دارد.

Class 150 در شیر توپی چه مفهومی دارد؟

Class 150 یک رده فشار-دما در استانداردهای مربوط به شیرها و اتصالات صنعتی است. این عبارت نشان‌دهنده یک فشار ثابت و مستقل از دما نیست و مقدار مجاز فشار باید از جدول مربوط به متریال و دمای کاری مشخص شود. در بال ولو استنلس استیل، طراحی بدنه و اجزای فشاربر باید با الزامات رده مورد نظر هماهنگ باشد. افزایش دما می‌تواند باعث کاهش فشار مجاز در برخی شرایط شود. بنابراین عبارت Class 150 همیشه باید همراه با شرایط دمایی تفسیر شود.

تفاوت Class 150 و فشار ۱۵۰ psi

یکی از برداشت‌های اشتباه درباره Class 150 این است که تصور شود شیر در تمام دماها می‌تواند فشار ۱۵۰ psi را تحمل کند. در واقع Class یک رده استاندارد فشار-دما است و مقدار فشار مجاز از جداول مربوط به متریال و استاندارد تعیین می‌شود. بنابراین ۱۵۰ در Class 150 را نباید مستقیماً معادل ۱۵۰ psi در تمام شرایط دانست. برای تعیین فشار مجاز باید دمای کاری و متریال شیر مشخص باشند. این موضوع در بررسی فنی هر بال ولو کلاس ۱۵۰ اهمیت اساسی دارد.

ارتباط فشار و دما در Class 150

فشار و دما دو پارامتر وابسته در تعیین محدوده کاری شیر هستند. با تغییر دمای سیال، خواص مکانیکی متریال و ظرفیت فشارپذیری مجموعه نیز می‌تواند تغییر کند. به همین دلیل جدول Pressure-Temperature Rating برای تعیین محدوده مجاز استفاده می‌شود. در یک شیر استنلس استیل، گرید متریال بدنه و طراحی شیر در این ارزیابی نقش دارند. شرایط واقعی خط باید با ریتینگ اعلام‌شده برای همان مدل تطبیق داده شود.

نقش متریال در ریتینگ Class 150

متریال بدنه یکی از عوامل مهم در تعیین رفتار شیر تحت فشار و دما است. در بال ولوهای استنلس استیل ممکن است گریدهایی مانند CF8، CF8M، CF3 یا CF3M در طراحی بدنه به کار روند. این گریدها از نظر ترکیب و خواص می‌توانند با یکدیگر تفاوت داشته باشند. بنابراین دو شیر با Class 150 ممکن است از نظر محدوده مجاز فشار و دما مشخصات یکسانی نداشته باشند. جدول ریتینگ واقعی محصول باید مبنای بررسی قرار گیرد.

نقش بدنه در تحمل فشار

بدنه بال ولو بخش اصلی فشاربر شیر محسوب می‌شود و باید برای شرایط طراحی مناسب باشد. ضخامت، هندسه بدنه، نوع ساخت و متریال از عوامل مؤثر بر رفتار آن در برابر فشار هستند. طراحی بدنه در شیرهای مختلف می‌تواند Cast یا Forged باشد و این موضوع باید از مشخصات واقعی مدل مشخص شود. وجود عبارت استنلس استیل به‌تنهایی اطلاعات کاملی درباره ساختار بدنه ارائه نمی‌کند. مشخصات فنی و استاندارد ساخت باید در کنار Class بررسی شوند.

تأثیر Ball و Trim بر عملکرد شیر

اگرچه بدنه نقش اصلی در تحمل فشار دارد، سایر قطعات داخلی نیز در عملکرد کلی شیر مؤثر هستند. Ball، Stem، Seat و سایر اجزای Trim باید برای شرایط فشار، دما و سیال مناسب باشند. جنس این قطعات الزاماً با جنس بدنه یکسان نیست. برای مثال، CF8M بودن بدنه به معنی ۳۱۶L بودن تمام قطعات داخلی نیست. بنابراین بررسی Trim باید به‌صورت مستقل از Body Material انجام شود.

نقش Seat در شیر کلاس ۱۵۰

Seat یکی از اجزای مهم در آب‌بندی بال ولو است و انتخاب آن باید با شرایط فشار و دمای سرویس هماهنگ باشد. برخی مدل‌ها از سیت‌های نرم و برخی طراحی‌ها از ساختارهای متفاوت آب‌بندی استفاده می‌کنند. فشار سیال می‌تواند روی رفتار تماس میان Ball و Seat اثر بگذارد. دمای بالا نیز ممکن است خواص مواد آب‌بندی را تغییر دهد. بنابراین Class 150 به‌تنهایی برای تعیین مناسب بودن یک Seat کافی نیست و باید محدوده کاری آن بررسی شود.

تفاوت Full Bore و Reduced Bore در کلاس ۱۵۰

Class 150 مشخص‌کننده نوع Bore نیست و یک شیر کلاس ۱۵۰ می‌تواند بسته به طراحی Full Bore یا Reduced Bore باشد. در Full Bore، مسیر عبور داخلی معمولاً به قطر داخلی خط نزدیک‌تر است. در Reduced Bore، قطر مسیر داخلی کوچک‌تر طراحی می‌شود و می‌تواند روی افت فشار و رفتار جریان اثر بگذارد. انتخاب Bore باید بر اساس نیاز فرایند و مشخصات جریان انجام شود. بنابراین Class و Bore دو مشخصه مستقل هستند و نباید با یکدیگر اشتباه گرفته شوند.

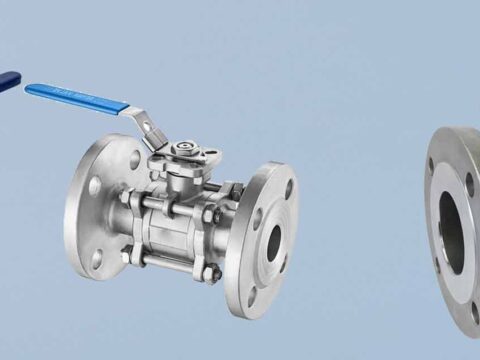

Class 150 و اتصال فلنجی

در بال ولوهای فلنجدار، Class باید با مشخصات فلنج و سیستم لوله‌کشی هماهنگ باشد. نوع Face مانند RF یا RTJ، سایز اسمی و الگوی سوراخ‌کاری از مواردی هستند که هنگام اتصال باید بررسی شوند. ASME B16.5 برای فلنج‌ها و اتصالات در محدوده NPS 1/2 تا NPS 24 کاربرد دارد. برای سایزهای بزرگ‌تر، استانداردهایی مانند ASME B16.47 مطرح می‌شوند. در سایزهای بزرگ تحت B16.47، Series A یا Series B نیز باید مشخص باشد.

نقش ASME B16.34 در Class 150

ASME B16.34 یکی از استانداردهای مهم مرتبط با شیرهای فلنجدار، رزوه‌ای و جوشی است و الزامات مشخصی را برای طراحی و ریتینگ شیرها پوشش می‌دهد. هنگام بررسی یک بال ولو کلاس ۱۵۰، این استاندارد می‌تواند یکی از مراجع مهم طراحی و ساخت باشد. با این حال وجود نام استاندارد در دیتاشیت به معنی یکسان بودن تمام مشخصات مدل‌های مختلف نیست. متریال، طراحی، سایز و سایر الزامات باید به‌صورت جداگانه بررسی شوند. اطلاعات واقعی محصول همچنان مرجع اصلی برای مشخصات همان شیر است.

ارتباط Class 150 با ASME B16.5

ASME B16.5 عمدتاً ابعاد و مشخصات فلنج‌ها و اتصالات فلنجی را در محدوده تعیین‌شده پوشش می‌دهد. این استاندارد اطلاعاتی مانند ابعاد فلنج، سوراخ‌کاری و برخی مشخصات سطح اتصال را مشخص می‌کند. بنابراین در یک بال ولو فلنجدار کلاس ۱۵۰، باید Class و سایز شیر با فلنج خط هماهنگ باشند. B16.5 برای NPS 1/2 تا NPS 24 کاربرد دارد. برای سایزهای بزرگ‌تر، بررسی استاندارد مناسب دیگری مانند B16.47 ضروری است.

Class 150 در سایزهای بزرگ

با افزایش سایز شیر، ابعاد فلنج، وزن شیر و نیروهای مکانیکی اهمیت بیشتری پیدا می‌کنند. برای سایزهای بزرگ‌تر از محدوده B16.5، استاندارد ASME B16.47 می‌تواند مطرح باشد. در این محدوده، تفاوت Series A و Series B باید در مشخصات فلنج مورد توجه قرار گیرد. بنابراین ذکر تنها NPS و Class ممکن است برای شناسایی کامل اتصال کافی نباشد. دیتاشیت باید نوع استاندارد و سری فلنج را برای سایزهای مشمول مشخص کند.

فشار کاری واقعی شیر چگونه بررسی می‌شود؟

برای بررسی فشار کاری واقعی یک بال ولو کلاس ۱۵۰، ابتدا باید دمای سرویس مشخص شود. سپس متریال بدنه و Pressure-Temperature Rating سازنده بررسی می‌شود. فشار طراحی خط نیز باید با فشار مجاز شیر تطبیق داده شود. اگر فشار یا دمای سیستم در محدوده نامشخصی قرار داشته باشد، نباید بر اساس عنوان Class به تنهایی تصمیم گرفت. اطلاعات واقعی باید از مدارک فنی و جدول ریتینگ مدل مورد نظر استخراج شود.

تأثیر دمای بالا بر شیر کلاس ۱۵۰

افزایش دما می‌تواند روی بدنه، Seat، Packing و سایر اجزای شیر اثر بگذارد. در برخی متریال‌ها با افزایش دما، ظرفیت تحمل فشار کاهش پیدا می‌کند. همچنین نوع سیت و آب‌بندی ساقه باید برای دمای واقعی سرویس مناسب باشد. به همین دلیل استفاده از یک شیر Class 150 در دمای بالا بدون بررسی Pressure-Temperature Rating صحیح نیست. دمای حداقل و حداکثر واقعی خط باید در زمان انتخاب مشخص باشد.

تأثیر سیال بر انتخاب Class 150

Class 150 به‌تنهایی سازگاری شیر با یک سیال خاص را مشخص نمی‌کند. نوع سیال باید از نظر خورندگی، فشار، دما، ویسکوزیته، وجود ذرات و ترکیبات شیمیایی بررسی شود. ممکن است دو سیال با فشار یکسان، به دلیل تفاوت شیمیایی به متریال‌های متفاوتی نیاز داشته باشند. در بال ولو استیل، Body، Ball، Stem، Seat و Packing باید در برابر شرایط سیال مناسب باشند. بنابراین ریتینگ فشار و سازگاری شیمیایی باید هم‌زمان بررسی شوند.

کاربرد Class 150 در خطوط آب

شیرهای توپی استنلس استیل کلاس ۱۵۰ می‌توانند در برخی خطوط آب صنعتی و فرایندی مورد استفاده قرار گیرند، مشروط بر اینکه شرایط واقعی با ریتینگ شیر سازگار باشد. کیفیت آب، میزان کلراید، دما و فشار از پارامترهای مهم هستند. نوع Seat نیز باید برای شرایط کاری انتخاب شود. در محیط‌های دارای مواد خورنده، متریال بدنه و قطعات داخلی اهمیت بیشتری پیدا می‌کند. بنابراین Class 150 تنها یکی از معیارهای انتخاب شیر برای سرویس آب است.

کاربرد Class 150 در خطوط گاز

در سرویس گاز، فشار کاری و دمای خط باید با ریتینگ شیر هماهنگ باشند. سیستم آب‌بندی Stem، نوع Seat و طراحی Ball نیز از مشخصات مهم هستند. در برخی پروژه‌ها ممکن است الزامات خاصی مانند Fire Safe یا کنترل انتشار فراری وجود داشته باشد. این قابلیت‌ها باید از مشخصات واقعی شیر و استاندارد پروژه تأیید شوند. نمی‌توان صرفاً از روی Class 150 یا استنلس استیل بودن شیر، وجود چنین ویژگی‌هایی را فرض کرد.

کاربرد Class 150 در صنایع شیمیایی

در صنایع شیمیایی، انتخاب شیر باید علاوه بر فشار و دما بر اساس سازگاری متریال با سیال انجام شود. نوع ماده شیمیایی، غلظت، دما و شرایط فرایند می‌توانند روی انتخاب گرید استنلس استیل و Seat اثر بگذارند. حتی بین گریدهای مختلف استنلس استیل نیز تفاوت‌هایی در مقاومت به خوردگی وجود دارد. بنابراین Class 150 تنها مشخص‌کننده بخش فشار-دما است و اطلاعات کاملی درباره سازگاری شیمیایی ارائه نمی‌کند. متریال تمام اجزای در تماس با سیال باید بررسی شوند.

تفاوت Class 150 با Class 300

Class 150 و Class 300 دو رده متفاوت فشار-دما هستند و تفاوت آن‌ها صرفاً یک عدد ساده برای فشار نیست. ابعاد، طراحی و ریتینگ فشار-دما می‌توانند میان کلاس‌های مختلف متفاوت باشند. انتخاب کلاس باید بر اساس فشار و دمای طراحی سیستم انجام شود. استفاده از کلاس بالاتر نیز بدون توجه به سایر مشخصات فنی، لزوماً به معنی مناسب بودن شیر برای هر سرویس نیست. تطابق شیر با طراحی واقعی خط باید معیار اصلی بررسی باشد.

رابطه Class با سایز شیر

Class و سایز دو مشخصه مستقل هستند و یک سایز مشخص می‌تواند در کلاس‌های مختلف طراحی شود. افزایش سایز شیر نیز به معنی تغییر خودکار Class نیست. برای هر ترکیب سایز و کلاس باید مشخصات فلنج، بدنه و طراحی مربوطه بررسی شوند. در شیرهای فلنجدار، ابعاد اتصال به استاندارد مورد استفاده وابسته است. بنابراین عبارت‌هایی مانند «بال ولو استیل سایز مشخص کلاس ۱۵۰» باید با دیتاشیت واقعی محصول تطبیق داده شوند.

تفاوت Class با PN

Class و PN دو سیستم متفاوت برای بیان رده فشار در استانداردهای مختلف هستند. Class در بسیاری از استانداردهای آمریکایی مانند ASME کاربرد دارد، در حالی که PN در سیستم‌های استاندارد دیگری برای بیان فشار نامی استفاده می‌شود. این دو عبارت را نباید بدون بررسی استاندارد مربوطه معادل مستقیم یکدیگر در نظر گرفت. تبدیل یا مقایسه آن‌ها باید بر اساس استاندارد و شرایط فنی انجام شود. برای شیرهای کلاس ۱۵۰، بهتر است مشخصات همان سیستم استاندارد به‌صورت مستقیم بررسی شود.

تست فشار در شیر کلاس ۱۵۰

تست فشار بخشی از کنترل کیفیت شیر است و روش آن باید مطابق استاندارد و الزامات پروژه انجام شود. تست بدنه و تست آب‌بندی از نظر هدف و روش می‌توانند تفاوت داشته باشند. API 598 یکی از استانداردهای شناخته‌شده برای بازرسی و تست شیرها است و در صورت اعمال به محصول باید مشخصات آن بررسی شود. فشار تست نیز نباید با فشار کاری مجاز شیر اشتباه گرفته شود. شرایط تست باید طبق روش استاندارد و مدارک فنی تعیین شود.

اهمیت Face-to-Face در شیر کلاس ۱۵۰

Class 150 به‌تنهایی ابعاد Face-to-Face شیر را مشخص نمی‌کند. طول واقعی شیر به طراحی، نوع و استاندارد ابعادی آن وابسته است. ASME B16.10 برای ابعاد Face-to-Face و End-to-End برخی انواع شیرها مورد استفاده قرار می‌گیرد. در زمان طراحی خط باید فضای مورد نیاز برای نصب و تعمیرات نیز در نظر گرفته شود. اندازه واقعی هر مدل باید از دیتاشیت سازنده تأیید شود و نباید صرفاً بر اساس Class فرض شود.

نقش گسکت و پیچ‌ها در اتصال کلاس ۱۵۰

اتصال فلنجی تنها با انتخاب شیر و فلنج مناسب کامل نمی‌شود و گسکت و پیچ‌ها نیز باید با سیستم هماهنگ باشند. نوع Face فلنج، جنس گسکت و شرایط فشار و دما بر عملکرد اتصال اثر دارند. پیچ‌ها نیز باید از نظر متریال و روش سفت‌کاری مناسب باشند. هم‌راستایی فلنج‌ها و توزیع یکنواخت نیروی پیچ‌ها در آب‌بندی اهمیت دارند. بنابراین عملکرد اتصال Class 150 نتیجه هماهنگی مجموعه فلنج، گسکت، پیچ و بدنه شیر است.

Class 150 و انتخاب Actuator

وجود Actuator به‌تنهایی ربطی به Class شیر ندارد، اما شرایط فشار و طراحی داخلی می‌توانند روی گشتاور مورد نیاز اثر بگذارند. برای انتخاب عملگر باید Torque Requirement واقعی شیر مشخص باشد. تعداد سیکل‌های کاری، سرعت عملکرد و شرایط فرایند نیز باید در نظر گرفته شوند. اگر فشار سیال روی گشتاور عملکرد اثر داشته باشد، این موضوع باید در محاسبات لحاظ شود. عملگر باید با مشخصات واقعی Stem و شیر هماهنگ باشد.

بررسی مشخصات Class 150 در دیتاشیت

در دیتاشیت باید حداقل Class، NPS، Body Material، Seat Material، Bore، End Connection و Pressure-Temperature Rating بررسی شوند. برای شیرهای فلنجدار، نوع Face و استاندارد فلنج نیز اهمیت دارند. اطلاعات مربوط به تست، استاندارد طراحی و متریال قطعات نیز باید با الزامات پروژه تطبیق داده شوند. در سایزهای بزرگ، استاندارد و Series فلنج باید به‌طور مشخص درج شده باشد. این اطلاعات امکان بررسی دقیق‌تر تناسب شیر با خط فرایندی را فراهم می‌کنند.

جدول پارامترهای مهم در بررسی Class 150

پارامتر	مورد قابل بررسی
Class	رده فشار-دما
NPS	سایز اسمی شیر
Body Material	جنس بدنه فشاربر
Seat	جنس و محدوده کاری سیت
Temperature	حداقل و حداکثر دمای سرویس
Pressure	فشار واقعی و طراحی خط
Flange	نوع و استاندارد اتصال
Face	RF، RTJ یا طراحی مربوطه
Bore	Full Bore یا Reduced Bore
Testing	استاندارد و روش تست
Trim	جنس Ball، Stem و سایر قطعات
Actuation	گشتاور و نوع عملگر در مدل‌های اتوماتیک

این پارامترها باید در کنار شرایط واقعی فرایند بررسی شوند و هیچ‌کدام به‌تنهایی تعیین‌کننده مناسب بودن شیر نیستند.

خطاهای رایج در تفسیر Class 150

یکی از رایج‌ترین خطاها، برابر دانستن Class 150 با فشار ثابت ۱۵۰ psi در تمام دماها است. اشتباه دیگر، فرض این است که تمام شیرهای کلاس ۱۵۰ از نظر متریال و محدوده کاری یکسان هستند. همچنین نباید Class را با سایز یا نوع Bore اشتباه گرفت. وجود Class 150 نیز به‌تنهایی سازگاری شیر با هر نوع سیال را تضمین نمی‌کند. بررسی Pressure-Temperature Rating، متریال و شرایط واقعی سرویس برای تفسیر صحیح Class ضروری است.

چک‌لیست بررسی بال ولو استیل کلاس ۱۵۰

پیش از بررسی یک شیر توپی استنلس استیل کلاس ۱۵۰، ابتدا فشار و دمای واقعی خط را مشخص کنید. سپس متریال بدنه، Ball، Stem، Seat و سایر اجزای مرتبط با سیال بررسی شوند. نوع Bore، اتصال فلنجی، Face، استاندارد طراحی و تست نیز باید مشخص باشند. در ادامه ابعاد Face-to-Face و فضای نصب با نقشه خط تطبیق داده شوند. این بررسی مرحله‌به‌مرحله باعث می‌شود Class 150 در کنار سایر مشخصات فنی و نه به‌صورت یک عدد مستقل ارزیابی شود.
