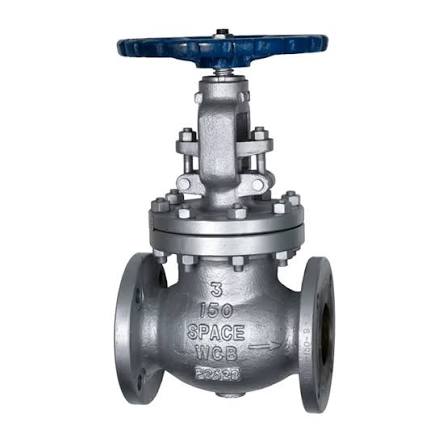

متریال بدنه، سوزن، استم، سیت و سایر اجزای شیر سوزنی کلاس ۱۵۰

انتخاب متریال در شیر سوزنی فولادی کلاس ۱۵۰ فلنجدار یکی از مهم‌ترین بخش‌های مشخصات فنی این نوع ولو محسوب می‌شود. عملکرد مناسب شیر در برابر فشار، دما، خوردگی، سایش و شرایط مختلف فرآیندی تا حد زیادی به جنس بدنه و قطعات داخلی آن وابسته است.

عبارت «شیر سوزنی فولادی» به تنهایی اطلاعات کافی درباره متریال محصول ارائه نمی‌کند؛ زیرا بدنه، سوزن، استم، سیت، بونت، پکینگ و سایر اجزا می‌توانند از متریال‌های متفاوتی ساخته شوند. در نتیجه برای بررسی دقیق یک شیر صنعتی باید گرید متریال هر قطعه در دیتاشیت مشخص باشد.

اجزای اصلی شیر سوزنی

یک شیر سوزنی معمولاً از چند بخش اصلی تشکیل شده است که هر کدام وظیفه مشخصی در عملکرد شیر دارند.

قطعه	وظیفه اصلی
Body	تحمل فشار و ایجاد مسیر جریان
Bonnet	پوشش قسمت داخلی و محل عبور استم
Needle	تنظیم مسیر عبور سیال
Stem	انتقال حرکت به سوزن
Seat	ایجاد سطح آب‌بندی
Packing	جلوگیری از نشت اطراف استم
Handwheel	کنترل دستی شیر
Gasket	آب‌بندی محل اتصال
Flange	اتصال شیر به خط لوله

جنس هر یک از این قطعات باید متناسب با فشار، دما، نوع سیال و شرایط محیطی انتخاب شود.

متریال بدنه شیر سوزنی

Body مهم‌ترین قطعه تحت فشار شیر است. بدنه باید استحکام مکانیکی کافی برای تحمل فشار داخلی و مقاومت مناسب در برابر شرایط سرویس داشته باشد.

در شیرهای سوزنی فولادی، بدنه می‌تواند از فولاد کربنی یا استنلس استیل ساخته شود. انتخاب بین این متریال‌ها به نوع سیال، دما، فشار و میزان خورندگی محیط بستگی دارد.

برخی گریدهای مورد استفاده در صنایع بر اساس استانداردهای ASTM تعریف می‌شوند. برای قطعات فولادی فورج‌شده، گریدهایی مانند ASTM A105 و برای برخی قطعات ریختگی فولاد کربنی، ASTM A216 در صنایع متداول هستند.

گرید دقیق بدنه باید همیشه از دیتاشیت سازنده مشخص شود.

فولاد کربنی در بدنه

فولاد کربنی در بسیاری از خطوط صنعتی برای سرویس‌های عمومی مورد استفاده قرار می‌گیرد. این متریال از نظر استحکام مکانیکی مناسب بوده و در شرایط مشخص می‌تواند گزینه مناسبی برای بدنه شیر باشد.

با این حال، فولاد کربنی در برابر برخی محیط‌های خورنده به اندازه استنلس استیل مقاوم نیست. بنابراین در سرویس‌های دارای ترکیبات خورنده، رطوبت بالا یا شرایط شیمیایی خاص، انتخاب متریال باید بر اساس آنالیز واقعی سیال انجام شود.

استنلس استیل در شیر سوزنی

استنلس استیل به دلیل مقاومت بالاتر در برابر خوردگی در بسیاری از سرویس‌های صنعتی کاربرد دارد. گریدهای مختلف این خانواده خواص متفاوتی دارند و انتخاب گرید باید بر اساس شرایط فرآیند انجام شود.

استفاده از استنلس استیل لزوماً به معنی مناسب بودن شیر برای تمام سیالات خورنده نیست. نوع ماده شیمیایی، غلظت، دما و فشار می‌توانند روی انتخاب گرید مناسب تأثیر بگذارند.

متریال سوزن یا Needle

سوزن مهم‌ترین قطعه متحرک در مسیر جریان است و وظیفه تنظیم میزان عبور سیال را بر عهده دارد.

این قطعه باید از نظر مقاومت مکانیکی و سایشی مناسب باشد. در برخی طراحی‌ها، سوزن از استنلس استیل یا آلیاژهای مقاوم ساخته می‌شود.

سطح سوزن نیز اهمیت دارد، زیرا تماس مداوم آن با سیت می‌تواند باعث ایجاد سایش شود. در نتیجه جنس و کیفیت سطح سوزن باید با نوع سرویس و تعداد دفعات تنظیم شیر متناسب باشد.

متریال استم

Stem حرکت هندویل را به قسمت داخلی شیر منتقل می‌کند. این قطعه باید در برابر نیروهای مکانیکی، خوردگی و سایش مقاومت کافی داشته باشد.

استنلس استیل یکی از متریال‌های متداول برای ساخت استم است، اما گرید دقیق آن باید از مشخصات فنی محصول استخراج شود.

در انتخاب استم، مواردی مانند دمای کاری، نوع سیال، شرایط محیطی و تعداد دفعات باز و بسته شدن شیر باید مورد توجه قرار گیرند.

متریال سیت

Seat محل تماس عضو داخلی شیر با بدنه یا سطح آب‌بندی است و نقش اصلی در قطع جریان و کنترل نشتی دارد.

سیت ممکن است به صورت فلزی یا با استفاده از مواد مهندسی‌شده طراحی شود. انتخاب آن به فشار، دما، نوع سیال و نیاز آب‌بندی بستگی دارد.

جدول زیر نمونه‌ای از گزینه‌های متریالی برای سیت را نشان می‌دهد:

نوع سیت	ویژگی عمومی	کاربرد متداول
Metal Seat	مقاومت مناسب در دمای بالا	بخار و سرویس‌های حرارتی
PTFE	آب‌بندی مناسب در محدوده دمایی مشخص	برخی سرویس‌های عمومی
Graphite-based	عملکرد مناسب در دماهای بالا	سرویس‌های حرارتی
Alloy Seat	مقاومت بیشتر در برابر برخی شرایط خورنده و سایشی	سرویس‌های خاص

انتخاب نهایی باید بر اساس مشخصات سازنده و شرایط واقعی فرآیند انجام شود.

پکینگ و آب‌بندی استم

Packing وظیفه جلوگیری از خروج سیال از اطراف استم را بر عهده دارد. این قسمت در شیرهای صنعتی اهمیت زیادی دارد، زیرا عملکرد نامناسب پکینگ می‌تواند منجر به نشتی خارجی شود.

مواد مختلفی برای پکینگ مورد استفاده قرار می‌گیرند که انتخاب آنها به دما، فشار و نوع سیال بستگی دارد.

متریال پکینگ	ویژگی کلی
PTFE	مناسب برای محدوده دمایی مشخص
Graphite	کاربرد در دماهای بالاتر
Braided Packing	استفاده در برخی طراحی‌های صنعتی
Specialized Packing	برای سرویس‌های خاص

محدوده دمایی و شیمیایی پکینگ باید از مشخصات فنی محصول بررسی شود.

بونت یا Bonnet

Bonnet قسمت بالایی بدنه است و استم از طریق آن وارد بخش داخلی شیر می‌شود. این قطعه می‌تواند با طراحی‌های مختلفی مانند Screw-In یا Bolted ساخته شود.

نوع بونت روی تعمیرپذیری، ساختار شیر و در برخی مدل‌ها روی ابعاد کلی محصول تأثیر دارد.

در شیرهای فلنجدار صنعتی، بونت باید از نظر جنس و طراحی با بدنه و شرایط فشار و دمای سرویس هماهنگ باشد.

هندویل

Handwheel برای کنترل دستی شیر استفاده می‌شود. در مدل‌های دستی، چرخش هندویل باعث حرکت استم و تغییر موقعیت سوزن نسبت به سیت می‌شود.

جنس هندویل معمولاً به گونه‌ای انتخاب می‌شود که استحکام مکانیکی کافی داشته باشد. قطر هندویل نیز بر اساس طراحی شیر تعیین می‌شود و روی نیروی مورد نیاز برای عملکرد دستی تأثیر دارد.

گسکت فلنج

در شیر فلنجدار، Gasket بین دو سطح فلنج قرار می‌گیرد و برای ایجاد آب‌بندی در محل اتصال استفاده می‌شود.

انتخاب گسکت باید با توجه به فشار، دما، نوع سیال، جنس فلنج و نوع Facing انجام شود.

گسکت‌های مورد استفاده در صنایع می‌توانند از مواد مختلفی ساخته شوند، بنابراین نباید تنها بر اساس سایز شیر انتخاب شوند.

فلنج و متریال آن

فلنج بخشی از شیر است که اتصال آن به خط لوله را فراهم می‌کند. متریال فلنج باید با شرایط فشار و دما و الزامات استاندارد محصول سازگار باشد.

در شیرهای فولادی، فلنج می‌تواند از فولاد کربنی یا استنلس استیل ساخته شود. در برخی طراحی‌ها نیز جنس فلنج با بدنه یکسان یا متناسب با آن انتخاب می‌شود.

مشخصات دقیق فلنج شامل جنس، سایز، کلاس فشار، استاندارد و نوع Facing باید در دیتاشیت درج شود.

جدول پیشنهادی متریال اجزای شیر

برای یک دیتاشیت صنعتی می‌توان مشخصات متریال را به صورت زیر ثبت کرد:

قطعه	نام انگلیسی	متریال
بدنه	Body	مشخص شود
بونت	Bonnet	مشخص شود
سوزن	Needle	مشخص شود
استم	Stem	مشخص شود
سیت	Seat	مشخص شود
پکینگ	Packing	مشخص شود
گسکت	Gasket	مشخص شود
فلنج	Flange	مشخص شود
هندویل	Handwheel	مشخص شود

در این جدول بهتر است به جای عبارت کلی مانند Stainless Steel، گرید دقیق متریال نیز درج شود.

متریال و دمای کاری

متریال قطعات شیر باید با دمای کاری سازگار باشد. این موضوع برای قطعات آب‌بندی اهمیت بیشتری دارد.

برای مثال ممکن است بدنه فولادی از نظر مکانیکی توان تحمل یک دمای مشخص را داشته باشد، اما نوع پکینگ یا سیت استفاده‌شده برای همان دما مناسب نباشد.

به همین دلیل محدوده دمایی شیر باید بر اساس ضعیف‌ترین جزء مؤثر در سرویس و الزامات سازنده بررسی شود.

متریال و نوع سیال

نوع سیال یکی از عوامل اصلی در انتخاب متریال است. آب، بخار، گاز، روغن، مواد شیمیایی و سیالات فرآیندی هر کدام شرایط متفاوتی دارند.

برای انتخاب متریال مناسب، اطلاعات زیر اهمیت دارند:

• ترکیب شیمیایی سیال
• غلظت مواد
• دما
• فشار
• میزان خورندگی
• وجود ذرات جامد
• سرعت جریان
• شرایط محیطی

در سرویس‌های خورنده، انتخاب متریال بدون بررسی ترکیب شیمیایی سیال می‌تواند باعث کاهش عمر شیر شود.

مقاومت در برابر خوردگی

خوردگی یکی از مهم‌ترین عوامل مؤثر بر عمر تجهیزات صنعتی است. بدنه و قطعات داخلی باید متناسب با محیط انتخاب شوند.

در برخی کاربردها ممکن است بدنه فولاد کربنی و قطعات داخلی از استنلس استیل یا آلیاژ مقاوم‌تر انتخاب شوند. این ترکیب می‌تواند بر اساس شرایط سرویس و طراحی سازنده تعیین شود.

در سرویس‌هایی که احتمال خوردگی شدید وجود دارد، بررسی استانداردها و الزامات متریال پروژه اهمیت بیشتری پیدا می‌کند.

مقاومت در برابر سایش

سوزن و سیت در زمان کنترل جریان با یکدیگر درگیر هستند و ممکن است تحت تأثیر سایش قرار بگیرند. این موضوع در سرویس‌هایی که تعداد دفعات تنظیم زیاد است یا سیال حاوی ذرات است، اهمیت بیشتری دارد.

استفاده از متریال مناسب و طراحی صحیح سوزن و سیت می‌تواند به افزایش عمر عملیاتی شیر کمک کند.

Trim در شیر سوزنی

اصطلاح Trim معمولاً برای مجموعه‌ای از قطعات داخلی شیر به کار می‌رود. بسته به استاندارد و طراحی سازنده، محدوده قطعاتی که تحت عنوان Trim قرار می‌گیرند ممکن است متفاوت باشد.

در یک مشخصات فنی کامل بهتر است گرید متریال قطعات اصلی Trim به‌صورت جداگانه درج شود تا ابهامی در مورد جنس اجزای داخلی وجود نداشته باشد.

متریال شیر برای خطوط بخار

در خطوط بخار، دمای سیال اهمیت زیادی دارد. به همین دلیل علاوه بر بدنه، باید جنس سیت، استم، پکینگ و گسکت نیز بررسی شود.

برای سرویس بخار معمولاً استفاده از مواد مقاوم به دما در قسمت‌های آب‌بندی اهمیت ویژه‌ای دارد. انتخاب متریال باید بر اساس فشار و دمای واقعی بخار انجام شود.

متریال برای سیالات فرآیندی

در خطوط فرآیندی، ترکیب سیال می‌تواند پیچیده‌تر باشد. وجود مواد خورنده، ترکیبات شیمیایی یا شرایط دمایی خاص باعث می‌شود انتخاب متریال با دقت بیشتری انجام شود.

در چنین شرایطی، عبارت «فولادی» برای تعیین متریال کافی نیست و گرید دقیق بدنه و قطعات داخلی باید مشخص شود.

جدول انتخاب اولیه متریال

شرایط سرویس	موارد متریالی مهم
آب صنعتی	مقاومت خوردگی و آب‌بندی
بخار	مقاومت دمایی سیت و پکینگ
گاز	آب‌بندی استم و سازگاری متریال
سیال خورنده	انتخاب گرید مقاوم به خوردگی
سیال دارای ذرات	مقاومت سیت و سوزن در برابر سایش
دمای بالا	بدنه، سیت، پکینگ و گسکت مقاوم به دما
سرویس عمومی	متریال استاندارد متناسب با فشار و دما

این جدول یک راهنمای اولیه است و انتخاب نهایی باید بر اساس مشخصات واقعی فرآیند انجام شود.

اطلاعات متریالی مورد نیاز در دیتاشیت

برای اینکه مشخصات یک شیر سوزنی فولادی کلاس ۱۵۰ کامل باشد، بهتر است اطلاعات متریالی به صورت دقیق در دیتاشیت درج شود:

Body Material، Bonnet Material، Stem Material، Needle Material، Seat Material، Packing Material، Gasket Material، Flange Material و Trim Material.

در کنار نام متریال، درج استاندارد و گرید نیز اهمیت دارد.

برای مثال عبارت «Carbon Steel Body» اطلاعات محدودی ارائه می‌کند، در حالی که ذکر استاندارد و گرید دقیق، امکان بررسی فنی و تطبیق با الزامات پروژه را فراهم می‌سازد.

کنترل متریال هنگام بررسی فنی

در پروژه‌های صنعتی، متریال اعلام‌شده در دیتاشیت باید با مدارک فنی سازنده مطابقت داشته باشد. در صورت نیاز، مدارکی مانند Material Certificate می‌توانند برای تأیید گرید متریال مورد بررسی قرار گیرند.

همچنین در پروژه‌هایی که الزامات متریالی خاص دارند، باید مشخص شود که متریال تمام قطعات تحت فشار و قطعات داخلی مطابق مشخصات پروژه انتخاب شده‌اند.

چک‌لیست متریال شیر سوزنی

مورد	اطلاعات مورد نیاز
Body	گرید و استاندارد
Bonnet	گرید و استاندارد
Needle	متریال
Stem	گرید متریال
Seat	نوع و گرید
Packing	نوع متریال
Gasket	نوع و متریال
Flange	گرید و استاندارد
Trim	مشخصات کامل
Material Certificate	در صورت نیاز پروژه

متریال شیر سوزنی فولادی کلاس ۱۵۰ فلنجدار باید بر اساس فشار، دما، نوع سیال، خوردگی، سایش و شرایط واقعی فرآیند تعیین شود. بررسی جداگانه بدنه و قطعات داخلی نیز اهمیت دارد، زیرا عملکرد کل شیر به سازگاری تمام اجزای آن با سرویس وابسته است.
