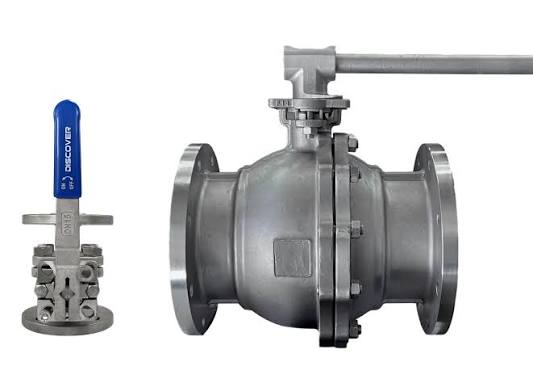

در بال ولو استنلس استیل، متریال بدنه و تریم از مهمترین عوامل مؤثر بر عملکرد، دوام و محدوده کاربرد شیر هستند. بدنه وظیفه تحمل فشار داخلی و ایجاد ساختار اصلی شیر را بر عهده دارد، در حالی که تریم شامل مجموعهای از قطعات داخلی و عملکردی است که در آببندی، حرکت و تماس با سیال نقش دارند. انتخاب این متریالها باید بر اساس فشار، دما، نوع سیال و شرایط خوردگی انجام شود. استفاده از یک گرید استنلس استیل در بدنه لزوماً به معنی استفاده از همان گرید در تمام قطعات داخلی نیست. به همین دلیل بررسی جداگانه Body Material و Trim Material در مشخصات فنی بال ولو اهمیت زیادی دارد.
متریال بدنه بال ولو چه نقشی دارد؟
بدنه اصلیترین بخش فشاربر در یک بال ولو است و باید توانایی تحمل فشار داخلی، تنشهای مکانیکی و شرایط دمایی سرویس را داشته باشد. در بال ولوهای استنلس استیل ریختگی، گریدهایی مانند CF8 و CF8M کاربرد گستردهای دارند. انتخاب بدنه تنها بر اساس مقاومت خوردگی انجام نمیشود و Pressure-Temperature Rating نیز باید با متریال و طراحی شیر هماهنگ باشد. ضخامت، روش ساخت، نوع طراحی بدنه و الزامات استاندارد نیز در عملکرد نهایی مؤثر هستند. بنابراین جنس بدنه باید در کنار سایر مشخصات فنی شیر بررسی شود.
CF8 و CF8M در ساخت بدنه
CF8 و CF8M از گریدهای شناختهشده فولاد زنگنزن ریختگی هستند که بهترتیب با خانوادههای ۳۰۴ و ۳۱۶ ارتباط دارند. CF8 در بسیاری از سرویسهای عمومی و محیطهایی با خورندگی معمولی استفاده میشود. CF8M به دلیل وجود مولیبدن، در بسیاری از محیطهای حاوی کلراید مقاومت به خوردگی بیشتری نسبت به CF8 دارد. انتخاب بین این دو گرید باید بر اساس شرایط واقعی سیال و محیط انجام شود. اطلاعات دقیق متریال بدنه باید در دیتاشیت و مدارک متریال قابل ردیابی باشد.
تفاوت متریال بدنه و تریم
در یک بال ولو استیل، عبارت Trim به مجموعه قطعاتی اشاره دارد که بسته به استاندارد و سازنده میتواند شامل اجزایی مانند توپ، ساقه و قطعات داخلی مرتبط با عملکرد شیر باشد. این قطعات ممکن است از گریدهایی متفاوت با بدنه ساخته شوند. برای مثال ممکن است بدنه از CF8M باشد، در حالی که توپ یا ساقه از گرید دیگری از استنلس استیل انتخاب شده باشد. دلیل این تفاوت میتواند نیاز به مقاومت در برابر سایش، خوردگی یا شرایط مکانیکی خاص باشد. بنابراین بررسی تنها جنس بدنه برای ارزیابی کامل شیر کافی نیست.
متریال توپ در بال ولو استیل
توپ یا Ball یکی از اصلیترین قطعات متحرک بال ولو است و با چرخش خود مسیر عبور سیال را باز یا بسته میکند. سطح توپ باید با سیت هماهنگی مناسبی داشته باشد تا عملکرد آببندی تحت شرایط کاری حفظ شود. مقاومت در برابر خوردگی و کیفیت سطح توپ نیز اهمیت زیادی دارد، زیرا آسیب سطحی میتواند روی عملکرد سیت تأثیر بگذارد. بسته به طراحی شیر، توپ میتواند از استنلس استیل یا آلیاژهای دیگر ساخته شود. گرید دقیق توپ باید در مشخصات فنی همان مدل بررسی شود و نباید صرفاً بر اساس جنس بدنه فرض شود.
نقش متریال ساقه در عملکرد شیر
Stem یا ساقه وظیفه انتقال حرکت از اهرم یا عملگر به توپ را بر عهده دارد و در هر بار باز و بسته شدن تحت تنشهای مکانیکی قرار میگیرد. این قطعه باید در برابر خوردگی و سایش مقاومت مناسبی داشته باشد و از نظر استحکام نیز با طراحی شیر هماهنگ باشد. انتخاب متریال ساقه به نوع شیر، فشار، دما و شرایط سرویس بستگی دارد. در برخی طراحیها، جزئیات مربوط به ساقه و اتصال آن به توپ اهمیت ویژهای پیدا میکند. به همین دلیل Stem Material باید بهصورت مستقل در دیتاشیت بررسی شود.
نقش سیت در تریم بال ولو
Seat یکی از مهمترین اجزای آببندی در شیر توپی است و وظیفه ایجاد تماس مناسب با توپ در وضعیت بسته را دارد. برخلاف بدنه، سیت معمولاً از مواد پلیمری، مهندسیشده یا در برخی طراحیها از مواد فلزی ساخته میشود. PTFE و RPTFE از جمله موادی هستند که در برخی طراحیهای بال ولو مورد استفاده قرار میگیرند، اما انتخاب سیت به دما، فشار، نوع سیال و طراحی شیر بستگی دارد. سازگاری شیمیایی سیت با سیال اهمیت زیادی دارد. بنابراین جنس بدنه استیل بهتنهایی تضمینکننده مناسب بودن سیت برای یک سرویس خاص نیست.
متریال Packing و آببندی ساقه
آببندی ساقه از نواحی مهم در طراحی بال ولو محسوب میشود، زیرا باید از خروج سیال در محل عبور Stem از بدنه جلوگیری کند. Packing میتواند از مواد مختلفی ساخته شود و انتخاب آن به دما، فشار و نوع سیال بستگی دارد. در سرویسهای خاص ممکن است الزامات ویژهای برای انتشار گاز یا شرایط دمایی وجود داشته باشد. فشار پیچش یا تنظیم Packing نیز باید مطابق طراحی شیر انجام شود. در نتیجه متریال آببندی ساقه بخشی از بررسی کامل تریم شیر است و نباید نادیده گرفته شود.
تأثیر متریال تریم بر مقاومت خوردگی
قطعات داخلی شیر ممکن است مستقیماً یا غیرمستقیم در معرض سیال قرار داشته باشند و به همین دلیل مقاومت خوردگی آنها اهمیت زیادی دارد. انتخاب یک بدنه مقاوم در برابر خوردگی در صورتی که قطعات داخلی با سیال سازگاری نداشته باشند، نمیتواند عملکرد مورد انتظار را تضمین کند. کلراید، اسیدها، مواد شیمیایی و ناخالصیهای موجود در سیال میتوانند روی انتخاب تریم اثر بگذارند. در بعضی سرویسها، خوردگی موضعی یا گالوانیکی نیز باید مورد توجه قرار گیرد. به همین دلیل جدول کامل متریال قطعات برای ارزیابی شیر اهمیت دارد.
تأثیر متریال بر عملکرد در دمای بالا
دما میتواند خواص مکانیکی و عملکرد متریالهای مختلف شیر را تغییر دهد. در دماهای بالا، علاوه بر بدنه، رفتار سیت، Packing و سایر قطعات آببندی نیز باید بررسی شود. ممکن است متریالی که در دمای محیط عملکرد مناسبی دارد، برای یک سرویس دمای بالا انتخاب مناسبی نباشد. Pressure-Temperature Rating نیز باید برای متریال و طراحی واقعی شیر بررسی شود. بنابراین انتخاب متریال در بال ولو کلاس ۱۵۰ باید همزمان با دمای کاری سیستم انجام شود.
تأثیر فشار بر انتخاب متریال بدنه
فشار داخلی یکی از عوامل اصلی در طراحی بدنه و قطعات فشاربر شیر است. Class 150 یک رده فشار-دما است و نمیتوان آن را بهعنوان فشار ثابت و مستقل از دما در نظر گرفت. متریال بدنه، طراحی شیر و دمای کاری روی فشار مجاز اثر میگذارند. همچنین فشار سیستم باید با Pressure-Temperature Rating اعلامشده برای همان شیر مطابقت داشته باشد. به همین دلیل انتخاب CF8 یا CF8M باید در کنار کلاس فشاری و شرایط دمایی بررسی شود.
نقش مقاومت سایش در انتخاب تریم
در برخی سرویسها، تریم شیر علاوه بر خوردگی با مسئله سایش نیز مواجه است. حرکت توپ در برابر سیت و عملکرد مکرر شیر میتواند روی سطوح تماس اثر بگذارد. وجود ذرات جامد در سیال یا شرایط فرایندی خاص میتواند این مسئله را تشدید کند. انتخاب متریال و طراحی مناسب قطعات داخلی میتواند در کنترل این شرایط مؤثر باشد. برای سرویسهای دارای ذرات یا شرایط ساینده، بررسی طراحی اختصاصی شیر اهمیت بیشتری پیدا میکند.
ارتباط متریال توپ و سیت
توپ و سیت دو قطعهای هستند که ارتباط مستقیم با عملکرد آببندی شیر دارند و انتخاب آنها باید بهصورت هماهنگ انجام شود. سختی، کیفیت سطح و سازگاری شیمیایی این دو قطعه میتواند روی عملکرد شیر اثر بگذارد. اگر سیال یا شرایط کاری باعث تخریب یکی از این قطعات شود، عملکرد آببندی نیز ممکن است تحت تأثیر قرار گیرد. نوع سیت باید با دمای کاری و سیال سازگار باشد و سطح توپ نیز باید کیفیت مناسبی داشته باشد. بنابراین مشخصات Ball و Seat بهتر است همیشه در کنار یکدیگر بررسی شوند.
تفاوت متریال Cast و Forged در بال ولو
بال ولوها میتوانند با بدنههای ریختگی یا فورجشده طراحی شوند و انتخاب روش ساخت روی مشخصات متریال و ساختار بدنه اثر دارد. گریدهای ریختگی مانند CF8 و CF8M در بسیاری از شیرهای صنعتی مورد استفاده قرار میگیرند. در مقابل، بدنههای فورجشده با استانداردها و گریدهای متناسب با روش ساخت مشخص میشوند. نمیتوان صرفاً بر اساس نام ۳۰۴ یا ۳۱۶ درباره روش ساخت بدنه نتیجهگیری کرد. نوع ساخت باید بهصورت مشخص در دیتاشیت و مدارک فنی محصول درج شده باشد.
نقش گریدهای ۳۰۴L و ۳۱۶L در تریم
گریدهای کمکربن ۳۰۴L و ۳۱۶L در برخی طراحیهای صنعتی مورد استفاده قرار میگیرند و کاهش کربن در آنها میتواند برای کاربردهای مرتبط با جوشکاری اهمیت داشته باشد. در ساخت قطعات ریختگی، CF3 و CF3M معمولاً با خانوادههای ۳۰۴L و ۳۱۶L مرتبط هستند. انتخاب این گریدها به روش ساخت، طراحی شیر و الزامات پروژه بستگی دارد. وجود پسوند L به معنی مناسب بودن خودکار برای هر شرایط خورنده نیست و باید شرایط سرویس نیز بررسی شود. گرید دقیق هر قطعه باید از مدارک فنی و استاندارد متریال مشخص شود.
تأثیر نوع سیال بر انتخاب تریم
نوع سیال یکی از مهمترین عوامل در تعیین متریال قطعات داخلی بال ولو است. ترکیب شیمیایی، غلظت، دما، فشار، pH و وجود ذرات یا ناخالصیها میتوانند روی رفتار متریال تأثیر بگذارند. سیالات دارای کلراید معمولاً توجه بیشتری به مقاومت خوردگی ایجاد میکنند و در برخی شرایط استفاده از خانواده ۳۱۶ مورد بررسی قرار میگیرد. در سرویسهای شیمیایی نیز سازگاری سیت و آببندی با سیال اهمیت زیادی دارد. انتخاب تریم باید بر اساس مشخصات واقعی سیال انجام شود، نه فقط نام عمومی آن.
بال ولو استیل در سرویسهای آب و سیالات عمومی
در بسیاری از خطوط آب و سیالات صنعتی عمومی، استنلس استیل ۳۰۴ یا خانواده CF8 میتواند در محدوده مشخصی از شرایط کاربرد داشته باشد. اگر محیط دارای کلراید بالا یا شرایط خورندهتر باشد، خانواده ۳۱۶ و CF8M نیز ممکن است مورد بررسی قرار گیرد. فشار و دمای خط باید با ریتینگ شیر مطابقت داشته باشد و جنس سیت نیز باید با شرایط سرویس سازگار باشد. نوع آب، میزان املاح و شرایط محیطی میتوانند در انتخاب متریال اثرگذار باشند. بنابراین حتی برای سرویس آب نیز بررسی شرایط واقعی سیستم اهمیت دارد.
بال ولو استیل در سرویسهای شیمیایی
در خطوط شیمیایی، انتخاب متریال بدنه و تریم اهمیت بیشتری پیدا میکند، زیرا سازگاری شیمیایی تمام قطعات در تماس با سیال باید بررسی شود. وجود اسیدها، بازها، کلرایدها یا ترکیبات شیمیایی خاص میتواند رفتار متریالهای مختلف را تغییر دهد. ممکن است بدنه ۳۱۶ برای یک سیال مناسب باشد، اما سیت یا Packing نیاز به متریال متفاوتی داشته باشد. در سرویسهای خاص، انتخاب تریم باید بر اساس دادههای سازگاری شیمیایی و مشخصات فرایند انجام شود. استفاده از عبارت کلی «استیل ضدزنگ» برای تأیید سازگاری یک شیر کافی نیست.
تریم فلزی و تریم نرم در بال ولو
از نظر نوع آببندی، بال ولوها میتوانند دارای طراحیهای مختلفی باشند و سیت نرم یا فلزی در کاربردهای متفاوت مورد استفاده قرار گیرد. سیتهای نرم معمولاً برای محدوده مشخصی از فشار، دما و نوع سیال طراحی میشوند، در حالی که سیتهای فلزی میتوانند برای برخی شرایط سختتر مورد توجه قرار گیرند. انتخاب بین این دو نوع طراحی به دما، فشار، سایش، سیال و الزامات نشتی بستگی دارد. بنابراین اصطلاح «بال ولو استیل» بهتنهایی نوع سیت را مشخص نمیکند. اطلاعات Seat Material و Seat Design باید از دیتاشیت همان مدل بررسی شود.
تأثیر متریال تریم بر طول عمر شیر
عمر کاری بال ولو تنها به جنس بدنه وابسته نیست و عملکرد قطعات داخلی نیز نقش مهمی دارد. سایش توپ و سیت، خوردگی ساقه، تخریب Packing و تغییر خواص مواد آببندی میتوانند روی عملکرد شیر اثر بگذارند. انتخاب صحیح تریم متناسب با شرایط سرویس میتواند احتمال خرابی زودهنگام را کاهش دهد. تعداد دفعات باز و بسته شدن شیر نیز باید در نظر گرفته شود، زیرا شیرهای با سیکل کاری بالا شرایط متفاوتی نسبت به شیرهای قطع و وصل کمتعداد دارند. به همین دلیل Duty Cycle نیز در بررسی طراحی شیر اهمیت دارد.
بررسی متریال در دیتاشیت بال ولو
دیتاشیت یکی از مهمترین مدارک برای شناسایی متریال واقعی شیر است. در این مدرک باید اطلاعاتی مانند Body Material، Ball Material، Stem Material، Seat Material و Packing مشخص شده باشد. همچنین سایز، کلاس فشار، نوع اتصال، Bore، استاندارد طراحی و الزامات تست باید بررسی شوند. اگر متریال یک قطعه در دیتاشیت مشخص نشده باشد، نمیتوان صرفاً از روی جنس بدنه درباره آن نتیجهگیری کرد. بررسی کامل جدول متریال امکان مقایسه دقیقتر طراحی شیر با شرایط سرویس را فراهم میکند.
اهمیت گواهی متریال قطعات فشاربر
Material Certificate میتواند برای بررسی ترکیب شیمیایی و خواص مکانیکی متریال قطعات مشخصشده مورد استفاده قرار گیرد. در پروژههای صنعتی حساس، قابلیت ردیابی متریال و Heat Number نیز ممکن است جزو الزامات کنترل کیفیت باشد. این مدارک به تطبیق گرید واقعی قطعه با مشخصات فنی کمک میکنند. نوع و سطح گواهی مورد نیاز به مشخصات پروژه و الزامات کارفرما بستگی دارد. برای ارزیابی دقیق شیر، مدارک متریال باید در کنار دیتاشیت و استانداردهای مربوط به محصول بررسی شوند.
ارتباط متریال با استانداردهای طراحی و تست
متریال بدنه و تریم باید در چارچوب استانداردهای طراحی، ساخت و تست شیر بررسی شود. استانداردهایی مانند ASME B16.34 میتوانند در زمینه ریتینگ، متریال و الزامات عمومی شیر نقش داشته باشند و استانداردهایی مانند API 598 به بازرسی و تست مربوط میشوند. استاندارد طراحی شیر نیز ممکن است برای نوع مشخصی از بال ولو الزامات جداگانهای داشته باشد. بنابراین عبارتهایی مانند Class 150، API 608 یا ASME B16.34 هرکدام مفهوم متفاوتی دارند. بررسی همزمان استاندارد و متریال، تصویر دقیقتری از مشخصات فنی شیر ایجاد میکند.
مقایسه نقش بدنه و تریم در بال ولو
| بخش | وظیفه اصلی | عوامل مهم در انتخاب متریال |
|---|---|---|
| بدنه | تحمل فشار و ایجاد ساختار اصلی شیر | فشار، دما، خوردگی، روش ساخت |
| توپ | قطع و وصل جریان و ایجاد سطح تماس با سیت | خوردگی، سایش، کیفیت سطح |
| ساقه | انتقال حرکت به توپ | استحکام، خوردگی، سیکل کاری |
| سیت | ایجاد آببندی در حالت بسته | دما، فشار، سازگاری شیمیایی |
| Packing | آببندی محل عبور ساقه | دما، فشار، نوع سیال |
| سایر قطعات تریم | پشتیبانی از عملکرد و آببندی | طراحی، سرویس و الزامات سازنده |
این تقسیمبندی نشان میدهد که انتخاب متریال بال ولو باید بهصورت مجموعهای انجام شود و جنس بدنه بهتنهایی برای ارزیابی عملکرد شیر کافی نیست.
نکات مهم در انتخاب متریال بدنه و تریم
برای انتخاب صحیح ابتدا باید فشار، دما و مشخصات شیمیایی سیال مشخص شود. سپس متریال بدنه، توپ، ساقه، سیت و Packing بهصورت جداگانه بررسی شوند. در سرویسهای خورنده، میزان کلراید و سایر عوامل مؤثر بر خوردگی اهمیت ویژهای دارند. نوع سیت و آببندی نیز باید با دمای کاری و سیال سازگار باشد. در نهایت، مشخصات دیتاشیت، استانداردهای طراحی و تست و مدارک متریال باید با شرایط واقعی سرویس مطابقت داده شوند.
