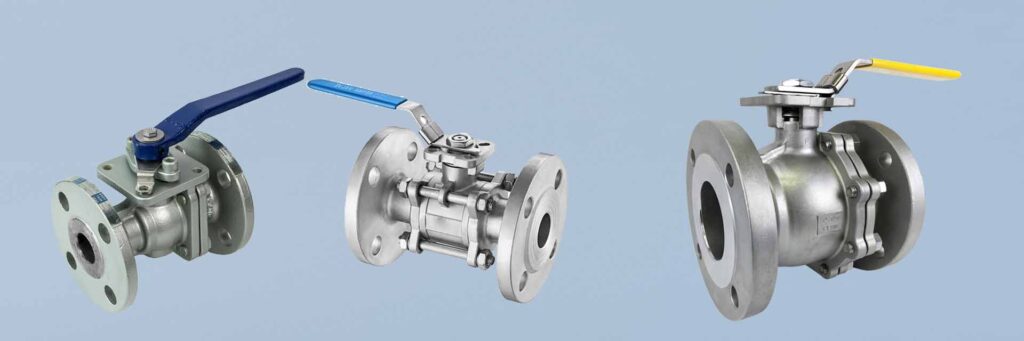

آشنایی با اجزای داخلی شیر توپی فلنجدار استنلس استیل

شیر توپی فلنجدار استنلس استیل از مجموعه‌ای از قطعات داخلی و بدنه تشکیل شده است که هرکدام نقش مشخصی در کنترل جریان، آب‌بندی و عملکرد مکانیکی شیر دارند. برخلاف ظاهر نسبتاً ساده بال ولو، هماهنگی میان Ball، Seat، Stem، آب‌بندی ساقه و سایر قطعات داخلی تأثیر مستقیمی بر عملکرد آن دارد. در مدل‌های کلاس ۱۵۰، این اجزا باید با ریتینگ فشار و دمای شیر و شرایط واقعی خط سازگار باشند. جنس تمام قطعات داخلی نیز الزاماً یکسان نیست و ممکن است هر قطعه بر اساس وظیفه خود از متریال متفاوتی ساخته شود. شناخت این اجزا برای بررسی مشخصات فنی شیر توپی استنلس استیل اهمیت زیادی دارد.

توپ یا Ball در شیر توپی چه وظیفه‌ای دارد؟

توپ مهم‌ترین قطعه متحرک در ساختار بال ولو است و با چرخش حول محور خود مسیر عبور سیال را باز یا بسته می‌کند. سطح خارجی توپ با سیت‌ها در تماس قرار می‌گیرد و همین تماس در وضعیت بسته به ایجاد آب‌بندی کمک می‌کند. شکل و طراحی سوراخ عبوری توپ نیز روی ظرفیت عبور جریان و افت فشار تأثیر دارد. توپ باید از نظر کیفیت سطح، مقاومت خوردگی و شرایط مکانیکی با طراحی شیر هماهنگ باشد. در دیتاشیت فنی، جنس Ball باید به‌صورت جداگانه بررسی شود و نباید صرفاً از روی جنس بدنه درباره آن نتیجه‌گیری کرد.

طراحی Full Bore و Reduced Bore در توپ

سوراخ عبوری توپ می‌تواند در طراحی‌های مختلف متفاوت باشد و به همین دلیل بال ولوها از نظر Bore نیز دسته‌بندی می‌شوند. در Full Bore، مسیر عبور داخلی شیر معمولاً به قطر داخلی خط نزدیک‌تر است و محدودیت کمتری در مسیر جریان ایجاد می‌کند. در Reduced Bore، قطر مسیر عبور از قطر داخلی اسمی خط کوچک‌تر است و این موضوع می‌تواند روی رفتار جریان اثر بگذارد. انتخاب نوع Bore به طراحی سیستم، سرعت جریان و نیاز فرایند بستگی دارد. بنابراین در بررسی یک شیر توپی استیل، نوع Bore یکی از مشخصات مهم بخش داخلی شیر محسوب می‌شود.

سیت یا Seat چگونه عمل می‌کند؟

Seat قطعه‌ای است که در اطراف توپ قرار می‌گیرد و در حالت بسته با سطح Ball تماس پیدا می‌کند. وظیفه اصلی سیت ایجاد سطح آب‌بندی مناسب و جلوگیری از عبور ناخواسته سیال از مسیر بسته شیر است. جنس سیت می‌تواند از مواد مختلفی مانند PTFE، RPTFE یا مواد مهندسی‌شده دیگر انتخاب شود و به طراحی شیر بستگی دارد. دما، فشار، نوع سیال و تعداد دفعات عملکرد شیر از عوامل مهم در انتخاب سیت هستند. بنابراین حتی در یک بال ولو کاملاً استنلس استیل، جنس سیت می‌تواند کاملاً متفاوت از بدنه و توپ باشد.

ارتباط توپ و سیت در آب‌بندی شیر

عملکرد صحیح بال ولو تا حد زیادی به هماهنگی میان توپ و سیت وابسته است. سطح توپ باید کیفیت مناسبی داشته باشد تا تماس آن با Seat باعث آسیب یا سایش غیرعادی نشود. از طرف دیگر، سیت باید در محدوده دمایی و فشاری مورد نظر خاصیت مکانیکی و آب‌بندی مناسب خود را حفظ کند. وجود ذرات جامد یا سیال نامتناسب نیز می‌تواند باعث فرسایش سطح تماس شود. به همین دلیل بررسی Ball Material و Seat Material در کنار یکدیگر برای شناخت عملکرد داخلی شیر اهمیت دارد.

ساقه یا Stem چه نقشی در بال ولو دارد؟

Stem قطعه‌ای است که حرکت ایجادشده توسط اهرم یا عملگر را به توپ منتقل می‌کند. با چرخش ساقه، Ball نیز در زاویه مشخصی حرکت کرده و مسیر عبور سیال را باز یا بسته می‌کند. ساقه باید از نظر استحکام مکانیکی، مقاومت در برابر خوردگی و سازگاری با شرایط کاری برای طراحی شیر مناسب باشد. تعداد دفعات باز و بسته شدن شیر نیز می‌تواند روی اهمیت انتخاب متریال و طراحی Stem اثر بگذارد. مشخصات ساقه معمولاً در جدول متریال یا دیتاشیت فنی شیر درج می‌شود.

طراحی Blowout-Proof Stem چیست؟

در برخی طراحی‌های بال ولو، ساقه به‌گونه‌ای ساخته می‌شود که در شرایط فشار داخلی نتواند به‌سادگی از سمت بیرونی بدنه خارج شود. این نوع طراحی با عنوان Blowout-Proof Stem شناخته می‌شود و یک ویژگی ایمنی در ساختار شیر محسوب می‌شود. جزئیات این طراحی به ساختمان داخلی Stem، شانه‌ها و نحوه نگهداری آن در بدنه بستگی دارد. وجود چنین ساختاری باید از مشخصات فنی همان مدل شیر بررسی شود. بنابراین نباید این ویژگی را بدون بررسی دیتاشیت به تمام مدل‌های بال ولو نسبت داد.

آب‌بندی ساقه و Packing

محل عبور ساقه از بدنه یکی از نقاط مهم آب‌بندی در شیر توپی است. Packing در این قسمت قرار می‌گیرد و وظیفه آن کاهش احتمال نشت سیال از اطراف Stem است. جنس Packing می‌تواند با توجه به دما، فشار و نوع سیال متفاوت باشد و در برخی سرویس‌ها الزامات ویژه‌ای برای آب‌بندی وجود دارد. تنظیم صحیح Packing نیز می‌تواند در عملکرد آب‌بندی مؤثر باشد. بنابراین برای ارزیابی کامل بخش داخلی شیر، علاوه بر Seat باید سیستم Stem Sealing نیز بررسی شود.

بوش‌ها و قطعات نگهدارنده ساقه

در برخی طراحی‌ها، بوش‌ها و قطعات راهنما برای پشتیبانی از حرکت ساقه مورد استفاده قرار می‌گیرند. این اجزا می‌توانند به کاهش اصطکاک و حفظ موقعیت مناسب Stem در هنگام عملکرد شیر کمک کنند. متریال این قطعات بر اساس طراحی سازنده و شرایط کاری انتخاب می‌شود و ممکن است از فلز یا مواد مهندسی‌شده ساخته شوند. سایش یا آسیب این بخش‌ها می‌تواند روی حرکت Stem و در نتیجه عملکرد Ball اثر بگذارد. به همین دلیل جزئیات این قطعات در شیرهای مورد استفاده در سرویس‌های با سیکل کاری بالا اهمیت بیشتری پیدا می‌کند.

بدنه و فضای داخلی شیر

بدنه اگرچه یک قطعه خارجی محسوب می‌شود، اما فضای داخلی و محل قرارگیری اجزای اصلی شیر را تشکیل می‌دهد. توپ، سیت، ساقه و سایر قطعات عملکردی در داخل یا متصل به بدنه قرار می‌گیرند. جنس بدنه باید توانایی تحمل فشار داخلی و شرایط دمایی سیستم را داشته باشد و در صورت تماس با سیال، از نظر خوردگی نیز مناسب باشد. در شیرهای استنلس استیل ریختگی، گریدهایی مانند CF8 و CF8M در برخی طراحی‌ها مورد استفاده قرار می‌گیرند. نوع ساخت بدنه، طراحی داخلی و نحوه اتصال اجزا باید از مشخصات همان مدل بررسی شود.

نقش Bonnet یا بخش بالایی بدنه

در برخی انواع بال ولو، قسمت بالایی بدنه یا Bonnet محل عبور ساقه و مجموعه آب‌بندی آن است. این بخش امکان دسترسی به اجزای مرتبط با Stem را فراهم می‌کند و در نگهداری ساختار آب‌بندی نقش دارد. طراحی Bonnet می‌تواند در مدل‌های مختلف متفاوت باشد و برخی شیرها به‌صورت یکپارچه یا با ساختارهای متفاوت تولید می‌شوند. اتصال این قسمت باید توانایی تحمل شرایط فشار و دمای شیر را داشته باشد. بنابراین شکل ظاهری Bonnet به‌تنهایی نشان‌دهنده نوع طراحی داخلی نیست و باید مشخصات فنی مدل بررسی شود.

اتصالات داخلی توپ به ساقه

ارتباط مکانیکی بین Stem و Ball باید به‌گونه‌ای باشد که گشتاور ایجادشده توسط دسته یا عملگر را به توپ منتقل کند. نوع این اتصال می‌تواند در طراحی‌های مختلف متفاوت باشد و روی قابلیت انتقال گشتاور و عملکرد شیر اثر بگذارد. در شیرهای دارای عملگر، مقدار گشتاور مورد نیاز برای حرکت توپ نیز اهمیت پیدا می‌کند. طراحی مناسب اتصال می‌تواند از ایجاد لقی یا آسیب در عملکرد مکرر جلوگیری کند. جزئیات اتصال Ball و Stem معمولاً بخشی از طراحی اختصاصی سازنده محسوب می‌شود.

نقش Anti-Static در برخی بال ولوها

در بعضی طراحی‌های بال ولو، سازوکار Anti-Static برای ایجاد مسیر هدایت الکتریکی میان اجزای فلزی شیر در نظر گرفته می‌شود. هدف این طراحی می‌تواند کاهش تجمع بار الکتریکی ناشی از حرکت و تماس اجزای داخلی باشد. اهمیت این ویژگی بیشتر در برخی سرویس‌های خاص و محیط‌هایی که کنترل الکتریسیته ساکن اهمیت دارد مطرح می‌شود. وجود Anti-Static باید در مشخصات فنی همان شیر تأیید شود. بنابراین نمی‌توان صرفاً بر اساس استنلس استیل بودن شیر وجود این ویژگی را فرض کرد.

سیستم تخلیه فشار حفره داخلی

در برخی طراحی‌های بال ولو، فضای بین توپ و بدنه می‌تواند به‌عنوان حفره داخلی یا Cavity شناخته شود. بسته به طراحی شیر و شرایط سرویس، نحوه مدیریت فشار در این قسمت اهمیت پیدا می‌کند. برخی طراحی‌ها دارای ویژگی‌هایی برای کنترل یا تخلیه فشار محبوس در حفره هستند. این موضوع در سرویس‌های خاص و شرایطی که افزایش فشار داخلی اهمیت دارد می‌تواند مورد توجه قرار گیرد. وجود یا نوع این قابلیت باید بر اساس طراحی واقعی شیر و مشخصات سازنده بررسی شود.

سیت‌های بال ولو و طراحی Double Block

در برخی بال ولوها طراحی سیت می‌تواند به ایجاد قابلیت‌های خاصی در جداسازی جریان کمک کند. مفهوم Double Block یا Double Block and Bleed به نحوه ایزوله کردن جریان و مدیریت فضای بین نقاط آب‌بندی مربوط می‌شود و الزاماً در همه بال ولوها وجود ندارد. نوع طراحی سیت، مسیرهای داخلی و تجهیزات جانبی در این قابلیت نقش دارند. بنابراین نباید صرفاً از روی دو سیت بودن یک شیر درباره عملکرد کامل آن نتیجه‌گیری کرد. مشخصات طراحی و تست شیر باید برای تأیید این ویژگی بررسی شود.

نقش متریال در قطعات داخلی

هر قطعه داخلی بال ولو می‌تواند تحت شرایط متفاوتی قرار داشته باشد و انتخاب متریال آن باید با وظیفه قطعه هماهنگ شود. Ball ممکن است بیشتر با مسئله خوردگی و کیفیت سطح مواجه باشد، در حالی که Stem علاوه بر خوردگی باید تنش مکانیکی را نیز تحمل کند. Seat و Packing نیز بیشتر تحت تأثیر دما، فشار و سازگاری شیمیایی قرار دارند. به همین دلیل ممکن است یک شیر دارای بدنه CF8M باشد اما تمام قطعات داخلی آن از ۳۱۶L ساخته نشده باشند. جدول متریال شیر دقیق‌ترین راه برای شناخت ترکیب قطعات است.

تأثیر دما بر اجزای داخلی

دمای کاری تنها روی بدنه اثر نمی‌گذارد و تمام قطعات داخلی باید برای محدوده دمایی مشخص طراحی شده باشند. تغییر دما می‌تواند خواص سیت، Packing و سایر مواد آب‌بندی را تغییر دهد و در برخی شرایط روی گشتاور عملکرد نیز اثرگذار باشد. متریال فلزی نیز در دماهای مختلف رفتار مکانیکی متفاوتی خواهد داشت. بنابراین Pressure-Temperature Rating شیر باید در کنار Seat Material و سایر اجزای آب‌بندی بررسی شود. انتخاب متریال بدون در نظر گرفتن دمای واقعی سرویس می‌تواند باعث عدم تطابق شیر با شرایط خط شود.

تأثیر فشار بر قطعات داخلی

فشار داخلی سیستم یکی از عوامل مؤثر بر عملکرد توپ، سیت، ساقه و بدنه است. در وضعیت بسته، فشار سیال می‌تواند نیروهایی روی Ball و Seat ایجاد کند که طراحی شیر باید برای آن‌ها مناسب باشد. کلاس ۱۵۰ نیز یک رده فشار-دما است و فشار مجاز را نمی‌توان بدون توجه به دمای کاری به‌صورت یک عدد ثابت در نظر گرفت. طراحی بدنه و اجزای داخلی باید با Pressure-Temperature Rating اعلام‌شده برای شیر هماهنگ باشد. بنابراین ارزیابی قطعات داخلی باید هم‌زمان با بررسی کلاس فشاری انجام شود.

تأثیر نوع سیال بر اجزای داخلی

سیال عبوری می‌تواند مستقیماً روی انتخاب مواد داخلی شیر اثر بگذارد. ترکیب شیمیایی، میزان کلراید، pH، دما، فشار و وجود ذرات جامد از عوامل مؤثر بر رفتار قطعات هستند. ممکن است یک بدنه استنلس استیل برای یک سرویس مناسب باشد اما سیت یا Packing همان شیر با سیال سازگاری کافی نداشته باشد. در سرویس‌های شیمیایی، بررسی سازگاری تک‌تک مواد اهمیت بیشتری پیدا می‌کند. بنابراین عبارت کلی «بال ولو استیل» برای تعیین سازگاری کامل با یک سیال کافی نیست.

نقش قطعات داخلی در سیکل کاری شیر

تعداد دفعات باز و بسته شدن بال ولو می‌تواند روی سایش قطعات داخلی تأثیر بگذارد. در سرویس‌هایی که شیر به‌صورت مکرر عمل می‌کند، تماس Ball و Seat، حرکت Stem و عملکرد سیستم آب‌بندی اهمیت بیشتری پیدا می‌کند. گشتاور مورد نیاز برای عملکرد نیز ممکن است در طول زمان تحت تأثیر شرایط سیت و اصطکاک قطعات قرار گیرد. بنابراین Duty Cycle باید در هنگام انتخاب و بررسی شیر مورد توجه باشد. یک شیر که برای قطع و وصل محدود طراحی شده است لزوماً برای سیکل‌های بسیار بالا شرایط یکسانی ندارد.

ارتباط اجزای داخلی با عملگر

اگر بال ولو با Actuator کار کند، هماهنگی میان عملگر و اجزای داخلی شیر اهمیت زیادی دارد. عملگر باید بتواند گشتاور مورد نیاز برای چرخاندن Stem و Ball را در شرایط واقعی فراهم کند. فشار خط، نوع سیت، اصطکاک داخلی و شرایط سرویس می‌توانند روی گشتاور مورد نیاز اثر بگذارند. انتخاب عملگر بدون توجه به مشخصات داخلی شیر می‌تواند باعث عملکرد نامناسب سیستم شود. به همین دلیل Torque Requirement یکی از اطلاعات مهم در طراحی مجموعه شیر و عملگر است.

تفاوت اجزای داخلی در بال ولوهای مختلف

تمام بال ولوهای فلنجدار استنلس استیل ساختار داخلی کاملاً یکسانی ندارند و طراحی آن‌ها می‌تواند بر اساس سازنده و کاربرد متفاوت باشد. تعداد قطعات، نوع سیت، نحوه اتصال Stem و Ball، طراحی بدنه و سیستم آب‌بندی می‌تواند تغییر کند. حتی دو شیر با کلاس ۱۵۰ و جنس بدنه مشابه ممکن است از نظر Trim و Seat Design متفاوت باشند. به همین دلیل مقایسه دو شیر تنها بر اساس سایز، جنس بدنه و کلاس فشار کافی نیست. بررسی کامل مشخصات داخلی برای شناخت واقعی طراحی ضروری است.

بررسی اجزای داخلی در دیتاشیت

دیتاشیت فنی یکی از مهم‌ترین منابع برای شناسایی اجزای داخلی یک بال ولو است. اطلاعاتی مانند Body، Ball، Stem، Seat و Packing باید تا حد امکان به‌صورت جداگانه مشخص شده باشند. همچنین نوع Bore، کلاس فشار، استاندارد طراحی، نوع اتصال و شرایط دمایی باید بررسی شوند. در پروژه‌های صنعتی ممکن است اطلاعات تکمیلی مربوط به تست، متریال و مدارک کیفی نیز مورد نیاز باشد. مطالعه کامل دیتاشیت از اشتباه گرفتن جنس بدنه با جنس تمام قطعات داخلی جلوگیری می‌کند.

جدول اجزای اصلی بال ولو استنلس استیل

قطعه	وظیفه اصلی	عوامل مهم در انتخاب
Ball	باز و بسته کردن مسیر جریان	متریال، کیفیت سطح، خوردگی و سایش
Seat	ایجاد آب‌بندی	دما، فشار، سیال و متریال
Stem	انتقال حرکت به توپ	استحکام، خوردگی و سیکل کاری
Packing	آب‌بندی ساقه	دما، فشار و سازگاری شیمیایی
Body	تحمل فشار و نگهداری اجزا	متریال، فشار، دما و طراحی
Bush/Guide	پشتیبانی از حرکت قطعات	اصطکاک، سایش و طراحی
Bonnet	نگهداری بخش بالایی و آب‌بندی	فشار، دما و ساختار شیر

این اجزا در کنار یکدیگر عملکرد شیر توپی را شکل می‌دهند و بررسی هر قطعه باید متناسب با وظیفه و شرایط کاری آن انجام شود.

اهمیت شناخت اجزای داخلی هنگام بررسی شیر

شناخت ساختار داخلی باعث می‌شود مشخصات فنی بال ولو دقیق‌تر تفسیر شود. عباراتی مانند استنلس استیل ۳۰۴، ۳۱۶، CF8 یا CF8M معمولاً اطلاعاتی درباره یک یا چند بخش مشخص ارائه می‌کنند و الزاماً نشان‌دهنده جنس تمام اجزا نیستند. نوع سیت، جنس توپ، متریال ساقه و سیستم آب‌بندی می‌توانند تفاوت مهمی میان مدل‌های مختلف ایجاد کنند. برای شیرهای کلاس ۱۵۰ نیز باید این مشخصات در کنار Pressure-Temperature Rating بررسی شوند. در نتیجه ارزیابی فنی بال ولو زمانی کامل‌تر است که بدنه، تریم، آب‌بندی و شرایط واقعی سرویس به‌صورت یک مجموعه در نظر گرفته شوند.
