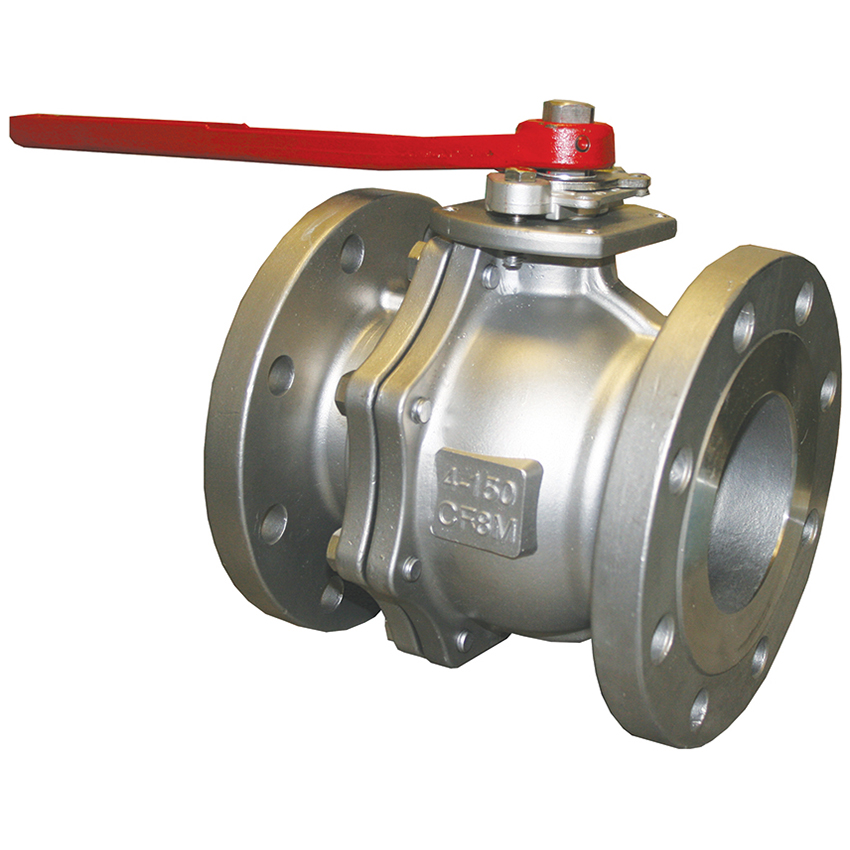

تفاوت بال ولو Full Bore و Reduced Bore در شیرهای استیل فلنجدار

در شیرهای توپی استنلس استیل، نوع مسیر عبور داخلی یکی از مشخصات مهم در عملکرد شیر و رفتار جریان است. دو طراحی رایج در این زمینه Full Bore و Reduced Bore هستند که از نظر قطر مسیر عبور و ساختار داخلی با یکدیگر تفاوت دارند. این تفاوت می‌تواند روی افت فشار، سرعت جریان، شرایط عبور سیال و الزامات خط لوله اثر بگذارد. در بال ولوهای فلنجدار کلاس ۱۵۰ نیز انتخاب Bore باید در کنار فشار، دما، نوع سیال و سایز خط بررسی شود. بنابراین شناخت تفاوت این دو طراحی برای ارزیابی فنی شیر اهمیت دارد.

Full Bore در بال ولو استنلس استیل چیست؟

در بال ولو Full Bore، مسیر عبور داخلی شیر در وضعیت کاملاً باز، قطر عبوری نزدیک به قطر داخلی اسمی خط دارد. سوراخ ایجادشده در Ball نیز به‌گونه‌ای طراحی می‌شود که در حالت باز، مسیر نسبتاً مستقیم و هم‌راستا با لوله ایجاد شود. این ساختار محدودیت هندسی کمتری در برابر جریان ایجاد می‌کند. Full Bore در برخی خطوطی که افت فشار پایین‌تر اهمیت دارد مورد استفاده قرار می‌گیرد. قطر واقعی مسیر عبور باید از دیتاشیت همان مدل تأیید شود.

Reduced Bore در بال ولو چه تفاوتی دارد؟

در طراحی Reduced Bore، قطر مسیر عبور داخلی شیر از قطر داخلی متناظر یک مسیر Full Bore کوچک‌تر است. این کاهش قطر می‌تواند به ساختار فشرده‌تر یا طراحی متفاوت داخلی شیر مربوط باشد. Reduced Bore در بسیاری از کاربردهای صنعتی قابل استفاده است و انتخاب آن لزوماً به معنی نامناسب بودن شیر برای سرویس نیست. اثر این طراحی بر جریان باید با توجه به دبی و شرایط واقعی خط بررسی شود. مشخصات دقیق Bore باید از مدارک فنی سازنده دریافت شود.

تفاوت ساختار داخلی Full Bore و Reduced Bore

تفاوت اصلی این دو طراحی در ابعاد مسیر عبور داخل Ball و بخش‌های داخلی مرتبط با جریان است. در Full Bore، سوراخ Ball برای ایجاد مسیر عبور بزرگ‌تر طراحی می‌شود، در حالی که Reduced Bore دارای دهانه داخلی کوچک‌تری است. این تفاوت ممکن است روی ابعاد و شکل برخی قطعات داخلی نیز اثر بگذارد. با این حال نمی‌توان تمام تفاوت‌های ساختاری را تنها بر اساس نام Bore تعیین کرد. طراحی نهایی به مدل، سایز و مشخصات سازنده وابسته است.

تأثیر Bore بر مسیر عبور جریان

مسیر عبور داخلی یکی از عوامل مؤثر بر رفتار سیال در شیر است. در Full Bore، مسیر باز شیر معمولاً به مسیر داخلی لوله نزدیک‌تر است و محدودیت هندسی کمتری در برابر جریان ایجاد می‌کند. در Reduced Bore، کاهش سطح عبور می‌تواند باعث تغییر سرعت موضعی سیال شود. میزان این اثر به دبی، سایز، فشار و مشخصات سیال وابسته است. بنابراین ارزیابی عملکرد هیدرولیکی باید بر اساس شرایط واقعی فرایند انجام شود.

افت فشار در Full Bore و Reduced Bore

افت فشار یکی از پارامترهایی است که هنگام بررسی تفاوت این دو طراحی مطرح می‌شود. Full Bore در شرایط مشابه معمولاً مسیر عبور بازتری در اختیار جریان قرار می‌دهد، اما مقدار واقعی افت فشار فقط از روی عنوان Full Bore قابل تعیین نیست. در Reduced Bore، کاهش سطح عبور می‌تواند روی افت فشار اثرگذار باشد. با این حال مقدار افت فشار به دبی، سرعت، چگالی، ویسکوزیته و طراحی داخلی شیر نیز بستگی دارد. برای محاسبه دقیق باید اطلاعات فنی مدل و شرایط جریان در اختیار باشد.

تأثیر قطر Bore بر سرعت جریان

وقتی سطح عبور سیال کاهش پیدا می‌کند، در شرایط دبی یکسان سرعت متوسط جریان در آن مقطع می‌تواند افزایش پیدا کند. به همین دلیل Reduced Bore در برخی خطوط می‌تواند رفتار جریان متفاوتی نسبت به Full Bore ایجاد کند. این موضوع در سرویس‌هایی که سرعت سیال اهمیت زیادی دارد باید مورد توجه قرار گیرد. سرعت بالا می‌تواند در برخی شرایط روی افت فشار، صدا یا فرسایش اثر بگذارد. ارزیابی این موارد باید بر اساس محاسبات واقعی سیستم انجام شود.

ارتباط Bore با دبی خط

دبی مورد نیاز یکی از اطلاعات مهم برای بررسی مناسب بودن Full Bore یا Reduced Bore است. اگر دبی خط بالا باشد، سطح عبور داخلی شیر اهمیت بیشتری پیدا می‌کند. در چنین شرایطی باید سرعت جریان و افت فشار قابل قبول در سیستم مشخص شود. Reduced Bore ممکن است برای برخی دبی‌ها کاملاً قابل استفاده باشد، اما این موضوع باید با مشخصات واقعی خط بررسی شود. انتخاب Bore بدون دانستن دبی و شرایط جریان نمی‌تواند یک تصمیم فنی کامل باشد.

تأثیر Bore بر افت فشار کل سیستم

شیر تنها یکی از اجزای ایجادکننده افت فشار در یک خط است و باید در کنار زانوها، فیلترها، اتصالات و سایر تجهیزات بررسی شود. انتخاب Full Bore یا Reduced Bore می‌تواند سهم شیر در افت فشار کل را تغییر دهد. اگر افت فشار مجاز سیستم محدود باشد، این موضوع اهمیت بیشتری پیدا می‌کند. در مقابل، در برخی خطوط مقدار افت فشار ایجادشده توسط شیر ممکن است نسبت به سایر تجهیزات اهمیت کمتری داشته باشد. بنابراین تصمیم باید بر اساس محاسبات کل سیستم انجام شود.

نقش Bore در عبور ابزارهای داخل خط

در برخی خطوط صنعتی از ابزارهایی برای تمیزکاری، بازرسی یا پایش داخل لوله استفاده می‌شود. در چنین کاربردهایی، پیوستگی مسیر داخلی شیر اهمیت ویژه‌ای پیدا می‌کند. بال ولوهای Full Bore در برخی سیستم‌هایی که عبور ابزارهای مناسب داخل خط مورد نیاز است، می‌توانند گزینه قابل بررسی باشند. با این حال قابلیت عبور ابزار به طراحی کامل شیر و مشخصات پروژه وابسته است. نباید صرفاً با مشاهده عبارت Full Bore، قابلیت عبور هر نوع ابزار را قطعی فرض کرد.

اهمیت Bore در خطوط دارای ذرات جامد

وجود ذرات جامد، رسوبات یا آلودگی در سیال می‌تواند شرایط عملکرد شیر را پیچیده‌تر کند. طراحی مسیر داخلی و محل‌هایی که ممکن است ذرات در آن‌ها تجمع پیدا کنند باید بررسی شود. Full Bore در برخی طراحی‌ها مسیر عبور پیوسته‌تری ایجاد می‌کند، اما عملکرد واقعی به هندسه شیر و نوع سیال بستگی دارد. Reduced Bore نیز می‌تواند در سرویس‌های مشخص مورد استفاده قرار گیرد، به شرط آنکه شرایط فرایند با طراحی شیر سازگار باشد. مقدار و نوع ذرات باید در زمان انتخاب مشخص شود.

تأثیر Bore بر Ball و Seat

قطر مسیر عبور با طراحی Ball ارتباط مستقیم دارد و شکل Ball می‌تواند روی نحوه تماس آن با Seat اثر بگذارد. در هر دو نوع Full Bore و Reduced Bore، کیفیت سطح Ball و سازگاری Seat با شرایط کاری اهمیت دارد. فشار، دما و تعداد سیکل‌های عملکرد نیز می‌توانند روی سایش این قطعات اثر بگذارند. بنابراین تفاوت Bore نباید باعث شود سایر اجزای آب‌بندی نادیده گرفته شوند. متریال Ball و Seat باید به‌صورت جداگانه در دیتاشیت بررسی شوند.

Bore و گشتاور عملکرد شیر

گشتاور مورد نیاز بال ولو فقط به Full Bore یا Reduced Bore بودن آن وابسته نیست. فشار سیال، جنس و طراحی Seat، اصطکاک قطعات، دما و شرایط کاری همگی می‌توانند روی Torque اثر داشته باشند. نوع Bore ممکن است از طریق تفاوت در ساختار داخلی روی رفتار عملکردی شیر اثر بگذارد، اما نمی‌توان مقدار گشتاور را تنها بر اساس این مشخصه تعیین کرد. برای انتخاب عملگر باید Torque Requirement واقعی همان مدل در شرایط کاری بررسی شود.

Bore و انتخاب عملگر

اگر بال ولو قرار است به عملگر پنوماتیک یا برقی مجهز شود، گشتاور واقعی شیر یکی از اطلاعات اصلی برای انتخاب Actuator است. عملگر باید توانایی غلبه بر گشتاور مورد نیاز شیر را در شرایط مختلف عملکرد داشته باشد. تعداد سیکل‌ها، فشار، دما و نوع Seat نیز در این انتخاب مؤثر هستند. Full Bore بودن شیر به‌تنهایی به معنی نیاز به عملگر خاصی نیست. اطلاعات عملکردی سازنده باید مبنای انتخاب عملگر قرار گیرد.

انتخاب Full Bore برای خطوط فرایندی

Full Bore در خطوطی که مسیر عبور نسبتاً آزاد و افت فشار پایین‌تر اهمیت دارد، می‌تواند مورد بررسی قرار گیرد. این طراحی در برخی خطوط انتقال سیال و سرویس‌هایی که نیاز به مسیر داخلی پیوسته دارند کاربرد دارد. با این حال انتخاب Full Bore نباید بدون بررسی دبی، سرعت و شرایط فرایند انجام شود. هزینه، ابعاد، وزن و مشخصات مکانیکی شیر نیز باید در طراحی لحاظ شوند. در نهایت مشخصات واقعی مدل تعیین می‌کند که شیر برای سرویس مورد نظر مناسب است یا خیر.

کاربرد Reduced Bore در خطوط صنعتی

Reduced Bore در بسیاری از سیستم‌های صنعتی یک طراحی قابل استفاده است و الزاماً به معنی عملکرد ضعیف‌تر شیر نیست. اگر شرایط فرایند با قطر مسیر عبور هماهنگ باشد، این طراحی می‌تواند برای سرویس مورد نظر استفاده شود. فشار، دما، دبی و افت فشار مجاز باید هنگام انتخاب بررسی شوند. در خطوطی که محدودیت خاصی برای قطر مسیر عبور وجود ندارد، Reduced Bore می‌تواند یکی از گزینه‌های طراحی باشد. ارزیابی نهایی باید با داده‌های واقعی خط انجام شود.

Full Bore در خطوط آب

در خطوط آب صنعتی، خنک‌کننده و برخی سیستم‌های انتقال سیال، Full Bore می‌تواند برای شرایطی که مسیر عبور آزادتر اهمیت دارد مورد توجه قرار گیرد. دبی، سرعت جریان و فشار خط باید پیش از انتخاب مشخص شوند. همچنین کیفیت آب، میزان کلراید و احتمال وجود ذرات باید در انتخاب متریال و Seat بررسی شود. Full Bore به‌تنهایی تضمین‌کننده عملکرد مناسب در تمام خطوط آب نیست. مشخصات بدنه و قطعات داخلی نیز باید با شرایط واقعی سرویس هماهنگ باشند.

Reduced Bore در خطوط آب و سیالات عمومی

Reduced Bore نیز می‌تواند در بسیاری از خطوط آب و سیالات عمومی مورد استفاده قرار گیرد، به‌خصوص زمانی که شرایط هیدرولیکی سیستم با آن سازگار باشد. در این حالت باید سرعت جریان و افت فشار ناشی از شیر بررسی شود. جنس بدنه و قطعات داخلی نیز باید با ترکیب سیال و شرایط محیطی سازگار باشند. وجود ذرات یا رسوبات می‌تواند اهمیت بررسی مسیر داخلی را بیشتر کند. بنابراین انتخاب Bore باید بخشی از ارزیابی کلی شیر باشد.

Bore در خطوط گاز

در خطوط گاز، فشار، دما، دبی و سرعت جریان اهمیت زیادی دارند و طراحی مسیر عبور باید با شرایط سرویس هماهنگ باشد. Full Bore در برخی خطوط گاز که محدودیت افت فشار اهمیت دارد می‌تواند مورد بررسی قرار گیرد. Reduced Bore نیز در شرایط مناسب قابل استفاده است، اما باید اثر آن بر سرعت و افت فشار ارزیابی شود. Seat و سیستم آب‌بندی Stem نیز در سرویس گاز اهمیت دارند. ویژگی‌هایی مانند Fire Safe یا Anti-Static تنها در صورت وجود در مشخصات فنی باید در نظر گرفته شوند.

Bore در خطوط روغن و هیدروکربن

در سرویس‌های روغن و هیدروکربنی، انتخاب Bore باید همراه با بررسی فشار، دما، ترکیب سیال و شرایط آب‌بندی انجام شود. Full Bore می‌تواند در برخی خطوط انتقال که افت فشار اهمیت دارد مورد توجه قرار گیرد. Reduced Bore نیز در صورت هماهنگی با دبی و شرایط خط می‌تواند مورد استفاده قرار گیرد. جنس Ball، Seat و Stem باید با سیال سازگار باشند. همچنین الزامات ایمنی و استانداردی پروژه باید جداگانه بررسی شوند.

Bore در صنایع شیمیایی

در خطوط شیمیایی، نوع ماده، غلظت، دما و خورندگی سیال نقش مهمی در انتخاب شیر دارند. تفاوت Full Bore و Reduced Bore باید در کنار متریال Body و Trim بررسی شود. انتخاب گرید استنلس استیل به‌تنهایی کافی نیست و Ball، Stem، Seat و Packing نیز باید با سیال سازگار باشند. در برخی سرویس‌های شیمیایی سرعت جریان و افت فشار نیز اهمیت ویژه‌ای پیدا می‌کنند. اطلاعات واقعی سیال باید پیش از انتخاب طراحی داخلی مشخص باشد.

تأثیر دما بر انتخاب Bore

دما می‌تواند روی رفتار سیال و همچنین عملکرد قطعات داخلی شیر اثر بگذارد. افزایش دما ممکن است ویسکوزیته برخی سیالات را تغییر دهد و شرایط جریان را متفاوت کند. همچنین Seat و Packing باید در محدوده دمایی مجاز خود کار کنند. بنابراین انتخاب Full Bore یا Reduced Bore باید با شرایط دمایی واقعی سیستم هماهنگ شود. Pressure-Temperature Rating نیز باید برای کلاس و متریال واقعی شیر بررسی شود.

ارتباط Bore با Class 150

Class 150 یک رده فشار-دما است و Full Bore یا Reduced Bore بودن شیر به‌تنهایی ریتینگ فشار آن را تعیین نمی‌کند. ممکن است دو شیر با طراحی‌های متفاوت Bore در یک Class مشخص ارائه شوند. با این حال فشار مجاز هر شیر باید بر اساس متریال، طراحی و دمای کاری بررسی شود. Class 150 را نباید به‌عنوان فشار ثابت ۱۵۰ psi در تمام دماها تفسیر کرد. دیتاشیت و جدول Pressure-Temperature Rating مرجع مناسب برای این بررسی هستند.

Bore و اتصال فلنجی

در بال ولوهای فلنجدار، نوع Bore ارتباط مستقیمی با استاندارد اتصال فلنج ندارد، اما هر دو باید در مشخصات کامل شیر بررسی شوند. سایز اسمی، Class، نوع Face و الگوی سوراخ‌کاری باید با سیستم لوله‌کشی هماهنگ باشند. برای محدوده مشخصی از سایزها، ASME B16.5 مرجع ابعادی فلنج‌هاست و در سایزهای بزرگ‌تر استانداردهای مربوط به فلنج‌های بزرگ مطرح می‌شوند. نوع اتصال باید از دیتاشیت واقعی شیر تأیید شود. Bore نیز باید به‌صورت مستقل مشخص شده باشد.

تفاوت Bore در سایزهای مختلف

با افزایش سایز اسمی شیر، ابعاد Ball و مسیر داخلی نیز تغییر می‌کند و تفاوت میان Full Bore و Reduced Bore ممکن است از نظر طراحی و عملکرد اهمیت بیشتری پیدا کند. در سایزهای بزرگ، وزن، ابعاد، گشتاور و فضای نصب نیز باید بررسی شوند. استاندارد فلنج و طراحی بدنه نیز ممکن است تحت تأثیر سایز قرار گیرد. برای سایزهای بزرگ‌تر، مشخصات ابعادی باید دقیقاً از مدارک سازنده استخراج شوند. استفاده از ابعاد تقریبی می‌تواند در زمان نصب مشکل ایجاد کند.

تأثیر Bore بر تعمیر و نگهداری

ساختار داخلی شیر می‌تواند روی نحوه بازرسی و تعمیرات اثر بگذارد. در هر دو طراحی Full Bore و Reduced Bore، وضعیت Ball، Seat، Stem و Packing باید بر اساس شرایط کاری بررسی شود. وجود رسوب یا ذرات در مسیر داخلی نیز می‌تواند نیاز به بازرسی دوره‌ای ایجاد کند. روش تعمیر به طراحی بدنه و دستورالعمل سازنده وابسته است. بنابراین برنامه نگهداری باید بر اساس مدل واقعی شیر و شرایط سرویس تنظیم شود.

مقایسه Full Bore و Reduced Bore

مشخصه	Full Bore	Reduced Bore
قطر مسیر عبور	بزرگ‌تر و نزدیک‌تر به مسیر داخلی خط	کوچک‌تر از Full Bore
محدودیت مسیر	معمولاً کمتر	معمولاً بیشتر
افت فشار	وابسته به طراحی و شرایط جریان	وابسته به طراحی و شرایط جریان
سرعت موضعی	تابع دبی و سطح عبور	می‌تواند در مقطع کاهش‌یافته بیشتر شود
عبور ابزار داخل خط	در برخی طراحی‌ها مناسب‌تر	باید به‌صورت مدل‌محور بررسی شود
کاربرد	خطوط با نیاز به مسیر عبور بزرگ‌تر	خطوط با شرایط سازگار با مسیر کاهش‌یافته
انتخاب عملگر	بر اساس Torque واقعی	بر اساس Torque واقعی
کلاس فشار	مستقل از Bore	مستقل از Bore
متریال	وابسته به طراحی شیر	وابسته به طراحی شیر

این جدول یک مقایسه عمومی است و برای انتخاب واقعی باید مشخصات فنی همان مدل بررسی شود.

انتخاب Bore بر اساس شرایط فرایند

برای انتخاب میان Full Bore و Reduced Bore ابتدا باید دبی، فشار، دما و نوع سیال مشخص شود. سپس سرعت مجاز جریان و افت فشار قابل قبول در سیستم بررسی می‌شوند. اگر عبور ابزار داخل خط یا محدودیت خاصی در مسیر وجود دارد، این موضوع نیز باید در نظر گرفته شود. نوع Seat، متریال و کلاس فشار نیز باید با شرایط سرویس تطبیق داشته باشند. انتخاب Bore زمانی دقیق‌تر خواهد بود که تمام این پارامترها به‌صورت یک مجموعه بررسی شوند.

اشتباهات رایج در انتخاب Full Bore و Reduced Bore

یکی از اشتباهات رایج این است که Full Bore را همیشه برای هر سرویس مناسب‌تر در نظر بگیریم. اشتباه دیگر این است که Reduced Bore را صرفاً به دلیل کوچک‌تر بودن مسیر عبور، نامناسب فرض کنیم. همچنین نمی‌توان افت فشار یک شیر را تنها بر اساس نام Bore تعیین کرد. دبی، سرعت، خواص سیال و هندسه داخلی شیر نیز اهمیت دارند. بررسی دیتاشیت و شرایط واقعی خط باید مبنای مقایسه این دو طراحی باشد.

اطلاعات مورد نیاز برای بررسی Bore

برای بررسی فنی Bore بهتر است حداقل سایز خط، نوع سیال، دبی، فشار و دمای کاری مشخص باشند. سرعت جریان و افت فشار مجاز نیز در صورت نیاز باید تعیین شوند. اگر خط برای عبور ابزار داخلی طراحی شده باشد، الزامات مربوط به آن باید مشخص شود. نوع Seat، متریال Ball و Stem و کلاس فشار نیز باید بررسی شوند. با داشتن این اطلاعات می‌توان مشخصات Full Bore یا Reduced Bore را با شرایط واقعی سیستم تطبیق داد.

بررسی Bore در دیتاشیت شیر

در دیتاشیت بال ولو باید مشخص شود که شیر Full Bore است یا Reduced Bore و در صورت ارائه، قطر واقعی مسیر عبور نیز بررسی شود. این مشخصه باید در کنار سایز اسمی، Class، Body Material، Seat Material و Pressure-Temperature Rating خوانده شود. اگر شیر فلنجدار است، نوع اتصال و مشخصات فلنج نیز باید بررسی شوند. در مدل‌های Actuated، گشتاور مورد نیاز و اطلاعات عملگر اهمیت دارند. بررسی کامل دیتاشیت کمک می‌کند انتخاب Bore بر اساس یک مشخصه منفرد انجام نشود.
